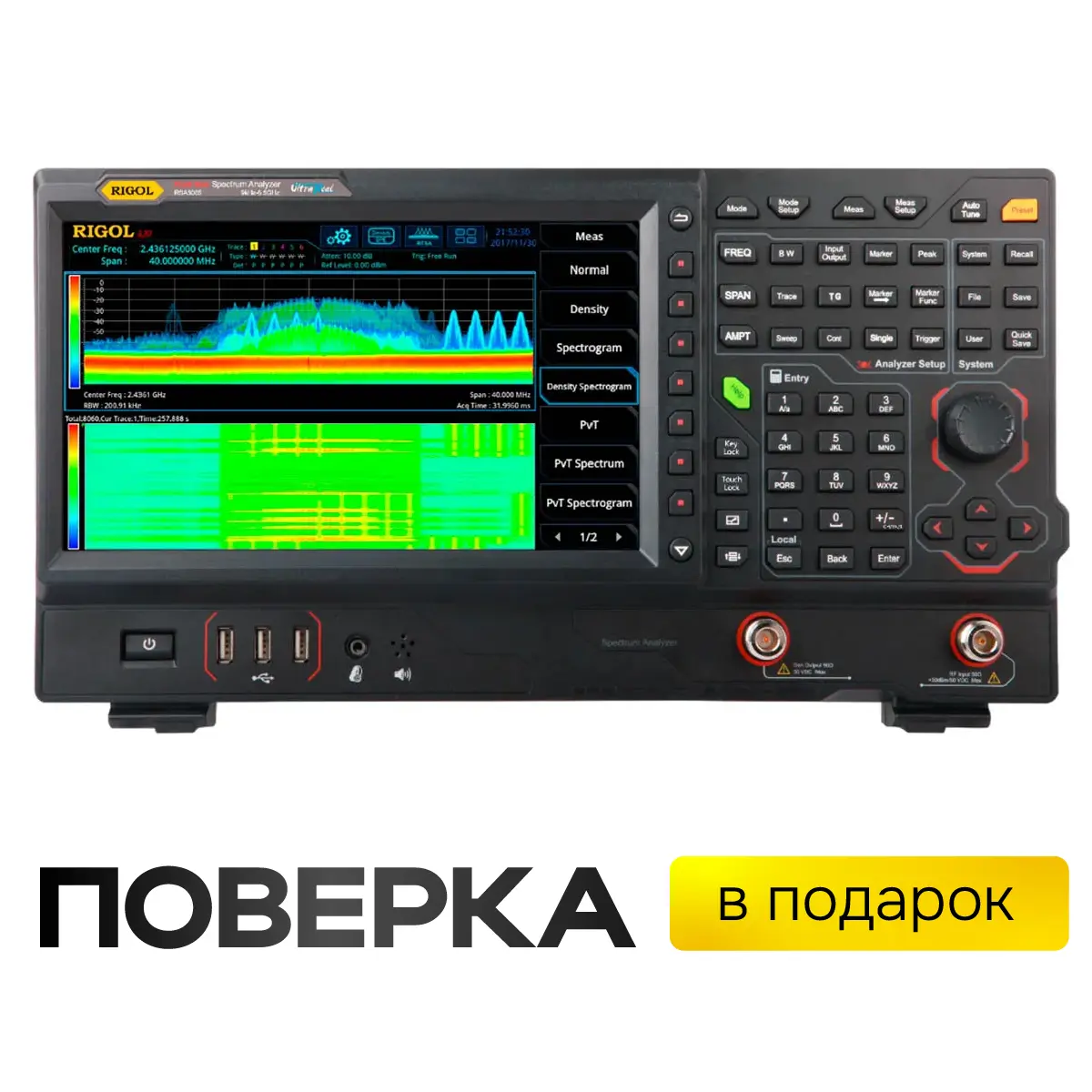

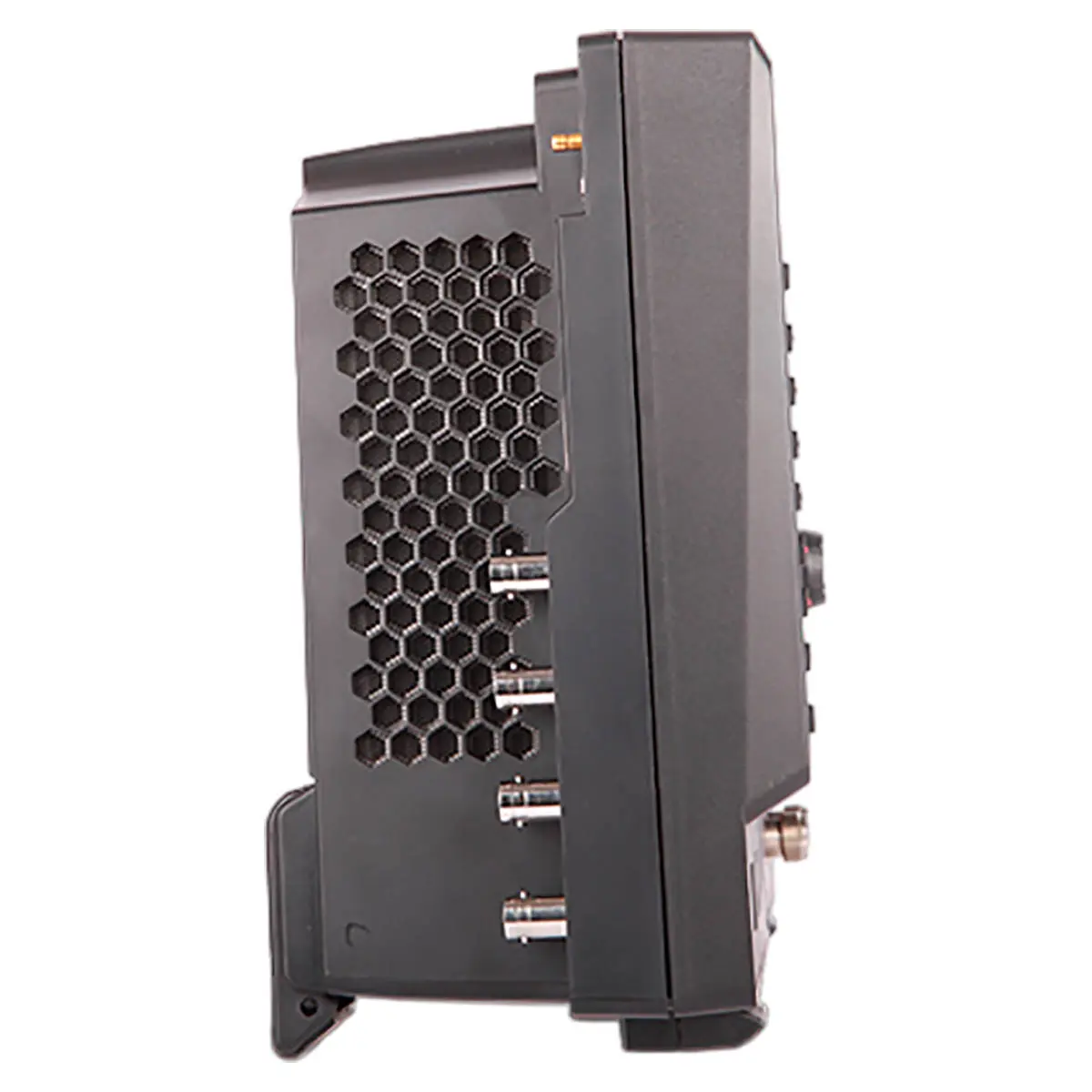

Анализатор спектра реального времени RIGOL RSA5065-TG с трекинг-генератором

Наличие по запросу

1261762руб.

Оформить заказ в 1 клик

Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ, предусилитель выкл): 0 дБм

Количество графиков (трасс): 6

: от 100 кГц до 6,5 ГГц

Критерии запуска: вход, выход, внутр, внешн, вход-выход, выход-вход

Линейная шкала: от 707 пВ до 7,07 В; 0,11% (0.01 дБ) разрешение

Операции над графиками: непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка

Вход / Выход внутреннего источника опорного сигнала: частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом

Дисплей: 10,1" сенсорный экран, 1024 х 600 пикселей

Тип окна: Хеннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса

: выборка, положительный пиковый, отрицательный пиковый, среднего

Вход внешнего запуска 2 /Выход синхронизации: Разъем BNC-тип (female) импеданс ≥1 кОм (вход внешнего запуска 2) импеданс 50 Ом (выход синхронизации) уровень запуска: 5 В TTL уровень

Глубина памяти: 8192 точки

Диапазон ослабления: от 0 до 50 дБ, с шагом 1 дБ

Вход / Выход внешнего источника опорного сигнала: частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом

Разрешение: 2 Гц

Span: Мин. диапазон / Макс. диапазон

Выход ПЧ: частота 430 МГц±20 МГц разъем SMB (male) импеданс 50 Ом

Опорная частота: 10 МГц

Вход внешнего запуска 1: разъем BNC-тип (female) импеданс ≥1 кОм уровень запуска: 5 В TTL уровень

Погрешность: ± span / (кол. точек развертки-1)

Максимальная частота дискретизации: 51,2 Мвыб/сек

: свободный, внешний 1, внешний 2, видео

Достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, предусилитель откл., аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц > fцентр , диапазон температуры от 20 до 30 °C):

Точность при калибровке: <1 ppm <0,1 ppm (опция OCXO-C08)

Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): <0,3 дБ

Равномерность АЧХ (отн. 50 МГц): ± 3 дБ

Количество маркеров: 8

Габаритные размеры: 410 x 224 х 135 мм

Скорость БПФ: 146,484 БПФ/сек

От 300 кГц до 3,0 ГГц:

Температурная стабильность в диапазоне от 0°C до 50°C с опорным уровнем 25 °C: <0,5 ppm <0,005 ppm (опция OCXO-C08)

Постоянное напряжение: 50 В

Количество точек по частоте: 801

Коэффициент усиления: 20 дБ

От 3,0 ГГц до 4,5 ГГц:

Отстройка 10 кГц: <-106 дБн/Гц; <-108 дБн/Гц (тип.)

: 220 В, 50 Гц, макс. 90 Вт со всеми опциями

Время захвата (макс. дискретизация): >156,5 мкс

Задержка: нулевой обзор от 0 до 500 мс полоса обзора ≥10 Гц от 0 до 500 мс

Отстройка 100 кГц: <-106 дБн/Гц; <-108 дБн/Гц (тип.)

От 300 кГц до 3,2 ГГц: <1,6 дБ

: -40 до 0 дБм

Динамический диапазон без паразитных составляющих (SFDR): <-60 дБн

Частотный диапазон: от 100 кГц до 6,5 ГГц

Разрешение ПЧ RBW (-3 дБ): от 10 Гц до 3 МГц, с шагом 1-3-10

: внутренняя: 512 Мб внешняя: USB-флэш накопитель

Диапазон плотности: от 0 до 100% с шагом 0,1%

Рабочий диапазон частот: от 9 кГц до 6,5 ГГц

Точность RBW: <5%

Отстройка 1 кГц: <-95 дБн/Гц (тип.)

: нулевая, от 10 Гц до макс. частоты

Минимальная полоса обзора: 5 кГц

Тип запуска: непрерывный, одиночный

Избирательность (60 дБ:3 дБ): <5:1

Отстройка 1 МГц: <-115 дБн/Гц; <-117 дБн/Гц (тип.)

: 0,01 дБ

Персистенция: 32 мс...10 с

Разрешение VBW (-3 дБ): От 1 Гц до 10 МГц, с шагом 1-3-10

Погрешность переключения (fцентр=50 МГц, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): <0,3 дБ

От 1 Гц до 1 МГц: <0,1 дБ

: 4,95 кг

Динамический диапазон (охват. Bitmap): 200 дБ

Количество точек: 801

Разрешение RBW (-6 дБ): 200 Гц, 9 кГц, 120 кГц, 1 МГц

Время развертки: нулевой обзор от 1 мкс до 6000 с полоса обзора ≥10 Гц от 1 мс до 4000 с

Достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, предусилитель откл., аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц <центральная частота <1,5 ГГц, диапазон температуры от 20 до 30 °C): <0,8 дБ

: от 0 до 50 °C

Мин. время захвата: 187,9 мкс

Источник запуска: внешний запуск, внешний 1, внешний 2, мощность, по частотной маске (FMT)

Измерение уровня (fцентр ≥ 10 МГц): от среднего уровня собственных шумов (DANL) до +30 дБм

Погрешность времени развертки: нулевой обзор (sweep > 1 мс) 5% полоса обзора ≥ 10 Гц, RBW ≥1 кГц, 5%

От 3,2 ГГц до 6,5 ГГц: <1,8 дБ

: USB, LAN, HDMI

Макс. время захвата: 40 с

Старение: <1 ppm/год <0,03 ppm/год (опция OCXO-C08)

Непрерывный РЧ-сигнал: +30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. - 10 дБм, аттенюатор =20 дБ, предусилитель вкл.

Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл): +45 дБм

Полоса анализа в реальном времени: 25 МГц, 40 МГц (опция RSA5000-B40)

Диаграмма запуска: спектральная плотность, спектрограмма, обычная, PVT

Неравномерность АЧХ: ± 0,5 дБ

Логарифмическая шкала: от - 170 дБм до +30 дБм с шагом 0,01 дБ

Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл): +11 дБм, тип. +15 дБм

Мин. длительность для гарантированного захвата сигналов 100% POI: макс. полоса обзора, окно Кайзера 7,45 мкс

: дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт

Разрешение запуска: 0,5 дБ

Перегрузка: +33 дБм (2 Вт)

Количество графиков: 6

ВЧ вход: разъем N-типа (female) импеданс 50 Ом

Параметры встроенного источника опорной частоты
Рабочий диапазон частот	от 9 кГц до 6,5 ГГц
Опорная частота	10 МГц
Точность при калибровке	<1 ppm <0,1 ppm (опция OCXO-C08)
Температурная стабильность в диапазоне от 0°C до 50°C с опорным уровнем 25 °C	<0,5 ppm <0,005 ppm (опция OCXO-C08)
Старение	<1 ppm/год <0,03 ppm/год (опция OCXO-C08)
Режим анализатора спектра общего назначения (GPSA)
Точность определения частоты
Разрешение	span / (кол-во точек развертки-1)
Погрешность	± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера)
Счетчик частоты
Разрешение	1 Гц
Погрешность	± (определяемая частота × точность опорной частоты + разрешение счетчика)
Полоса обзора (Span)
Диапазон	нулевая, от 10 Гц до макс. частоты
Разрешение	2 Гц
Погрешность	± span / (кол. точек развертки-1)
Фазовый шум (fцентр =500 МГц, при температуре от 20 до 30 °C)
Отстройка 1 кГц	<-95 дБн/Гц (тип.)
Отстройка 10 кГц	<-106 дБн/Гц; <-108 дБн/Гц (тип.)
Отстройка 100 кГц	<-106 дБн/Гц; <-108 дБн/Гц (тип.)
Отстройка 1 МГц	<-115 дБн/Гц; <-117 дБн/Гц (тип.)
Полоса пропускания (RBW)
Разрешение ПЧ RBW (-3 дБ)	от 10 Гц до 3 МГц, с шагом 1-3-10
Точность RBW	<5%
Избирательность (60 дБ:3 дБ)	<5:1
Разрешение VBW (-3 дБ)	От 1 Гц до 10 МГц, с шагом 1-3-10
Разрешение RBW (-6 дБ)	200 Гц, 9 кГц, 120 кГц, 1 МГц
Параметры измерения амплитуды
Измерение уровня (fцентр ≥ 10 МГц)	от среднего уровня собственных шумов (DANL) до +30 дБм
Максимальный входной уровень
Постоянное напряжение	50 В
Непрерывный РЧ-сигнал	+30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. - 10 дБм, аттенюатор =20 дБ, предусилитель вкл.
Перегрузка	+33 дБм (2 Вт)
Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, нормализован к 1 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом)
Без предусилителя
9 кГц...100 кГц	<-120 дБм (тип.)
100 кГц...20 МГц	<-135 дБм, <-140 дБм (тип.)
20 МГц…1,5 ГГц	<-142 дБм, <-145 дБм (тип.)
1,5 ГГц…2,7 ГГц	<-140 дБм, <-143 дБм (тип.)
2,7 ГГц…3,2 ГГц	<-138 дБм, <-141 дБм (тип.)
3,2 ГГц...5,5 ГГц	<-138 дБм, <-143 дБм (тип.)
5,5 ГГц…6,5 ГГц	<-138 дБм, <-141 дБм (тип.)
С предусилителем (опция RSA5000-PA)
100 кГц...20 МГц	<-152 дБм, <-160 дБм (тип.)
20 МГц…1,5 ГГц	<-162 дБм, <-165 дБм (тип.)
1,5 ГГц…2,7 ГГц	<-160 дБм, <-163 дБм (тип.)
2,7 ГГц…3,2 ГГц	<-158 дБм, <-161 дБм (тип.)
3,2 ГГц...5,5 ГГц	<-156 дБм, <-161 дБм (тип.)
5,5 ГГц…6,5 ГГц	<-154 дБм, <-159 дБм (тип.)
Параметры отображаемого уровня
Логарифмическая шкала	от 1 до 200 дБ
Линейная шкала	0 до опорного уровня
Количество точек	801
Количество графиков	6
Тип детектора	обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый
Операции над графиками	непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы измерения	дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Линейность частотной характеристики (относительно 50 МГц, диапазон температуры от 20 до 30 °C)
Без предусилителя, 10 дБ аттенюатор
100 кГц…3,0 ГГц	<0,7 дБ; <0,5 дБ (тип.)
3,2 ГГц...6,5 ГГц	<0,7 дБ; <0,5 дБ (тип.)
С предусилителем (опция RSA5000-PA) 0 дБ аттенюатор
100 кГц…3,2 ГГц	<0,7 дБ; <0,3 дБ (тип.)
3,2 ГГц...6,5 ГГц	<0,9 дБ; <0,5 дБ (тип.)
Параметры встроенного аттенюатора
Диапазон ослабления	от 0 до 50 дБ, с шагом 1 дБ
Погрешность переключения (fцентр=50 МГц, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C):	<0,3 дБ
Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C):	<0,3 дБ
Установка опорного уровня
Логарифмическая шкала	от - 170 дБм до +30 дБм с шагом 0,01 дБ
Линейная шкала	от 707 пВ до 7,07 В; 0,11% (0.01 дБ) разрешение
Погрешность переключения RBW (RBW=30 кГц)
От 1 Гц до 1 МГц	<0,1 дБ
3 МГц, 10 МГц	<0,3 дБ
Параметры встроенного предусилителя (опция RSA5000-PA)
Частотный диапазон	от 100 кГц до 6,5 ГГц
Коэффициент усиления	20 дБ
Погрешность измерения уровня
Достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, предусилитель откл., аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц <центральная частота <1,5 ГГц, диапазон температуры от 20 до 30 °C)	<0,8 дБ
КСВН по входу (аттенюатор ≥10 дБ, предусилитель выкл.)
От 300 кГц до 3,2 ГГц	<1,6 дБ
От 3,2 ГГц до 6,5 ГГц	<1,8 дБ
Искажения
Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл)	+45 дБм
Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл)	+11 дБм, тип. +15 дБм
Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ, предусилитель выкл)	0 дБм
Развертка (Sweep)
Время развертки	нулевой обзор от 1 мкс до 6000 с полоса обзора ≥10 Гц от 1 мс до 4000 с
Погрешность времени развертки	нулевой обзор (sweep > 1 мс) 5% полоса обзора ≥ 10 Гц, RBW ≥1 кГц, 5%
Тип запуска	непрерывный, одиночный
Триггер
Источник	свободный, внешний 1, внешний 2, видео
Задержка	нулевой обзор от 0 до 500 мс полоса обзора ≥10 Гц от 0 до 500 мс
Трекинг-генератор
Диапазон частот	от 100 кГц до 6,5 ГГц
Динамический диапазон	-40 до 0 дБм
Разрешение по амплитуде	1 дБ
Равномерность АЧХ (отн. 50 МГц)	± 3 дБ
Режим анализатора спектра реального времени (RTSA)
Полоса анализа в реальном времени	25 МГц, 40 МГц (опция RSA5000-B40)
Мин. длительность для гарантированного захвата сигналов 100% POI	макс. полоса обзора, окно Кайзера 7,45 мкс
Тип детектора	выборка, положительный пиковый, отрицательный пиковый, среднего
Количество графиков (трасс)	6
Тип окна	Хеннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса
RBW для окна Хеннинга (обеспечивает 6 RBW для каждого окна, кроме прямоугольного)
Span	Мин. диапазон / Макс. диапазон
40 МГц	100 кГц / 3,21 МГц
25 МГц	62,8 кГц / 2,01 МГц
10 МГц	25,1 кГц / 804 кГц
1 МГц	2,51 кГц / 80,4 кГц
100 кГц	251 Гц / 8,04 кГц
Максимальная частота дискретизации	51,2 Мвыб/сек
Скорость БПФ	146,484 БПФ/сек
Количество маркеров	8
Разрешение по амплитуде	0,01 дБ
Количество точек по частоте	801
Время захвата (макс. дискретизация)	>156,5 мкс
Амплитудные измерения
Неравномерность АЧХ	± 0,5 дБ
Динамический диапазон без паразитных составляющих (SFDR)	<-60 дБн
Измерение спектральной плоскости
Диапазон плотности	от 0 до 100% с шагом 0,1%
Минимальная полоса обзора	5 кГц
Персистенция	32 мс...10 с
Измерение спектрограмм
Глубина памяти	8192 точки
Динамический диапазон (охват. Bitmap)	200 дБ
Измерение распределения мощности по времени (PVT)
Мин. время захвата	187,9 мкс
Макс. время захвата	40 с
Источник запуска	внешний запуск, внешний 1, внешний 2, мощность, по частотной маске (FMT)
Запуск по частотной маске FMT
Диаграмма запуска	спектральная плотность, спектрограмма, обычная, PVT
Разрешение запуска	0,5 дБ
Критерии запуска	вход, выход, внутр, внешн, вход-выход, выход-вход

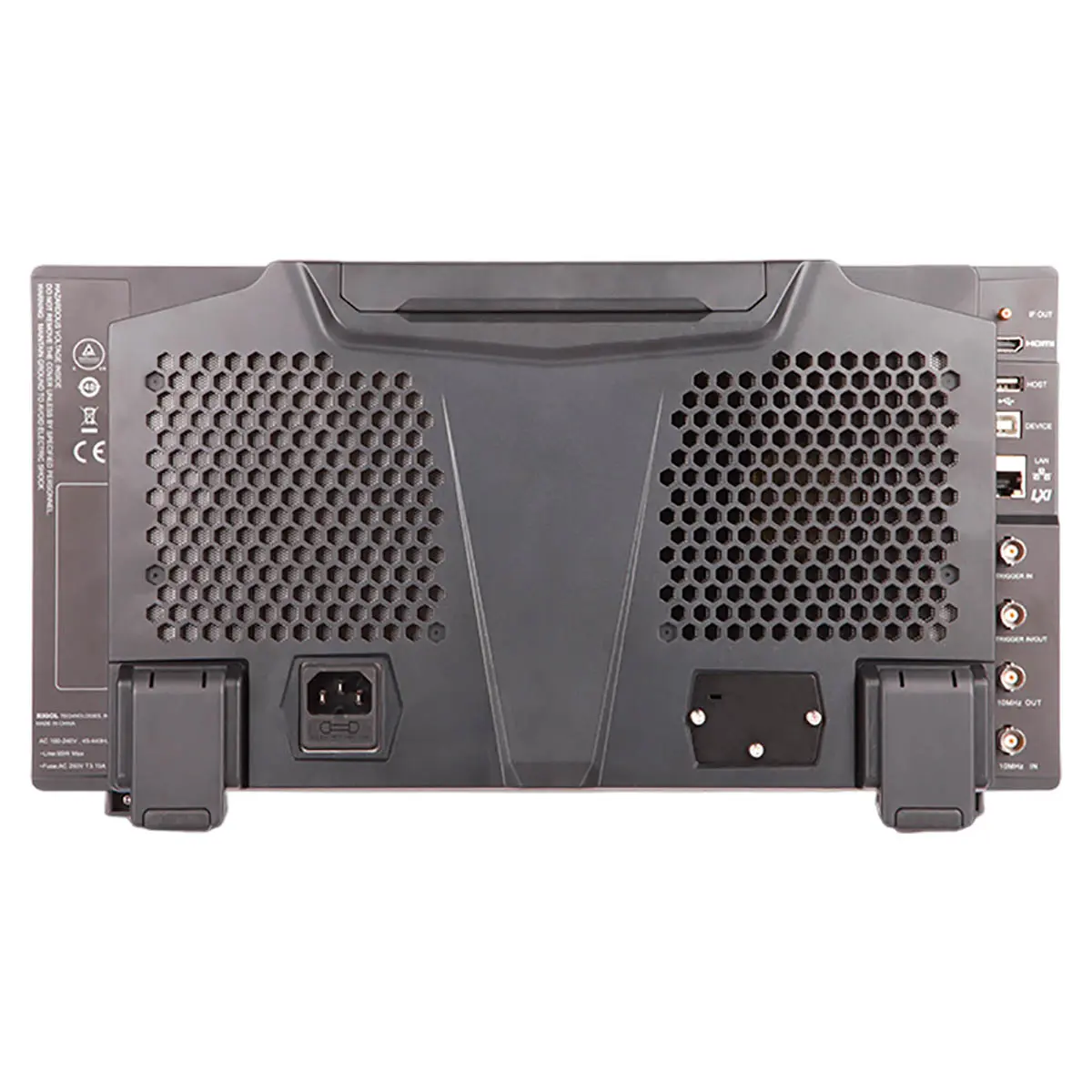

Входы/Выходы
ВЧ вход	разъем N-типа (female) импеданс 50 Ом
Вход / Выход внутреннего источника опорного сигнала	частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом
Вход / Выход внешнего источника опорного сигнала	частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом
Вход внешнего запуска 1	разъем BNC-тип (female) импеданс ≥1 кОм уровень запуска: 5 В TTL уровень
Вход внешнего запуска 2 /Выход синхронизации	Разъем BNC-тип (female) импеданс ≥1 кОм (вход внешнего запуска 2) импеданс 50 Ом (выход синхронизации) уровень запуска: 5 В TTL уровень
Выход ПЧ	частота 430 МГц±20 МГц разъем SMB (male) импеданс 50 Ом
Общие данные
Дисплей	10,1" сенсорный экран, 1024 х 600 пикселей
Память	внутренняя: 512 Мб внешняя: USB-флэш накопитель
Интерфейсы	USB, LAN, HDMI
Электропитание	220 В, 50 Гц, макс. 90 Вт со всеми опциями
Диапазон рабочих температур	от 0 до 50 °C
Габаритные размеры	410 x 224 х 135 мм
Масса	4,95 кг

Описание

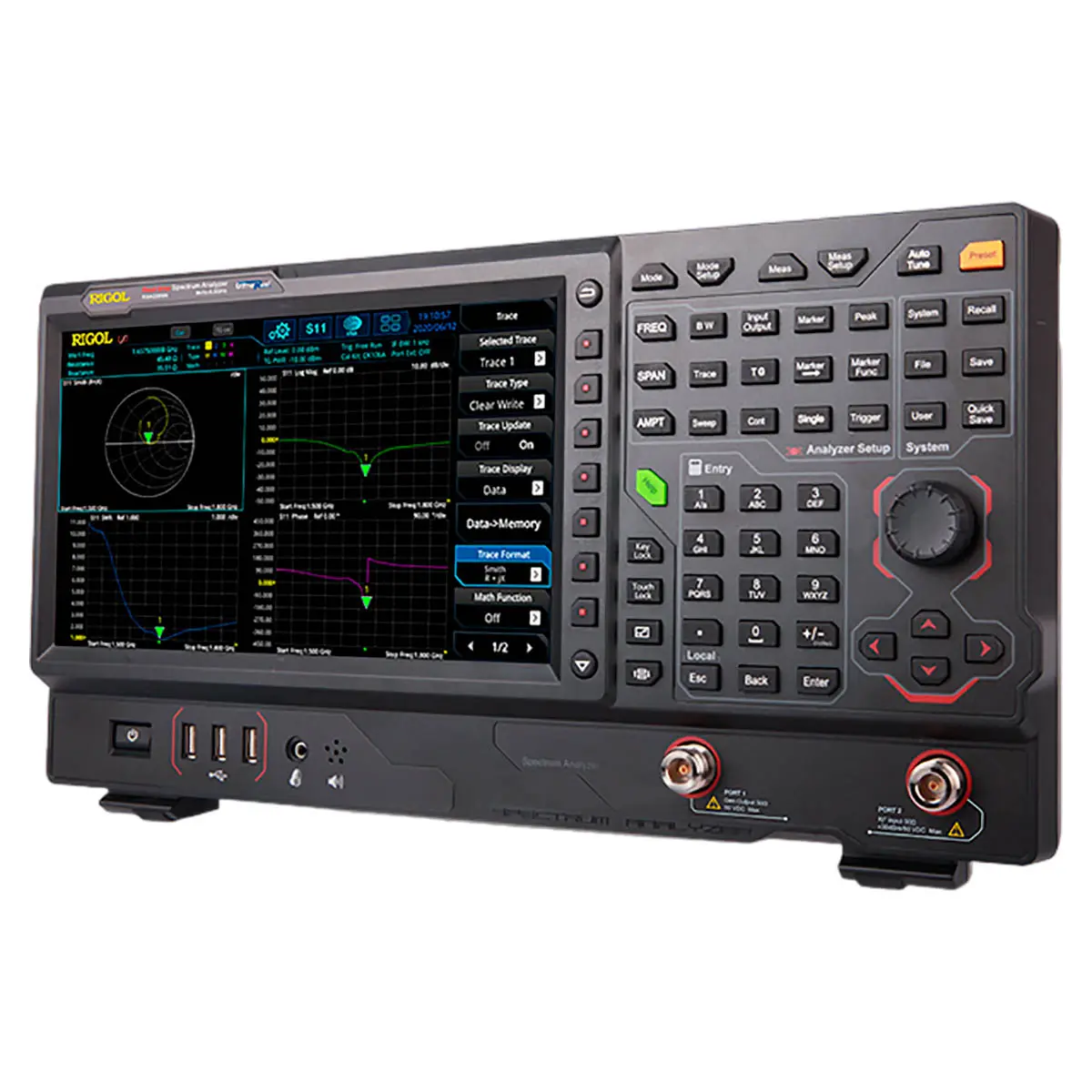

Анализатор спектра реального времени RIGOL RSA5065-TG с трекинг-генератором, построенный на патентованной платформе Ultra-Real, отличается высокой производительностью, реализуя многочисленные режимы измерений и поддерживая широкий список вариантов запуска и визуализации данных, с возможностью улучшения базовых возможностей с помощью опций. Обеспечивая измерения в диапазоне частот от 9 кГц до 6.5 ГГц, прибор, как средство измерений утвержденного типа, может применяться для проверки качества продукции, обеспечения испытаний, диагностики и отладки коммуникационной аппаратуры, средств связи, навигации и других устройств, для исследовательских и прочих работ, когда важна точность и достоверность результатов.

В этой модели используется сенсорное и традиционное кнопочное управление, а также доступно подключение компьютерной мышки, клавиатуры, внешнего монитора или проектора, а также дистанционный режим работы при совместном использовании с ПК.

Функциональные возможности

Лабораторный анализатор спектра может работать в режиме реального времени, а также дублирует все функции изделий семейства DSA, позволяя выполнять измерения со сканированием. Дополнительно в данном приборе поддерживается возможность тестирования на ЭМС, с задействованием интегрированного квазипикового детектора и EMI-фильтров. Для автоматизации процесса испытаний, при совместной работе анализатора с ПК, можно использовать дополнительное ПО EMI Precompliance Software.

Особенности RIGOL RSA5065-TG

Встроенный следящий генератор при задействовании внешнего измерительного моста, который доступен для заказа как дополнительная опция, обеспечивает возможность контроля скалярных параметров обратных потерь с автоматическим расчетом коэффициента отражения и КСВН, благодаря чему анализатор можно использовать для определения характеристик радиочастотных компонентов и материалов.

Функция VSA позволяет проверять качество векторной модуляции путем сравнения измеряемого сигнала с образцовым, который генерируется в устройстве с заданными параметрами; поддерживаются разные варианты визуализации, включая созвездия, глазковую диаграмму и т.п.

Расширенный набор интерфейсов дает возможность интегрировать прибор вместе с другим измерительным оборудованием в состав испытательных стендов с дистанционным управлением, обеспечивая автоматизированное тестирование объектов контроля в лабораторных и производственных условиях.

Купить анализатор спектра реального времени RIGOL RSA5065-TG с трекинг-генератором, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
