Отстройка 1 МГц:
<-115 дБн/Гц; <-117 дБн/Гц (тип.)
Эффективная направленность S11 ( Log Mag, Average=50):
> 40 дБ (ном.) при использовании набора CK106A
:
нулевая, от 10 Гц до макс. частоты
Минимальная полоса обзора:
5 кГц
Тип запуска:
непрерывный, одиночный
Избирательность (60 дБ:3 дБ):
<5:1
Погрешность переключения (fцентр=50 МГц, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C):
<0,3 дБ
Максимальная длина кабеля:
(8×10E10 м × коэффициент замедления / полоса обзора)
:
0,01 дБ
Персистенция:
32 мс...10 с
Разрешение VBW (-3 дБ):
От 1 Гц до 10 МГц, с шагом 1-3-10
Время развертки:
нулевой обзор от 1 мкс до 6000 с полоса обзора ≥10 Гц от 1 мс до 4000 с
От 1 Гц до 1 МГц:
<0,1 дБ
Разрешение определения повреждения:
(1,5×10E8 м × коэффициент замедления / полоса обзора)
:
4,95 кг
Динамический диапазон (охват. Bitmap):
200 дБ
Количество точек:
801
Разрешение RBW (-6 дБ):
200 Гц, 9 кГц, 120 кГц, 1 МГц
Погрешность времени развертки:
нулевой обзор (sweep > 1 мс) 5% полоса обзора ≥ 10 Гц, RBW ≥1 кГц, 5%
Достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, предусилитель откл., аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц <центральная частота <1,5 ГГц, диапазон температуры от 20 до 30 °C):
<0,8 дБ
Окно:
Гаусса, плоская вершина, прямоугольное, Хеннинга, Хэмминга
:
от 0 до 50 °C
Мин. время захвата:
187,9 мкс
Источник запуска:
внешний запуск, внешний 1, внешний 2, мощность, по частотной маске (FMT)
Измерение уровня (fцентр ≥ 10 МГц):
от среднего уровня собственных шумов (DANL) до +30 дБм
Коэффициент замедления:
0.1 ~ 1
:

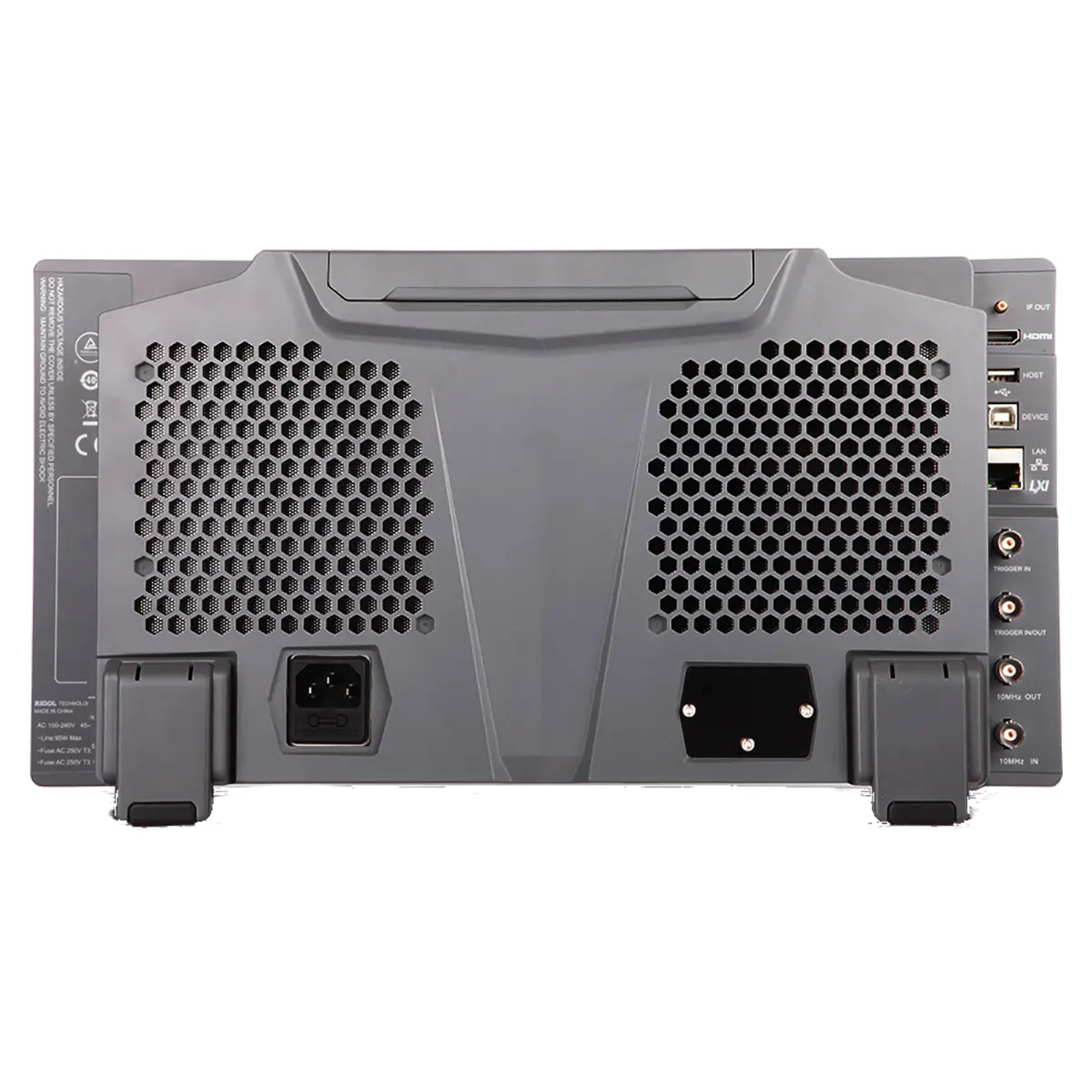

USB, LAN, HDMI
Макс. время захвата:
40 с
Старение:
<1 ppm/год <0,03 ppm/год (опция OCXO-C08)
Непрерывный РЧ-сигнал:
+30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. - 10 дБм, аттенюатор =20 дБ, предусилитель вкл.
Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл):
+45 дБм
Полоса анализа в реальном времени:
25 МГц, 40 МГц (опция RSA5000-B40)
:
открытая, короткозамкнутая, под нагрузкой, проходная; пользовательский калибровочный комплект
Диаграмма запуска:
спектральная плотность, спектрограмма, обычная, PVT
Неравномерность АЧХ:
± 0,5 дБ
Логарифмическая шкала:
от - 170 дБм до +30 дБм с шагом 0,01 дБ

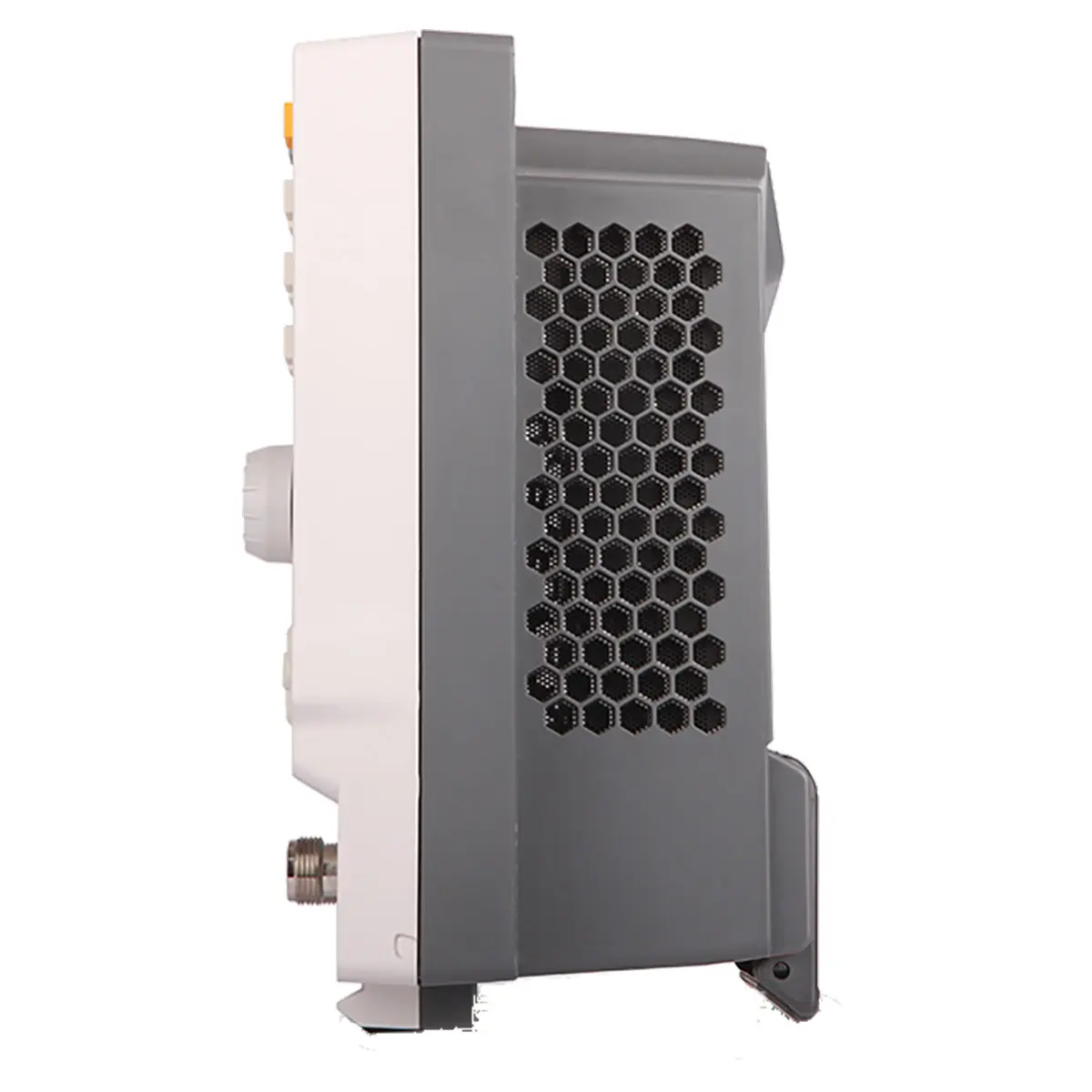

ВЧ вход:
разъем N-типа (female) импеданс 50 Ом
Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл):
+11 дБм, тип. +15 дБм
Мин. длительность для гарантированного захвата сигналов 100% POI:
макс. полоса обзора, окно Кайзера 7,45 мкс
:
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Разрешение запуска:
0,5 дБ
Перегрузка:
+33 дБм (2 Вт)
Количество графиков:
6
Вход / Выход внутреннего источника опорного сигнала:
частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом
Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ, предусилитель выкл):
0 дБм
Количество графиков (трасс):
6
:
от 100 кГц до 3,2 ГГц
Критерии запуска:
вход, выход, внутр, внешн, вход-выход, выход-вход
Линейная шкала:
от 707 пВ до 7,07 В; 0,11% (0.01 дБ) разрешение
Операции над графиками:
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Вход / Выход внешнего источника опорного сигнала:
частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом
Типы измерений:
память, математические операции, запись/очистка, усреднение, удержание максимума, удержание минимума

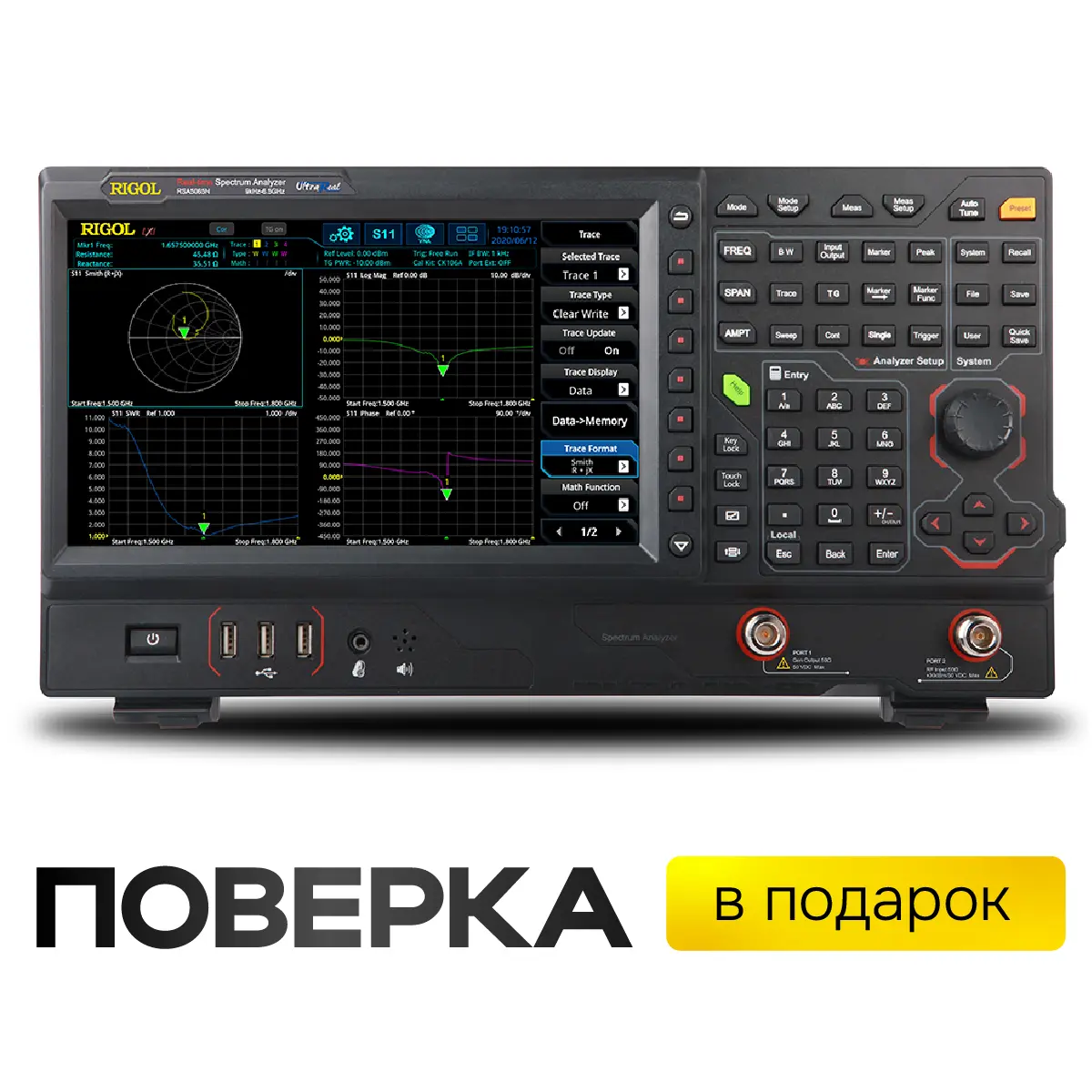

Дисплей:
10,1" сенсорный экран, 1024 х 600 пикселей
Тип окна:
Хеннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса
:
выборка, положительный пиковый, отрицательный пиковый, среднего

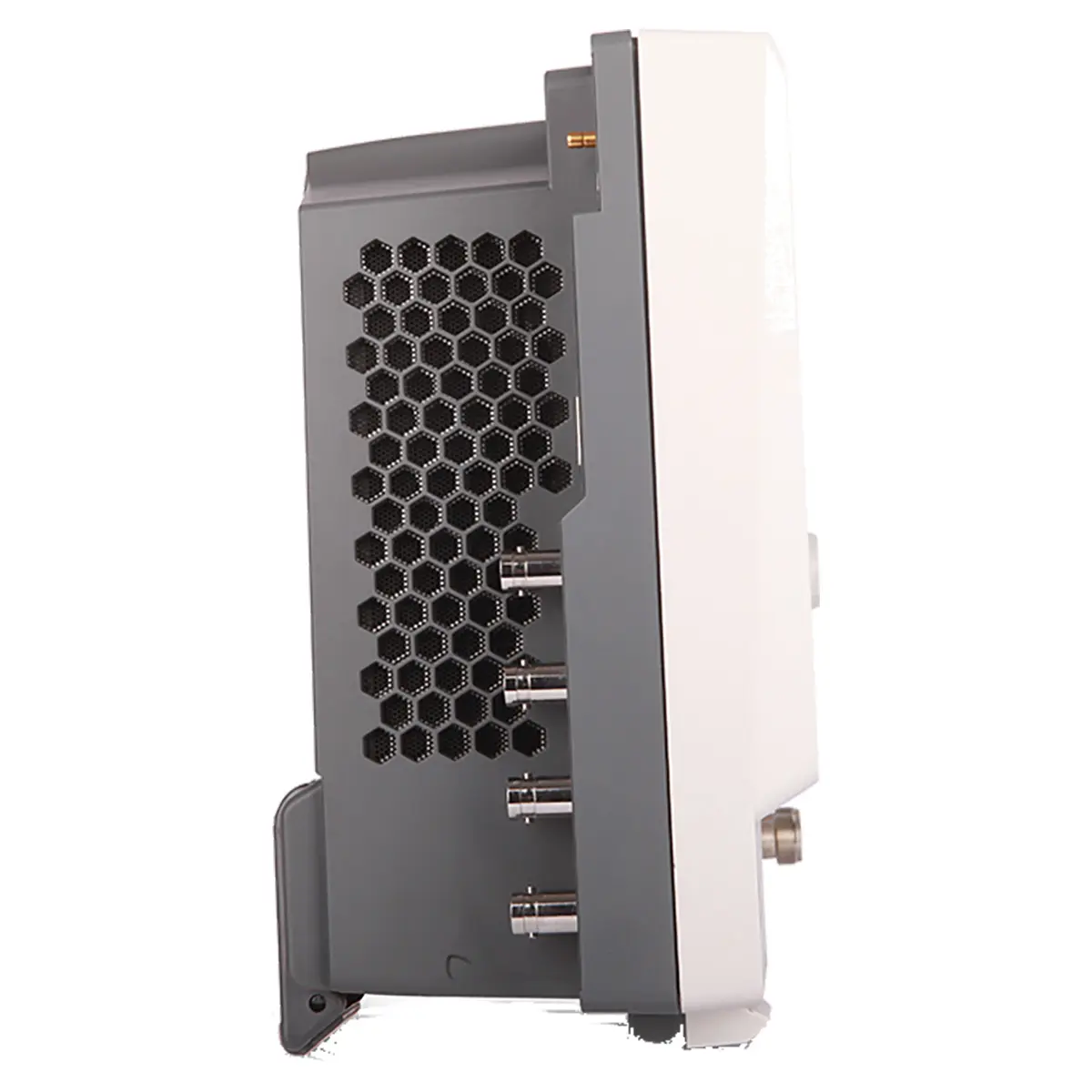

Вход внешнего запуска 2 /Выход синхронизации:
Разъем BNC-тип (female) импеданс ≥1 кОм (вход внешнего запуска 2) импеданс 50 Ом (выход синхронизации) уровень запуска: 5 В TTL уровень
Глубина памяти:
8192 точки
Диапазон ослабления:
от 0 до 50 дБ, с шагом 1 дБ
Вход внешнего запуска 1:
разъем BNC-тип (female) импеданс ≥1 кОм уровень запуска: 5 В TTL уровень
Полоса измерения:
От 1 кГц до 10 МГц с шагом 1-3-10
Разрешение:
2 Гц
Span:
Мин. диапазон / Макс. диапазон
:
0 дБм (ном.)
Выход ПЧ:
частота 430 МГц±20 МГц разъем SMB (male) импеданс 50 Ом
Опорная частота:
10 МГц
Равномерность АЧХ (отн. 50 МГц):
± 3 дБ
Количество точек данных:
от 101 до 10001; по умолчанию 201
Погрешность:
± span / (кол. точек развертки-1)
Максимальная частота дискретизации:
51,2 Мвыб/сек
:
свободный, внешний 1, внешний 2, видео
Достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, предусилитель откл., аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц > fцентр , диапазон температуры от 20 до 30 °C):
Точность при калибровке:
<1 ppm <0,1 ppm (опция OCXO-C08)
Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C):
<0,3 дБ
Количество маркеров:
8
Габаритные размеры:
410 x 224 х 135 мм
Скорость БПФ:
146,484 БПФ/сек
Формат:
линейная магнитуда (Lin Mag), логарифмическая магнитуда (Log Mag), КСВН
От 300 кГц до 3,0 ГГц:
Температурная стабильность в диапазоне от 0°C до 50°C с опорным уровнем 25 °C:
<0,5 ppm <0,005 ppm (опция OCXO-C08)
Диапазон измерения магнитуды:
От -500 G до 500 G
Постоянное напряжение:
50 В
Количество точек по частоте:
801
Коэффициент усиления:
20 дБ
От 3,0 ГГц до 4,5 ГГц:
Отстройка 10 кГц:
<-106 дБн/Гц; <-108 дБн/Гц (тип.)
Разрешение магнитуды:
Log: 100f; Lin 1a
:
220 В, 50 Гц, макс. 90 Вт со всеми опциями
Время захвата (макс. дискретизация):
>156,5 мкс
Задержка:
нулевой обзор от 0 до 500 мс полоса обзора ≥10 Гц от 0 до 500 мс
Отстройка 100 кГц:
<-106 дБн/Гц; <-108 дБн/Гц (тип.)
От 300 кГц до 3,2 ГГц:
<1,6 дБ
Динамический диапазон (S21, RBW=10 кГц, Port1 уровень=0 дБм, логарифмическая магнитуда, Усреднение=50):
80 дБ (ном.)
:
от -40 до 0 дБм
Динамический диапазон без паразитных составляющих (SFDR):
<-60 дБн
Частотный диапазон:
От 100 кГц до 3,2 ГГц
Разрешение ПЧ RBW (-3 дБ):
от 10 Гц до 3 МГц, с шагом 1-3-10
Отстройка 1 кГц:
<-95 дБн/Гц (тип.)
Диапазон измерения КСВН:
От -500 G до 500 G
:
внутренняя: 512 Мб внешняя: USB-флэш накопитель
Диапазон плотности:
от 0 до 100% с шагом 0,1%
Рабочий диапазон частот:
от 9 кГц до 3,2 ГГц
Точность RBW:
<5%
