Анализатор спектра реального времени RIGOL RSA3015E

Наличие по запросу

274560руб.

Оформить заказ

Динамический диапазон без паразитных составляющих (SFDR): <-50 дБн/Гц (тип.)

Частотный диапазон: от 100 кГц до 3,0 ГГц

Разрешение ПЧ RBW (-3 дБ): 1 Гц до 10 МГц, с шагом 1-3-10

: внутренняя: 512 Мб внешняя: USB-флэш накопитель

Диапазон плотности: от 0 до 100% с шагом 0,1%

Рабочий диапазон частот: от 9 кГц до 3,0 ГГц

Точность RBW: <5%

Отстройка 1 кГц: <-90 дБн/Гц (тип.)

: 0 Гц, от 10 Гц до макс. частоты

Минимальная полоса обзора: 5 кГц

Тип запуска: непрерывный, одиночный

Избирательность (60 дБ:3 дБ): <5:1

Отстройка 1 МГц: <-110 дБн/Гц; <-112 дБн/Гц (тип.)

: 0,01 дБ

Персистенция: 32 мс...10 с

Разрешение VBW (-3 дБ): От 1 Гц до 10 МГц, с шагом 1-3-10

Погрешность переключения (fцентр=50 МГц, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): <0,3 дБ

: 4,65 кг

Динамический диапазон (охват. Bitmap): 200 дБ

Количество точек: 801

Разрешение RBW (-6 дБ): 200 Гц, 9 кГц, 120 кГц, 1 МГц опцией RSA3000E-EMC

Время развертки: нулевой обзор от 1 мкс до 6000 с полоса обзора ≥10 Гц от 1 мс до 4000 с

От 1 Гц до 1 МГц: <0,1 дБ

: от 0 до 50 °C

Мин. время захвата: 187,9 мкс

Источник запуска: внешний запуск, внешний 1, внешний 2, мощность, по частотной маске (FMT)

Измерение уровня (fцентр ≥ 10 МГц): от среднего уровня собственных шумов (DANL) до +30 дБм

Погрешность времени развертки: нулевой обзор (sweep > 1 мс) 5% полоса обзора ≥ 10 Гц, RBW ≥1 кГц, 5%

: USB, LAN, HDMI

Макс. время захвата: 40 с

Старение: <1 ppm/год <0,03 ppm/год (опция OCXO-C08)

Непрерывный РЧ-сигнал: +30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. - 10 дБм, аттенюатор =20 дБ, предусилитель вкл.

Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл): +45 дБм

Полоса анализа в реальном времени: 10 МГц

Диаграмма запуска: спектральная плотность, спектрограмма, обычная, PVT

Неравномерность АЧХ: ± 0,5 дБ

Логарифмическая шкала: от - 170 дБм до +30 дБм с шагом 0,01 дБ

Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл): +11 дБм, тип. +15 дБм

Мин. длительность для гарантированного захвата сигналов 100% POI: макс. полоса обзора, окно Кайзера , 9,3 мкс

: дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт

Разрешение запуска: 0,5 дБ

Перегрузка: +33 дБм (2 Вт)

Количество графиков: 6

ВЧ вход: разъем N-типа (female) импеданс 50 Ом

Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ, предусилитель выкл): 0 дБм

Количество графиков (трасс): 6

Критерии запуска: вход, выход, внутр, внешн, вход-выход, выход-вход

Линейная шкала: от 707 пВ до 7,07 В; 0,11% (0.01 дБ) разрешение

Операции над графиками: непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка

Вход / Выход внутреннего источника опорного сигнала: частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом

Дисплей: 10,1" сенсорный экран, 1024 х 600 пикселей

Тип окна: Хеннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса

: выборка, положительный пиковый, отрицательный пиковый, среднего

Вход внешнего запуска 2 /Выход синхронизации: Разъем BNC-тип (female) импеданс ≥1 кОм (вход внешнего запуска 2) импеданс 50 Ом (выход синхронизации) уровень запуска: 5 В TTL уровень

Глубина памяти: 8192 точки

Диапазон ослабления: от 0 до 50 дБ, с шагом 1 дБ

Вход / Выход внешнего источника опорного сигнала: частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом

Разрешение: 2 Гц

Span: мин. диапазон / макс. диапазон

Выход ПЧ: частота 430 МГц±20 МГц разъем SMB (male) импеданс 50 Ом

Опорная частота: 10 МГц

Вход внешнего запуска 1: разъем BNC-тип (female) импеданс ≥1 кОм уровень запуска: 5 В TTL уровень

Погрешность: ± span / (кол. точек развертки-1)

Максимальная частота дискретизации: 12,8 Мвыб/сек

: свободный, внешний 1, внешний 2, видео

Достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, предусилитель откл., аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц > fцентр , диапазон температуры от 20 до 30 °C): <1,0 дБ (ном.)

Точность при калибровке: <1 ppm <0,1 ppm (опция OCXO-C08)

Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C): <0,3 дБ

Количество маркеров: 8

Габаритные размеры: 410 x 224 х 135 мм

Скорость БПФ: 146,484 БПФ/сек

От 300 кГц до 3,0 ГГц: <1,6 дБ

Температурная стабильность в диапазоне от 0°C до 50°C с опорным уровнем 25 °C: <0,5 ppm <0,005 ppm (опция OCXO-C08)

Постоянное напряжение: 50 В

Количество точек по частоте: 801

Коэффициент усиления: 20 дБ

Отстройка 10 кГц: <-100 дБн/Гц; <-102 дБн/Гц (тип.)

: 220 В, 50 Гц, макс. 90 Вт со всеми опциями

Время захвата (макс. дискретизация): >32 мс

Задержка: нулевой обзор от 0 до 500 мс полоса обзора ≥10 Гц от 0 до 500 мс

Отстройка 100 кГц: <-100 дБн/Гц; <-102 дБн/Гц (тип.)

Параметры встроенного источника опорной частоты
Рабочий диапазон частот	от 9 кГц до 3,0 ГГц
Опорная частота	10 МГц
Точность при калибровке	<1 ppm <0,1 ppm (опция OCXO-C08)
Температурная стабильность в диапазоне от 0°C до 50°C с опорным уровнем 25 °C	<0,5 ppm <0,005 ppm (опция OCXO-C08)
Старение	<1 ppm/год <0,03 ppm/год (опция OCXO-C08)
Режим анализатора спектра общего назначения (GPSA)
Точность определения частоты
Разрешение	span / (кол-во точек развертки-1)
Погрешность	± (определяемая частота × точность опорной частоты + 1% × span + 10% × полоса пропускания + разрешение маркера)
Счетчик частоты
Разрешение	1 Гц
Погрешность	± (определяемая частота × точность опорной частоты + разрешение счетчика)
Полоса обзора (Span)
Диапазон	0 Гц, от 10 Гц до макс. частоты
Разрешение	2 Гц
Погрешность	± span / (кол. точек развертки-1)
Фазовый шум (fцентр =500 МГц, при температуре от 20 до 30 °C)
Отстройка 1 кГц	<-90 дБн/Гц (тип.)
Отстройка 10 кГц	<-100 дБн/Гц; <-102 дБн/Гц (тип.)
Отстройка 100 кГц	<-100 дБн/Гц; <-102 дБн/Гц (тип.)
Отстройка 1 МГц	<-110 дБн/Гц; <-112 дБн/Гц (тип.)
Полоса пропускания (RBW)
Разрешение ПЧ RBW (-3 дБ)	1 Гц до 10 МГц, с шагом 1-3-10
Точность RBW	<5%
Избирательность (60 дБ:3 дБ)	<5:1
Разрешение VBW (-3 дБ)	От 1 Гц до 10 МГц, с шагом 1-3-10
Разрешение RBW (-6 дБ)	200 Гц, 9 кГц, 120 кГц, 1 МГц опцией RSA3000E-EMC
Параметры измерения амплитуды
Измерение уровня (fцентр ≥ 10 МГц)	от среднего уровня собственных шумов (DANL) до +30 дБм
Максимальный входной уровень
Постоянное напряжение	50 В
Непрерывный РЧ-сигнал	+30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. - 10 дБм, аттенюатор =20 дБ, предусилитель вкл.
Перегрузка	+33 дБм (2 Вт)
Средний уровень собственных шумов (0 дБ аттенюатор, детектор выборки, усреднение ≥50, нормализован к 1 Гц, диапазон температуры от 20 до 30 °C, входное сопротивление 50 Ом)
Без предусилителя
9 кГц...100 кГц	<-120 дБм (тип.)
100 кГц...20 МГц	<-135 дБм, <-140 дБм (тип.)
20 МГц…1,5 ГГц	<-138 дБм, <-141 дБм (тип.)
С предусилителем (опция RSA3000E-PA)
100 кГц...20 МГц	<-152 дБм, <-160 дБм (тип.)
20 МГц…1,5 ГГц	<-158 дБм, <-161 дБм (тип.)
Параметры отображаемого уровня
Логарифмическая шкала	от 1 до 200 дБ
Линейная шкала	0 до опорного уровня
Количество точек	801
Количество графиков	6
Тип детектора	обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый с опцией RSA3000-EMC
Операции над графиками	непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы измерения	дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Линейность частотной характеристики (относительно 50 МГц, диапазон температуры от 20 до 30 °C)
Без предусилителя, 10 дБ аттенюатор
100 кГц…3,0 ГГц	<0,7 дБ; <0,5 дБ (тип.)
С предусилителем 0 дБ аттенюатор
100 кГц…3,0 ГГц	<1,0 дБ; <0,5 дБ (тип.)
Параметры встроенного аттенюатора
Диапазон ослабления	от 0 до 50 дБ, с шагом 1 дБ
Погрешность переключения (fцентр=50 МГц, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C):	<0,3 дБ
Точность определения амплитуды (fцентр=50 МГц, пиковый детектор, уровень входного сигнала -10 дБм, затухание 10 дБ, предусилитель откл. диапазон температуры от 20 до 30 °C):	<0,3 дБ
Установка опорного уровня
Логарифмическая шкала	от - 170 дБм до +30 дБм с шагом 0,01 дБ
Линейная шкала	от 707 пВ до 7,07 В; 0,11% (0.01 дБ) разрешение
Погрешность переключения RBW (RBW=30 кГц)
От 1 Гц до 1 МГц	<0,1 дБ
3 МГц	<0,3 дБ
Параметры встроенного предусилителя (опция RSA3000E-PA)
Частотный диапазон	от 100 кГц до 3,0 ГГц
Коэффициент усиления	20 дБ
Погрешность измерения уровня
Достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, предусилитель откл., аттенюатор 10 дБ, -50 дБм <опорный уровень <0 дБм, 10 МГц > fцентр , диапазон температуры от 20 до 30 °C)	<1,0 дБ (ном.)
КСВН по входу (аттенюатор ≥10 дБ, предусилитель выкл.)
От 300 кГц до 3,0 ГГц	<1,6 дБ
Искажения
Гармонические искажения 2-го порядка (SHI) (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл)	+45 дБм
Интермодуляционные искажения 3-го порядка (fцентр ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ, предусилитель выкл)	+11 дБм, тип. +15 дБм
Точка 1дБ компрессии (fцентр ≥50 МГц, аттенюатор = 0 дБ, предусилитель выкл)	0 дБм
Развертка (Sweep)
Время развертки	нулевой обзор от 1 мкс до 6000 с полоса обзора ≥10 Гц от 1 мс до 4000 с
Погрешность времени развертки	нулевой обзор (sweep > 1 мс) 5% полоса обзора ≥ 10 Гц, RBW ≥1 кГц, 5%
Тип запуска	непрерывный, одиночный
Триггер
Источник	свободный, внешний 1, внешний 2, видео
Задержка	нулевой обзор от 0 до 500 мс полоса обзора ≥10 Гц от 0 до 500 мс
Режим анализатора спектра реального времени (RTSA)
Полоса анализа в реальном времени	10 МГц
Мин. длительность для гарантированного захвата сигналов 100% POI	макс. полоса обзора, окно Кайзера , 9,3 мкс
Тип детектора	выборка, положительный пиковый, отрицательный пиковый, среднего
Количество графиков (трасс)	6
Тип окна	Хеннинга, Блэкмана-Харриса, прямоугольное, с плоской вершиной, Кайзера, Гаусса
RBW для окна Хеннинга (обеспечивает 6 RBW для каждого окна, кроме прямоугольного)
Span	мин. диапазон / макс. диапазон
10 МГц	25,1 кГц / 804 кГц
1 МГц	2,51 кГц / 80,4 кГц
100 кГц	251 Гц / 8,04 кГц
Максимальная частота дискретизации	12,8 Мвыб/сек
Скорость БПФ	146,484 БПФ/сек
Количество маркеров	8
Разрешение по амплитуде	0,01 дБ
Количество точек по частоте	801
Время захвата (макс. дискретизация)	>32 мс
Амплитудные измерения
Неравномерность АЧХ	± 0,5 дБ
Динамический диапазон без паразитных составляющих (SFDR)	<-50 дБн/Гц (тип.)
Измерение спектральной плоскости
Диапазон плотности	от 0 до 100% с шагом 0,1%
Минимальная полоса обзора	5 кГц
Персистенция	32 мс...10 с
Измерение спектрограмм
Глубина памяти	8192 точки
Динамический диапазон (охват. Bitmap)	200 дБ
Измерение распределения мощности по времени (PVT)
Мин. время захвата	187,9 мкс
Макс. время захвата	40 с
Источник запуска	внешний запуск, внешний 1, внешний 2, мощность, по частотной маске (FMT)
Запуск по частотной маске FMT
Диаграмма запуска	спектральная плотность, спектрограмма, обычная, PVT
Разрешение запуска	0,5 дБ
Критерии запуска	вход, выход, внутр, внешн, вход-выход, выход-вход

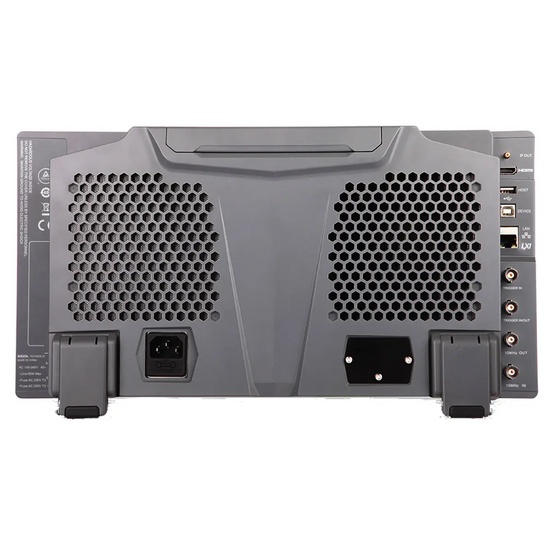

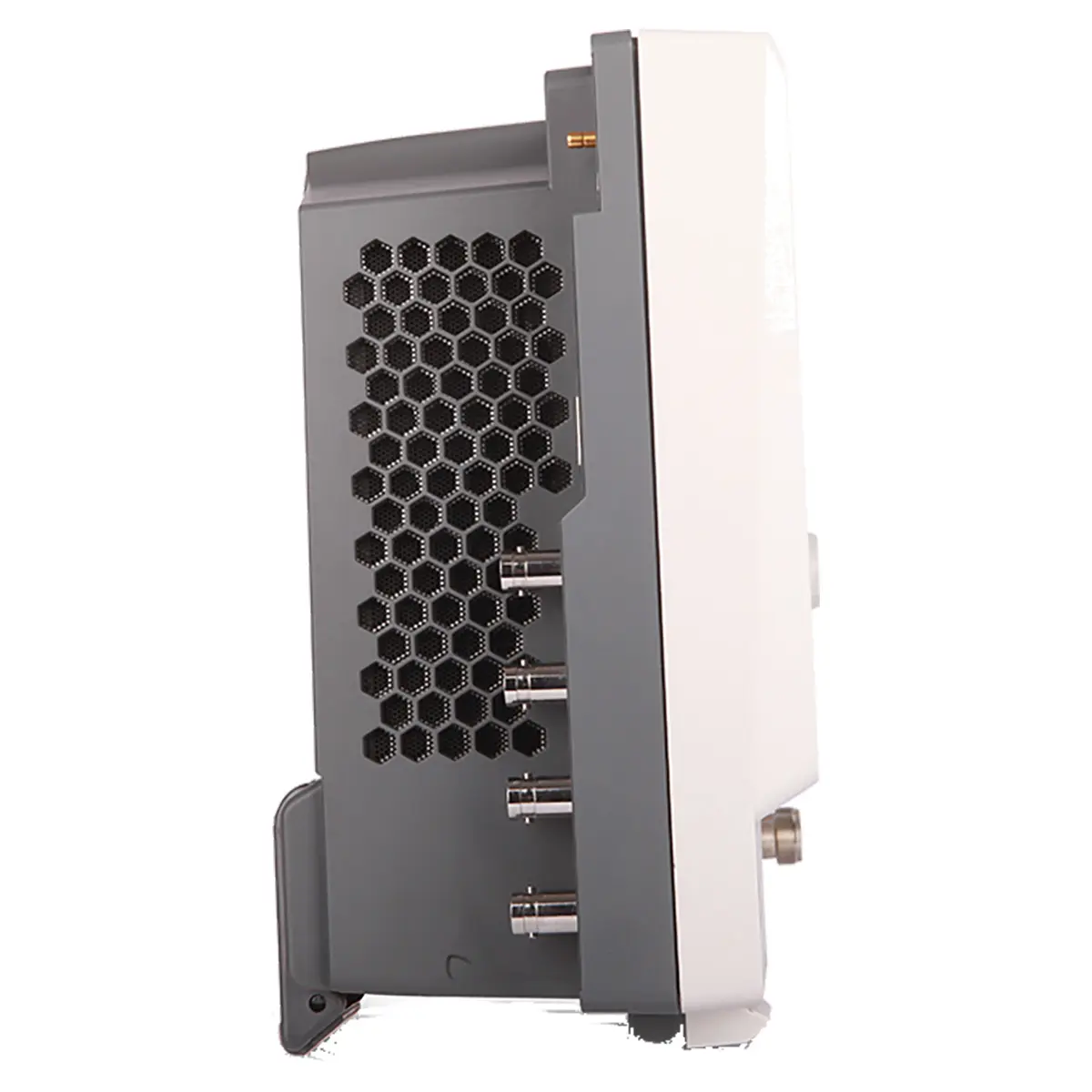

Входы/Выходы
ВЧ вход	разъем N-типа (female) импеданс 50 Ом
Вход / Выход внутреннего источника опорного сигнала	частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом
Вход / Выход внешнего источника опорного сигнала	частота 10 МГц выходной уровень от +3 дБм до +10 дБм, +7 дБм (тип.) разъем BNC-тип (female) импеданс 50 Ом
Вход внешнего запуска 1	разъем BNC-тип (female) импеданс ≥1 кОм уровень запуска: 5 В TTL уровень
Вход внешнего запуска 2 /Выход синхронизации	Разъем BNC-тип (female) импеданс ≥1 кОм (вход внешнего запуска 2) импеданс 50 Ом (выход синхронизации) уровень запуска: 5 В TTL уровень
Выход ПЧ	частота 430 МГц±20 МГц разъем SMB (male) импеданс 50 Ом
Общие данные
Дисплей	10,1" сенсорный экран, 1024 х 600 пикселей
Память	внутренняя: 512 Мб внешняя: USB-флэш накопитель
Интерфейсы	USB, LAN, HDMI
Электропитание	220 В, 50 Гц, макс. 90 Вт со всеми опциями
Диапазон рабочих температур	от 0 до 50 °C
Габаритные размеры	410 x 224 х 135 мм
Масса	4,65 кг

Описание

Анализатор спектра реального времени RIGOL RSA3015E, благодаря многофункциональности и поддержке опционального наращивания базовых возможностей, характеризуется высокой гибкостью, позволяя решать широкий круг задач на разных этапах проектирования, в ходе отладки и производства различных систем и оборудования. Данная модель обладает самой доступной ценой среди измерителей с частотным диапазоном до 1,5 Гц и аналогичной функциональностью, предлагаемых другими производителями. У E-модификации предусмотрена возможность работы в режиме демодуляции ASK/FSK, что делает данный прибор оптимальным решением для разработки и тестирования устройств интернета вещей и беспроводных систем ближнего радиуса действия.

Функциональные возможности

Как комбинированный прибор, реализующий технологию Ultra-Real, модель RIGOL RSA3015E совмещает в себе функции классического анализатора спектра, выполняя последовательное сканирование с помощью перестраиваемого цифрового фильтра ПЧ в режиме GPSA, и анализатора спектра реального времени, позволяя просматривать сложный сигнал без пропусков и перерывов при использовании режима RTSA. При задействовании дополнительных фильтров, квазипикового детектора и соответствующего ПО прибор может применяться для предварительного тестирования на электромагнитную совместимость.

Преимущества

Расширенный перечень поддерживаемых визуализаций частотного спектра в реальном времени, с возможностью их комбинирования, упрощает анализ данных в ходе отладки объектов контроля, позволяя выявлять взаимосвязанные события.
Высокое быстродействие - анализатор спектра позволяет детектировать импульсные сигналы с POI от 9,3 мс стандартно и 7,45 мс опционально.
Функция запуска по маске в режиме RTSA упрощает выявление малозаметных и специфических сигналов со сложным поведением, соответствующих настраиваемому шаблону с выбираемыми амплитудными и частотными параметрами.

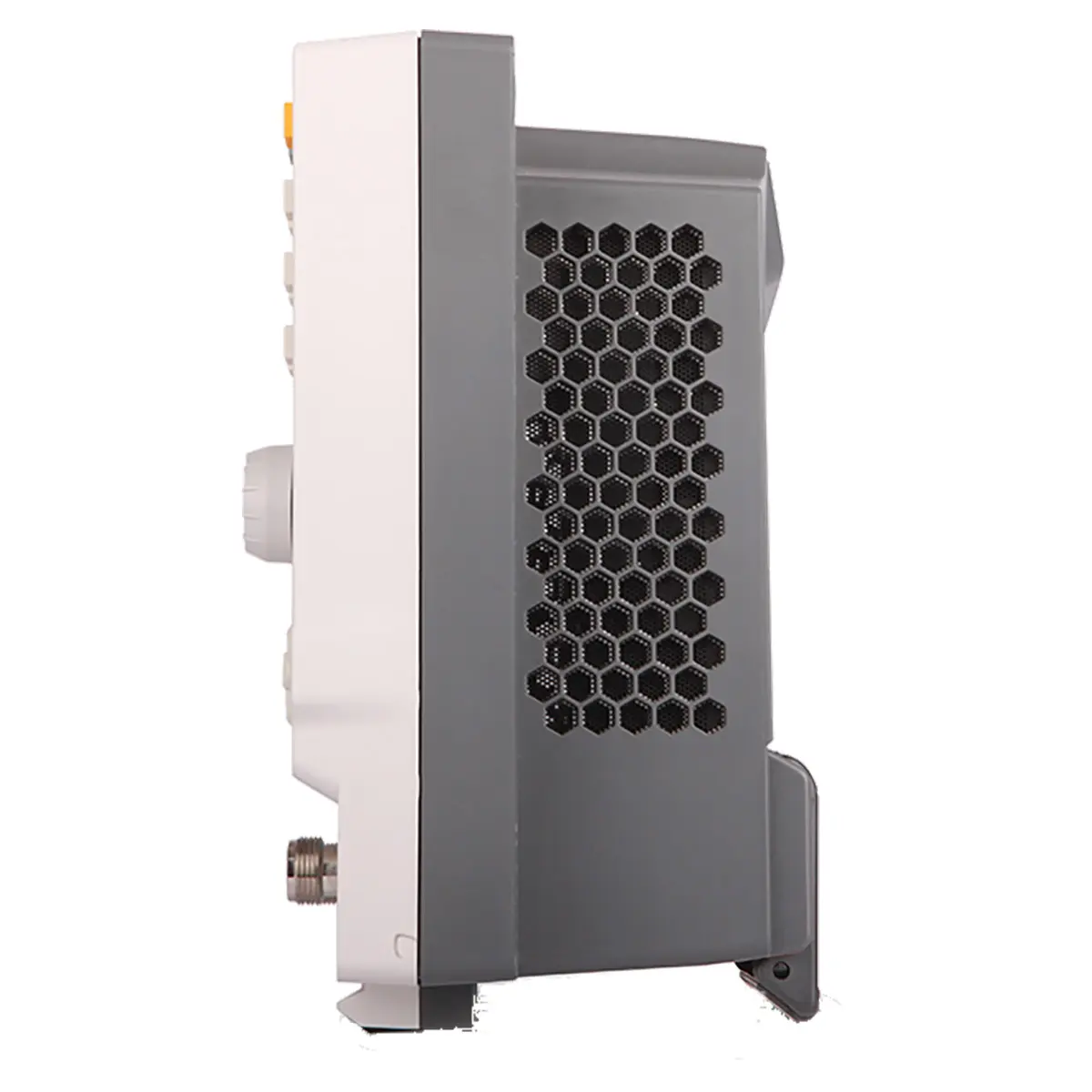

Конструкционные особенности

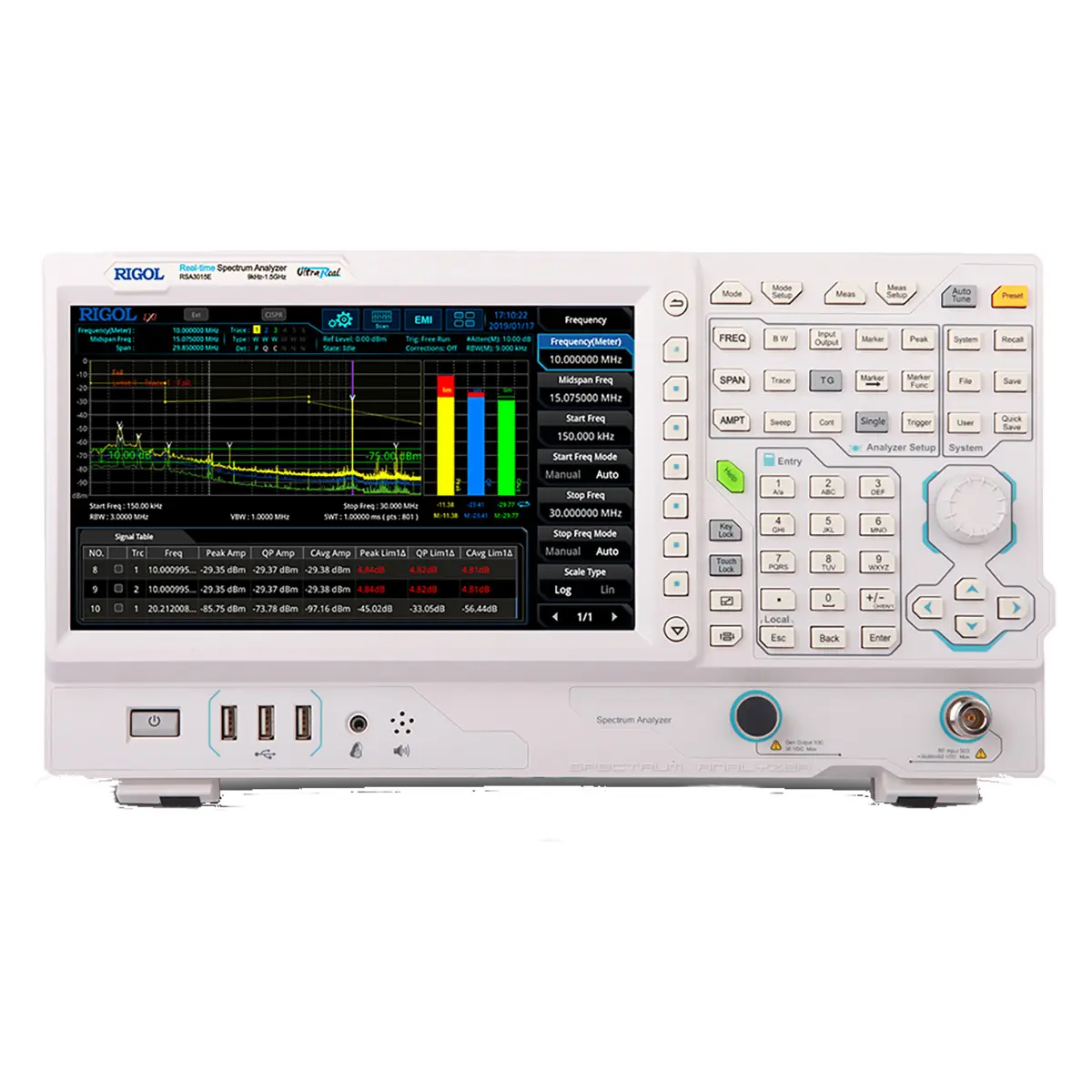

Благодаря сенсорному мультитач-дисплею и традиционному кнопочному интерфейсу анализатор RIGOL RSA3015E характеризуется гибкостью и наглядностью управления. Наличие трех портов USB на передней панели обеспечивает одновременное подключение к прибору клавиатуры, мыши и съемного устройству переноса информации. К USB коннектору с тыльной стороны можно подсоединить переходник GPIB. Оборудование также снабжено интерфейсами для работы в дистанционном режиме под управлением ПК, HDMI-каналом для трансляции изображения, встроенным динамиком и акустическим выходом для подключения наушников.

Купить анализатор спектра реального времени RIGOL RSA3015E, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
