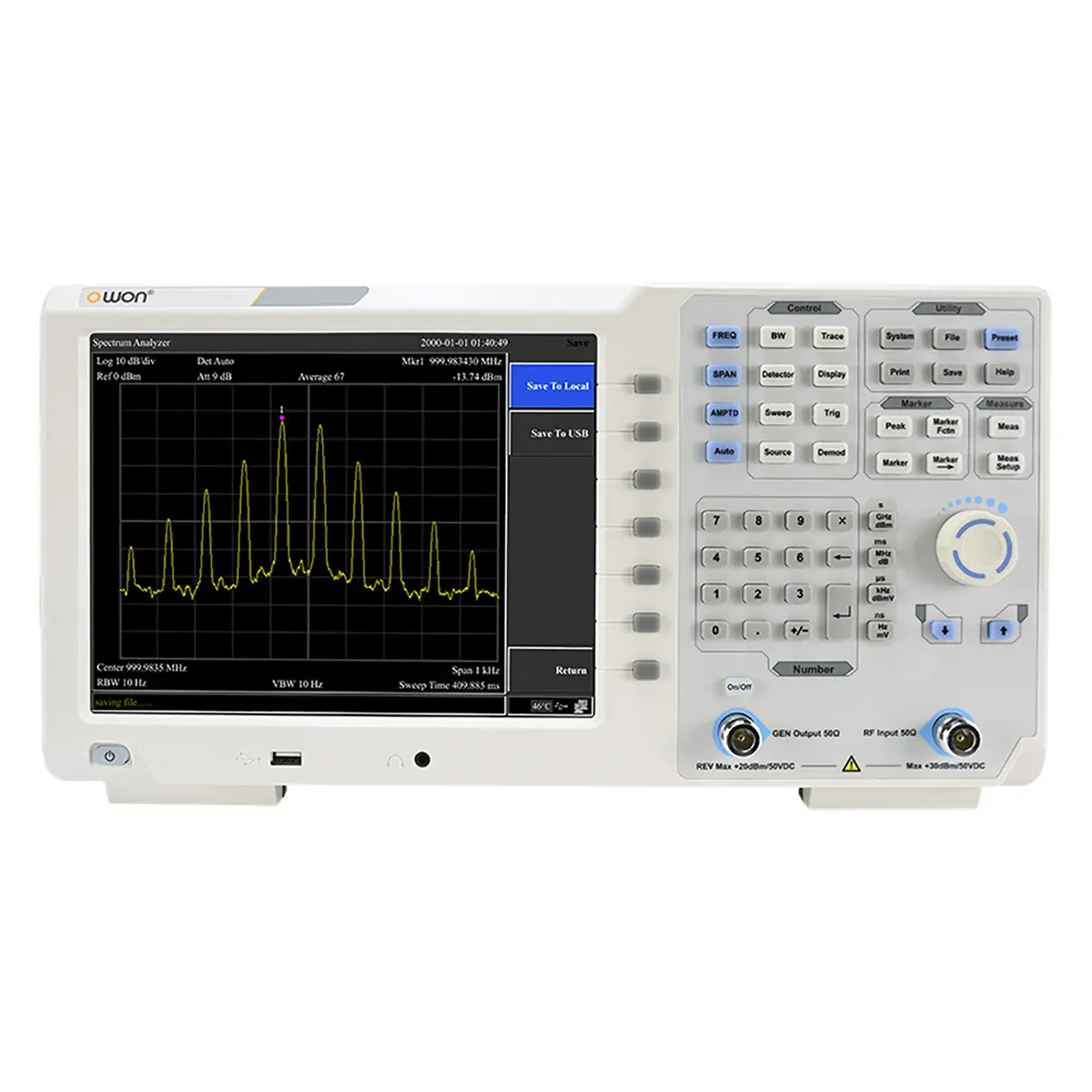

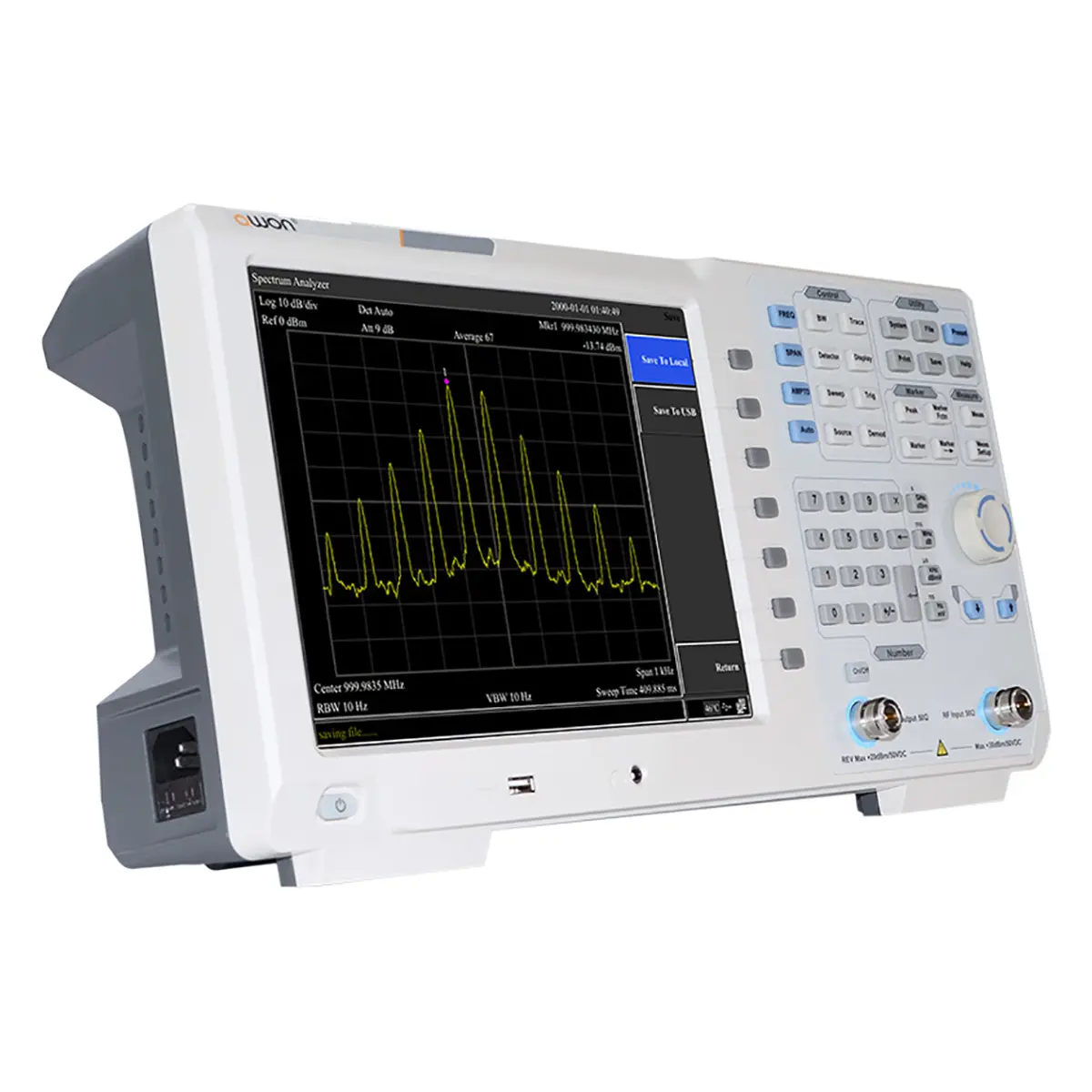

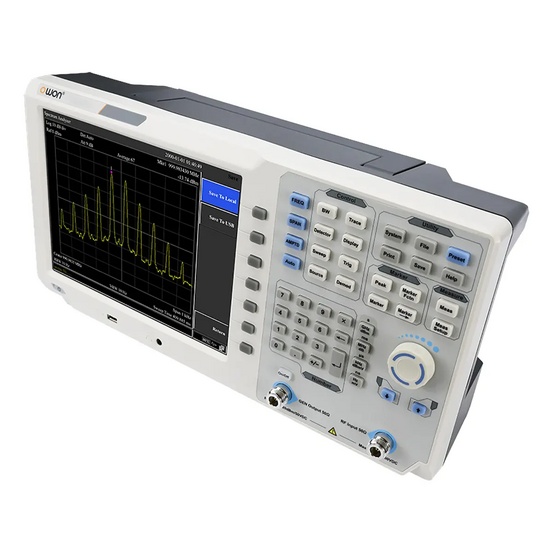

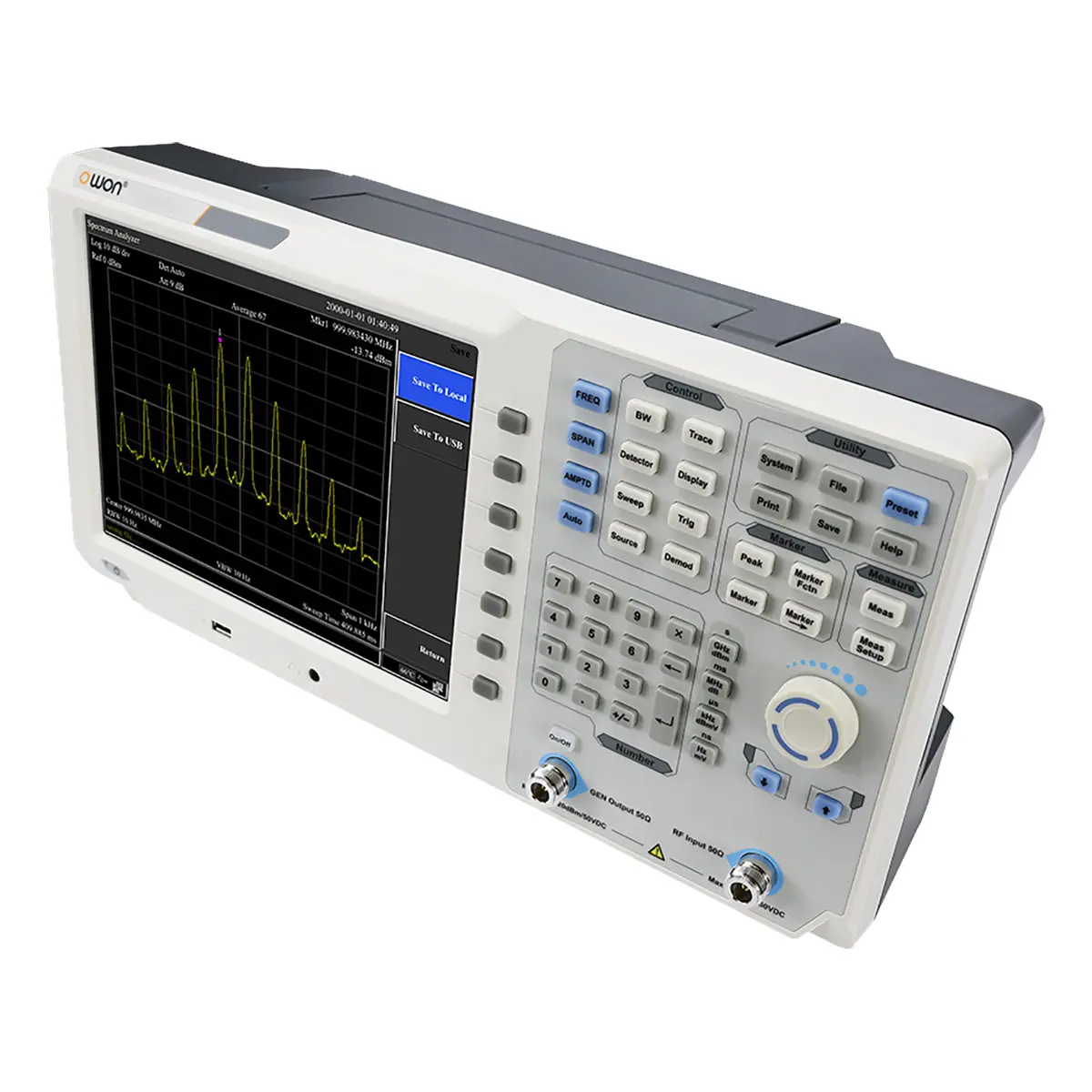

Анализатор спектра OWON XSA1015-TG

Наличие по запросу

Цена по запросу

Оформить заказ

Разрешение: 1 Гц

Средний уровень шума: 163 дБм

Количество трасс: 8

Габариты: 375 х 185 х 120 мм

Единица измерения координат уровня: dBm, dBμW, dBpW, dBmV, dBμV, W, V

Ложный генератор слежения: гармонический: - 20 дБн негармонический: - 20 дБн

Постоянное напряжение: 50 В

Способ обнаружения: положительный пик, отрицательный пик, нормальный, образец, среднеквадратичное значение, среднее напряжение, квазипик

Генератор слежения за изоляцией входных клемм: - 60 дБ

Функции трассировки: четкая запись, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустое значение, математическая трассировка

: ширина развёртки / (точность развёртки - 1)

Диапазон уровня выходной мощности: от - 40 дБмВт до 0 дБмВт

: от 100 кГц до 1,5 ГГц

Разрешение выходного уровня: 1 дБ

: USB, HDMI

Выходная плоскостность: 50 МГц, ± 3 дБ

Частотный диапазон: 9 кГц - 1,5 ГГц

Точность полосы пропускания: < 5% стандартно

Полоса пропускания: от 1 Гц до 1 МГц, в последовательности 1-3-5-10 шагов

Диапазон измерения амплитуды: средний уровень шумов до +10 дБм, от 100 кГц до 10 МГц, предусилитель выключен средний уровень шумов до +20 дБм, от 10 МГц до 1,5 ГГц, предусилитель выключен

Диагональ дисплея: 10,9 дюйма

Непрерывная радиочастотная мощность: затухание = 40 дБ, +20 дБм (100 мВ)

Смещение: 10 кГц < -106 дБн/Гц 100 кГц < -104 дБн/Гц 1 МГц < -115 дБн/Гц

Макс. уровень повреждения: +30 дБм (1 Вт)

Предусилитель выключен: < 0,7 дБ

Диапазон развертки: 0 Гц, 100 Гц до максимальной частоты прибора

Предусилитель включен: < 1,0 дБ

Полоса разрешения: 200 Гц, 9 кГц, 120 кГц, 1 МГц

Ось логарифмического уровня: 0,01 - 1000 дБ

Вес: 5 кг

Ось линейного уровня: от 0 до контрольного уровня

Дисплей: ЖК-экран, разрешение 1024 x 768 пикселей

Полоса пропускания видео: от 10 Гц до 3 МГц, в последовательности 1-3-5-10

Количество точек отображения: 801

Частотный диапазон	9 кГц - 1,5 ГГц
Разрешение	1 Гц
Ширина развёртки частоты
Диапазон развёртки	0 Гц, 100 Гц до максимальной частоты прибора
Точность	ширина развёртки / (точность развёртки - 1)
Пропускная способность
Полоса пропускания	от 1 Гц до 1 МГц, в последовательности 1-3-5-10 шагов
Точность полосы пропускания	< 5% стандартно
Полоса пропускания видео	от 10 Гц до 3 МГц, в последовательности 1-3-5-10
Полоса разрешения	200 Гц, 9 кГц, 120 кГц, 1 МГц
Амплитуда и уровень
Диапазон измерения амплитуды	средний уровень шумов до +10 дБм, от 100 кГц до 10 МГц, предусилитель выключен средний уровень шумов до +20 дБм, от 10 МГц до 1,5 ГГц, предусилитель выключен
Постоянное напряжение	50 В
Непрерывная радиочастотная мощность	затухание = 40 дБ, +20 дБм (100 мВ)
Макс. уровень повреждения	+30 дБм (1 Вт)
Средний уровень шума
Предусилитель выключен	от 9 кГц до 1 МГц: -95 дБм < -88 дБм от 1 МГц до 500 МГц: -140 дБм < -130 дБм от 500 МГц до 1,5 ГГц: -138 дБм < -128 дБм
Предусилитель включен	от 100 кГц до 1 МГц: -135 дБм < -128 дБм от 1 МГц до 500 МГц: -160 дБм < -150 дБм от 500 МГц до 1,5 ГГц: -158 дБм < -148 дБм
Фазовый шум
Смещение	10 кГц < -106 дБн/Гц 100 кГц < -104 дБн/Гц 1 МГц < -115 дБн/Гц
Средний уровень шума	163 дБм
Диапазон отображения уровня
Единица измерения координат уровня	dBm, dBμW, dBpW, dBmV, dBμV, W, V
Ось логарифмического уровня	0,01 - 1000 дБ
Ось линейного уровня	от 0 до контрольного уровня
Количество точек отображения	801
Количество трасс	8
Способ обнаружения	положительный пик, отрицательный пик, нормальный, образец, среднеквадратичное значение, среднее напряжение, квазипик
Функции трассировки	четкая запись, максимальное удержание, минимальное удержание, среднее значение, просмотр, пустое значение, математическая трассировка
Частотная характеристика
Предусилитель выключен	< 0,7 дБ
Предусилитель включен	< 1,0 дБ
Следящий генератор (tracking generator)
Диапазон частот	от 100 кГц до 1,5 ГГц
Диапазон уровня выходной мощности	от - 40 дБмВт до 0 дБмВт
Разрешение выходного уровня	1 дБ
Выходная плоскостность	50 МГц, ± 3 дБ
Ложный генератор слежения	гармонический: - 20 дБн негармонический: - 20 дБн
Генератор слежения за изоляцией входных клемм	- 60 дБ
Общие характеристики
Дисплей	ЖК-экран, разрешение 1024 x 768 пикселей
Диагональ дисплея	10,9 дюйма
Интерфейс	USB, HDMI
Габариты	375 х 185 х 120 мм
Вес	5 кг

Описание

Анализатор спектра OWON XSA1015-TG - это портативный инструмент, который предназначен для глубокого анализа частотного спектра сигналов и стал незаменимым помощником для инженеров, исследователей и специалистов в области радиосвязи.

Широкий диапазон частот

Прибор способен работать в диапазоне от 1,5 ГГц, что позволяет анализировать сигналы в большом спектре частот. Это делает его идеальным решением для различных приложений, включая тестирование беспроводных систем, изучение радиочастотных сигналов и исследование электромагнитных помех.

Высокая чувствительность и точность

Анализатор спектра предлагает впечатляющие характеристики, которые обеспечивают высокую чувствительность и точность измерений. Показатели фазового шума на уровне -82 дБн/Гц при отстройке 10 кГц и -100 дБн/Гц при отстройке 100 кГц делают эту модель одной из лучших в своем классе. Минимальный отображаемый уровень шума (DANL) составляет -160 дБм, что позволяет обнаруживать даже самые слабые сигналы, которые могли бы быть пропущены менее чувствительными устройствами.

Разрешение по частоте и погрешность измерений

Прибор способен детализировать частотный спектр сигналов, позволяя пользователю проводить глубокий анализ и выявлять даже незначительные изменения в характеристиках сигналов. Погрешность измерения амплитуды составляет всего 1,5 дБ, что гарантирует высокую точность при работе с различными сигналами.

Максимальный уровень измеряемого сигнала

OWON XSA1015-TG способен исследовать сигналы с максимальным измеряемым уровнем +20 дБм. Это позволяет инженерам и исследователям работать с сигналами различной интенсивности, от слабых до мощных, что делает анализатор универсальным инструментом для множества приложений.

Многофункциональные интерфейсы

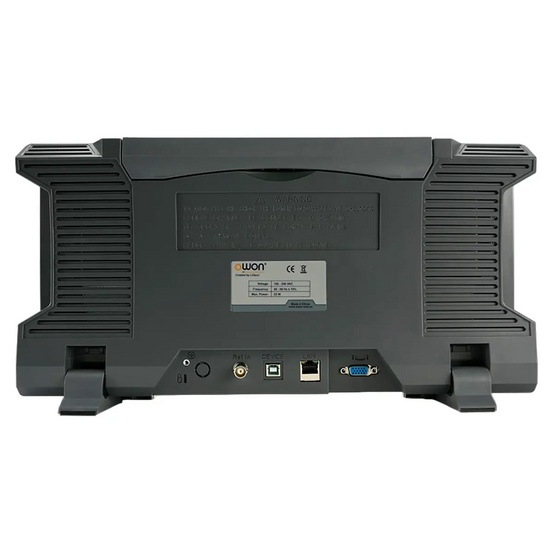

Для удобства работы и подключения к другим устройствам, оборудование комплектуется разнообразными интерфейсами: USB-device, LAN, VGA, разъёмом для наушников и USB-host. Это обеспечивает возможность интеграции прибора в различные системы и упрощает процесс передачи данных и визуализации результатов.

Купить анализатор спектра OWON XSA1015-TG , а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
