Описание

Опция R&S®VSE-K70 гибко анализирует одиночные несущие частоты с цифровой модуляцией вплоть до битового уровня. Четко структурированная концепция управления упрощает измерения, несмотря на широкий диапазон инструментов анализа.

Особенности и преимущества опции R&S®VSE-K70:

Гибкий анализ модуляции от MSK до 4096QAM.

Форматы модуляции:

2FSK, 4FSK, 8FSK
MSK, GMSK, DMSK
BPSK, QPSK, offset QPSK, DQPSK, 8PSK, D8PSK, π/4‑DQPSK, 3π/8-8PSK, π/8-D8PSK
16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 512QAM, 1024QAM, 2048QAM, 4096QAM
16 APSK (DVB-S2), 32 APSK (DVB-S2), 2 ASK, 4 ASK, π/4‑16QAM (EDGE), –π/4-16QAM (EDGE)

Многочисленные настройки под конкретные стандарты.

Определяемые пользователем сигнальные созвездия и соответствия.
GSM, GSM/EDGE.
3GPP WCDMA, EUTRA/LTE, CDMA2000®.
TETRA, APCO25.
Bluetooth®, ZigBee.
DECT, DVB-S2.

Простота работы с графической поддержкой.

Благодаря четкой визуализации этапов демодуляции и соответствующих настроек даже новички и неопытные пользователи смогут найти правильные настройки. Опираясь на характеристики анализируемого сигнала (формат модуляции, использование непрерывного или импульсного режима, символьная скорость и фильтрация передаваемого сигнала), пользователи быстро находят полезные настройки.

Гибкие инструменты детального анализа сигналов упрощают поиск неисправностей.

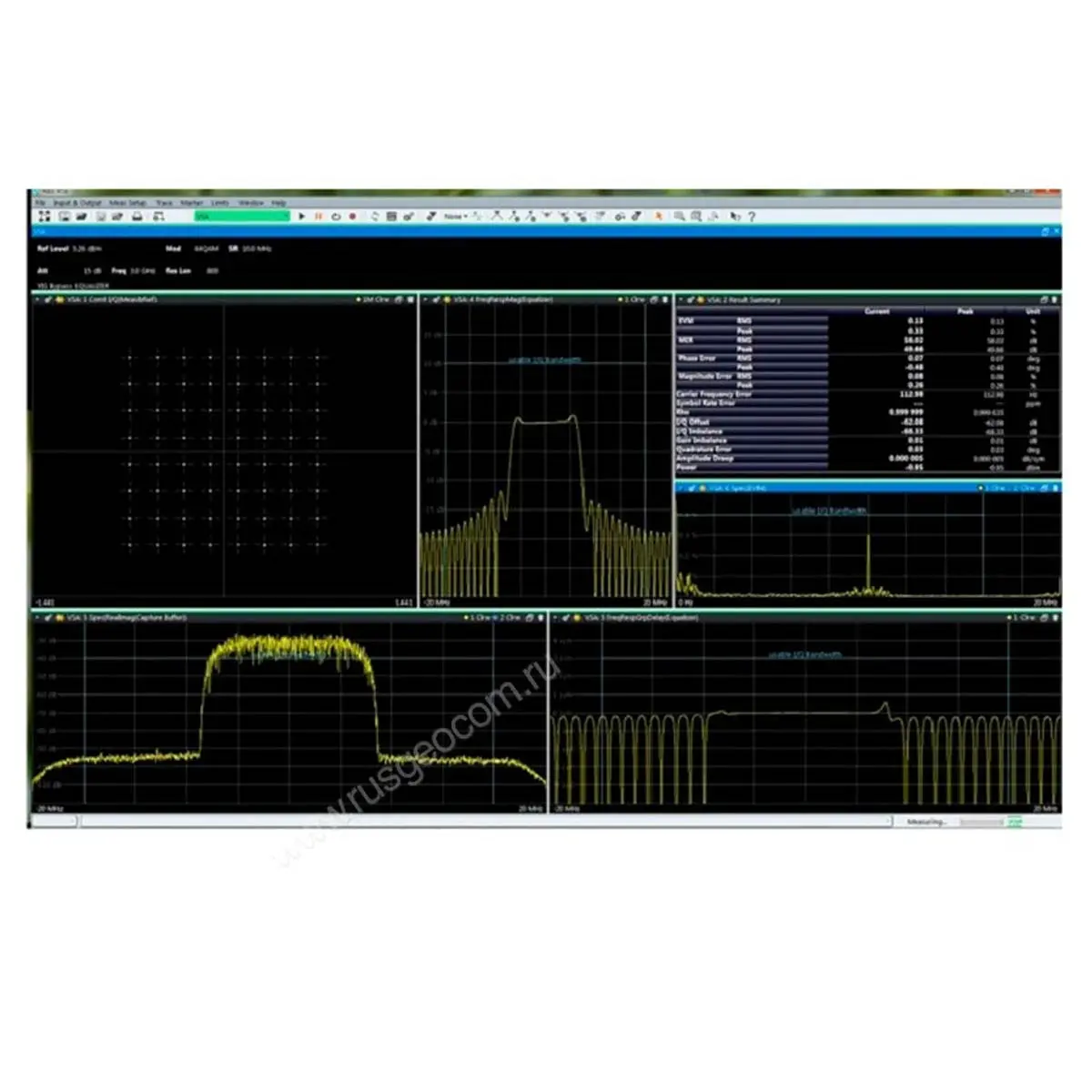

Отображение вариантов выбора для амплитуды, частоты, фазы, I/Q, глазковой диаграммы; погрешности амплитуды, фазы или частоты; сигнального созвездия или векторной диаграммы.
Анализ ВЧ-сигналов или аналоговых и цифровых модулирующих сигналов.
Статистические оценки.
Представление гистограммы.
Стандартное отклонение и 95-й процентиль в сводке результатов.
Спектральный анализ измерения и сигнал ошибки помогают пользователям находить ошибки сигналов, такие как неправильная фильтрация или паразитные излучения.
Гибкий поиск пакетов для анализа сложных комбинаций сигналов, коротких пакетов или сочетаний сигналов — эти возможности выходят за рамки областей применения многих анализаторов сигналов.
Вычисление битовых ошибок на основе известных последовательностей данных.
Корректор для поиска оптимальной схемы фильтра.
