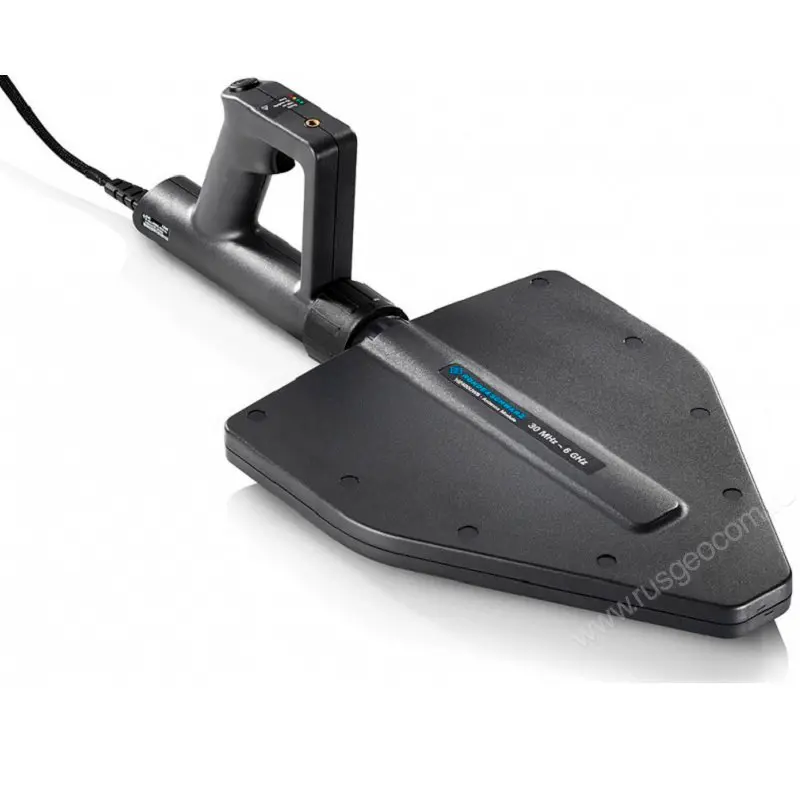

Ручная направленная антенна (рукоятка) Rohde&Schwarz HE400 для векторных анализаторов цепей

Наличие по запросу

Цена по запросу

Оформить заказ

: От –25° C до +70°C

Мощность на ВЧ-входе:

Пробивная напряженность поля:

Входной импеданс:

Нагрев во влажной среде:

: От 8,3 кГц до 8 ГГц

Максимальная частота:

Длина × высота x диаметр:

Рабочие условия эксплуатации температура окружающего воздуха:

Диапазон напряженностей:

Изотропность:

Назначение:

Диапазон изменения коэффициентов калибровки:

Тип опции:

Диапазон частот R&S®HE400HF:

Пределы допускаемой относительной погрешности измерения напряженности электромагнитного поля совместно с анализатором спектра FSH4/8 с доверительной вероятностью 95%:

Масса, не более:

Диапазон частот R&S®HE400VHF:

Измерения мощности:

Волновое сопротивление:

Диапазон частот R&S®HE400LP:

Размеры:

Опция:

Диапазон частот R&S®HE400UWB:

Поляризация:

Диапазон частот R&S®HE400CEL:

Ёмкость:

Номинальный импеданс:

Сопротивление:

КСВН:

Вых. КСВН (от 1 МГц до 8 ГГц):

Размеры (диаметр х высота):

Вых. IP3 (от 1 МГц до 8 ГГц):

: От –10° C до +55°C

Вых. CP 1 дБ (от 10 МГц до 8 ГГц):

ВЧ-характеристики антенных модулей
Диапазон частот R&S®HE400HF	От 8,3 кГц до 30 МГц
Диапазон частот R&S®HE400VHF	От 20 до 200 МГц
Диапазон частот R&S®HE400LP	От 450 МГц до 8 ГГц
Диапазон частот R&S®HE400UWB	От 30 МГц до 6 ГГц
Диапазон частот R&S®HE400CEL	От 700 МГц до 2,5 ГГц
Поляризация	настраиваемая, линейная горизонтальная или вертикальная
Входной импеданс	50 Ω
КСВН	<3,5, тип. 2,0 (кроме ВЧ-модуля)
ВЧ-характеристики ручки антенны
Диапазон частот	От 8,3 кГц до 8 ГГц
Номинальный импеданс	50 Ω
Вых. КСВН (от 1 МГц до 8 ГГц)	<2,5, тип. 2.0
Вых. IP3 (от 1 МГц до 8 ГГц)	тип. 20 дБмВт
Вых. CP 1 дБ (от 10 МГц до 8 ГГц)	тип. 10 дБмВт
Мощность на ВЧ-входе	макс. 20 дБмВт
Пробивная напряженность поля	>10 В/м
Диапазон рабочих температур	От –10° C до +55°C
Диапазон температур хранения	От –25° C до +70°C
Нагрев во влажной среде	95 % при +25°C/+55°C
Размеры и вес (со сверхширокополосным модулем)
Длина × высота x диаметр	прибл. 600 × 285 x 60 мм
Масса	прибл. 1,0 кг

Описание

R&S®HE400 - портативная направленная антенна в первую очередь предназначена для обнаружения передатчиков и источников помех. Направление источников сигналов определяется посредством ориентации антенны в сторону максимального уровня сигнала.

Антенна оптимизирована для устройств от компании Rohde & Schwarz, например, для R&S®PR100 и R&S®FSH.

Особенности и преимущества антенны R&S®HE400:

Широкий динамический диапазон благодаря возможности переключения между активным и пассивным режимами (выкл./вкл. LNA).
Автоматическое определение поляризации и антенных модулей.
Кнопка внешнего запуска приемника.
Четкая диаграмма направленности с ориентацией передней части на максимальный уровень принимаемого сигнала в диапазоне частот ОВЧ, УВЧ и СВЧ.
Благодаря конструкции антенны и используемому материалу, которые обеспечивают минимальный вес, обеспечивается эксплуатация без износа.
Может использоваться при вертикальной или горизонтальной поляризации во всем частотном диапазоне.
В комплект поставки входят приемник GPS/ГЛОНАСС и электронный компас.
Может быть установлена на штативе (с резьбой 1/4”).
Переходник с резьбой для держателя планшета или смартфона.
Комплект сменных кабелей между антенной и приемником.

Купить ручную направленную антенну (рукоятку) Rohde&Schwarz HE400, а также получить консультацию специалистов вы можете в нашем магазине , по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
