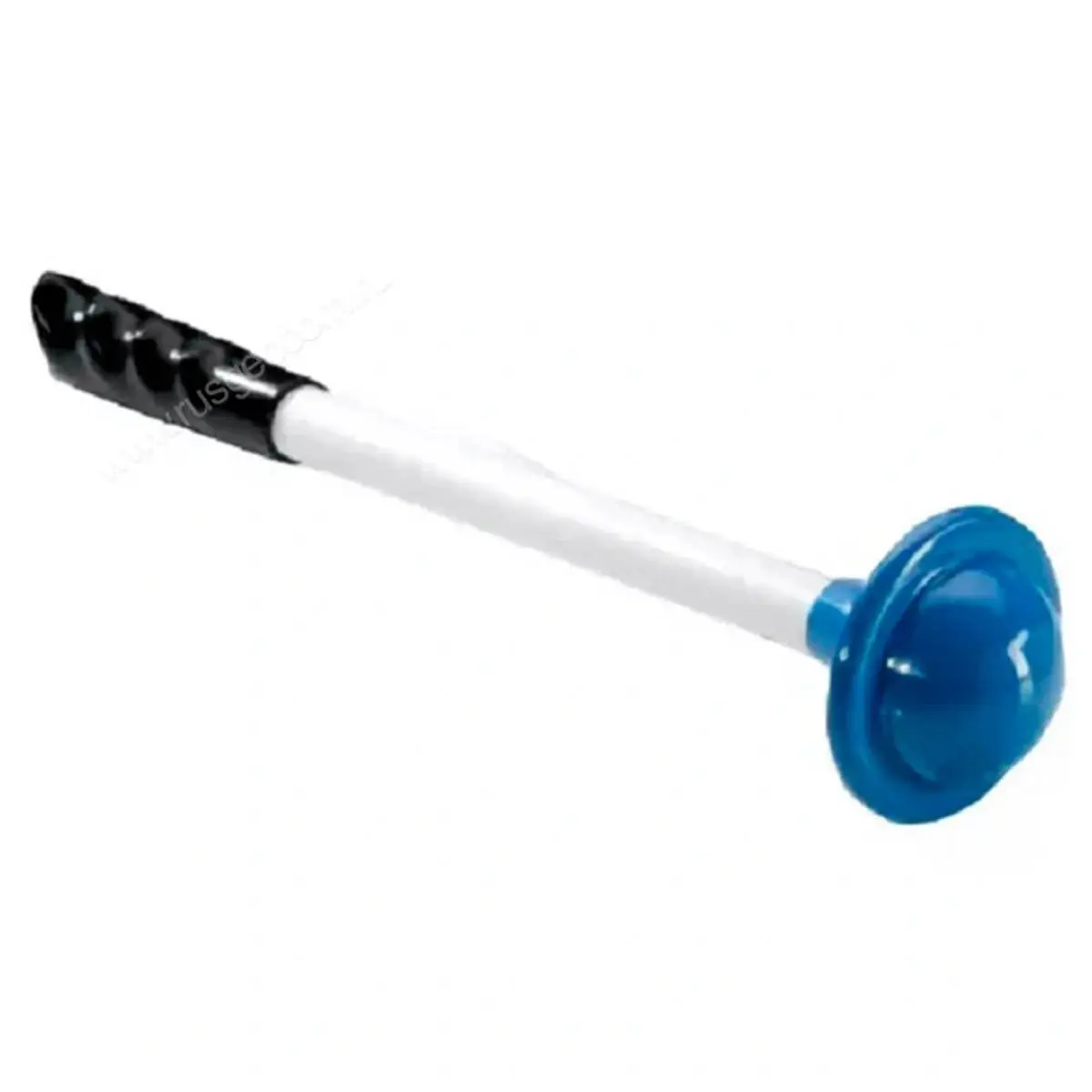

Изотропная антенна Rohde&Schwarz TSEMF-B2 для измерителей ЭМС

Наличие по запросу

Цена по запросу

Оформить заказ

Диапазон изменения коэффициентов калибровки: от 47 до 62 дБ

Тип опции:

Пределы допускаемой относительной погрешности измерения напряженности электромагнитного поля совместно с анализатором спектра FSH4/8 с доверительной вероятностью 95%: ± 4,0 дБ

Масса, не более: 0,95 кг

Измерения мощности:

Размеры:

Ёмкость:

Размеры (диаметр х высота): 87 × 415 мм

: от 700 МГц до 6 ГГц

Рабочие условия эксплуатации температура окружающего воздуха: от - 40 °С до + 85 °С

Диапазон напряженностей: от 1 мВ/м до 30 В/м

Изотропность: ± 3,0 дБ

Диапазон частот	от 700 МГц до 6 ГГц
Диапазон напряженностей	от 1 мВ/м до 30 В/м
Изотропность	± 3,0 дБ
Диапазон изменения коэффициентов калибровки	от 47 до 62 дБ
Пределы допускаемой относительной погрешности измерения напряженности электромагнитного поля совместно с анализатором спектра FSH4/8 с доверительной вероятностью 95%	± 4,0 дБ
Рабочие условия эксплуатации: температура окружающего воздуха	от - 40 °С до + 85 °С
Размеры (диаметр х высота)	87 × 415 мм
Масса, не более	0,95 кг

Описание

Антенны изотропные R&S TSEMF-B1, TSEMF-B2, TSEMF-B3 совместно с измерительными приемниками или анализаторами спектра предназначены для измерений напряжённости электромагнитного поля в диапазоне частот от 9 кГц до 6 ГГц.

Принцип действия антенн TSEMF-B1, TSEMF-B2, TSEMF-B3 основан на преобразовании напряженности переменного электромагнитного поля в напряжение переменного тока, передающееся в несимметричную линию с волновым сопротивлением 50 Ом, подключаемую к измерительному устройству.

Конструктивно антенны TSEMF-B1, TSEMF-B2, TSEMF-B3, состоят из трехосевого датчика с интегрированным ВЧ переключателем, при этом каждый из трех датчиков расположен ортогонально внутри корпуса антенны, чтобы обеспечивать сферическую диаграмму направленности антенны.

Измерение результирующей напряженности поля происходит посредством последовательного переключения трех элементов антенны с помощью переключателя. Управление переключателем осуществляется через многоконтактный кабель по ТТЛ-логике. При этом в случае использования анализаторов спектра R&S FSH4/8 возможно автоматическое переключение и проведение измерений.
