Прикладная микропрограмма R & S®FS-K30 предоставляет высококачественным анализаторам функции, которые возможны только при использовании специальных систем измерения шума.

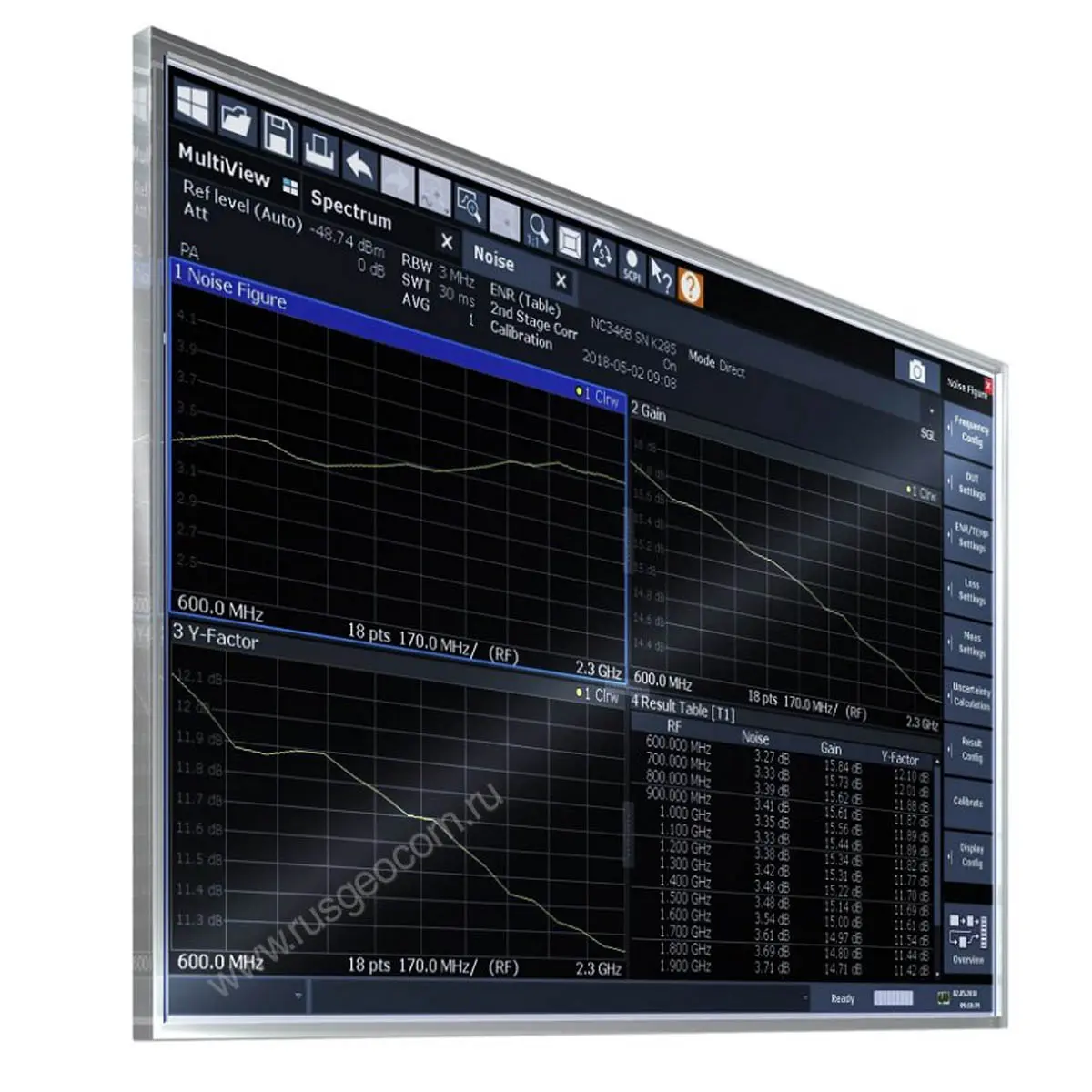

На определенной частоте или в выбираемом диапазоне частот могут быть измерены следующие параметры:
- Коэффициент шума в дБ.
- Температура шума в К.
- Усиление в дБ.
Комбинация прикладного программного обеспечения R & S®FS-K30 и анализаторов R & S®FSP / FSU или R & S®FSQ обеспечивает следующие преимущества по сравнению с обычными системами измерения шума:
- Диапазон частот до 67 ГГц (в зависимости от модели анализатора) для измерений шума в диапазоне микроволн без необходимости использования дополнительного понижающего преобразователя.
- Разрешение полосы пропускания изменяется с шагом 1/2/3/5 (R & S®FSP: только 1/3) для оптимального соответствия узкополосным тестируемым устройствам.
Измерение шума:
- Диапазон уровня от 0 дБ до 25 дБ
- Разрешение 0,01 дБ
- Точность измерения ± 0,2 дБ (измерения с предварительным усилителем (усиление 20 дБ, коэффициент шума 5 дБ) и шириной полосы 1 МГц, действительны для DUT с коэффициентом шума от 1 дБ до 10 дБ и коэффициентом усиления> 10 дБ)
Измерение усиления:
- Диапазон уровня от 0 до 60 дБ
- Разрешение 0,01 дБ
- Точность измерения ± 0,2 дБ (предварительное усиление 20 дБ, коэффициент шума 5 дБ, ширина полосы 1 МГц)
Для повышения точности и повторяемости измерений настоятельно рекомендуется предусилитель (опция FSx-B25).
