Опция R&S®FSW-B512R делает R&S®FSW полнофункциональным анализатором спектра и сигналов со встроенной функцией анализа в реальном масштабе времени.
Ключевые параметры при анализе в реальном масштабе времени:
- Длина БПФ - от 1024 до 32k
- Максимальная полоса анализа в реальном масштабе времени - 512 МГц
- Максимальная скорость вычисления БПФ - 1171875 БПФ/с
- Точка POI - 0,91 мкс
- Конфигурируемая пользователем полоса разрешения (RBW) в виде отношения полосы обзора к RBW - от 6,25 до 6400
Обнаружение сверхкоротких сигналов или сигналов с быстрой перестройкой частоты

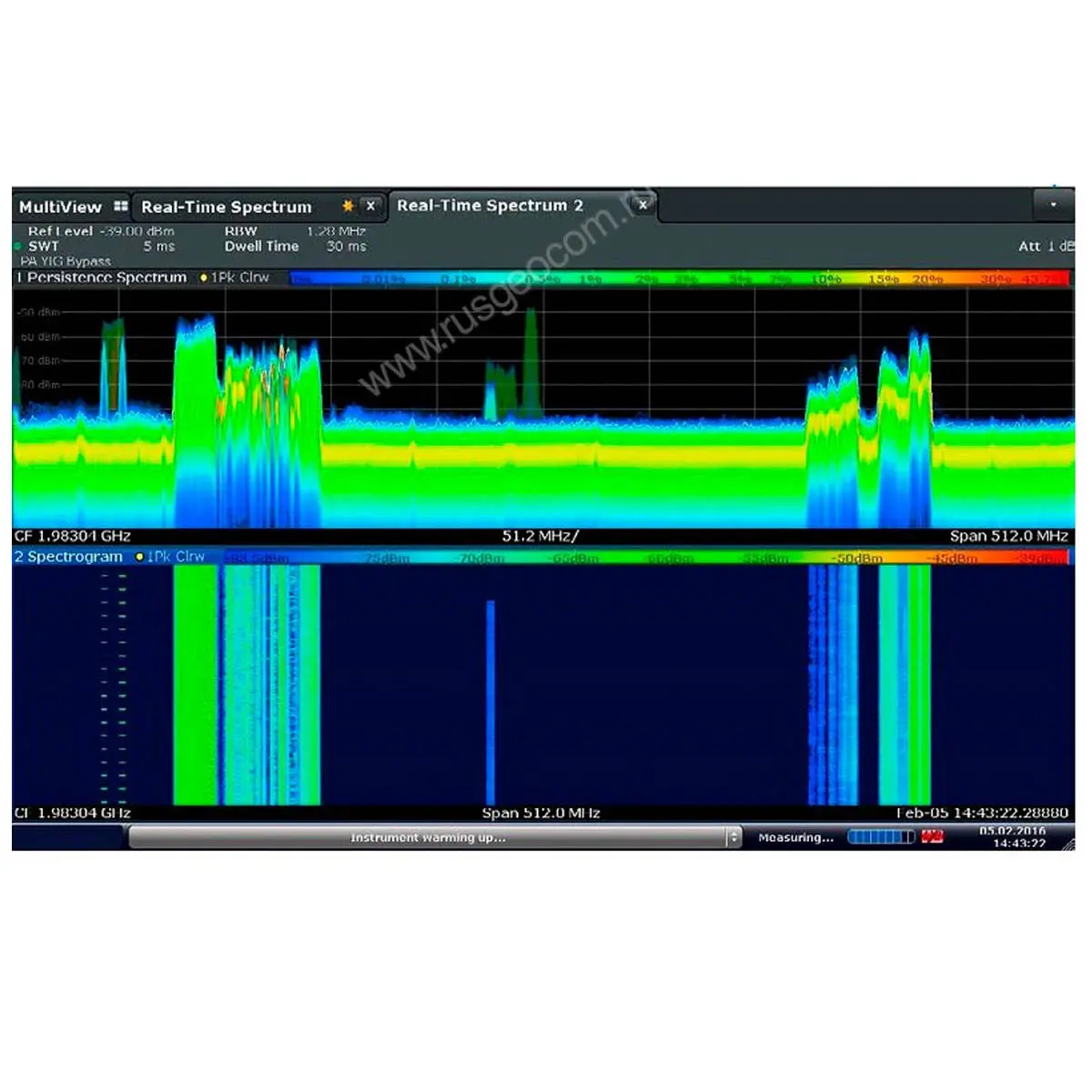

Опция реального времени R&S®FSW-B512R анализатора R&S FSW позволяет надежно обнаруживать сверхкороткие спорадические помехи в наносекундном диапазоне даже в непосредственной близости от мощных несущих — в полосе частот до 512 МГц. Возможности обнаружения реализуются с помощью мгновенного спектра, спектрограммы реального времени, а также (в режиме послесвечения) спектра в реальном масштабе времени с амплитудами сигналов, показанных разными цветами в зависимости от их частоты появления (спектр послесвечения). Непрерывное отображение спектра требуется, например, для анализа существующих алгоритмов скачкообразной перестройки частоты или создания их альтернативных вариантов с целью избегания коллизий (взаимовлияния) между сигналами разных стандартов, работающих в одном и том же частотном диапазоне (например. WLAN and Bluetooth®).
