Анализ импульсных сигналов Rohde&Schwarz VSE-K6 для анализаторов спектра и сигналов

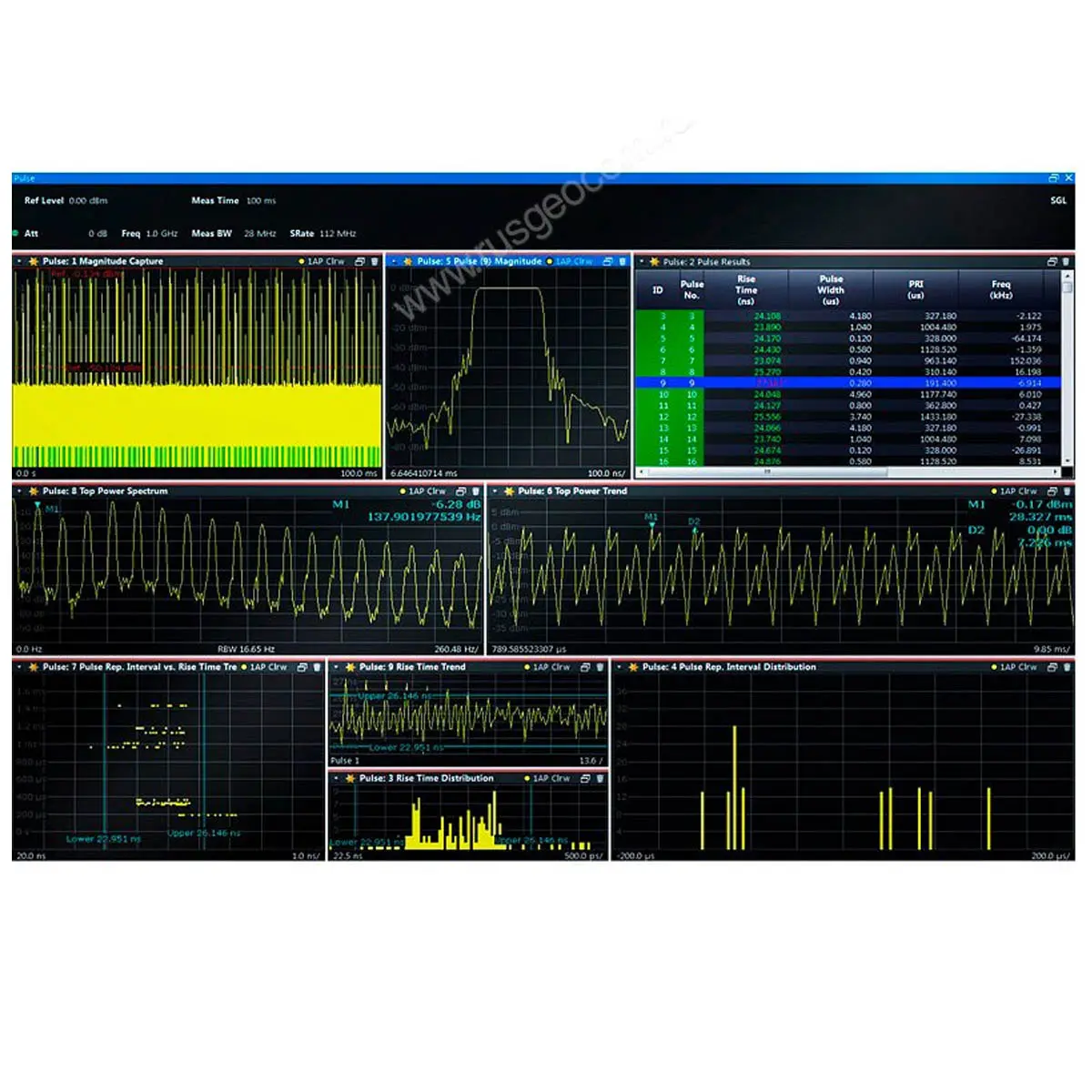

Опция R&S®VSE-K6 измеряет все необходимые параметры импульса, такие как длительность, период, время нарастания и спада, падение мощности в импульсе и внутриимпульсная фазовая модуляция. Также выполняется анализ тенденций для большого количества импульсов. Пользователь выбирает результаты для одновременного отображения на экране. R&S®VSE выдает полную картину для радиолокационной системы в течение нескольких секунд.

Особенности и преимущества R&S®VSE-K6

• Параметры измерения:
• Параметры импульса: длительность импульса, частота повторения импульсов, период повторения импульсов, коэффициент заполнения, время нарастания/спада, время регулирования.
• Частота: несущая частота, сдвиг частот между импульсами, скорость линейной частотной модуляции, девиация частоты, погрешность частоты.
• Мощность: пиковая мощность, средняя мощность, отношение пиковой мощности к средней, межимпульсная мощность.
• Фаза: несущая фаза, разность фаз между импульсами, девиация фазы, погрешность фазы.
• Снижение амплитуды, пульсации, выброс.
• Функции измерения.
• Точечные измерения импульсов: частота, амплитуда, зависимость фазы от импульса, тренды и гистограммы для всех параметров.
• Статистика по импульсам: стандартное отклонение, среднее, максимум, минимум.
• Таблицы импульсов.
• Заданные пользователем параметры измерения.
