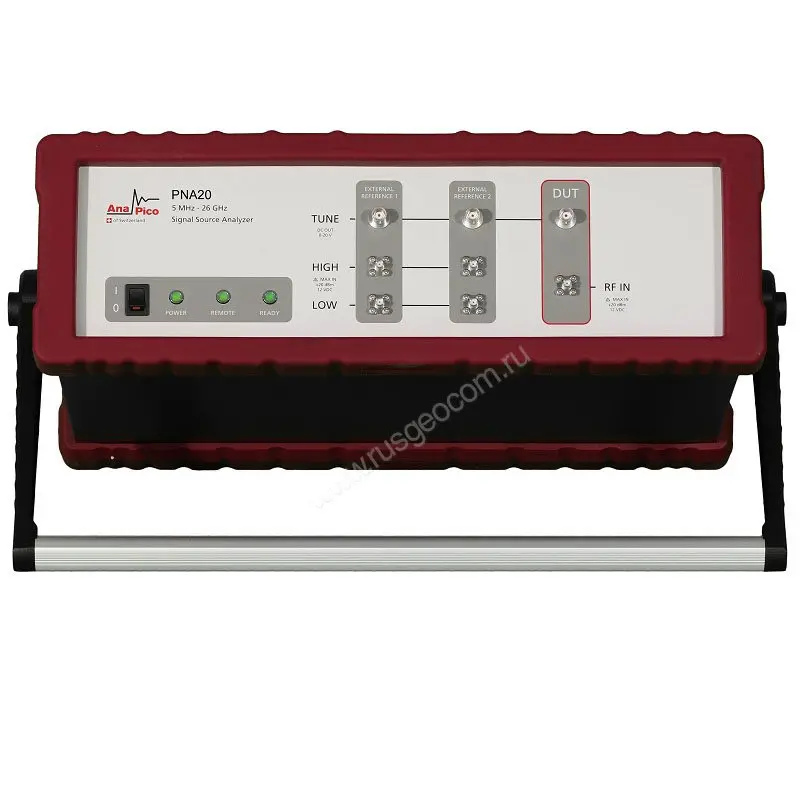

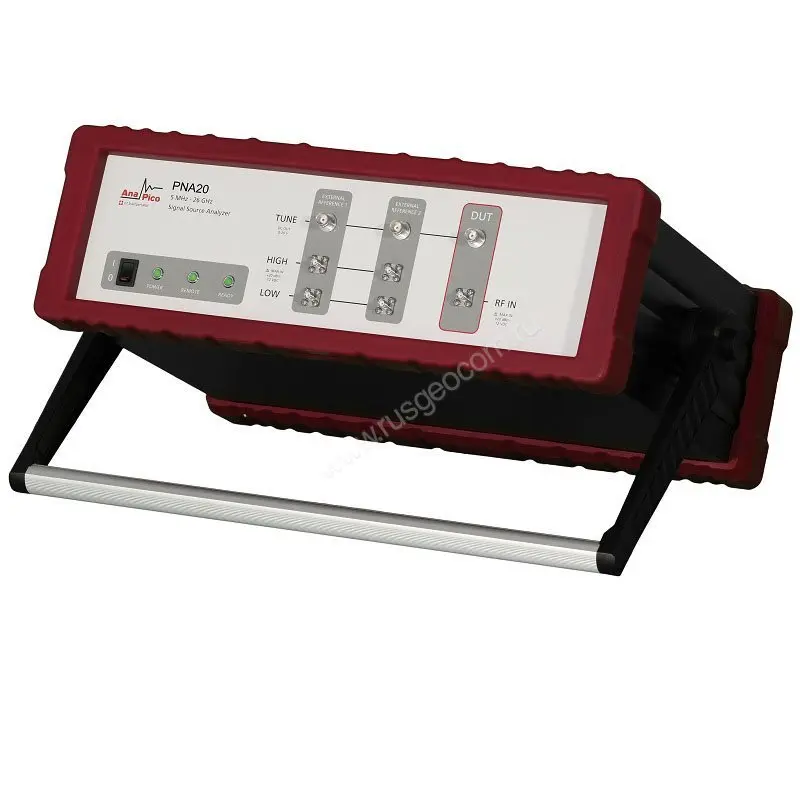

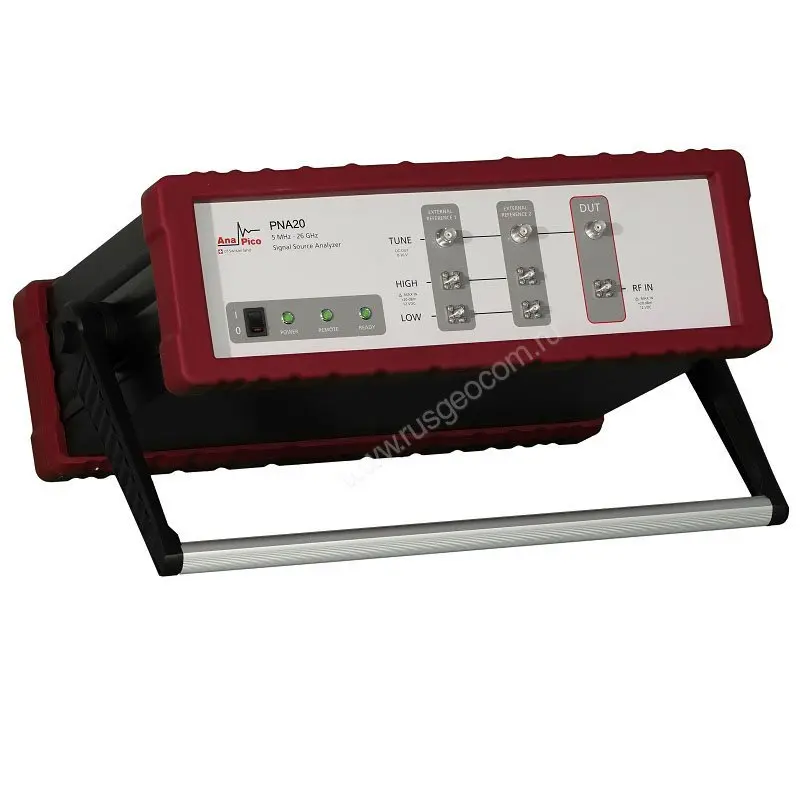

Анализатор фазовых шумов PNA20 AnaPico, диапазон рабочих частот от 5 МГц до 26 ГГц, чуствительность измерения до -190 дБн/Гц, измерение вносимых фазовых шумов.
Анализаторы фазовых шумов производства швейцарской компании AnaPico — это интегрированное решение, которое включает в себя необходимый набор функций для анализа характеристик источников сигнала в диапазоне от ВЧ до СВЧ, таких как кварцевые генераторы, синтезаторы с ФАПЧ, тактовые генераторы, ГУН c ФАПЧ, генераторы с диэлектрическим резонатором и пр.
Анализаторы серии PNA приборы содержат двухканальную кросс-корреляционную систему с двумя внутренними перестраиваемыми опорными источниками, а также позволяют проводить измерения с использованием внешних опорных сигналов.
Анализаторы PNA обеспечивают весь спектр измерений, а именно:
- измерение уровня абсолютного и добавочного фазового шума;
- измерение уровня фазового шума в импульсном режиме;
- непосредственный доступ к двухканальному БПФ-анализатору 100 МГц;
- измерение переходных процессов (частотно-временной зависимости, анализ области модуляции);
- стендовое испытание генераторов (контроль перестройки, смещения частоты, измерение фазового шума, тока, мощности и т.д.);
- контроль спектра;
- выполнение функций частотомера / измерителя мощности
Дополнительно:
- Два программируемых малошумящих DC источника питания до 15 В и 600 мА
- Три малошумящих источника питания управляющего напряжения от -5 до +22 В
Благодаря отработанным методикам кросс-корреляционных измерений и алгоритмам автокалибровки высокая точность и воспроизводимость результатов измерений достигается даже при изменении состояния окружающей среды. Полностью автоматические захват частоты и автокалибровка существенно упрощают эксплуатацию и расширяют возможности применения прибора, что позволяет намного быстрее проводить измерения и повышает удобство работы в реальных условиях.

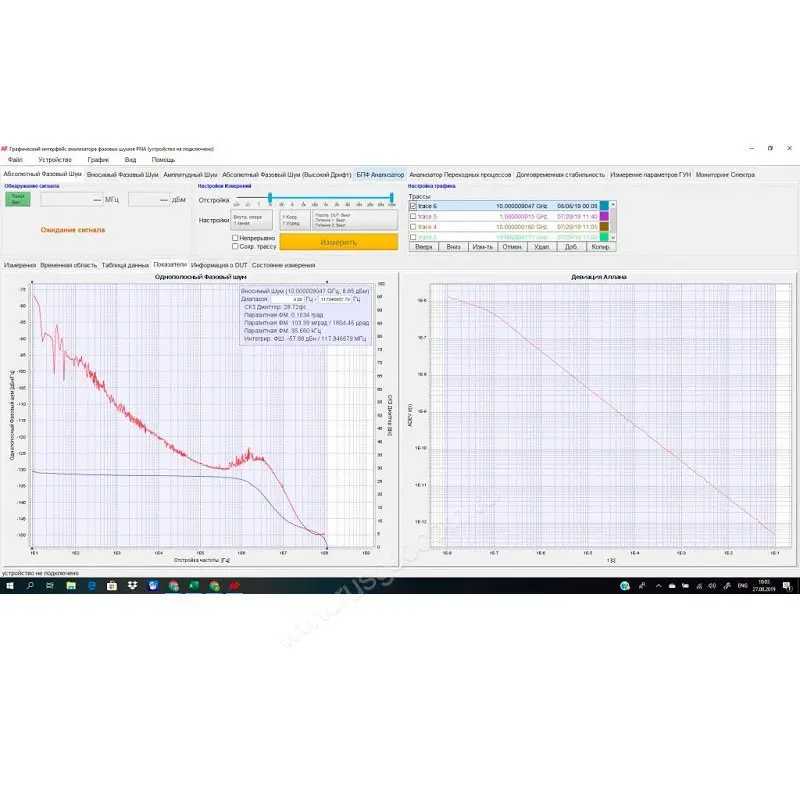

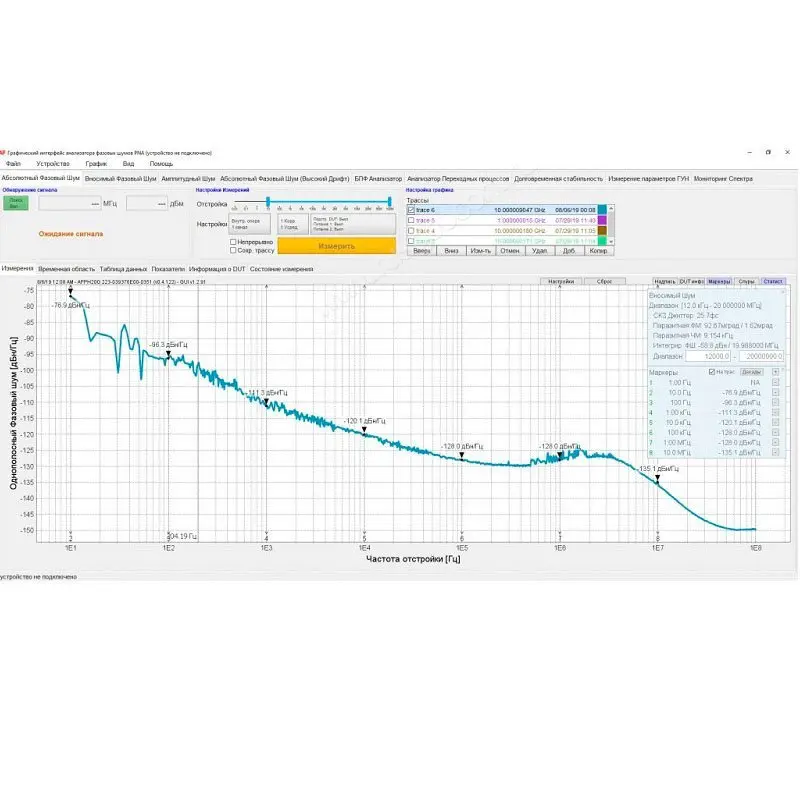

Данные анализаторы представляют собой компактные многофункциональные приборы, оснащаемые интерфейсами LAN (VXI-11), USB-TMC и GPIB (по заказу). Вместе с ними предоставляются не зависящий от платформы интуитивно-понятный графический интерфейс пользователя (ГИП), библиотека API и эффективный язык команд SCPI.
