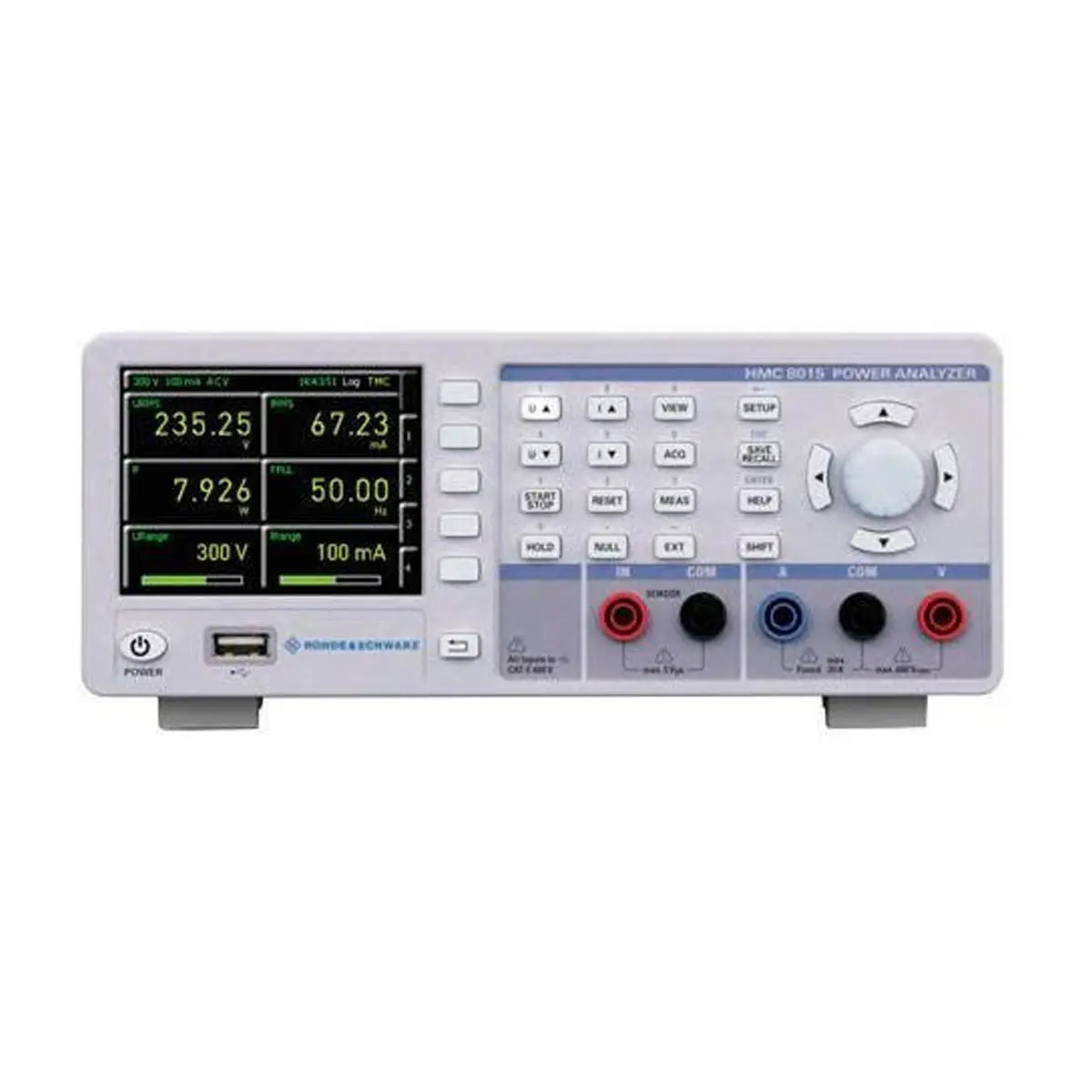

Анализатор мощности Rohde Schwarz HMC8015

Наличие по запросу

Цена по запросу

Оформить заказ

Аналоговая полоса пропускания		от 0 до 100 кГц
Погрешность по частоте		0,1 % от показаний
Разрешение АЦП	напряжение и ток	16 бит
Основная погрешность		0,05 % от показаний
Разрешение дисплея		5 разрядов, 10 обновлений/с
Частота дискретизации		500 кГц
Входной импеданс		2 МОм
Источники синхронизации ФАПЧ		U, I, внешний
Фильтры
Аналоговый сигнальный фильтр		1 кГц
Цифровой фильтр	зависит от измеряемой частоты	адаптивный фильтр
Частотный фильтр	не зависит от аналогового сигнального фильтра	500 Гц

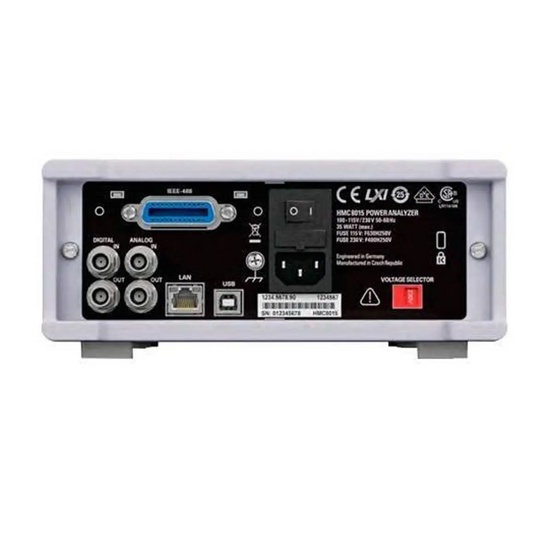

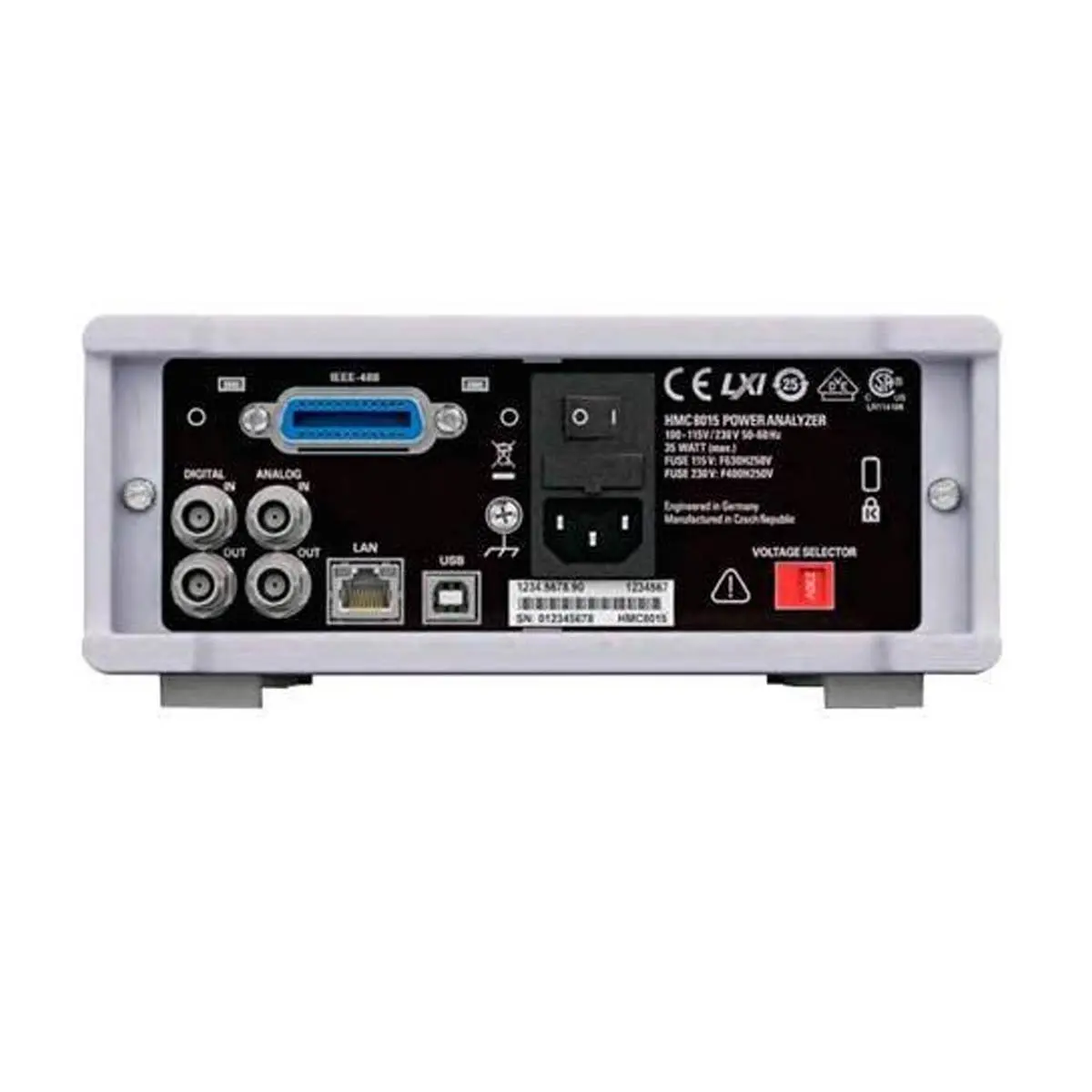

Дополнительные входы/выходы		BNC, на задней панели
Аналоговый вход		±10 В (U пик.)
Погрешность аналогового входа		0,5 % от показаний
Аналоговый выход		±5 В (U пик.)
Цифровой вход
Пределы (для функции отбраковки PASS/FAIL)	полоса пропускания	100 кГц
	PWM	1 кГц
	состояние	≤ 10 Гц
Сигнальный порог	логический нуль	от 0 до 2 В
	логическая единица	от 3 до 24 В
Цифровой выход	до 100 мА источник/нагрузка	5 В, TTL
Дисплей		8,9 см (3,5") TFT (цветной)
	разрешение	320 × 240 пикселей (QVGA)
Подключение к сети	переменного тока	от 100 до 115/230 В при частоте от 50 до 60 Гц
Потребляемая мощность		макс. 35 Вт, тип. 15 Вт
Диапазон рабочих температур		от +5 °C до +40 °C
Диапазон температур хранения		от –25 °C до +60 °C
Поддерживаемые стандарты		CAN/CSA-C22.2 NO. 61010-1, UL 61010-1, DIN EN 61010-1, DIN EN 61326-1, DIN EN 55011
Синфазное напряжение		CAT II, 600 В (U СКЗ)
Габаритные размеры		222 мм × 88 мм × 280 мм
Масса		приблиз. 3,25 кг
Время прогрева		60 минут

Описание

Анализатор мощности Rohde Schwarz HMC8015 - компактное устройство для определения мощности постоянного/переменного тока, в том числе, холостого хода без использования дополнительного оборудования. Вкупе с числовым и графическим отображением результатов с применением 26 основных параметров анализатор также обладает высокой степенью эффективности.

Ключевые показатели

Рабочий диапазон измерения питания от 50 мкВт до 12 кВт.
Интервал полосы пропускания частот от 0 до 100 кГц.
Частота дискретизации - 500000 отсчетов/сек.
16-битное синхронное отображение тока напряжения
Основная погрешность - 0,05 %.

В чем заключается преимущество прибора

Данный прибор обеспечивает графическое отображение результатов исследования гармоник в логарифмическом масштабе, что в совокупности с реализацией эксклюзивной регулируемой 2-канальной функцией выстраивания графика тренда для измерения величин U, I, P, S, Q, F делает его практически уникальным в своем классе.

Также Rohde Schwarz HMC8015 обладает недостижимым ранее уровнем разрешения для определения показателей энергии и электрического питания, благодаря диапазону измерений в 5 В.

Дополнительные возможности

Функция сортировки дает вам возможность контролировать исследуемые величины как на дисплее самого прибора, так и на внешнем оборудовании, подсоединенном через специальный разъем. Благодаря опции определения пусковых значений тока обеспечивается захват и наглядное графическое отображение осциллограмм.

Анализатор мощности обеспечивает проведение бесперебойное анализирование характеристик энергопотребления и расчета значений Вт·ч и А·ч, благодаря своей прецизионности.

Для увеличения диапазона измерения тока прибор оснащен дополнительным портом, к которому можно подключить токовый пробник или шунт. Также вы можете включить 3-каскадный фильтр в электроцепи и напряжения системы сбора информации.
