Машина силовоспроизводящая (силозадающая) МСВ-50/2МГ4

Наличие по запросу

6825000руб.

Оформить заказ

Мин. измеряемая величина:

Температура хранения:

Минимальная высота зоны сжатия, мм: 250

Отображение на дисплее:

Ёмкость:

Минимальная высота зоны растяжения, мм: 550

Условия хранения:

Масса машины (масса шкафа управления), кг, не более: 550 (120)

Диапазон рабочих температур, °С: от +18 до +26

Цена деления:

Электрическое питание от сети переменного тока - напряжение, В - частота, Гц: от 207 до 253 от 49 до 51

Разрешение:

Рабочие условия:

Диапазон воспроизведения силы, кН: от 0,5 до 50

Потребляемая мощность, В·А, не более: 1500

Макс. нагрузка:

Дискретность, Н (кН): 0,05 (0,00005)

Вероятность безотказной работы за 10 000 ч: 0,95

Срок службы, лет: 10 лет

Пределы допускаемой относительной погрешности, %: ±0,02

Рабочий ход:

Колебание нагрузки в заданной точке, Н (кН), не более: 0,05 (0,00015)

Испытательная скорость:

Тип датчик:

Колебание нагрузки в заданной точке, % от max, не более: 0,0003

Максимальное измеряемое значение:

Габаритные размеры прибора:

Скорость изменения нагрузки, кН/с: 0,001 ... 2

Глубина памяти:

Адаптер питания:

Время выхода на заданное усилие (ступень), с, не более: 30

Габаритные размеры кейса:

Время удержания нагрузки в заданной точке, мин, не менее: не ограничено

баритные размеры прибора:

Габаритные размеры силовой рамы, мм, не более: - длина - ширина - высота: 580 650 1800

Тензометрический датчик:

Относительная влажность, %:

Габаритные размеры шкафа управления, мм, не более: - длина - ширина - высота: 740 760 620

Допустимая температура:

Максимально допустимая сила:

Рабочая температура:

Диапазон воспроизведения силы, кН	от 0,5 до 50
Дискретность, Н (кН)	0,05 (0,00005)
Пределы допускаемой относительной погрешности, %	±0,02
Колебание нагрузки в заданной точке, Н (кН), не более	0,05 (0,00015)
Колебание нагрузки в заданной точке, % от max, не более	0,0003
Скорость изменения нагрузки, кН/с	0,001 ... 2
Время выхода на заданное усилие (ступень), с, не более	30
Время удержания нагрузки в заданной точке, мин, не менее	не ограничено
Диапазон рабочих температур, °С	от +18 до +26
Габаритные размеры силовой рамы, мм, не более: - длина - ширина - высота	580 650 1800
Габаритные размеры шкафа управления, мм, не более: - длина - ширина - высота	740 760 620
Минимальная высота зоны сжатия, мм	250
Минимальная высота зоны растяжения, мм	550
Масса машины (масса шкафа управления), кг, не более	550 (120)
Электрическое питание от сети переменного тока - напряжение, В - частота, Гц	от 207 до 253 от 49 до 51
Потребляемая мощность, В·А, не более	1500
Вероятность безотказной работы за 10 000 ч	0,95
Срок службы, лет	10 лет

Описание

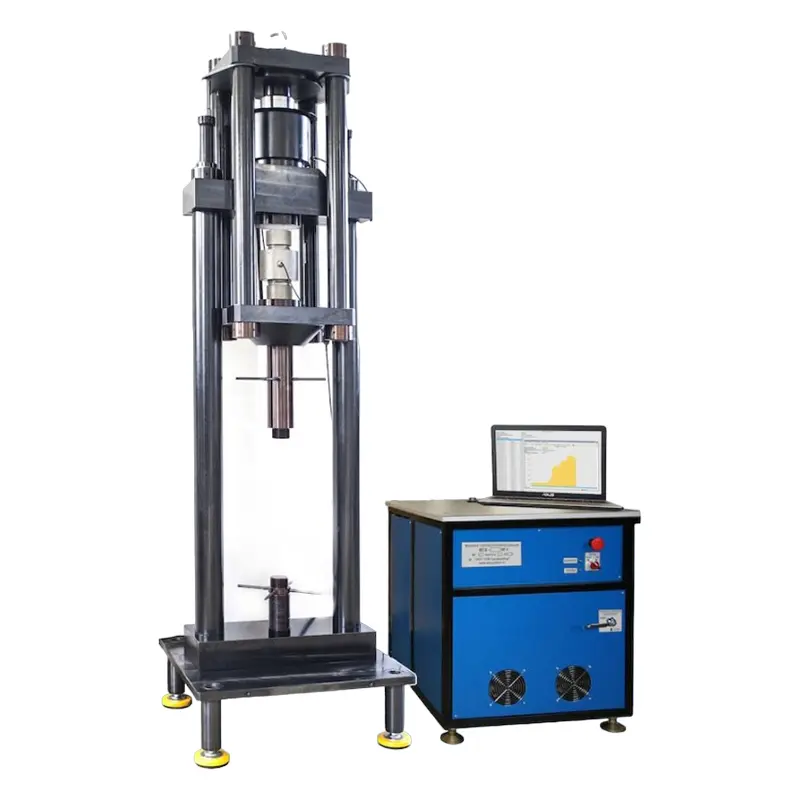

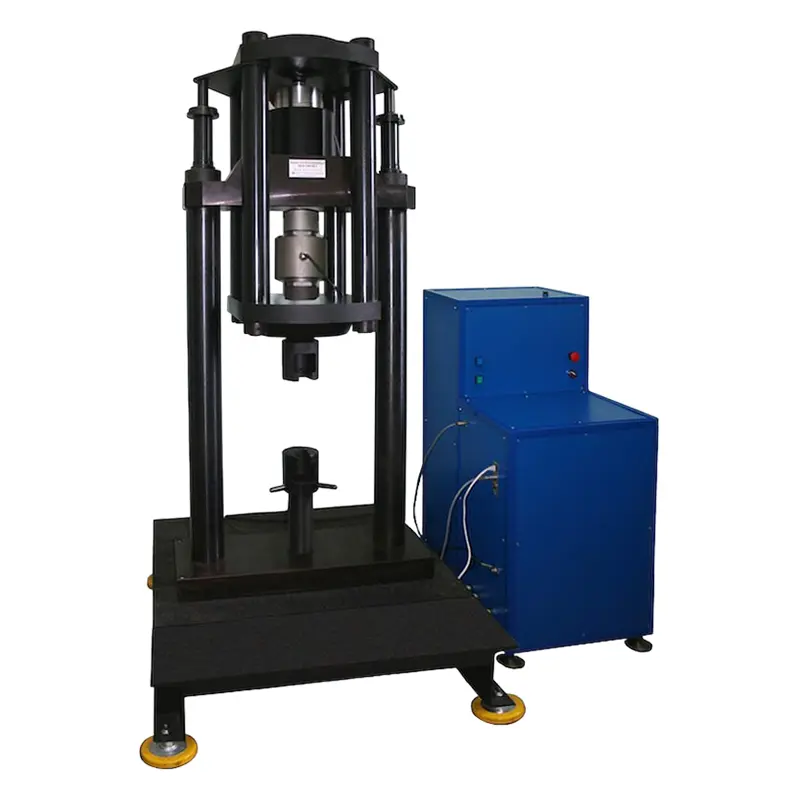

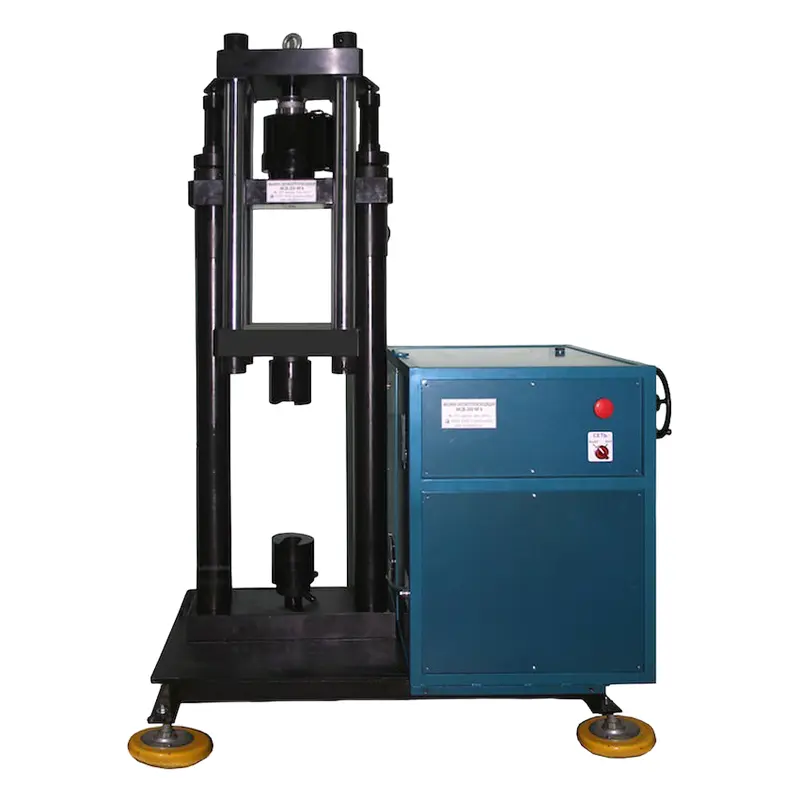

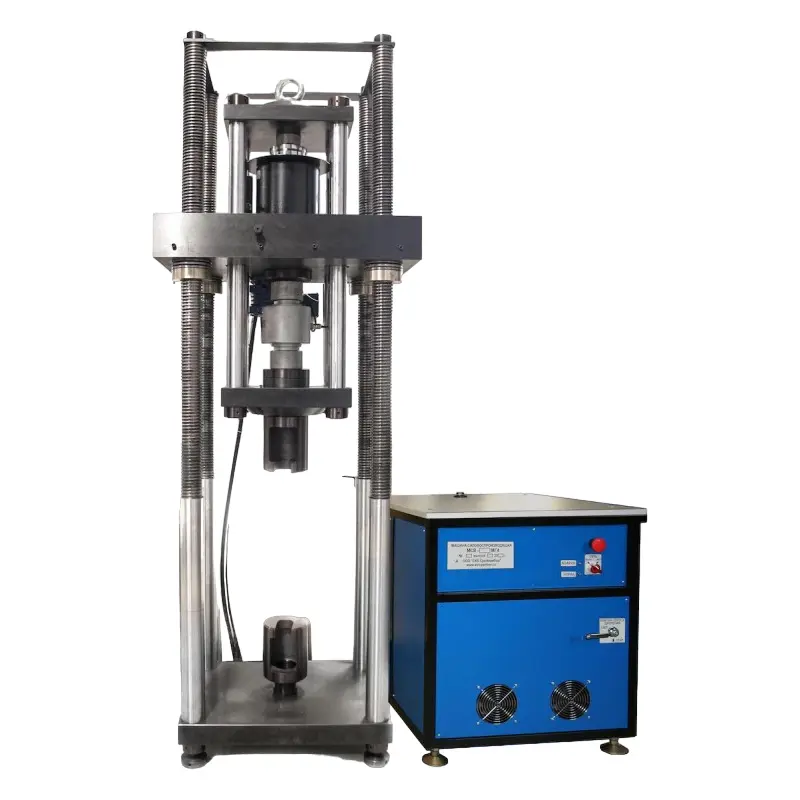

Машина силовоспроизводящая (силозадающая) МСВ-50/2МГ4 представляет собой стационарный электрогидравлический агрегат, работающий на сжатие и растяжение, с высокоточным измерением воспроизводимых усилий с помощью встроенной системы контроля. Выполняя функции эталона 1 класса, изделие обеспечивает метрологическую поверку рабочих средств измерений силы в диапазоне от 1 до 50 кН и аттестацию эталонов 2 класса, реализуя при этом передачу размерности методом прямых измерений в соответствии с требованиями ГОСТ Р 8.640. Также установка, как прецизионное средство моделирования нормированных силовых механических воздействий, внесенное в Госреестр СИ, может применяться для испытательных нужд, исследовательских, экспериментальных и других лабораторных прикладных задач.

Конструкционные и функциональные особенности

В качестве силозадающего органа установка МСВ-50/2МГ4 оборудована нагружающим гидроцилиндром, который размещен на станине, выполненной в виде рамы с реверсором. Создаваемая устройством нагрузка воздействует одновременно на поверяемое средство измерений и на тензометрический датчик агрегата, подключенный к измерительной системе, за счет чего реализуется точное силовое нормирование. Сравнивая напрямую выдаваемые силовоспроизводящей машиной значения с показаниями средств индикации объектов контроля, можно оценивать их точность, с вычислением фактической погрешности по серии испытаний.

С целью уменьшения габаритов агрегата МСВ-50/2МГ4, для упрощения его транспортирования и размещения, силовая часть гидросистемы с электроприводом и вторичный преобразователь с электронным блоком измерительной системы вынесены в отдельный шкаф управления. Для управления установкой используется ПК с ПО МСВ-МГ4, подключаемый через Ethernet-интерфейс. Для автоматизации выборки зазоров перед испытаниями предусмотрена возможность задействования выносного пульта.

Преимущества

Гибкость – техника реализует автоматический режим работы с оформлением стандартных протоколов, что позволяет минимизировать трудоемкость поверки динамометров по методике ФГУП "ВНИИМ им. Д.И.Менделеева", а также поддерживает ручной режим, который используется при выполнении испытаний с индивидуальным заданием параметров.
Безопасность – встроенная система отключает привод гидронасоса при превышении допустимого уровня нагрузки, а также при перемещении поршня гидроцилиндра до предельного положения, что регистрирует отдельный датчик.
Простота размещения – благодаря наличию виброопор машина не нуждается в специальном фундаменте.
