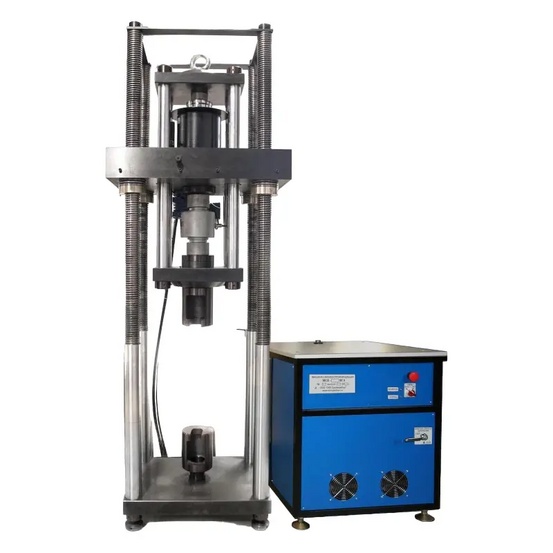

Машина силовоспроизводящая (силозадающая) МСВ-300/2МГ4М

Наличие по запросу

Цена по запросу

Оформить заказ

Адаптер питания:

Скорость изменения нагрузки, кН/с: 0,001 ... 5

Глубина памяти:

Время выхода на заданное усилие (ступень), с, не более: 30

Габаритные размеры кейса:

Время удержания нагрузки в заданной точке, мин, не менее: не ограничено

баритные размеры прибора:

Относительная влажность, %:

Габаритные размеры силовой рамы, мм, не более: - длина - ширина - высота: 700 850 2600

Тензометрический датчик:

Габаритные размеры шкафа управления, мм, не более: - длина - ширина - высота: 740 760 620

Допустимая температура:

Рабочая температура:

Ход подвижной траверсы, не менее, мм: 900

Максимально допустимая сила:

Температура хранения:

Скорость перемещения траверсы, не менее, мм/мин: 160

Мин. измеряемая величина:

Ёмкость:

Минимальная высота зоны сжатия, мм: 300

Отображение на дисплее:

Условия хранения:

Минимальная высота зоны растяжения, мм: 900

Диапазон рабочих температур, °С: от +18 до +26

Цена деления:

Масса машины (масса шкафа управления), кг, не более: 900 (120)

Разрешение:

Рабочие условия:

Электрическое питание от сети переменного тока - напряжение, В - частота, Гц: от 207 до 253 от 49 до 51

Макс. нагрузка:

Диапазон воспроизведения силы, кН: от 6 до 300

Потребляемая мощность, В·А, не более: 1500

Срок службы, лет: 10 лет

Дискретность, Н (кН): 0,2 (0,0002)

Вероятность безотказной работы за 10 000 ч: 0,95

Пределы допускаемой относительной погрешности, %: ±0,02

Рабочий ход:

Тип датчик:

Колебание нагрузки в заданной точке, Н (кН), не более: 0,6 (0,0006)

Испытательная скорость:

Габаритные размеры прибора:

Колебание нагрузки в заданной точке, % от max, не более: 0,0003

Максимальное измеряемое значение:

Диапазон воспроизведения силы, кН	от 6 до 300
Дискретность, Н (кН)	0,2 (0,0002)
Пределы допускаемой относительной погрешности, %	±0,02
Колебание нагрузки в заданной точке, Н (кН), не более	0,6 (0,0006)
Колебание нагрузки в заданной точке, % от max, не более	0,0003
Скорость изменения нагрузки, кН/с	0,001 ... 5
Время выхода на заданное усилие (ступень), с, не более	30
Время удержания нагрузки в заданной точке, мин, не менее	не ограничено
Диапазон рабочих температур, °С	от +18 до +26
Габаритные размеры силовой рамы, мм, не более: - длина - ширина - высота	700 850 2600
Габаритные размеры шкафа управления, мм, не более: - длина - ширина - высота	740 760 620
Ход подвижной траверсы, не менее, мм	900
Скорость перемещения траверсы, не менее, мм/мин	160
Минимальная высота зоны сжатия, мм	300
Минимальная высота зоны растяжения, мм	900
Масса машины (масса шкафа управления), кг, не более	900 (120)
Электрическое питание от сети переменного тока - напряжение, В - частота, Гц	от 207 до 253 от 49 до 51
Потребляемая мощность, В·А, не более	1500
Вероятность безотказной работы за 10 000 ч	0,95
Срок службы, лет	10 лет

Описание

Машина силовоспроизводящая (силозадающая) МСВ-300/2МГ4М является лабораторной установкой метрологического назначения, которая работает под управлением внешнего ПК и может использоваться для поверки и калибровки динамометров, силоизмерительных датчиков, крановых весов и прочих приборов в диапазоне от 6,0 до 300,0 кН на растяжение и сжатие. Особенностью М-модификации является подвижная конструкция траверсы, которая способна перемещаться вниз и вверх вдоль направляющих колонн с помощью электропривода, при активации соответствующего режима работы агрегата. Комплектное ПО реализует функции автоматического управления силовым механизмом, считыванием результатов измерений и обработкой данных.

Конструкционное исполнение

Испытательная установка МСВ-300/2МГ4М включает в себя станину с тензорезистивным датчиком и реверсором с нагружающей системой на основе гидроцилиндра, электрический привод которой, вместе с масляной емкостью, вторичным преобразователем и коммутационными элементами вынесены в отдельный шкаф управления. Для фиксации объектов контроля в рабочей зоне растяжения или сжатия в комплект поставки включены вилочные и П-образные захваты. С целью обеспечения эксплуатационной безопасности силозадающая машина оборудуется УЗО, УЗИП, системой отключения при превышении нагрузки и при достижении максимального выдвижения поршня гидроцилиндра.

Режимы работы

Автоматический – реализует стандартную поверку динамометров по методике ФГУП ВНИИМ им. Д.И.Менделеева, с настраиваемыми функциями обжатия, трехкратного нагружения с усилием, соответствующим наибольшему пределу измерений, ступенчатым приложением возрастающей и убывающей нагрузки в пределах рабочего диапазона, с определением ползучести.
Ручной – позволяет реализовать индивидуальные программы испытаний, с устанавливаемым уровнем нагрузки и временем удержания, с поддержкой выбора различных единиц измерений, например, при выполнении поверки приборов и датчиков для взвешивания.
Подготовка отчетов – служит для быстрого оформления типовых протоколов калибровки и поверки.
Перемещение траверсы – используется для гибкого регулирования размера нижней рабочей зоны без приложения физических усилий, что позволяет выполнять испытания устройств разного форм-фактора.
Настройки – обеспечивает выбор параметров для тестирования объектов контроля конкретных типов.

Купить машину силовоспроизводящую (силозадающая) МСВ-300/2МГ4М, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
