Машина силовоспроизводящая (силозадающая) МСВ-1000/2МГ4М

Наличие по запросу

Цена по запросу

Оформить заказ

Скорость перемещения траверсы, не менее, мм/мин: 160

Мин. измеряемая величина:

Температура хранения:

Минимальная высота зоны сжатия, мм: 350

Отображение на дисплее:

Ёмкость:

Минимальная высота зоны растяжения, мм: 1000

Условия хранения:

Масса машины (масса шкафа управления), кг, не более: 3400 (120)

Диапазон рабочих температур, °С: от +18 до +26

Цена деления:

Электрическое питание от сети переменного тока - напряжение, В - частота, Гц: от 207 до 253 от 49 до 51

Разрешение:

Рабочие условия:

Диапазон воспроизведения силы, кН: от 20 до 500

Потребляемая мощность, В·А, не более: 1500

Макс. нагрузка:

Дискретность, Н (кН): 1 (0,001)

Вероятность безотказной работы за 10 000 ч: 0,95

Срок службы, лет: 10 лет

Пределы допускаемой относительной погрешности, %: ±0,02

Рабочий ход:

Колебание нагрузки в заданной точке, Н (кН), не более: 3 (0,003)

Испытательная скорость:

Тип датчик:

Колебание нагрузки в заданной точке, % от max, не более: 0,0003

Максимальное измеряемое значение:

Габаритные размеры прибора:

Скорость изменения нагрузки, кН/с: 0,001 ... 20

Глубина памяти:

Адаптер питания:

Время выхода на заданное усилие (ступень), с, не более: 30

Габаритные размеры кейса:

Время удержания нагрузки в заданной точке, мин, не менее: не ограничено

баритные размеры прибора:

Габаритные размеры силовой рамы, мм, не более: - длина - ширина - высота: 950 1100 3400

Тензометрический датчик:

Относительная влажность, %:

Габаритные размеры шкафа управления, мм, не более: - длина - ширина - высота: 740 760 620

Допустимая температура:

Ход подвижной траверсы, не менее, мм: 1000

Максимально допустимая сила:

Рабочая температура:

Диапазон воспроизведения силы, кН	от 20 до 500
Дискретность, Н (кН)	1 (0,001)
Пределы допускаемой относительной погрешности, %	±0,02
Колебание нагрузки в заданной точке, Н (кН), не более	3 (0,003)
Колебание нагрузки в заданной точке, % от max, не более	0,0003
Скорость изменения нагрузки, кН/с	0,001 ... 20
Время выхода на заданное усилие (ступень), с, не более	30
Время удержания нагрузки в заданной точке, мин, не менее	не ограничено
Диапазон рабочих температур, °С	от +18 до +26
Габаритные размеры силовой рамы, мм, не более: - длина - ширина - высота	950 1100 3400
Габаритные размеры шкафа управления, мм, не более: - длина - ширина - высота	740 760 620
Ход подвижной траверсы, не менее, мм	1000
Скорость перемещения траверсы, не менее, мм/мин	160
Минимальная высота зоны сжатия, мм	350
Минимальная высота зоны растяжения, мм	1000
Масса машины (масса шкафа управления), кг, не более	3400 (120)
Электрическое питание от сети переменного тока - напряжение, В - частота, Гц	от 207 до 253 от 49 до 51
Потребляемая мощность, В·А, не более	1500
Вероятность безотказной работы за 10 000 ч	0,95
Срок службы, лет	10 лет

Описание

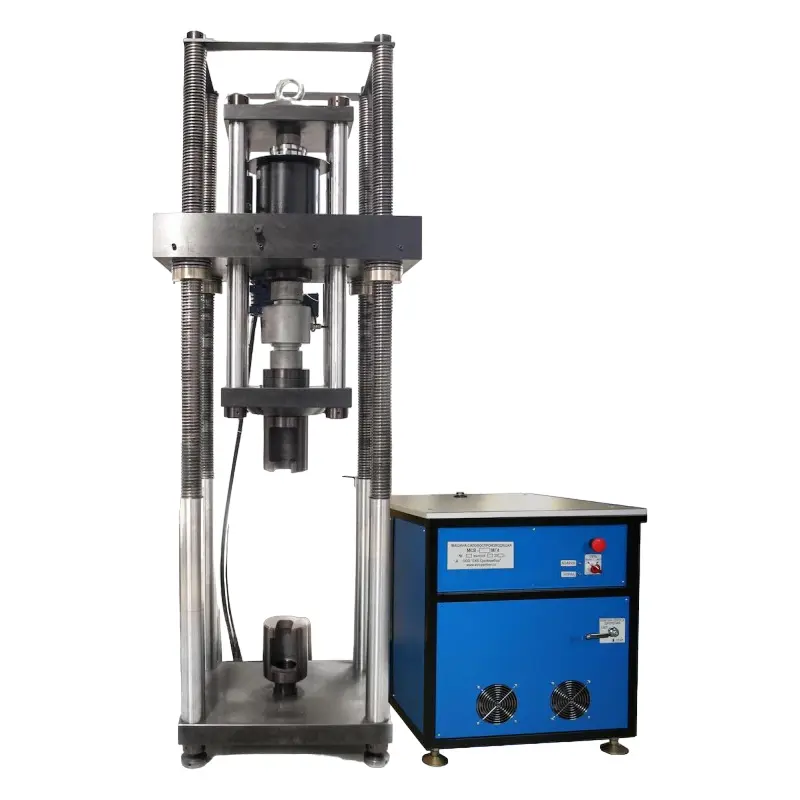

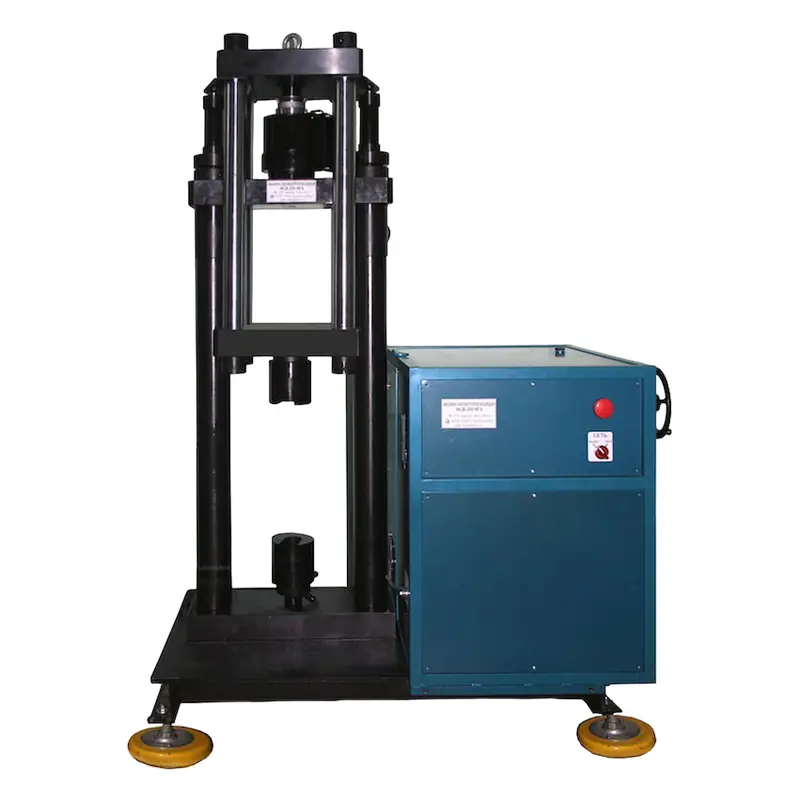

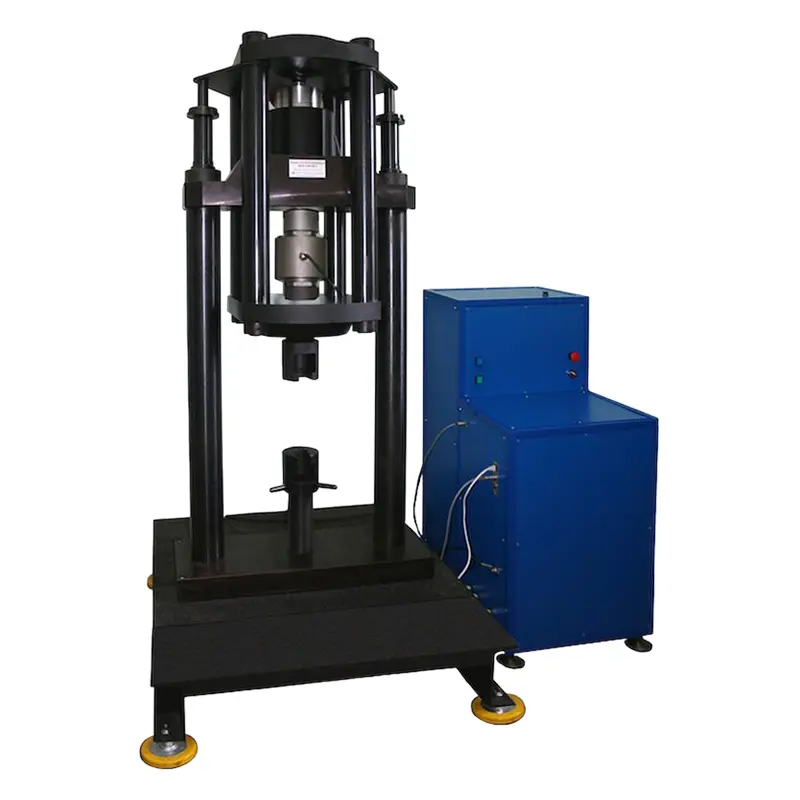

Машина силовоспроизводящая (силозадающая) МСВ-1000/2МГ4М оборудуется гидроприводной системой, развивающей усилие в диапазоне от 20 до 1000 кН, и высокоточным тензорезисторным измерителем с вторичным преобразователем, способным определять величину силовых воздействий с разрешением 1,0 Н. Агрегат может использоваться для метрологических нужд, как рабочий эталон для передачи единицы силы. Механическая кинематическая схема обеспечивает при нагружении одинаковое силовое воздействие на объект контроля и прецизионный тензодатчик установки, что позволяет производить калибровку и поверку разнотипных силоизмерительных приборов и устройств методом прямого сравнения показаний.

Преимущества

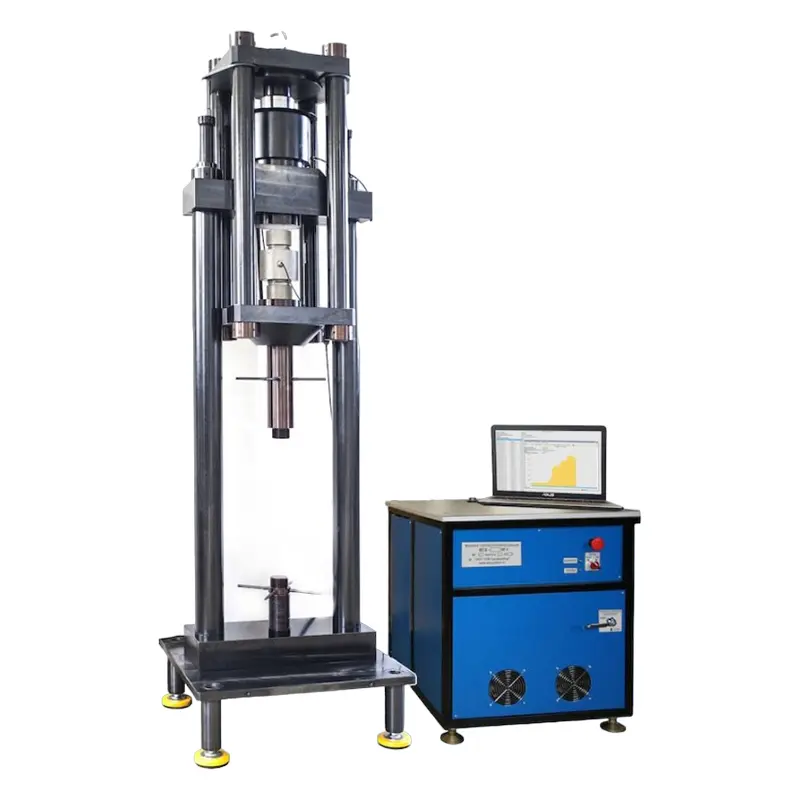

Компьютерное управление, с задействованием внешнего ПК, подключаемого через LAN порт, упрощает работу с испытательной машиной МСВ-1000/2МГ4М за счет автоматизации процессов нагружения, считывания показаний, обработки данных и оформления отчетов.
Высокая стабильность выходных характеристик обеспечивается за счет использования следящей системы, регулирующей уровень силового воздействия с целью поддержания его на заданном уровне.
Встроенная память используется для хранения характеристических зависимостей измерительной системы, что исключает необходимость в калибровке установки при замене компьютера.

Универсальность

Конструкция с реверсором обеспечивает при подъеме поршня гидроцилиндра сжатие в верхней рабочей зоне и растяжение в нижней, позволяя с помощью МСВ-1000/2МГ4М выполнять испытания целевых объектов с продольным силовым воздействием в разных направлениях. При этом, за счет использования верхней траверсы подвижного типа, которая перемещается по высоте с помощью электропривода, упрощается адаптация размеров нижней рабочей зоны под форм-фактор объекта контроля.

Программными средствами с помощью управляющего ПК силозадающая машина реализует в автоматическом режиме стандартную методику поверки динамометров , с обжатием, троекратным и ступенчатым нагружением, которая разработана ФГУП ВНИИМ им. Менделеева. Для каждого этапа тестирования можно индивидуально настраивать испытательные процедуры и, при необходимости, выборочно отключать отдельные из них. При задействовании ручного режима предусмотрена возможность изменения стандартного варианта отображения единиц измерения "кН" на "кгс" либо "кг", за счет чего поддерживается возможность испытаний не только силоизмерительных приборов и датчиков, но и устройств, предназначенных для определения массы.

Купить машину силовоспроизводящую (силозадающая) МСВ-1000/2МГ4М, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
