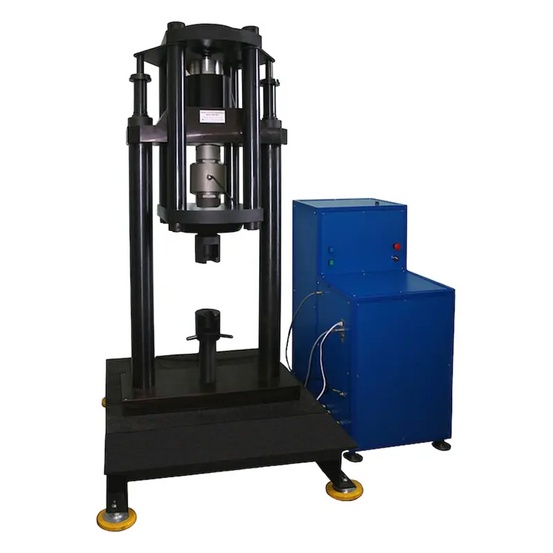

Машина силовоспроизводящая (силозадающая) МСВ-100/2МГ4М

Наличие по запросу

9495000руб.

Оформить заказ

Время удержания нагрузки в заданной точке, мин, не менее: не ограничено

баритные размеры прибора:

Габаритные размеры силовой рамы, мм, не более: - длина - ширина - высота: 650 800 2300

Тензометрический датчик:

Относительная влажность, %:

Габаритные размеры шкафа управления, мм, не более: - длина - ширина - высота: 740 760 620

Допустимая температура:

Ход подвижной траверсы, не менее, мм: 900

Максимально допустимая сила:

Рабочая температура:

Скорость перемещения траверсы, не менее, мм/мин: 160

Мин. измеряемая величина:

Температура хранения:

Минимальная высота зоны сжатия, мм: 300

Отображение на дисплее:

Ёмкость:

Условия хранения:

Минимальная высота зоны растяжения, мм: 900

Цена деления:

Масса машины (масса шкафа управления), кг, не более: 700 (120)

Диапазон рабочих температур, °С: от +18 до +26

Рабочие условия:

Электрическое питание от сети переменного тока - напряжение, В - частота, Гц: от 207 до 253 от 49 до 51

Разрешение:

Макс. нагрузка:

Диапазон воспроизведения силы, кН: от 2 до 100

Потребляемая мощность, В·А, не более: 1500

Срок службы, лет: 10 лет

Дискретность, Н (кН): 0,1 (0,0001)

Вероятность безотказной работы за 10 000 ч: 0,95

Пределы допускаемой относительной погрешности, %: ±0,02

Рабочий ход:

Тип датчик:

Колебание нагрузки в заданной точке, Н (кН), не более: 0,3 (0,0003)

Испытательная скорость:

Габаритные размеры прибора:

Колебание нагрузки в заданной точке, % от max, не более: 0,0003

Максимальное измеряемое значение:

Адаптер питания:

Скорость изменения нагрузки, кН/с: 0,001 ... 4

Глубина памяти:

Время выхода на заданное усилие (ступень), с, не более: 30

Габаритные размеры кейса:

Диапазон воспроизведения силы, кН	от 2 до 100
Дискретность, Н (кН)	0,1 (0,0001)
Пределы допускаемой относительной погрешности, %	±0,02
Колебание нагрузки в заданной точке, Н (кН), не более	0,3 (0,0003)
Колебание нагрузки в заданной точке, % от max, не более	0,0003
Скорость изменения нагрузки, кН/с	0,001 ... 4
Время выхода на заданное усилие (ступень), с, не более	30
Время удержания нагрузки в заданной точке, мин, не менее	не ограничено
Диапазон рабочих температур, °С	от +18 до +26
Габаритные размеры силовой рамы, мм, не более: - длина - ширина - высота	650 800 2300
Габаритные размеры шкафа управления, мм, не более: - длина - ширина - высота	740 760 620
Ход подвижной траверсы, не менее, мм	900
Скорость перемещения траверсы, не менее, мм/мин	160
Минимальная высота зоны сжатия, мм	300
Минимальная высота зоны растяжения, мм	900
Масса машины (масса шкафа управления), кг, не более	700 (120)
Электрическое питание от сети переменного тока - напряжение, В - частота, Гц	от 207 до 253 от 49 до 51
Потребляемая мощность, В·А, не более	1500
Вероятность безотказной работы за 10 000 ч	0,95
Срок службы, лет	10 лет

Описание

Машина силовоспроизводящая (силозадающая) МСВ-100/2МГ4М способна производить нормированное нагружение объектов контроля на сжатие и растяжение в вертикальном направлении в диапазоне от 2,0 до 100,0 кН. При этом реализуется одновременный контроль величины прилагаемого усилия с помощью измерительной системы на основе прецизионного тензодатчика и вторичного преобразователя ПВ1003, обеспечивая получение результатов с разрешением в 1 Н. Установка может использоваться в метрологической отрасли, в качестве рабочего эталона, для передачи единицы силы и поверки либо калибровки силоизмерительных приборов, датчиков и устройств методом сравнения показаний.

Конструкционное исполнение

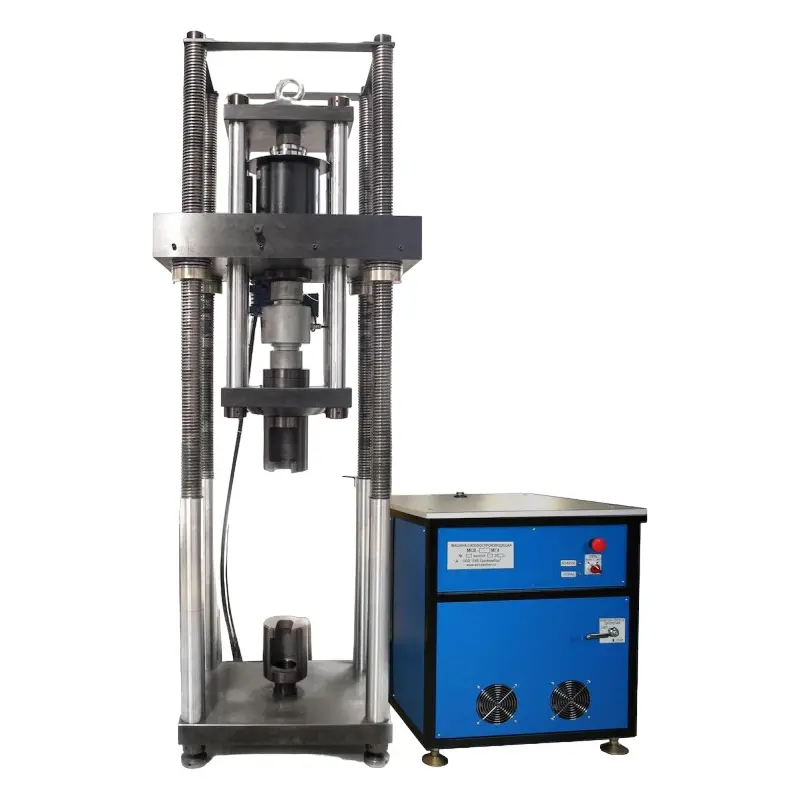

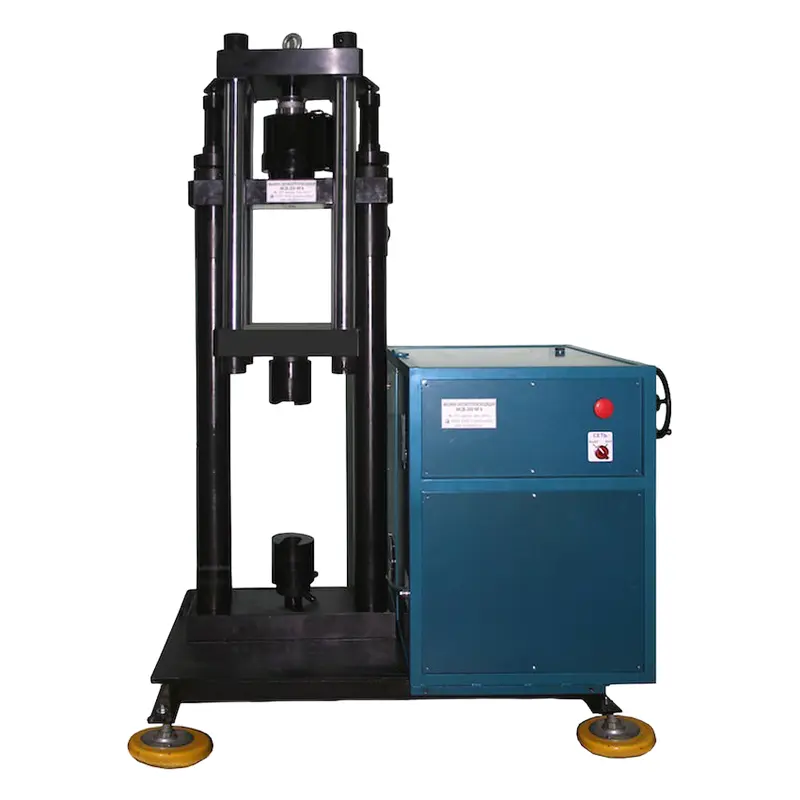

Установка МСВ-100/2МГ4М в качестве силозадающего элемента оборудуется гидроцилиндром, который приводится в действие электроприводным насосом, размещенным в шкафу управления. Регулирование нагрузки и поддержание ее на требуемом уровне производится с помощью следящей системы. Для реализации возможности воспроизведения силовых воздействий на сжатие и на растяжение при подъеме рабочей части используется реверсор. В зависимости от требуемого направления приложения сил, объект контроля помещается в верхнюю либо нижнюю рабочую зону соответственно.

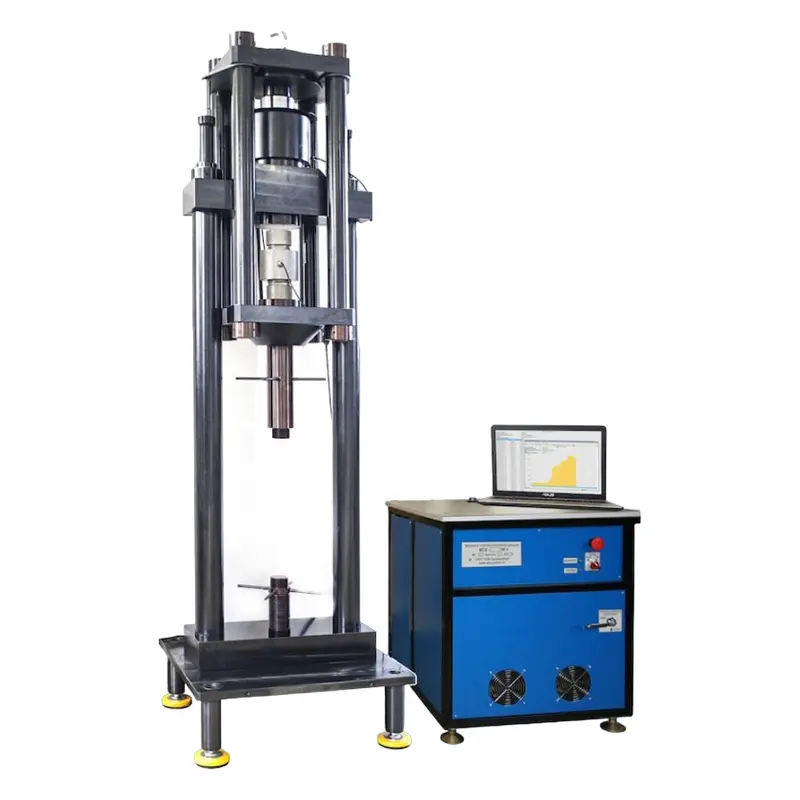

М-модификация, в отличие от базового варианта, оборудуется станиной с подвижной верхней траверсой. Она с помощью электродвигателя может перемещаться вверх или вниз относительно основания, что позволяет быстро менять высоту нижней рабочей зоны – для адаптации МСВ-100/2МГ4М под размер объекта контроля. Управление системой нагружения, а также считывание показаний с измерительной системы, отображение и обработка данных производится с помощью внешнего ПК, подключаемого по Ethernet-каналу, в среде ПО МСВ-МГ4. Характеристические зависимости тензодатчика измерительной системы сохраняются во встроенной памяти испытательной машины, а также могут записываться в файл.

Функции ПО МСВ-МГ4

В зависимости от выбранного режима работы установки, автоматического или ручного, реализуется стандартная методика испытаний динамометров , разработанная ФГУП ВНИИМ им. Д.И.Менделеева, либо производится нагружение объекта контроля с индивидуально задаваемыми параметрами. В процессе тестирования показатель текущего нагружения отображается в цифровом виде, а также может выводиться в виде графика в реальном времени. По окончании испытаний программа позволяет быстро оформлять результаты в виде отчетов. Предусмотрена возможность изменения размерности показаний через настройки, что позволяет выполнять тестирование не только силоизмерительных, но и весоизмерительных устройств, с заданием показателя ускорения свободного падения.

Купить машину силовоспроизводящую (силозадающая) МСВ-100/2МГ4М, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
