Машина силовоспроизводящая (силозадающая) МСВ-10/2МГ4

Наличие по запросу

6345000руб.

Оформить заказ

Габаритные размеры прибора:

Колебание нагрузки в заданной точке, % от max, не более: 0,0003

Максимальное измеряемое значение:

Адаптер питания:

Скорость изменения нагрузки, кН/с: 0,001 ... 1

Глубина памяти:

Время выхода на заданное усилие (ступень), с, не более: 30

Габаритные размеры кейса:

Время удержания нагрузки в заданной точке, мин, не менее: не ограничено

баритные размеры прибора:

Относительная влажность, %:

Габаритные размеры силовой рамы, мм, не более: - длина - ширина - высота: 580 650 1800

Тензометрический датчик:

Габаритные размеры шкафа управления, мм, не более: - длина - ширина - высота: 740 760 620

Допустимая температура:

Рабочая температура:

Максимально допустимая сила:

Температура хранения:

Мин. измеряемая величина:

Ёмкость:

Минимальная высота зоны сжатия, мм: 250

Отображение на дисплее:

Условия хранения:

Минимальная высота зоны растяжения, мм: 550

Диапазон рабочих температур, °С: от +18 до +26

Цена деления:

Масса машины (масса шкафа управления), кг, не более: 550 (120)

Разрешение:

Рабочие условия:

Электрическое питание от сети переменного тока - напряжение, В - частота, Гц: от 207 до 253 от 49 до 51

Макс. нагрузка:

Диапазон воспроизведения силы, кН: от 0,2 до 10

Потребляемая мощность, В·А, не более: 1500

Срок службы, лет: 10 лет

Дискретность, Н (кН): 0,01 (0,00001)

Вероятность безотказной работы за 10 000 ч: 0,95

Пределы допускаемой относительной погрешности, %: ±0,02

Рабочий ход:

Тип датчик:

Колебание нагрузки в заданной точке, Н (кН), не более: 0,03 (0,00003)

Испытательная скорость:

Диапазон воспроизведения силы, кН	от 0,2 до 10
Дискретность, Н (кН)	0,01 (0,00001)
Пределы допускаемой относительной погрешности, %	±0,02
Колебание нагрузки в заданной точке, Н (кН), не более	0,03 (0,00003)
Колебание нагрузки в заданной точке, % от max, не более	0,0003
Скорость изменения нагрузки, кН/с	0,001 ... 1
Время выхода на заданное усилие (ступень), с, не более	30
Время удержания нагрузки в заданной точке, мин, не менее	не ограничено
Диапазон рабочих температур, °С	от +18 до +26
Габаритные размеры силовой рамы, мм, не более: - длина - ширина - высота	580 650 1800
Габаритные размеры шкафа управления, мм, не более: - длина - ширина - высота	740 760 620
Минимальная высота зоны сжатия, мм	250
Минимальная высота зоны растяжения, мм	550
Масса машины (масса шкафа управления), кг, не более	550 (120)
Электрическое питание от сети переменного тока - напряжение, В - частота, Гц	от 207 до 253 от 49 до 51
Потребляемая мощность, В·А, не более	1500
Вероятность безотказной работы за 10 000 ч	0,95
Срок службы, лет	10 лет

Описание

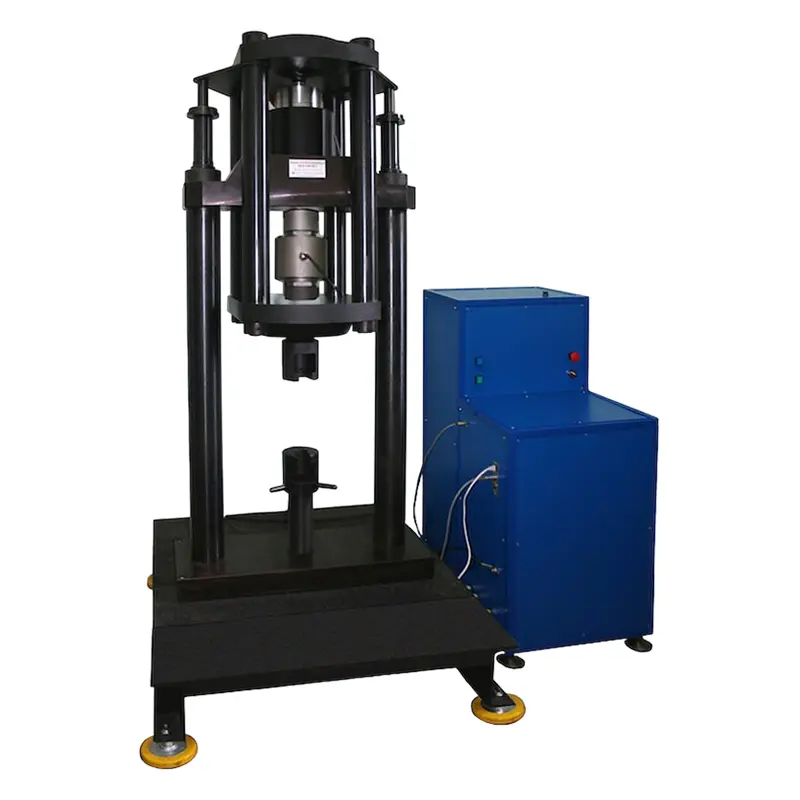

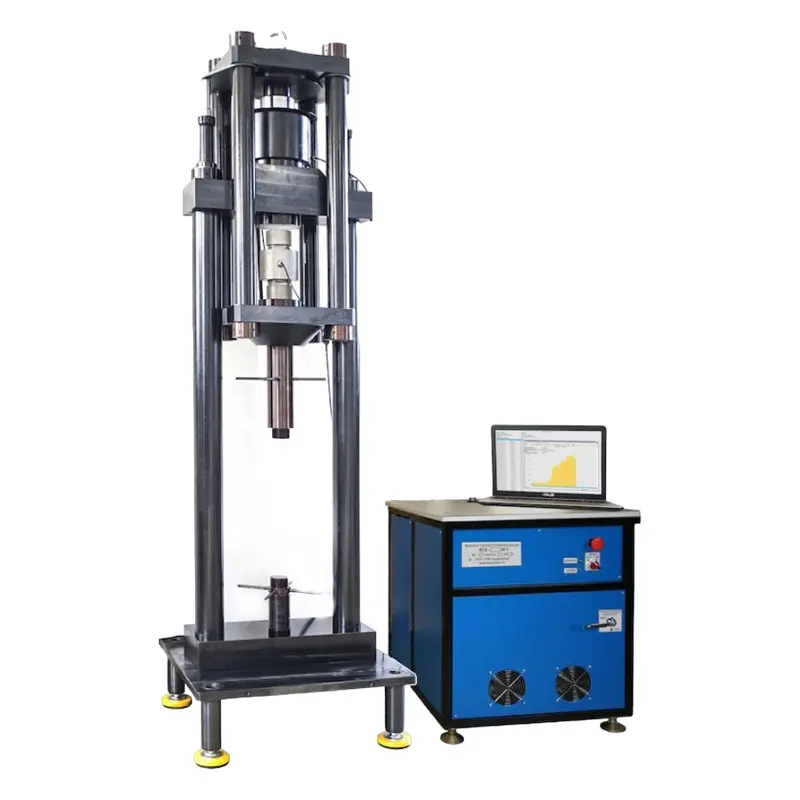

Машина силовоспроизводящая (силозадающая) МСВ-10/2МГ4 представляет собой стационарную лабораторную установку с неподвижной траверсой и гидравлической системой с однофазным электроприводом. Обеспечивая воспроизведение продольных силовых воздействий в диапазоне от 0,2 до 10 кН, с неограниченным временем удержания нормированной нагрузки на требуемом уровне, агрегат позволяет реализовывать различные методики статических испытаний на сжатие и растяжение. Данная модель внесена в Госреестр СИ и по точностным характеристикам соответствует требованиям ГОСТ Р 8.640, благодаря чему допускается к использованию в качестве эталона 1 разряда в метрологической отрасли – для обеспечения калибровки и поверки динамометров всех типов, крановых весов, силоизмерительных датчиков и других средств измерений, а также аттестации рабочих эталонов 2 разряда.

Функциональные особенности

Благодаря наличию реверсора, установленного на станине в верхней части силовой рамы, при рабочем ходе гидравлического цилиндра обеспечивается возможность продольного нагружения объектов контроля как на растяжение, та и на сжатие, для чего предусмотрены отдельные рабочие зоны. Регистрация величины силового воздействия производится с помощью тензометрического датчика, механически соединенного с поверяемым устройством в единую измерительную цепь, за счет чего достигается высокая точность и повторяемость результатов.

Гидронасос с приводящим серводвигателем, который запитывается от однофазной электросети, и электронная часть вторичного преобразователя измерительной системы вынесены в отдельный шкаф управления. Он соединяется с силозадающей системой с помощью кабелей и гибких шлангов, что упрощает размещение установки на месте эксплуатации. Управляется силовоспроизводящая-силозадающая машина МСВ-10/2МГ4 с помощью подключенного по LAN-каналу пользовательского ПК в среде поставляемого в комплекте программного обеспечения.

Основные режимы работы

Автоматический – обеспечивает выполнение поверок динамометров согласно методики ФГУП "ВНИИМ им. Д.И.Менделеева", упрощая и ускоряя выполнение стандартных процедур.
Подготовка протокола – служит для оформления документации, с построением графических зависимостей по результатам тестирования.
Ручной – используется для проведения испытаний с индивидуальными параметрами.
Настройки – позволяет выбирать размерность результатов, устанавливать показатель ускорения свободного падения, задавать характеристические параметры и активировать поверочный режим.

Купить машину силовоспроизводящую (силозадающая) МСВ-10/2МГ4, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем" магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
