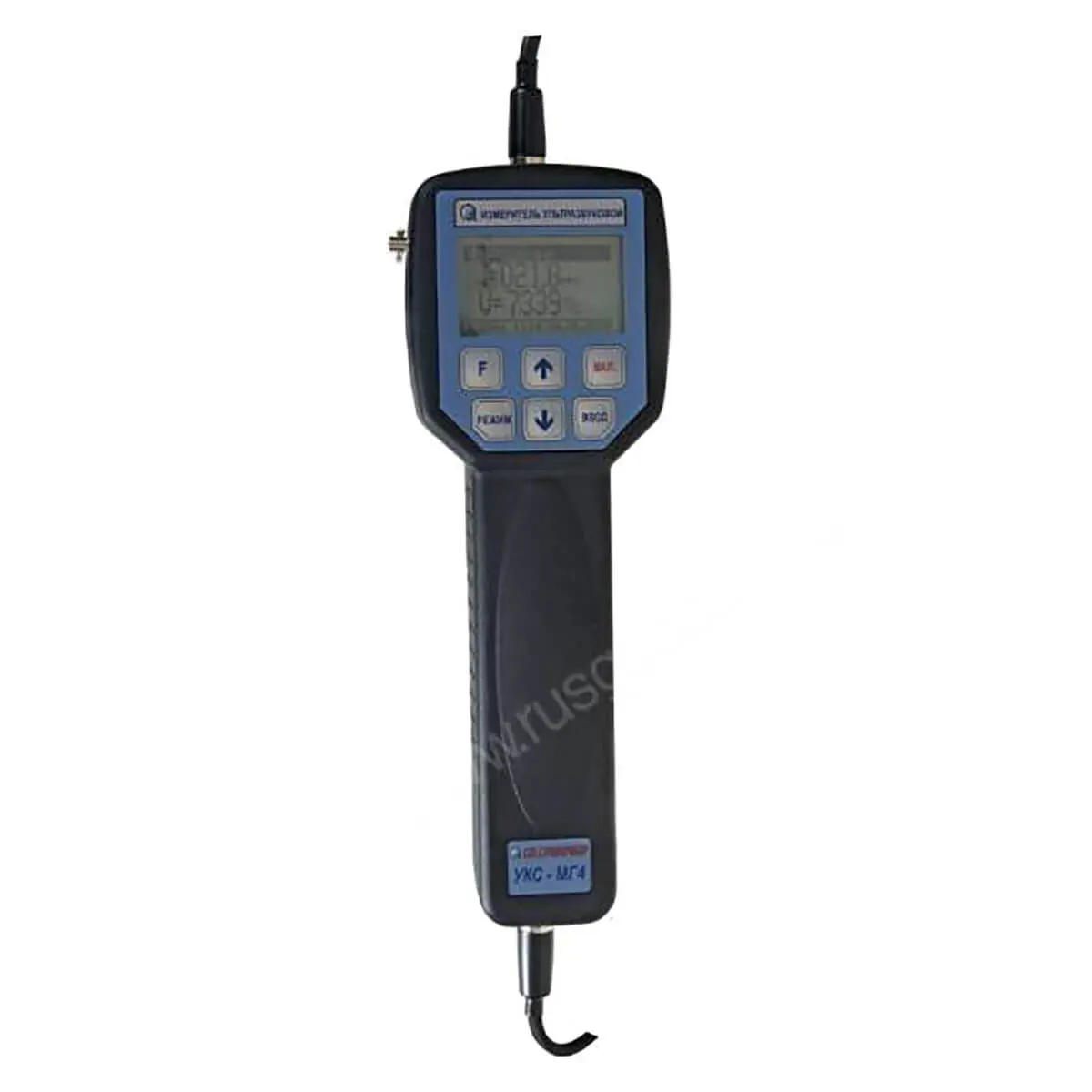

Дефектоскоп СТРОЙПРИБОР УКС-МГ4С

Наличие по запросу

228000руб.

Оформить заказ

Рабочая частота колебаний, кГц:

Питание прибора осуществляется от двух гальваническихэлементов типа АА (LR6). Напряжение питания, В:

Габаритные размерыэлектронного блока с преобразователями (ПЭП) дляповерхностного прозвучивания; мм:

Габаритные размеры ПЭП для сквозного прозвучивания. мм:

Масса прибора, кг:

Продолжительность непрерывной работы прибора, ч, не менее:

Средняя наработка на отказ, ч, не менее:

Полный средний срок службы, лет:

Пределы допускаемой абсолютной погрешности измерения отношения амплитуд сигналов на входе приемника, дБ:

Цена единицы наименьшего разряда, дБ:

Номинальная частота максимума преобразования ПЭП, МГц:

Диапазон измерений времени распространения УЗК, мкс:

Размер электронного блока:

Дискретность индикации времени распространения УЗК, мкс:

Размер механического устройства с датчиками:

Диапазон измерения скорости УЗК, м/с:

Электропитание от встроенного аккумулятора, напряжение, В:

Пределы допускаемой основной абсолютной погрешности измерений времени распространения УЗК Δt, мкс, не более: где t – измеренное время распространения УЗК в мкс.:

Амплитуда напряжения генератора зондирующих импульсов , В:

Пределы допускаемой абсолютной погрешности установки коэффициента усиления, дБ:

Диапазон измерений времени распространения УЗК, мкс	от 15 до 2000
Дискретность индикации времени распространения УЗК, мкс	0,1
Диапазон измерения скорости УЗК, м/с	от 1000 до 8000
Пределы допускаемой основной абсолютной погрешности измерений времени распространения УЗК Δt, мкс, не более: где t – измеренное время распространения УЗК в мкс.	t = ±(0,01t+0,1)
Амплитуда напряжения генератора зондирующих импульсов , В	500 ± 100
Рабочая частота колебаний, кГц	70 ± 15
Питание прибора осуществляется от двух гальваническихэлементов типа АА (LR6). Напряжение питания, В	3
Габаритные размерыэлектронного блока с преобразователями (ПЭП) дляповерхностного прозвучивания; мм	230х130х73

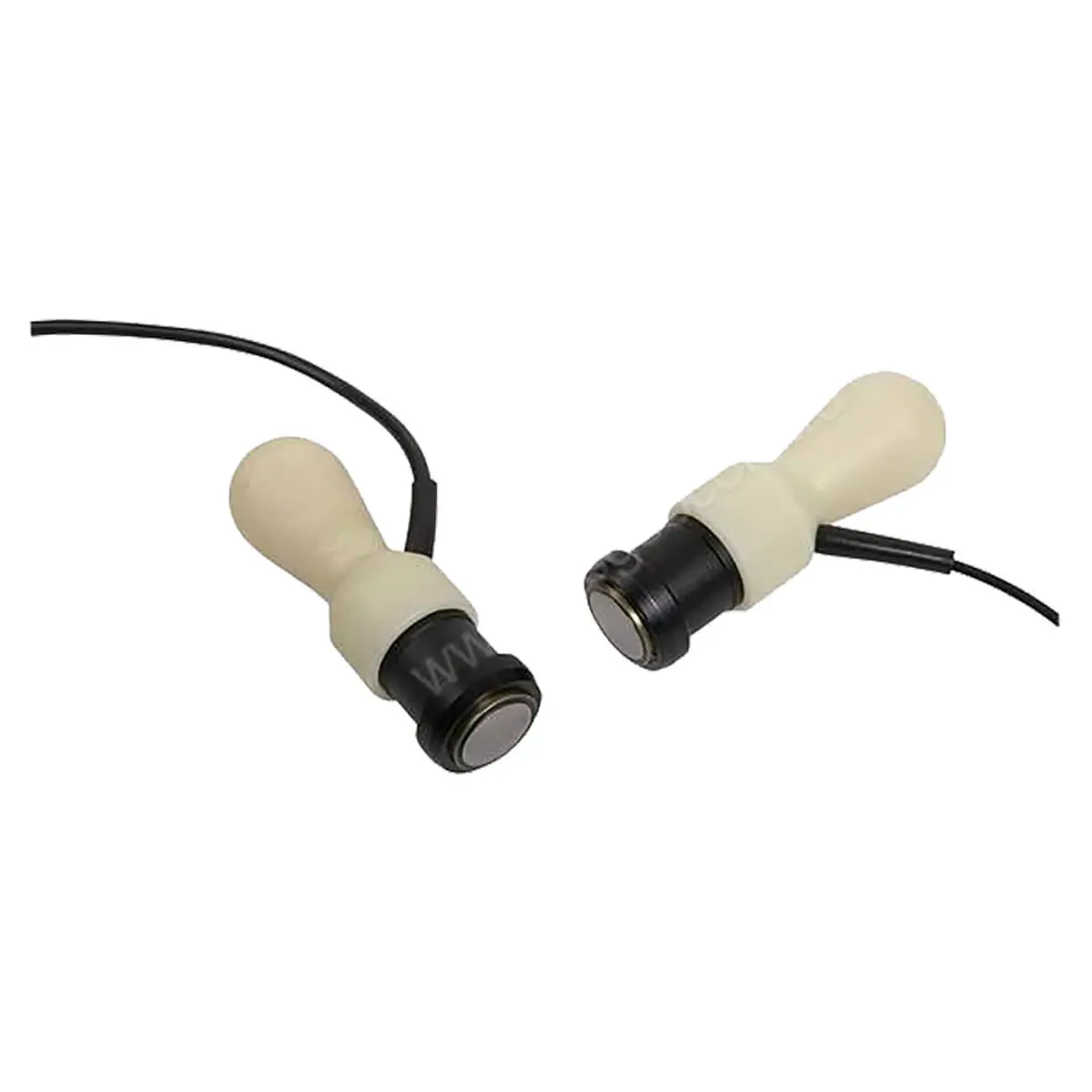

Габаритные размеры ПЭП для сквозного прозвучивания. мм	ø35х120
Масса прибора, кг	1,1
Продолжительность непрерывной работы прибора, ч, не менее	30
Средняя наработка на отказ, ч, не менее	20000
Полный средний срок службы, лет	10

Описание

Приборы УКС-МГ4С , предназначены для контроля дефектов, определения прочности бетона ультразвуковым методом в сборных и монолитных бетонных и железобетонных изделиях и конструкциях по ГОСТ 17624, определения прочности силикатного кирпича по ГОСТ 24332 и других твердых материалов на основе измерения времени распространения импульсных ультразвуковых колебаний (УЗК) на установленной базе прозвучивания. Снабжены устройством автоматического определения силы прижатия ПЭП с заданием параметров УЗК импульсов, подсветкой дисплея.

При работе с прибором УКС-МГ4 используется поверхностный, а при работе с прибором УКС-МГ4С поверхностный и сквозной методы прозвучивания.

Основные функции приборов:

Измерение времени и скорости распространения ультразвука в материалах при сквозном и поверхностном прозвучивании
Определение прочности строительных материалов по установленной градуировочной зависимости
Оценка прочности бетонов неизвестного состава по градуировочным характеристикам ЦНИИОМПТ
Возможность установки индивидуальных градуировок для различных видов стройматериалов
Определение глубины трещин
Поиск дефектов по аномальному уменьшению скорости распространения ультразвука
Архивация получаемой в результате измерений информации в памяти прибора, с фиксацией времени, даты, вида, характеристики стройматериала и коэффициента вариации (объем памяти 10000 результатов).
Передача информации, полученной в результате измерений, на ПК

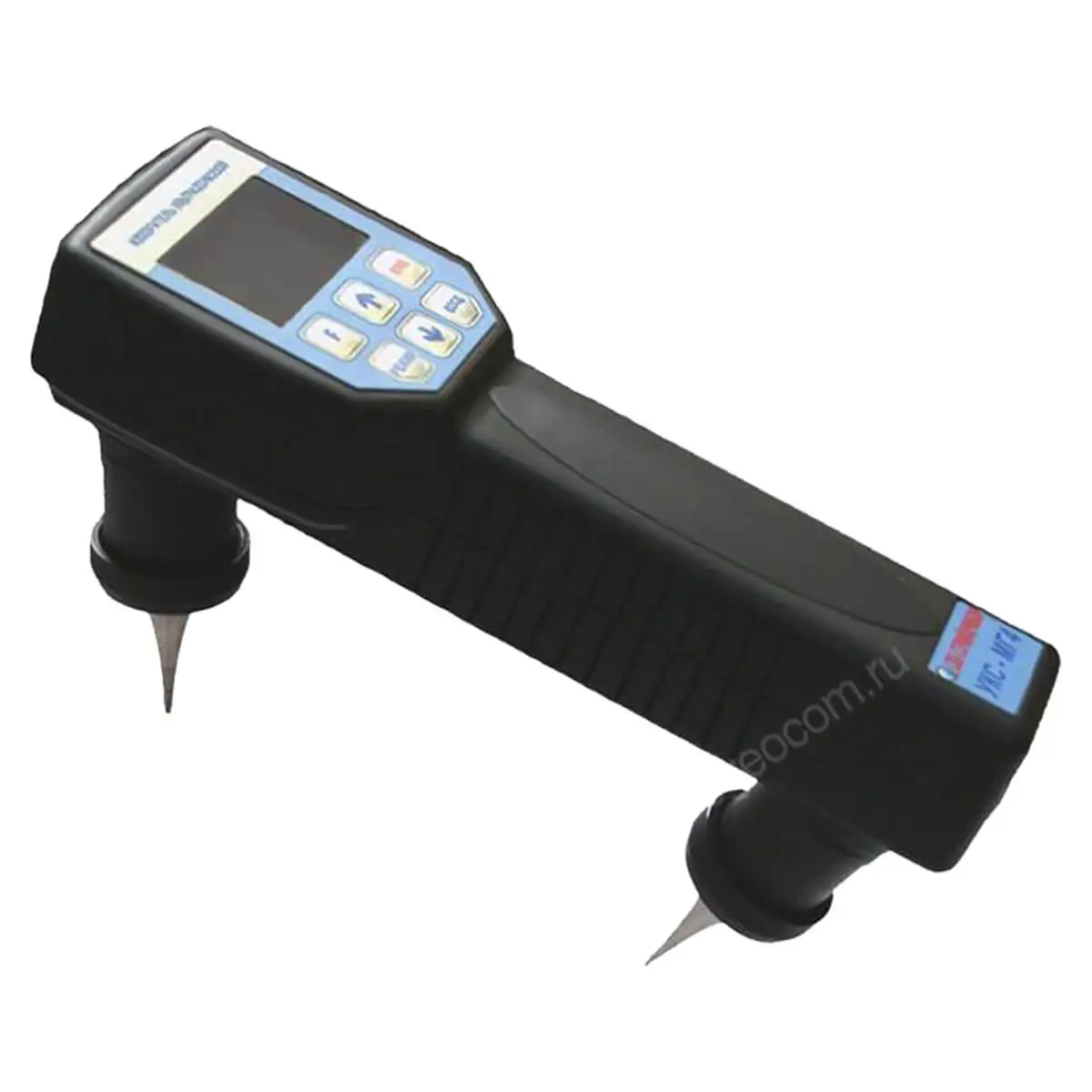

Электронный блок прибора совмещен с преобразователями для поверхностного прозвучивания (база 120мм), что обеспечивает удобство в работе, малые габариты и вес.

Область применения приборов - строящиеся и эксплуатируемые здания и сооружения, гидротехнические сооружения, сооружения с затрудненным двухсторонним доступом к контролируемым участкам, предприятия стройиндустрии.

Примечание: В соответствии с ГОСТ 18105 ультразвуковой метод отнесен к косвенным методам определения прочности бетона. В связи с чем, определение прочности бетона производится по предварительно установленным градуировочным зависимостям между прочностью бетона, установленной одним из разрушающих или прямых неразрушающих методов, и косвенными характеристиками прибора.

Купить СТРОЙПРИБОР УКС-МГ4С, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте.
