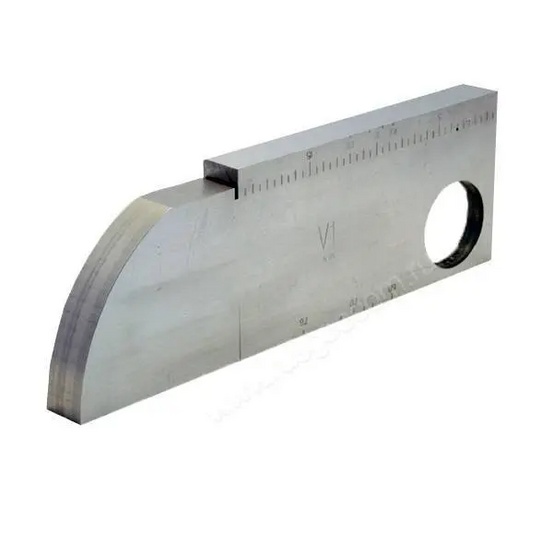

Стандартный образец NOVOTEST V1

Наличие по запросу

Цена по запросу

Оформить заказ

Длина:

Глубина трещины:

Ширина раскрытия трещины:

Разъемы:

Ширина трещины:

Габариты (ДхШхВ):

Подвижные подпружиненные контактные электроды датчика для работы на криволинейных поверхностях:

Малое влияние электромагнитных свойств материала на результат измерения:

Предназначен для неразрушающего контроля изделий из ферромагнитных материалов (нержавеющие стали, чугуны):

Предназначен для работы в труднодоступных для измерений местах: тонкие валы, галтельные переходы:

Наиболее универсальный датчик к трещиномеру 281М для контроля изделий из ферромагнитных и неферромагнитных материалов:

Вес:

Диапазон измерений:

Описание

Стандартный образец NOVOTEST V1 предназначен для калибровки ультразвуковых дефектоскопов при ультразвуковом контроле качества сварных соединений и соответствует ДСТУ 4001-2000 (ISO 2400, DIN 54120, B. S. 2704). Образец изготовлен из низкоуглеродистой мелкозернистой стали с малым коэффициентом затухания. Геометрические размеры образца соответствуют ДСТУ 4001-2000 (ISO 2400, DIN 54120, B. S. 2704).

Стандартный образец V1 позволяет:

определить точку ввода ультразвуковых колебаний и стрелу ультразвуковых преобразователей с погрешностью ± 0,5 мм;
определить угол ввода ультразвуковых колебаний с погрешностью ±1 угл. град.;
определить неконтролируемую (мертвую) зону (по стали) прямых ультразвуковых пьезоэлектрических преобразователей;
определить разрешающую способность (по стали) прямых ультразвуковых пьезоэлектрических преобразователей;
определить линейность развертки ультразвуковых дефектоскопов по горизонтали;
произвести настройку скорости развертки и чувствительности прямых, сдвоенных и наклонных пьезоэлектрических преобразователей.

Скорость продольных ультразвуковых колебаний (УЗК) в материале образца на частоте 5,0 МГц при температуре (20±5) 0 С равна (5920±30) м/с.

Скорость продольных УЗК в материале вставки образца (полиметилакрилате) на частоте 5,0 МГц при температуре (20±5) 0 С равна (2670±100) м/с.

Купить стандартный образец V1, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте.
