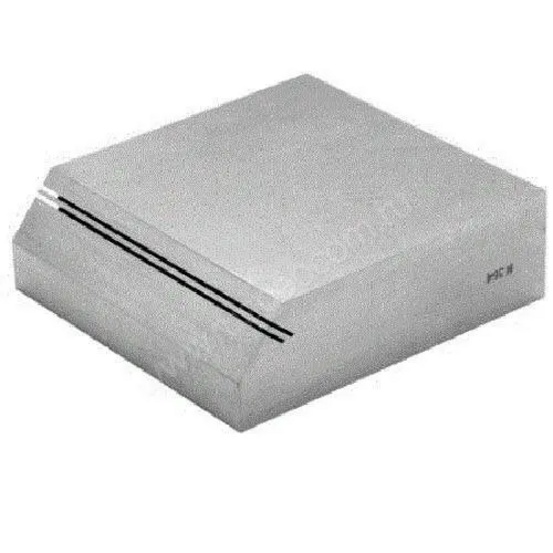

Стандартный образец NOVOTEST СО-4

Для максимальной достоверности и единообразия на каком-либо предприятии при осуществлении ультразвукового контроля серийного выпуска продукции или отработки технологий производства используются стандартные образцы.

Как известно, все образцы для ультразвукового контроля делятся на государственные (ГСО), отраслевые (ОСО) и стандартные образцы предприятий СОП. Нужно сказать, что в ультразвуковой дефектоскопии и толщинометрии такие образцы способны определять следующие параметры: скорость распространения ультразвука (м/с), скорость затухания ультразвука (дБ) или эффективную площадь дефекта (мм2), коэффициента затухания (дБ/см), эффективную толщину материала (мм).

Точность ультразвукового контроля зависит от выбранных опорных сигналов от искусственных отражателей, которые изготавливаются в стандартных ультразвуковых образцах. Эти образцы выполняют функцию мер физических величин: скорости распространения и затухания ультразвука, эффективной площади искусственных дефектов, отражающей ультразвук.

Государственные образцы хранят и передают единицы измерения скорости распространения и затухания ультразвука, эффективной толщины и площади ультразвуковых отражателей отраслевым образцам, а также различным ультразвуковым дефектоскопам и толщиномерам.

Стандартный образец СО-4

Стандартный образец СО-4. Изготавливается соответственно ГОСТ 14782-86; ТУ 25-06.1847-78.

Область применения: образец СО-4 используют в измерении длины волны (частоты), которая возбуждается преобразователями с частотой от 1,25 до 5 МГц и углами ввода от 40° до 65°.
