Стандартные образцы предприятий СОП

Наличие по запросу

Цена по запросу

Оформить заказ

Длина:

Глубина трещины:

Ширина раскрытия трещины:

Разъемы:

Ширина трещины:

Габариты (ДхШхВ):

Подвижные подпружиненные контактные электроды датчика для работы на криволинейных поверхностях:

Малое влияние электромагнитных свойств материала на результат измерения:

Предназначен для неразрушающего контроля изделий из ферромагнитных материалов (нержавеющие стали, чугуны):

Предназначен для работы в труднодоступных для измерений местах: тонкие валы, галтельные переходы:

Наиболее универсальный датчик к трещиномеру 281М для контроля изделий из ферромагнитных и неферромагнитных материалов:

Вес:

Диапазон измерений:

Описание

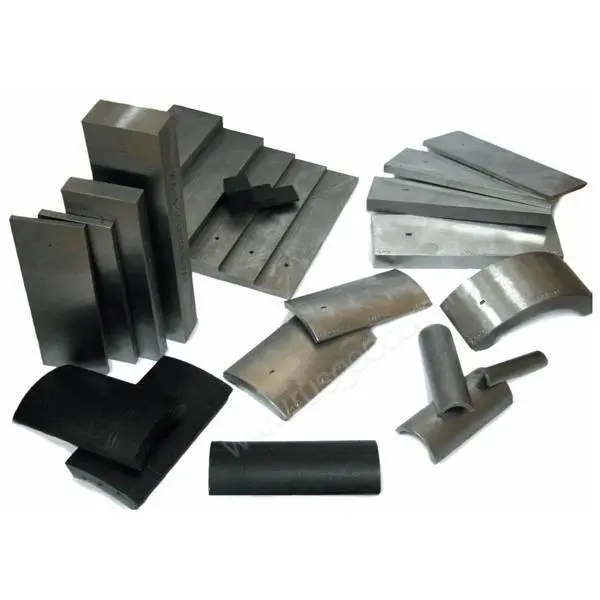

Стандартные образцы предприятий (СОП)

В ходе ультразвукового контроля определенных материалов, изделий и соединений опорные сигналы обычно получают от искусственных отражателей в образцах предприятий, которые производятся из схожих по акустическим характеристикам материалов (скорость распространения, коэффициент затухания). Это необходимо для правильной настройки ультразвуковых импульсных дефектоскопов.

Существует несколько типов СОП (по ГОСТ 14782-86) с искусственными отражателями.

В виде:

плоскодонных дисковых отражателей, которые ориентированы перпендикулярно ультразвуковому лучу;
угловых отражателей (зарубка с вертикальной рабочей гранью, которая ориентирована перпендикулярно плоскости сканирования преобразователя);
цилиндрических отверстий, у которых образующая направлена перпендикулярно УЗ лучу;
сегментных отражателей с отражающей поверхностью, которая находится перпендикулярно акустической оси ПЭП.

Необходимо отметить, что для каждой группы материалов и соединений существуют свои технологические инструкции, где прописаны все нормы по формам и размерам искусственных дефектов, а также различные классы дефектности, связанные с прочностными параметрами измеряемой продукции.

NOVOTEST производит СОП практически любой конструкции, имеющие искусственные отражатели типа "боковое цилиндрическое отверстие", "плоскодонное отверстие", "угловой отражатель "зарубка", "сегментный отражатель", другие. Кроме того, многие СОП производятся в соответствии с действующими нормативными документами.

Купить стандартный образец СОП , а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте.
