Датчик "3+1" с выносным токовым электродом применяется только для контроля магнитно-мягких сталей и сплавов:
- магнитные стали – железо, никель и кобальт;
- магнитные сплавы – железоникелевые, железокремнистые, альсиферы (сплавы Fe-Si-Al) и другие.
Датчик "3+1" широкий диапазон измерений, но чаще всего применяется для определения глубины трещины от 30 мм до 100 мм. Удобен для работы в труднодоступных местах.

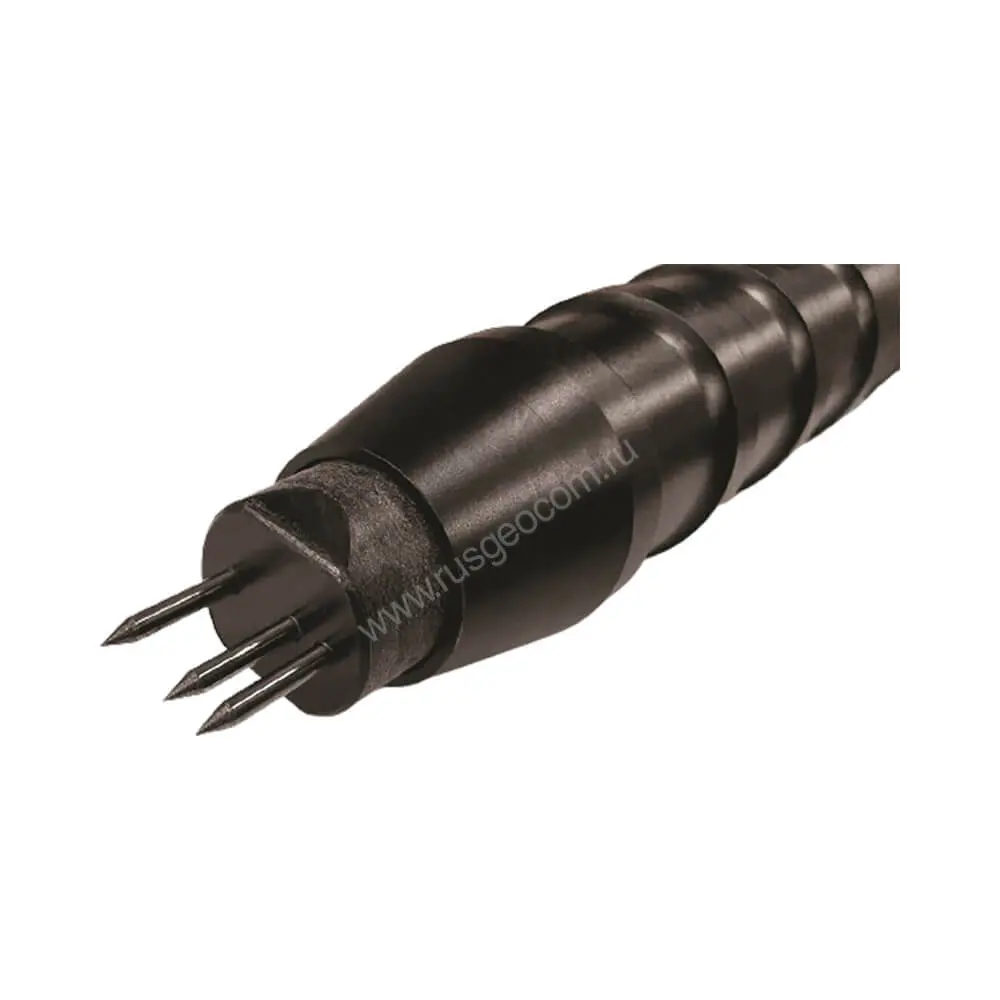

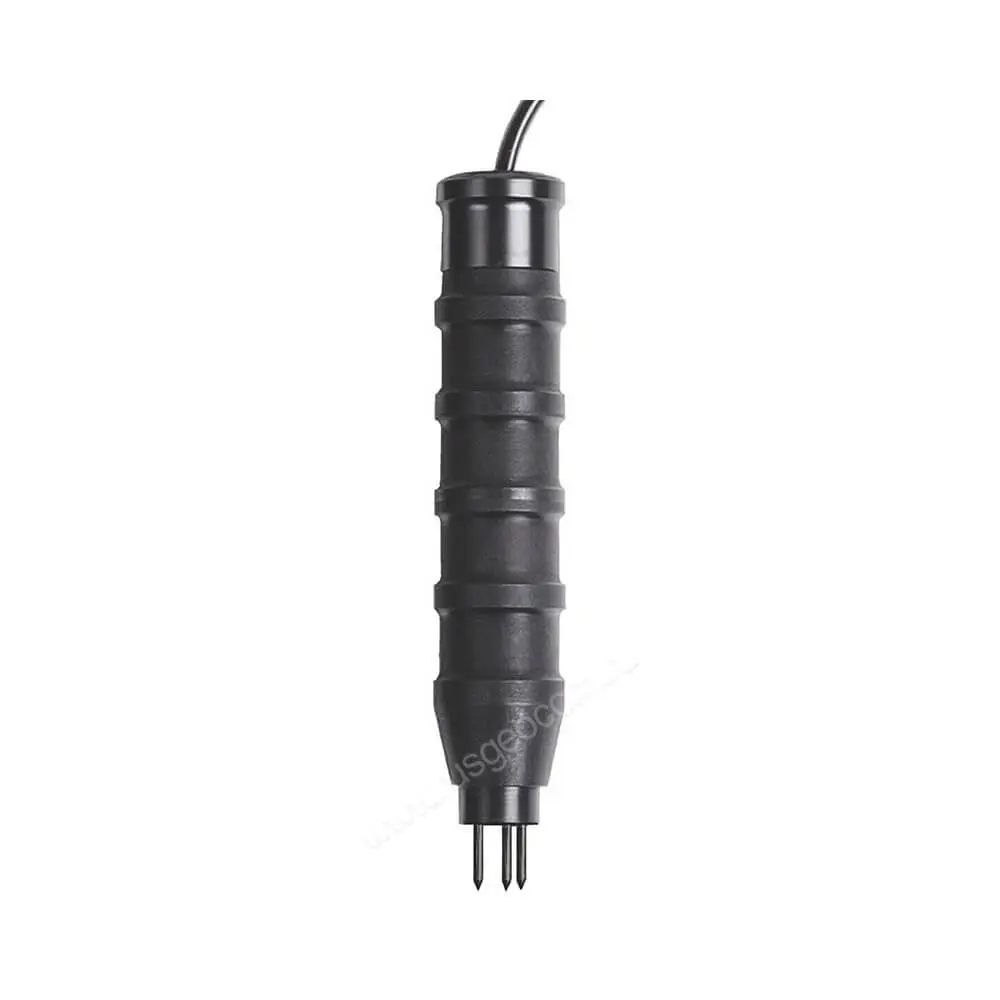

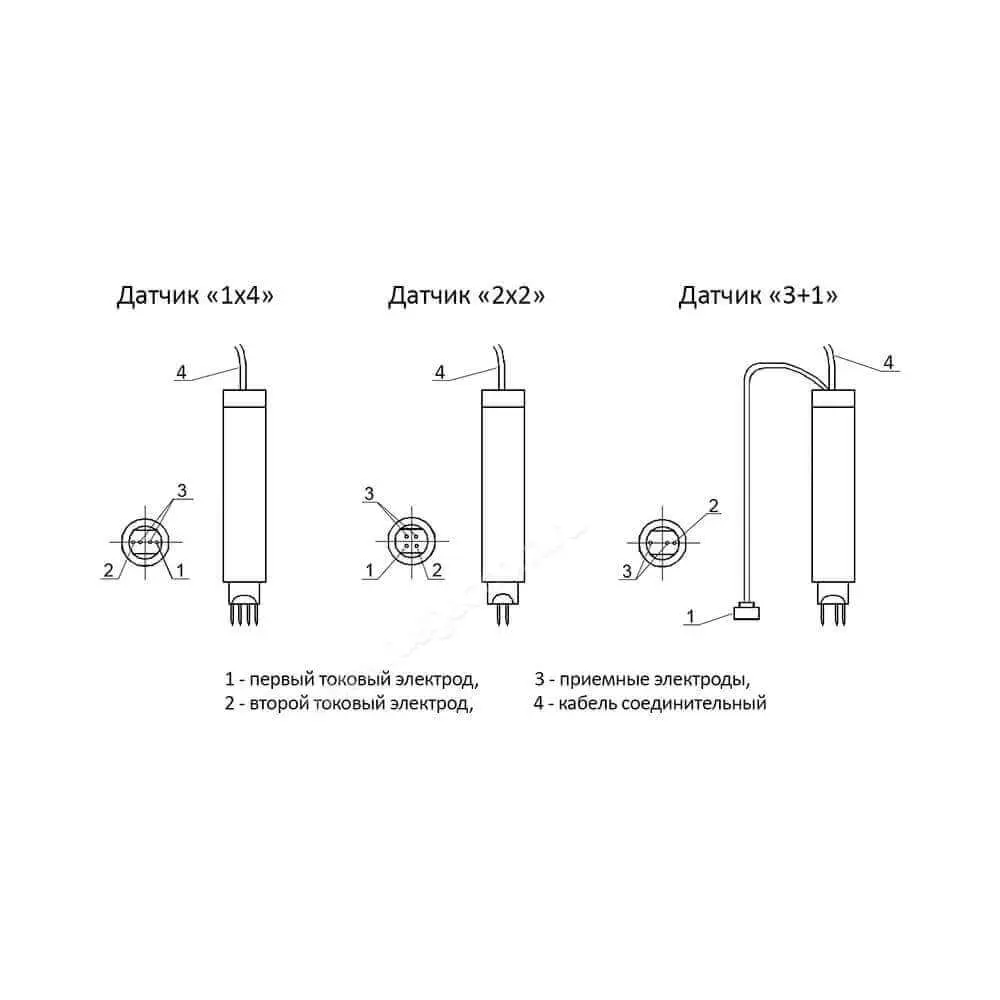

Данный датчик имеет 4 электрода, 3 из которых располагаются в 1 ряд, а один токовый электрод вынесен.

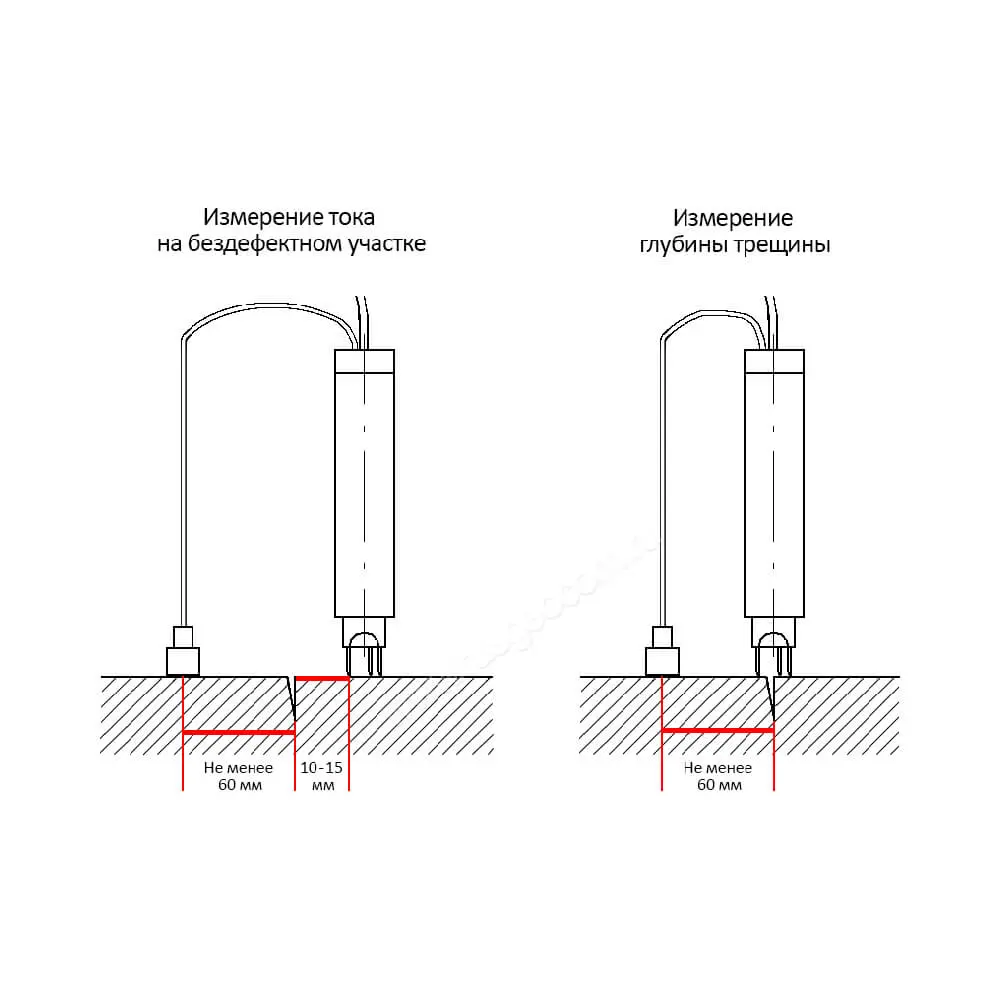

Выносной электрод позволяет увеличить напряжение тока, тем самым расширяя диапазон измерения глубины трещин до 100 мм.
Преимущества датчика "3+1" к трещиномеру 281М
- Контроль изделий из ферромагнитных материалов.
- Диапазон измерений от 5 до 100 мм достигается за счет выносного токового электрода.
- Малое влияние электромагнитных свойств материала на результат измерения.
- Подвижные подпружиненные контактные электроды датчика позволяют производить измерения на криволинейных поверхностях.
Типовые объекты контроля:
- валы, валки, прокатные станы;
- трубы, трубопроводы, нефте-газопроводы;
- сосуды давления;
- объекты энергетического производства;
- детали конструкций, машин и механизмов.
Трещиномер 281М– это высокоточный портативный прибор для измерения глубины трещин, выходящих на поверхность изделий из ферромагнитных металлов и сплавов (в т.ч. нержавейки, дюраля), предварительно обнаруженных каким-либо другим методом.
Особенно эффективно применение прибора совместно с производительными методами выявления трещин: магнитно-порошковым, вихретоковым, капиллярным и другими.
