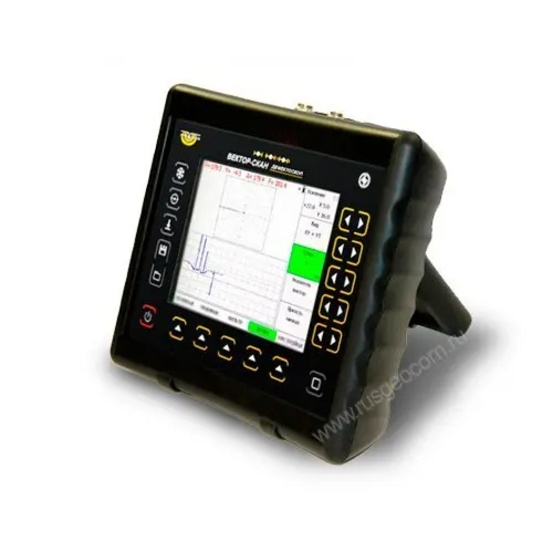

Многофункциональный дефектоскоп Ака-Скан ВЕКТОР-СКАН

Наличие по запросу

Цена по запросу

Оформить заказ

: 1,5 кг с аккумуляторами

Рабочая частота (для СП):

Отображение сигнала:

: от -30º C до +50° C

Рабочая частота (для РСП):

А-сигнал:

Пылевлагозащита корпуса:

Разъем подключения преобразователей:

Диапазон регулировки предварительного усилителя:

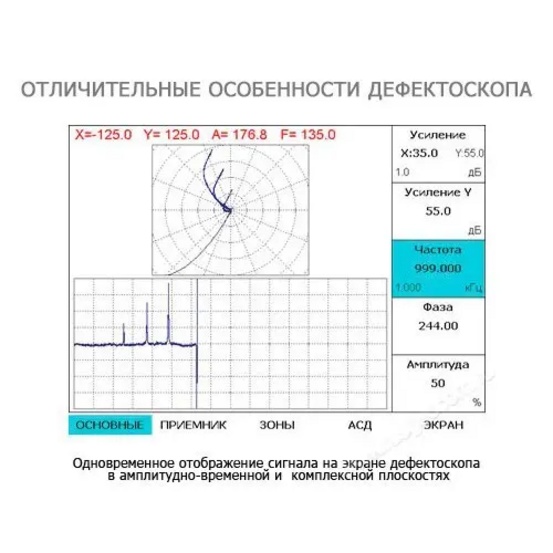

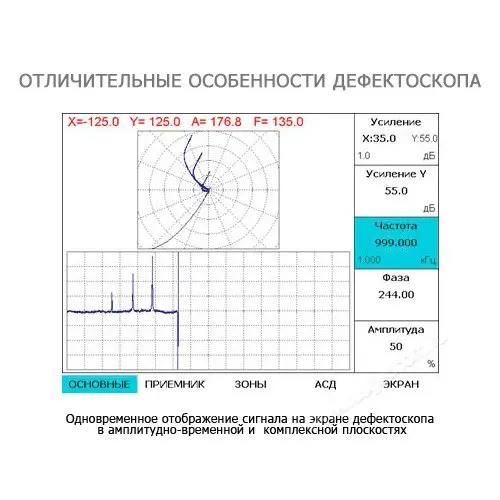

Возможность работы в режиме комплексная плоскость:

Индикатор:

Диапазон изменения частоты:

Амплитудно-временная характеристика:

Возможность подключения к ПК:

Регулировка амплитуды возбуждения преобразователя:

Режим настройки:

Фильтр ВЧ:

Возможность замены преобразователей без подстройки к электронному блоку:

Вид графика:

Встроенное зарядное устройство:

След сигнала:

Наконечники преобразователей:

Зоны АСД:

Вес электронного блока:

Дисплей:

Диапазон регулировки усиления:

Режимы АСД:

Диаметр минимальной зоны контроля SP / PSP:

Зоны контроля:

Диапазон изменения фазы вектора: 0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град.

Типы вывода на экран:

Экспертный режим при подключении к ПК:

Автоматическая Сигнализация Дефектов (АСД):

Фильтр НЧ: регулируемый от 5 до 1000 Гц

Память настроек:

Питание батарея / сеть:

Разъемы преобразователей:

Типы преобразователей: дифференциальный, абсолютный, ротационный

Память результатов:

Габариты SP преобразователя:

Внешнее питание:

Размер электронного блока (В x Ш x Д):

Габариты RSP преобразователя:

Размер (В x Ш x Д):

Способ возбуждения преобразователей:

Импульс возбуждения:

Диапазон регулировки усиления	от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
Диапазон регулировки предварительного усилителя	от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
Диапазон изменения частоты	от 10Гц до 20МГц, с шагом 1, 10,100 и 1000 Гц
Регулировка амплитуды возбуждения преобразователя	12.5%, 25%, 50%, 100%
Диапазон изменения фазы вектора	0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град.
Фильтр НЧ	регулируемый от 5 до 1000 Гц
Фильтр ВЧ	регулируемый от 2,5 до 500 Гц
Режим работы	стандартный, синхро-режим
Вид графика	XY, XY+YT, XY+AT, YT, YT+XT
След сигнала	0-30 сек, с шагом 1 сек
Зоны АСД	коробка, сегмент
Режимы АСД	дефект в зоне, дефект вне зоны
Типы вывода на экран	вектор, точка
Типы преобразователей	дифференциальный, абсолютный, ротационный
Память настроек	200 настроек
Память результатов	500 протоколов контроля
Дисплей	цветной TFT 135х100 мм (640х480 точек) с регулируемой яркостью и регулировкой цветовой гаммы. Специальная функция смены фона для работы на ярком солнце
Интерфейс	USB
Разъемы преобразователей	1 x Lemo0B + 1 x Lemo1B
Время непрерывной работы	10 часов от аккумуляторов
Внешнее питание	220 В, 50Гц AC
Напряжение питания	18V/3,5A DC
Диапазон рабочих температур	от -30º C до +50° C
Размер электронного блока (В x Ш x Д)	210 мм x 340 мм x 75 мм
Масса	1,5 кг с аккумуляторами

Описание

Многофункциональный дефектоскоп ВЕКТОР-СКАН – это мобильное средство неразрушающего контроля, которое реализует электрические, магнитные и акустические методы диагностики в разных комбинациях. Выполняя работы с изделиями из магнитных и немагнитных материалов. Также, прибор подходит для проверки целостности и выявления дефектов структуры и для оценки качества склеивания и определения физико-механических свойств различных объектов.

Особенности дефектоскопа ВЕКТОР-СКАН:

Многофункциональность за счет совместимости с датчиками разного типа.
Фиксация поверхностных дефектов без удаления диэлектрического покрытия.

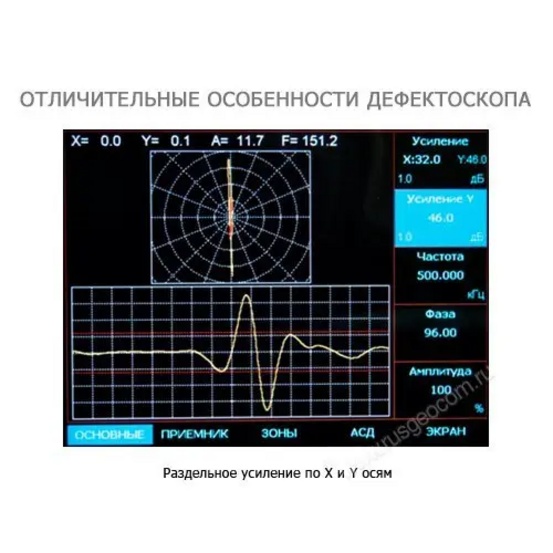

Для эффективного обнаружения дефектов с разной ориентацией используется раздельное усиление по каждой оси.
Перенастройка прибора для работы с новыми изделиями и материалами.
Память для хранения 200 настроек и записи 500 протоколов контроля.
Для работы в полевых условиях предназначено морозостойкое исполнение.

Поддержка различных режимов работы является универсальным средством диагностики многофункционального дефектоскопа ВЕКТОР-СКАН. Он работает в следующих режимах: вихретоковый резонансный, магнитоиндукционный, низкочастотный ультразвуковой, электромагнитно-акустический или акустический импедансный, с амплитудно-фазовыми измерениями.

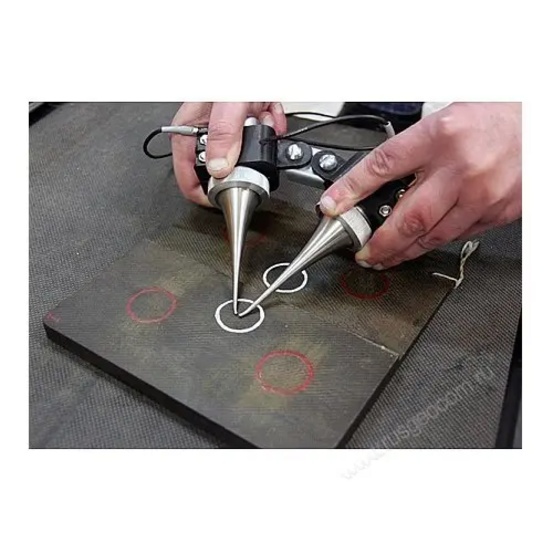

Совместимость практически со всеми вихретоковыми преобразователями дифференциального и абсолютного типа, с рабочей частотой 10 Гц - 20 МГц, в накладном или проходном исполнении также является преимуществом прибора. В комплект поставки многофункционального дефектоскопа ВЕКТОР-СКАН входят параметрические, пьезоэлектрические и импедансные датчики. При использовании соответствующих переходников допускается подключение любых роторных динамических преобразователей.

Прибор не только фиксирует дефекты, но и определяет их размеры и точное расположение. Это позволяет объективно оценивать их допустимость, в соответствии с действующими техническими условиями, нормирующими качество проверяемых изделий. Имеются специальные режимы для определения электропроводных свойств цветных металлов.

Многофункциональный дефектоскоп ВЕКТОР-СКАН является официально зарегистрированным средством измерений, которое внесено в Госреестр СИ. Это позволяет использовать дефектоскоп при создании сертификатов соответствия продукции.

Купить многофункциональный дефектоскоп ВЕКТОР-СКАН, а также проконсультироваться у специалиста по порядку его использования вы можете непосредственно в нашем магазине, в телефонном режиме или на сайте, через форму обратной связи или в чате с онлайн-консультантом.
