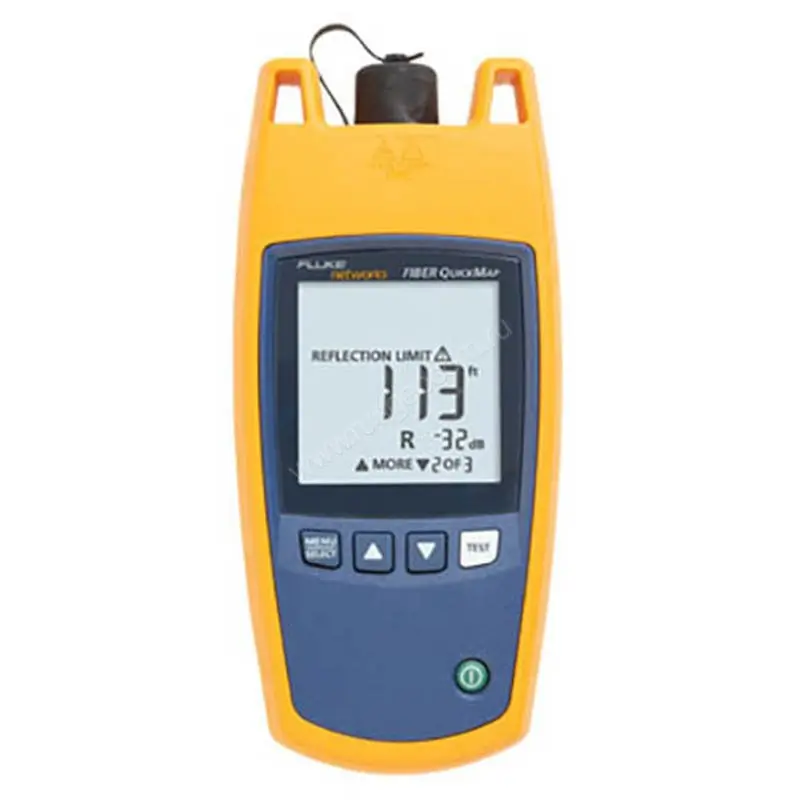

Оптический рефлектометр Fluke Networks FQM-100-M-VFL

Наличие по запросу

Цена по запросу

Оформить заказ

Тип ЖК-монитора: С черно-белой подсветкой (сегменты)

Точность отражающей способности4:

: >11 дБ

Обнаружение неисправностей, связанных с потерями5:

Фабричный интервал калибровки:

Выходная длина волн: 850 нм ± 10 нм

: Класс 1 CDRH, соответствие стандарту EN 60825-2

Максимальное количество показываемых неисправностей: 9

: Тестирований (типичное количество): 1500

Скорость тестирования: обычно < 6 секунд

: Случайн., от 5 Гц до 500 Гц, MIL-PRF- 28800F КЛАССА 2

Типы протестированного оптоволокна: 50/125 мкм или 62,5/125 мкм для многомодовых соединений

Максимальное расстояние: 1500 метров или 4921 футов

Максимальный показатель отражающей способности: -20 дБ

Электромагнитная совместимость: RU 61326-1: 2004

Высота над уровнем моря: 3000 м

Качество межпанельных соединителей: Если волокно не подсоединено или соединитель загрязнен, прибор для устранения неисправностей будет показывать значения 0 м или 0 футов.

Автоотключение: Автоматически выключается по прошествии 5 минут, если не были нажаты никакие клавиши. Подсветка выключается первой.

Обнаружение работающего волокна: Обнаруживает оптические сигналы с длинами волн от 600 нм до 1050 нм и отображает индикацию ACTIVE LINE <АКТИВНАЯ ЛИНИЯ> в случае наличия сигнала. После первого обнаружения каждые 3 секунд осуществляет поиск сигнала. Максимальная входная мощность: +7 дБ.

Относительная рабочая влажность (% без конденсации): 95% (от 10 ºC до 35 ºC); 75% (от 35 ºC до 40 ºC); неконтролируемая: < 10 ºC

Точность расстояния (0 м - 1500 м или 0 футов - 4921 футов): ± (1 м + 0,1% x длина) для неисправностей, связанных с отражением1 ± (3 м + 0,1% x длина) для неисправностей, не связанных с отражением2

Ударная нагрузка: Испытание методом падения с высоты 1 метра

Рабочая температура с батареей: 0ºC – 50ºC

Тип батареек: 2 щелочные батареи типа AA (без зарядного устройства)

Индекс диапазона преломлени:

О безопасности лазера: Класс 1 CDRH, соответствие стандарту EN 60825-2

Обнаружение неисправностей, связанных с отражением3:

Разъем: Сменный адаптер SC, который можно чистить, полировка класса UPC

Рабочая температура с батареей	0ºC – 50ºC
Диапазон температур хранения	-20ºC – 60ºC
Относительная рабочая влажность (без конденсации)	95% (от 10 ºC до 35 ºC); 75% (от 35 ºC до 40 ºC); неконтролируемая: < 10 ºC
Вибрация	Случайн., от 5 Гц до 500 Гц, MIL-PRF- 28800F КЛАССА 2
Ударная нагрузка	Испытание методом падения с высоты 1 метра
Высота над уровнем моря	3000 м
Электромагнитная совместимость	RU 61326-1: 2004
Тип батареек	2 щелочные батареи типа AA (без зарядного устройства)
Время работы от батарей	Тестирований (типичное количество): 1500
О безопасности лазера	Класс 1 CDRH, соответствие стандарту EN 60825-2
Тип ЖК-монитора	С черно-белой подсветкой (сегменты)
Индекс диапазона преломлени	1,45 до 1,5 (фабричная настройка по умолчанию 1,496)
Автоотключение	Автоматически выключается по прошествии 5 минут, если не были нажаты никакие клавиши. Подсветка выключается первой.
Фабричный интервал калибровки	Отсутствует
Выходная длина волн	850 нм ± 10 нм
Классификация лазера	Класс 1 CDRH, соответствие стандарту EN 60825-2
Динамический диапазон	>11 дБ
Максимальное расстояние	1500 метров или 4921 футов
Максимальное количество показываемых неисправностей	9
Точность расстояния (0 м - 1500 м или 0 футов - 4921 футов)	± (1 м + 0,1% x длина) для неисправностей, связанных с отражением1 ± (3 м + 0,1% x длина) для неисправностей, не связанных с отражением2
Скорость тестирования	обычно < 6 секунд
Разъём	Сменный адаптер SC, который можно чистить, полировка класса UPC
Типы протестированного оптоволокна	50/125 мкм или 62,5/125 мкм для многомодовых соединений
Обнаружение неисправностей, связанных с отражением3	Пороговое значение по умолчанию: -35 дБ (пользователь может выбирать значения от -20 дБ до -45 дБ с шагом в 5 дБ)
Точность отражающей способности4	± 4 дБ
Максимальный показатель отражающей способности	-20 дБ
Обнаружение неисправностей, связанных с потерями5	Пороговое значение по умолчанию: 0,70 дБ (пользователь может выбирать значения от 0,5 дБ до 6,1 дБ с шагом в 0,2 дБ)
Качество межпанельных соединителей	Если волокно не подсоединено или соединитель загрязнен, прибор для устранения неисправностей будет показывать значения 0 м или 0 футов.
Обнаружение работающего волокна	Обнаруживает оптические сигналы с длинами волн от 600 нм до 1050 нм и отображает индикацию ACTIVE LINE <АКТИВНАЯ ЛИНИЯ> в случае наличия сигнала. После первого обнаружения каждые 3 секунд осуществляет поиск сигнала. Максимальная входная мощность: +7 дБ.

Описание

Fiber QuickMap™

Fiber QuickMap заполняет пробел между визуальным локатором VFL и рефлектометром OTDR. Эти модели просты в обращении, подобно визуальному локатору VFL, и предоставляют информацию о расстоянии и мощности для точек с высоким уровнем потерь, разрывов и точки окончания оптоволокна. Они также определяют, является ли оптоволокно активным.

Поиск неисправностей и определение расстояния до них в многомодовых кабелях

Работает с многомодовым оптоволокном, 50/125 мкм и 62,5/125 мкм
850 нм выходная длина волны. Измерение до 4 921 футов (1 500 м) оптоволокна за считанные секунды
Определение местоположения чрезмерных сгибов, сращиваний, дающих высокие потери, разрывов и загрязненных соединителей в многомодовом волокне
Измерение и обнаружение сращиваний с высокими потерями
Обнаружение точки окончания оптоволокна
Поиск потенциальных источников интенсивного потока ошибочных битов, вызванного отражением от загрязненных или слабых соединений
Выявление активных оптических сигналов перед началом процесса тестирования
Быстрая настройка. Подключите волокно и нажмите кнопку «Test». Не требуется длительная настройка.
Быстрое обнаружение проблем. Время тестирования — шесть секунд. Больше никакого поиска неисправностей вслепую, который может занимать несколько часов.
Изменение показателя преломления (IOR) для повышения точности длины оптоволокна
Хорошая видимость в темных областях. Дисплей с подсветкой автоматически выключается

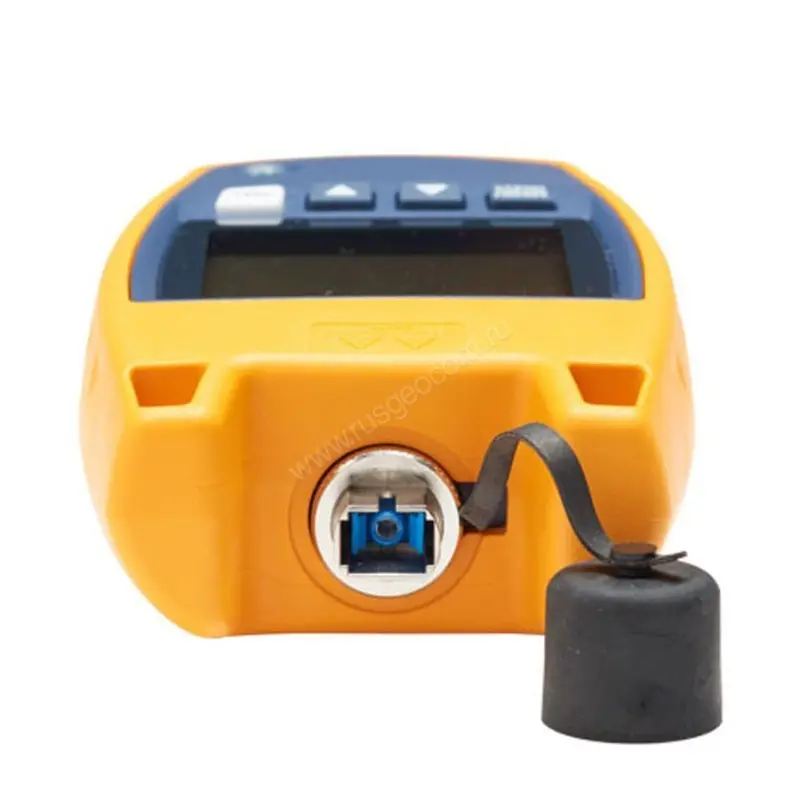

Съемный адаптер SC легко очищается
Доступность дополнительных сменных адаптеров LC, ST и FT
Продолжительный срок использования батарей; 1 500 тестов (обычно) от 2 батарей AA
Прочная конструкция; проведены испытания на вибрацию и падение с высоты 1 м
