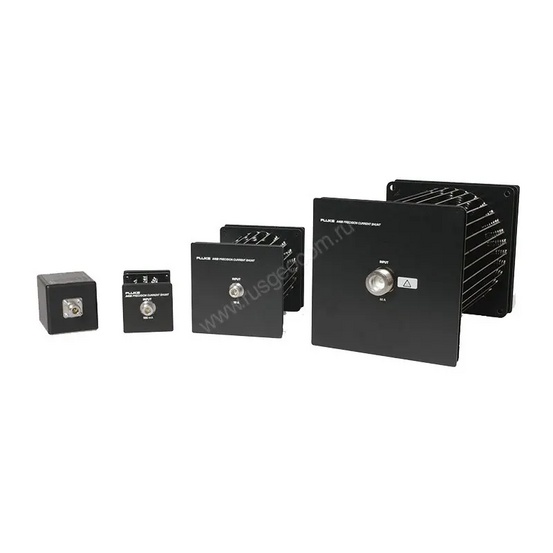

Токовый шунт Fluke A40B-50A

Наличие по запросу

Цена по запросу

Оформить заказ

Высота над уровнем моря при хранении: от 0 до 12 000 м

Атмосферное давление, кПа (мм рт. ст.):

Номинал шунта: 50 А и 100 А

Bысота х ширина х глубина:

Полная длина1: 343 мм

Разъем выхода: N тип (мама)

: 3,4 кг

Диапазон температур калибровки (TCal): От 18 °C до 28 °C

: Никель-металлогидридная (NiMH)

Диапазон влажности для наилучшей спецификации 1,2: Относительная влажность ≤ 50 %

: от 13 до 33 °C

Температуры, предотвращающие повреждение: от –20 до 140 °C

Температуры и влажность сохранения полной работоспособности1: от 5 до 45 °C при относительной влажности от 15 до 80 %

: 200 мм

Габариты батареи: AAA (44,5 x 10,5 мм)

Ширина: 200 мм

Необходимое количество батарей: 8 (2 набора по 4)

Масса, не более:

Номинальное напряжение батареи: 1,2 В (4,8 В на группу из 4 батарей)

Частотный диапазон:

Стандартная емкость батареи: 800 мА-ч

Температура окружающего воздуха:

Диапазон измерений силы тока:

Срок службы:

Пределы допускаемых значений относительной погрешности, %:

Входной разъем: LC тип (мама)

Габаритные размеры (высота х ширина х глубина), не более:

Высота над уровнем моря: от 0 до 3000 м

Наработка на отказ:

Условия хранения и транспортировки
Номинал шунта:	50 А и 100 А
Высота:	200 мм
Ширина:	200 мм
Полная длина1:	343 мм
Масса	3,4 кг
Входной разъём	LC тип (мама)
Разъем выхода:	N тип (мама)
Температура	от 13 до 33 °C
Диапазон температур калибровки (TCal):	От 18 °C до 28 °C
Диапазон влажности для наилучшей спецификации 1,2:	Относительная влажность ≤ 50 %
Высота над уровнем моря	от 0 до 3000 м
Температуры, предотвращающие повреждение	от –20 до 140 °C
Температуры и влажность сохранения полной работоспособности1:	от 5 до 45 °C при относительной влажности от 15 до 80 %
Высота над уровнем моря при хранении	от 0 до 12 000 м
Спецификации батареи
Габариты батареи	AAA (44,5 x 10,5 мм)
Тип батареи	Никель-металлогидридная (NiMH)
Необходимое количество батарей	8 (2 набора по 4)
Номинальное напряжение батареи	1,2 В (4,8 В на группу из 4 батарей)
Стандартная емкость батареи	800 мА-ч

Описание

Токовый шунт Fluke A40B-50A предназначен для преобразования тока в напряжение. Представляет собой четырехзажимный резистор. Два зажима, к которым подводится ток, называют токовыми, два выходных, с которых снимается напряжение, - потенциальными. К последним присоединяют измерительный механизм прибора.

Сфера применения:

Для измерения абсолютных величин постоянного и переменного тока в лабораторных условиях.
В учебных учреждениях.
Для измерений эталонов.

Цель применения

Токовые шунты используются для расширения пределов измерения механизмов по току. Большая часть тока пропускается через шунт, меньшая – через измерительный механизм. Из-за небольшого показателя сопротивления используются в цепях постоянного тока с магнитоэлектрическими механизмами.

Основные характеристики

Главная характеристика шунта переменного тока Fluke A40B-50A - номинальное сопротивление. Оно определяется как отношение номинального входного тока и номинального значения выходного напряжения. Для данной модели номинальный ток составляет 50 А.

Конструкция

Токовый шунт имеет радиальную конструкцию, которая обеспечивает минимальные внешние магнитные поля, способствует увеличению потока воздуха, что делает незначительным изменение коэффициента мощности. В результате шунт можно использовать в широком диапазоне тока, сохраняя сопротивление на стабильном уровне.

Параметры батареи

Для работы устройства необходимы никель-металлогидридные батареи типа ААА в количестве 8 штук емкостью 800 мА-ч.

Купить Fluke A40B-50A с доставкой в любой регион страны вы можете на нашем сайте. Мы принимаем заказы по телефону или в режиме онлайн: просто заполняйте форму на сайте, и в скором времени наши менеджеры сами перезвонят вам!
