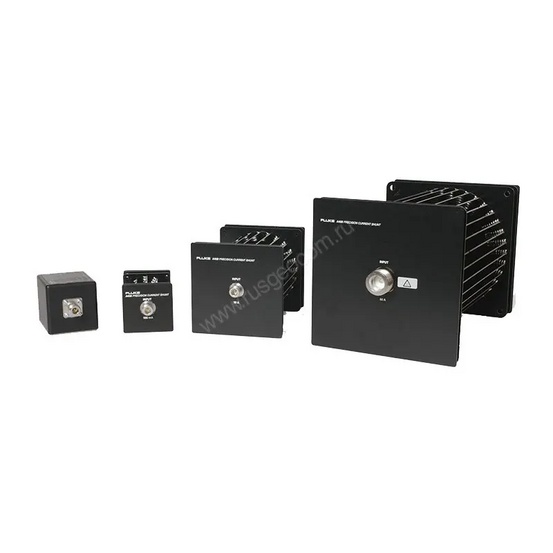

Токовый шунт Fluke A40B-10A

Наличие по запросу

Цена по запросу

Оформить заказ

: от 13 до 33 °C

Температуры, предотвращающие повреждение: от –20 до 140 °C

Температуры и влажность сохранения полной работоспособности1: от 5 до 45 °C при относительной влажности от 15 до 80 %

: 200 мм

Габариты батареи: AAA (44,5 x 10,5 мм)

Ширина: 200 мм

Необходимое количество батарей: 8 (2 набора по 4)

Масса, не более:

Номинальное напряжение батареи: 1,2 В (4,8 В на группу из 4 батарей)

Частотный диапазон:

Стандартная емкость батареи: 800 мА-ч

Температура окружающего воздуха:

Диапазон измерений силы тока:

Срок службы:

Пределы допускаемых значений относительной погрешности, %:

Входной разъем: LC тип (мама)

Габаритные размеры (высота х ширина х глубина), не более:

Высота над уровнем моря: от 0 до 3000 м

Наработка на отказ:

Высота над уровнем моря при хранении: от 0 до 12 000 м

Атмосферное давление, кПа (мм рт. ст.):

Номинал шунта: 50 А и 100 А

Bысота х ширина х глубина:

Полная длина1: 343 мм

Разъем выхода: N тип (мама)

: 3,4 кг

Диапазон температур калибровки (TCal): От 18 °C до 28 °C

: Никель-металлогидридная (NiMH)

Диапазон влажности для наилучшей спецификации 1,2: Относительная влажность ≤ 50 %

Условия хранения и транспортировки
Номинал шунта:	50 А и 100 А
Высота:	200 мм
Ширина:	200 мм
Полная длина1:	343 мм
Масса	3,4 кг
Входной разъём	LC тип (мама)
Разъем выхода:	N тип (мама)
Температура	от 13 до 33 °C
Диапазон температур калибровки (TCal):	От 18 °C до 28 °C
Диапазон влажности для наилучшей спецификации 1,2:	Относительная влажность ≤ 50 %
Высота над уровнем моря	от 0 до 3000 м
Температуры, предотвращающие повреждение	от –20 до 140 °C
Температуры и влажность сохранения полной работоспособности1:	от 5 до 45 °C при относительной влажности от 15 до 80 %
Высота над уровнем моря при хранении	от 0 до 12 000 м
Спецификации батареи
Габариты батареи	AAA (44,5 x 10,5 мм)
Тип батареи	Никель-металлогидридная (NiMH)
Необходимое количество батарей	8 (2 набора по 4)
Номинальное напряжение батареи	1,2 В (4,8 В на группу из 4 батарей)
Стандартная емкость батареи	800 мА-ч

Описание

Токовый шунт Fluke A40B-10A применяется для высокоточных лабораторных замеров силы постоянного или переменного тока. Основное назначение приборов такого класса - тестирование эталонных и иных электронных устройств, таких, как цифровые ваттметры, источники тока, калибраторы и др. Также шунты используются при проведении метрологических исследований и опытно-конструкторских изысканий.

Ключевые характеристики

Прецизионное коаксиальное устройство оснащено разъемами N-типа. Номинальный ток шунта составляет 10 А, а сопротивление - 0.08 Ом. Результаты отличаются стабильностью, повторяемостью, а стандартная погрешность измерений обычно не превышает ± 0,003º при частоте 1 кГц.

Преимущества

Главные преимущества Fluke A40B-10A - исключительно стабильное сопротивление, а также отличные показатели коэффициентов температуры и мощности саморазогрева.

Продуманная конструкция и первоклассные компоненты обеспечивают минимальное смещение амплитуды и фаз, которым можно пренебречь при большинстве исследований.

С прецизионным токовым шунтом работа специалиста значительно упрощается в силу отсутствия необходимости применения сравнительных эталонов. Это позволяет проводить простые, одноэтапные измерения тока, например, при тестировании калибраторов.

Особенности конструкции

Коаксиальная конструкция Fluke A40B-10A создана для обеспечения минимальной индуктивности. Прибор состоит из параллельных токовых стоек, каждая из которых снабжена резистивным элементом на базе фольговых резисторов. Все дорожки симметричны для подавления взаимной индуктивности.

Для открытой радиальной схемы характерна высокая производительность вкупе с небольшими внешними магнитными полями и малыми изменениями коэффициента мощности, благодаря чему устройство можно использовать в широком диапазоне тока при стабильном сопротивления.

Купить токовый шунт Fluke A40B-10A, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
