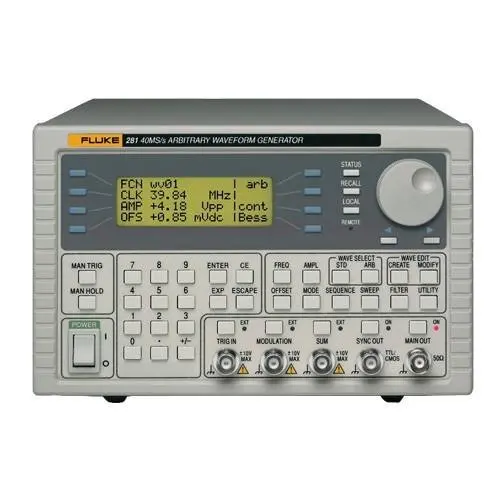

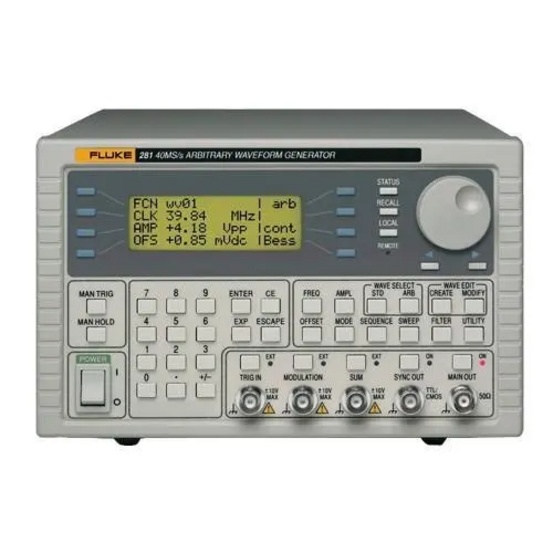

Емкость канала:
Дополнительные (и сложные):
Диапазон периода:
от 100 нс до 100 с
Подавление нормального режима:
Источник селекторного сигнала:
Внутренний с клавиатуры, предыдущего канала, следующего канала или генератора триггеров. Внешний от TRIG IN или удаленного интерфейса
Термопары T:
ЧМн:
Тон является выходным сигналом, когда сигнал триггера становится верным, а следующий тон становится выходным сигналом сразу же, когда сигнал триггера снова становится верным. Используя 2 канала и сумму их выходных сигналов, можно создать тестовые сигналы DTMF
:
Диапазон значений сигнала VCA:
Прим. 1 В размах для изменений уровня 100 % при максимальном выходном значении
Электромагнитная совместимость:
EN61326
Источник суммирования:
Внутренний от предыдущего канала. Внешний от разъема SUM IN
Безопасность файлов:
Сглаженность:
Разрешение периода:
4 разряда
Входное значение триггера:
Фаза запуска/останова селекторного сигнала:
Возможность настройки ±360° с разрешением 0,1°, в зависимости от типа и частоты формы сигнала
Типы термопар:
Генератор триггера:
Внутренний источник от 0,005 Гц до 100 кГц сигнала прямоугольной формы с возможностью настройки за 10 мкс. Разрешение 3 разряда. Можно использовать как внешнее устройство с помощью разъема SYNCOUT
:
±1 разряд настройки
Диапазон сигнала SCM:
Прим. ±1 В размах для максимального выходного значения
Полярность:
Выбор высокой/возрастающей или низкой/ниспадающей кромки
Диапазон внешнего сигнала:
Прим. 5 В размах входной сигнал и 20 В размах выходной
Межканальная фазовая подстройка:
Два и более канала можно синхронизировать по фазе. Каждому заблокированному каналу можно присвоить фазовый уклон относительно других заблокированных каналов. Можно синхронизировать дополнительные формы сигналов и последовательности форм, однако в этом случае будут применяться ограничения по длине и частоте формы сигнала. При наличии одного главного канала и нескольких связанных с ним каналов изменение частоты в главном канале будет воспроизведено на каждом из связанных каналов, что позволяет легко получить многофазную форму сигнала на одной частоте. Формы сигналов DDS имеют разрешение 7 разрядов для частоты, другие формы – 4 разряда.
Выходы аварийных сигналов:
Импульсные аберрации:
Диапазон задержки:
от –99,99 с до + 99,99 с
Температура, влажность (без конденсата):
Качание:
Функция качания частоты доступна для стандартных и дополнительных форм сигнала. Дополнительные формы сигналов расширяются или сужаются до 4096 точек, а качание реализуется с помощью метода DDS
Установки аварийных сигналов:
Точность амплитуды:
2 % ±1 мВ при 1 кГц для 50 Ом
:
Диапазон сигнала:
Прим. 2 В размах для входного и 20 В размах для выходного сигналов
Часы:
Фазовое разрешение формы сигналов не DDS:
Формы сигналов DDS: 0,1 градуса или 360 град/количество точек (выбирается большее значение)
Языковые меню:
Смещение постоянного тока:
Разрешение задержки:
0,002 % периода или 25 нс (выбирается большее значение)
Основа системы регистрации данных:
Несущие формы сигнала:
Все стандартные и дополнительные формы сигнала
Связь:
Прогрев:
Сглаженность амплитуды:
от ±0,2 дБ до 200 кГц; от ±1 дБ до 10 МГц; от ±2,5 дБ до 16 МГц
:
Удержание:
Удерживает дополнительную форму сигнала в текущем положении. Низкий уровень TTL или срабатывание выключателя приводит к остановке формы в текущем положении до момента достижения высокого уровня TTL или до включения выключателя. Для контроля функции удержания можно использовать клавишу на передней панели MAN/HOLD или удаленную команду. Удерживая нажатой кнопку MAN TRIG на передней панели или с помощью удаленной команды, можно вернуть форму сигнала в начальное положение. Команду Hold можно использовать для каждого отдельного канала
Скорость измерений:
Фазовая погрешность:
< ±10 нс для всех форм сигналов Сигналы от разъема REF IN/OUT и SYNC OUT можно использовать для синхронизации двух приборов, если требуется более 4 каналов
Относительная влажность (без конденсации):
Амплитудная модуляция:
Диапазон ширины:
от 25 нс до 99,99 с
Подавление общего режима:
Направление качания:
Вверх, вниз, сверху вниз, снизу вверх
Рабочая температура:
Диапазон смещения пост. тока:
±10 В от 50 Ом. Сдвиг и пиковое значение сигнала ограничено до ±10 В
:
Установка на входной сигнал:
Входной сигнал для внешних эталонных часов 10 МГц. Пороговый уровень TTL/CMOS
Входной импеданс:
10 кОм
Межканальный запуск триггером:
Любой канал можно запустить триггером предыдущего или следующего канала. Предыдущие/последующие соединения можно использовать для формирования последовательности триггеров. Каждый канал получает от предыдущего (или последующего) канала сигнал об окончании триггера и смещает его на следующий (или предыдущий) канал. По достижении конца "гирлянды" можно настроить возврат к началу, замкнув таким образом контур. Так же можно настроить сложные универсальные межканальные триггерные схемы. Каждый канал может иметь окончание триггера и независимую настройку формы выходного сигнала. Окончание триггера может быть обусловлено следующим: окончание формы сигнала, маркеры положения, синхр. последовательность или стимулирующий сигнал. Использование схемы выше позволит создать последовательность из 64 сегментов форм сигналов, каждый канал может генерировать до 16 элементов, а все каналы можно сложить для получения полной формы сигнала на выходе канала 4
Стандартная высота стойки:
Система с частотной манипуляцией:
Разрешение ширины:
0,002 % периода или 25 нс (выбирается большее значение)
Максимальное напряжение в общем режиме:
Диапазон качания:
От 1 мГц до 16 МГц для одного диапазона. Постоянная фаза. Независимая настройка частоты пуска и останова
Температура хранения:
Точность смещения пост. тока:
Обычно 3 % ±10 мВ, без затухания
:
Установка на выходной сигнал:
Буферная версия внутренних часов 10 МГц. Номинальные уровни выходного сигнала составляют 1 и 4 В от 50 Ом
Выходной импеданс:
Обычно 600 Ом
IEEE-488:
Соответствует IEEE488.1 и IEEE488.2
Амплитуда:
от 5 мВ до 20 В размах в разомкнутой цепи (от 2,5 мВ до 10 В размах для 50 Ом). Амплитуду можно задать для разомкнутой цепи (Hi Z) или для предполагаемой нагрузки 50 Ом или 600 Ом в виде диапазона значений напряжения, среднеквадратичного напряжения или дБм
Триггер/запуск:
Линейная погрешность:
от 0,1 % до 30 кГц
Прецизионный аналоговый модуль ввода:
Время качания:
от 30 мс до 999 с
Дисплей:
Sync Out – один для каждого канала:
Многофункциональный сигнал определяется пользователем или выбирается автоматически
:
до >8 МГц пост. тока
Межканальная модуляция:
Форму сигнала любого канала можно использовать для выполнения амплитудной модуляции (AM) или модуляции с подавлением несущей (SCM) в другом канале. С помощью входного сигнала модуляции можно модулировать (AM или SCM) любое количество каналов
Вертикальное разрешение:
12 бит
Включая ПО:
В комплект входит ПО на основе Windows™ для создания, редактирования и управления формами сигналов
Мощность, срок службы батарей:
Выбор сигнала:
Постоянный:
Форма сигнала генерируется постоянно
Скоростной аналоговый модуль ввода:
Маркер:
Переменный во время качания
Размер:
Высота: 130 мм (3 U); длина: 335 мм; ширина: 212 мм
Синхр. форма сигнала (все формы сигнала):
Прямоугольный сигнал с рабочим циклом 50 % для основной частоты сигнала. Или импульс, совпадающий с первыми точками дополнительной формы сигнала
:
20 символов x 4 ряда, буквенно-цифровой ЖК-экран
Несущая частота:
Полный диапазон для выбранной формы сигнала
Время нарастания / спада:
<25 нс
Ввод данных:
Выбор режима, формы сигнала и т. д. с помощью клавиатуры; ввод значений с цифровой клавиатуры или через круговое управление
Математические функции:
Скачок:
Стимулированный запуск:
Каждая активная граница сигнала триггера однократно генерирует форму
Общий ввод:
Источник триггера для качания:
Качание может быть произвольным или запускаться из следующих источников: вручную с клавиатуры. Внешний триггер от TRIG IN или удаленного интерфейса
Разрешение:
3 разряда или 1 мВ для амплитуды и смещения пост. тока
Маркеры положения:
Для любой точки (точек) формы сигнала можно задать маркер высоких/низких значений
:
Для внутреннего использования на высоте до 2000 м над уровнем моря, уровень загрязнения 2
Типы модуляции: AM:
Двойная боковая полоса с несущей. SCM: двойная боковая полоса с подавлением несущей
Симметрия:
Сохраненные настройки:
Возможность сохранения и использования до 9 полных настроек прибора в карте памяти. В настройках прибора можно также сохранить до 100 дополнительных форм сигнала.
Память о формах сигналов:
64 000 точек на канал
Фаза запуска/останова:
Несущие формы сигналов:
Все стандартные и дополнительные
Цифровые входы/выходы - 20:
Удержание качания:
Качание можно приостановить с помощью клавиши HOLD
Габариты:
Запуск произведен:
Генерирует импульс, совпадающий с окончанием последовательности форм сигналов
:
Источник модуляции:
Внутренний от предыдущего канала. Внешний от разъема модуляции. Внешний сигнал модуляции можно использовать одновременно для нескольких каналов
Уровень выходного сигнала:
Логические уровни TTL/CMOS обычно для сопротивления от 50 Ом
Синусоидальный сигнал:
Выбранные часы:
от 100 мГц до 40 МГц
Aux Out:
Макс. несущая частота:
40000000 образцов/сек. для ARB и последовательности. 1 МГц или максимальное значение для выбранной формы сигнала
Связь предупредительных сигналов:
Многоканальное качание:
Одновременно можно создать качание в нескольких каналах, однако параметры качания для каждого канала будут одинаковыми. Амплитуду, смещение и форму сигнала можно настроить отдельно для каждого канала
Сопротивление:
Синхр. последовательность:
Генерирует импульс, совпадающий с окончанием последовательности форм сигналов
:
Внутренний с клавиатуры, предыдущего канала, следующего канала или генератора триггеров. Внешний от TRIG IN или удаленного интерфейса
Внутренняя глубина AM:
от 0 до 105 %
Формы сигналов:
Максимальный размер формы сигнала составляет 65 536 точек; минимальный – 4. В энергонезависимой памяти емкостью 256 кбайт можно сохранить до 100 пользовательских форм сигналов. Формы сигналов можно задать с помощью регуляторов на передней панели или путем загрузки данных о формах сигналов через интерфейсы RS-232 или GPIB.
Прямоугольный сигнал:
Последовательность:
Возможность соединения до 16 форм сигналов. Каждая форма сигнала может повторяться до 32 768 раз. Последовательность форм сигналов может повторяться до 1 048 575 раз или продолжаться постоянно.
Trig/Sweep Out:
Количество циклов:
от 1 до 1 048 575
Цифровой модуль ввода-вывода и реле (один модуль для одной рамы):
Переключение тона:
Функция доступна для стандартных и дополнительных форм сигнала. Дополнительные формы сигналов расширяются или сужаются до 4096 точек, а мгновенное переключение частоты реализуется с помощью метода DDS
Частота:
Синхр. качание:
Генерирует выходной импульс в начале качания для синхронизации осциллографа или регистратора данных
:
Переменная скорость передачи, макс. 9600 бод
Внутреннее разрешение AM:
1 %
Класс безопасности:
Удовлетворяет требованиям EN 61010-1
Треугольная:
Выходной фильтр:
Возможность выбора между эллиптическим 16 МГц, эллиптическим 10 МГц, фильтром Бесселя 10 МГц или работой без фильтра
Ext Trig:
Повторение триггера:
от 0,005 Гц до 100 кГц пост. тока для внутреннего и до 1 МГц для внешнего
Основа системы сбора данных:
Список частот:
До 16 частот от 1 мГц до 10 МГц
:
Отключение фазы:
Используется с SYNC OUT на главном инструменте и TRIG IN на связанном с ним инструментом для синхронизации (фазовой подстройки) двух генераторов
:
Номинальная 230 В, 115 В или 100 В, 50/60 Гц, с возможностью внутренней настройки; рабочий диапазон ±14 % от номинального; макс. 100 ВА. для 4 каналов, макс. 75 ВА. для 2 каналов, макс. 40 ВА. для 1 канала. Категория установки II.
Подавление несущей (SCM):
>40 дБ
Высота над уровнем моря:
Положительный и отрицательный уклон:
Темп. стабильность:
Обычно <1 миллионной доли/ºC
VCA In:
Источник сигнала триггера:
Внутренний с клавиатуры, предыдущего канала, следующего канала или генератора триггеров. Внешний от TRIG IN или удаленного интерфейса
Резистивный датчик температуры (Pt 100):
Частота повторения триггера:
от 0,005 Гц до 100 кГц для внутреннего триггера. пост. тока до 1 МГц для внешнего триггера. Скорость повтора и частота формы сигнала зависят от режима переключения тона
:
от 0,1 мГц до 100 кГц
Выходной сигнал для курсора/маркера:
Регулируемый выходной импульс, который можно использовать в качестве маркера в режиме качания или курсора в режиме модификации дополнительной формы сигнала. Можно использовать для модуляции оси Z осциллографа или отображать в объемном канале. Уровень выходного сигнала: регулируется от номинального значения 2 В до 14 В, в обычном или обратном порядке; ширина регулируется с помощью курсора.
Условия хранения:
от –20 до + 60 °C
Диапазон сигнала внешней модуляции:
VCA: прим. 1 В размах для изменения уровня 100 % при максимальном значении выходного сигнала
Аналого-цифровой преобразователь:
Положительный и отрицательный импульс:
Гармоническое искажение:
от < 0,1 % до 100 кГц от < –65 дБн до 20 кГц от < –50 дБн до 300 кГц от < –35 дБн до 10 МГц от < –30 дБн до 16 МГц
Clock in/out:
Фаза запуска/останова триггера:
Возможность настройки ±360° с разрешением 0,1°, в зависимости от типа и частоты формы сигнала
Термопары J:
Выбранные:
Тон является выходным сигналом, пока сигнал триггера остается верным, он прекращается в конце текущего цикла формы сигнала, пока сигнал триггера неверный. Следующий тон станет выходным сигналом, когда сигнал триггера снова станет верным
:
4,1 кг
Диапазон значений сигнала:
Номинальное пороговое значение на уровне TTL; максимальное значение входного сигнала ±10 В
Рабочий диапазон:
от +5 до 40 °C, 20–80 % отн. влажн.
SCM:
Прим. ±1 В размах для макс. выходного сигнала
Триггер:
Выбирает текущий сигнал триггера. Используется для синхронизации сигналов запуска или выбора
Диапазон температур при хранении:
Многоуровневый прямоугольный сигнал:
Негармонические Spurii:
от < –65 дБн до 1 МГц,< –65 дБн + 6 дБ/октава от 1 МГц до 16 МГц
Sync out:
Gated:
Форма сигнала будет постоянной, пока выбранный сигнал остается верным, и остановится, когда он станет неверным
Термопары K:
Запуск с помощью триггера:
Тон является выходным сигналом, когда сигнал триггера становится верным, а следующий тон станет выходным сигналом в конце текущего цикла формы сигнала, когда сигнал триггера снова станет верным
:
Мин. ширина импульса:
50 нс, для триггера/селектора; 50 мкс для режима качания
Дополнительные возможности:
Комплект для монтажа в стойку 48,3 см
Межканальное аналоговое суммирование:
Waveform Summing добавляет форму сигнала из любого канала к следующему каналу. С помощью входного разъема SUM можно складывать любое количество каналов
