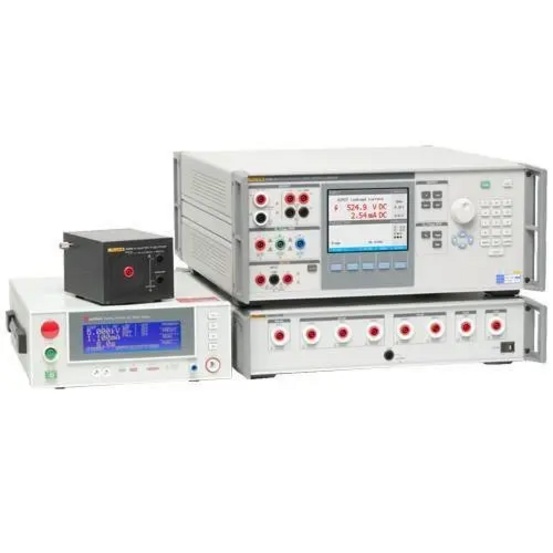

Многофункциональный калибратор электрических тестеров Fluke 5320A/VLC/40 EU

Наличие по запросу

Цена по запросу

Оформить заказ

Сетевое питание:

Высота над уровнем моря: Рабочая: не более 3050 м Хранение: не более 12 200 м

Источник с высоким сопротивлением (высокое напряжение): Диапазоны: от 10 кОм до 100 ГОм Разрешение: 4,5 разряда (плавно регулируется до 10 ГОм) Максимальный диапазон напряжения: от 55 до 1575 Впик Наилучшая погрешность за 6 месяцев: ± 0,2 % установки

Масса (без дополнительных принадлежностей):

Адаптер-умножитель сопротивления (для источника с высоким сопротивлением): Диапазон сопротивления: от 350 МОм до 10 ТОм Максимальное тестовое напряжение: 5500 В постоянного тока Наилучшая погрешность за 6 месяцев: погрешность резистора 5320A увеличивается на ± 1 % отображаемого значения

Доверительный интервал характеристик:

Источник с низким сопротивлением (сильный ток): Диапазоны: от 25 мОм до 1,8 кОм (16 значений) Максимальный диапазон силы тока: от 0,025 до 30 А (постоянный ток); от 0,15 до 40 А (кратковременный) Наилучшая погрешность за 6 месяцев: ± 5 мОм установки Компенсация контура: от 0 до 10 Ом (режим сканирования); от 0 до 2 Ом (режим активной компенсации) Спецификация компенсации контура: ± 1 % + 15 мОм (режимы сканирования и активной компенсации)

Напряжение изоляции:

Источник утечки тока в линии: Диапазоны: от 0,1 до 30 мА Разрешение: 10 мкА Диапазон тестового напряжения: от 10 до 250 В Режимы: пассивный, дифференциальный, замещающий, активный Наилучшая погрешность за 6 месяцев: ± 0,3 % + 1 мкА установки

Сопротивление неразрывности:

Температурный режим: Рабочий диапазон: от 18 до 28 °C Калибровка (tcal): 23 °C Температура хранения: от –20 до 70 °C

Устройство с остаточным током: Диапазон тока отключения: от 3 до 3000 мА Режимы тока отключения: 0,5 x I; 1 x I; 1,4 x I; 2 x I; 5 x I Наилучшая одногодичная спецификация тока отключения: ± 1 % ср. кв. зн. Диапазон времени отключения: от 10 до 5000 мс Наилучшая одногодичная спецификация времени отключения: ± 0,25 мс

Ток неразрывности:

Электромагнитная совместимость:

Мультиметр: Диапазон напряжения: от 0 до 1100 В ср. кв. зн. переменного тока или постоянного тока Разрешение по напряжению: 4,5 разряда Наилучшая одногодичная спецификация напряжения: ± 0,15 % показания + 5 мВ Диапазон силы тока: от 0 до 30 А ср. кв. зн. переменного тока или постоянного тока Разрешение по току: 4,5 разряда Наилучшая одногодичная спецификация тока: ± 0,15 % показания + 0,15 мА Фантомная мощность: от 0 до 33 кВА Разрешение по фантомной мощности: 3 разряда Наилучшая одногодичная спецификация мощности: √((V)² + (I)²)

: 18 кг

Режим измерения силы тока утечки высокого напряжения (режим мультиметра): Диапазон силы тока: от 0 до 300 мА ср. кв. зн. переменного тока или постоянного тока Разрешение по току: 4,5 разряда Наилучшая погрешность за 6 месяцев: ± 0,2 % показания + 0,21 мА

: не более 150 ВА

Режим измерения таймера высокого напряжения (режим мультиметра): Диапазон измерения таймера: от 0,1 до 999 с Разрешение таймера: 1 мс Наилучшая погрешность за 6 месяцев: 0,02 % + 2 мс (постоянный ток); 0,02 % + 20 мс (переменный ток)

Адаптер-делитель 10 кВ (для входа мультиметра): Диапазон напряжения: от 0 до 10 кВ пика переменного тока или постоянного тока Коэффициент делителя напряжения: 1000:1 Наилучшая погрешность за 6 месяцев: ± 0,3 % показания + 5 В постоянного тока; ± 0,5 % показания + 5 В переменного тока (50 или 60 Гц)

Температурный коэффициент:

Дополнительный щуп 40 кВ (для входа мультиметра): Диапазон напряжения: от 0 до 40 кВ пика переменного тока или постоянного тока Коэффициент делителя напряжения: 1000:1 Наилучшая погрешность за 6 месяцев: ± 0,5 % показания + 10 В постоянного тока; ± 0,5 % показания + 10 В переменного тока (50 или 60 Гц)

: 30 мин

Источник для калибровки напряжения: Диапазоны: от 3 до 600 В переменного или постоянного тока Разрешение по напряжению: 4 разряда Частота: от 40 до 400 Гц Разрешение по частоте: 3 разряда Максимальная сила тока нагрузки: 500 мА (переменный ток); 5 мА (постоянный ток) Наилучшая одногодичная спецификация тока: ± 0,1 % установки + 9 мВ

Линия электроснабжения: 115/230 В переменного тока ± 10 % (50/60 Гц)

Источник мощности постоянного тока:

Источник мощности переменного тока:

Фаза:

Габариты: 450 х 480 х 170 мм

Низкочастотная аналоговая изоляция:

Класс безопасности: Класс I в соответствии с EN 61010-1

Точный источник с низким сопротивлением: Диапазоны: от 100 мОм до 10 кОм Разрешение: 3,5 разряда (плавно регулируется) Максимальный диапазон силы тока: от 5 до 400 мА Режимы: 2-проводной и 4-проводной Наилучшая погрешность за 1 год: ± 0,2 % установки

Точный источник с низким сопротивлением	Диапазоны: от 100 мОм до 10 кОм Разрешение: 3,5 разряда (плавно регулируется) Максимальный диапазон силы тока: от 5 до 400 мА Режимы: 2-проводной и 4-проводной Наилучшая погрешность за 1 год: ± 0,2 % установки
Источник с высоким сопротивлением (высокое напряжение)	Диапазоны: от 10 кОм до 100 ГОм Разрешение: 4,5 разряда (плавно регулируется до 10 ГОм) Максимальный диапазон напряжения: от 55 до 1575 Впик Наилучшая погрешность за 6 месяцев: ± 0,2 % установки
Адаптер-умножитель сопротивления (для источника с высоким сопротивлением)	Диапазон сопротивления: от 350 МОм до 10 ТОм Максимальное тестовое напряжение: 5500 В постоянного тока Наилучшая погрешность за 6 месяцев: погрешность резистора 5320A увеличивается на ± 1 % отображаемого значения
Источник с низким сопротивлением (сильный ток)	Диапазоны: от 25 мОм до 1,8 кОм (16 значений) Максимальный диапазон силы тока: от 0,025 до 30 А (постоянный ток); от 0,15 до 40 А (кратковременный) Наилучшая погрешность за 6 месяцев: ± 5 мОм установки Компенсация контура: от 0 до 10 Ом (режим сканирования); от 0 до 2 Ом (режим активной компенсации) Спецификация компенсации контура: ± 1 % + 15 мОм (режимы сканирования и активной компенсации)
Источник утечки тока в линии	Диапазоны: от 0,1 до 30 мА Разрешение: 10 мкА Диапазон тестового напряжения: от 10 до 250 В Режимы: пассивный, дифференциальный, замещающий, активный Наилучшая погрешность за 6 месяцев: ± 0,3 % + 1 мкА установки
Устройство с остаточным током	Диапазон тока отключения: от 3 до 3000 мА Режимы тока отключения: 0,5 x I; 1 x I; 1,4 x I; 2 x I; 5 x I Наилучшая одногодичная спецификация тока отключения: ± 1 % ср. кв. зн. Диапазон времени отключения: от 10 до 5000 мс Наилучшая одногодичная спецификация времени отключения: ± 0,25 мс
Мультиметр	Диапазон напряжения: от 0 до 1100 В ср. кв. зн. переменного тока или постоянного тока Разрешение по напряжению: 4,5 разряда Наилучшая одногодичная спецификация напряжения: ± 0,15 % показания + 5 мВ Диапазон силы тока: от 0 до 30 А ср. кв. зн. переменного тока или постоянного тока Разрешение по току: 4,5 разряда Наилучшая одногодичная спецификация тока: ± 0,15 % показания + 0,15 мА Фантомная мощность: от 0 до 33 кВА Разрешение по фантомной мощности: 3 разряда Наилучшая одногодичная спецификация мощности: √((V)² + (I)²)
Режим измерения силы тока утечки высокого напряжения (режим мультиметра)	Диапазон силы тока: от 0 до 300 мА ср. кв. зн. переменного тока или постоянного тока Разрешение по току: 4,5 разряда Наилучшая погрешность за 6 месяцев: ± 0,2 % показания + 0,21 мА
Режим измерения таймера высокого напряжения (режим мультиметра)	Диапазон измерения таймера: от 0,1 до 999 с Разрешение таймера: 1 мс Наилучшая погрешность за 6 месяцев: 0,02 % + 2 мс (постоянный ток); 0,02 % + 20 мс (переменный ток)
Адаптер-делитель 10 кВ (для входа мультиметра)	Диапазон напряжения: от 0 до 10 кВ пика переменного тока или постоянного тока Коэффициент делителя напряжения: 1000:1 Наилучшая погрешность за 6 месяцев: ± 0,3 % показания + 5 В постоянного тока; ± 0,5 % показания + 5 В переменного тока (50 или 60 Гц)
Дополнительный щуп 40 кВ (для входа мультиметра)	Диапазон напряжения: от 0 до 40 кВ пика переменного тока или постоянного тока Коэффициент делителя напряжения: 1000:1 Наилучшая погрешность за 6 месяцев: ± 0,5 % показания + 10 В постоянного тока; ± 0,5 % показания + 10 В переменного тока (50 или 60 Гц)
Источник для калибровки напряжения	Диапазоны: от 3 до 600 В переменного или постоянного тока Разрешение по напряжению: 4 разряда Частота: от 40 до 400 Гц Разрешение по частоте: 3 разряда Максимальная сила тока нагрузки: 500 мА (переменный ток); 5 мА (постоянный ток) Наилучшая одногодичная спецификация тока: ± 0,1 % установки + 9 мВ
Время прогрева	30 мин
Температурный режим	Рабочий диапазон: от 18 до 28 °C Калибровка (tcal): 23 °C Температура хранения: от –20 до 70 °C
Высота над уровнем моря	Рабочая: не более 3050 м Хранение: не более 12 200 м
Класс безопасности	Класс I в соответствии с EN 61010-1
Габариты	450 х 480 х 170 мм
Масса	18 кг
Линия электроснабжения	115/230 В переменного тока ± 10 % (50/60 Гц)
Потребляемая мощность	не более 150 ВА
Датчик	40 кВ

Описание

Многофункциональный калибратор электрических тестеров Fluke 5320A/VLC/40 EU способен заменить собой целый набор метрологической аппаратуры, обеспечивая полный цикл поверочных операций с приборами, предназначенными для контроля электробезопасности: низко- и высокоомными измерителями сопротивления, оборудованием для испытания УЗО, изоляции, заземления и т.п.

Метрологическое оборудование поставляется с дополнительным набором опций, благодаря чему обладает наиболее широкой функциональностью среди изделий серии Fluke 5320A. Устройство может использоваться с ПО Fluke MET/CAL для автоматизации калибровочных процессов, с обеспечением метрологической прослеживаемости, позволяя добиться четырехкратного повышения производительности работ, по сравнению с ручным режимом.

Конструкционное исполнение

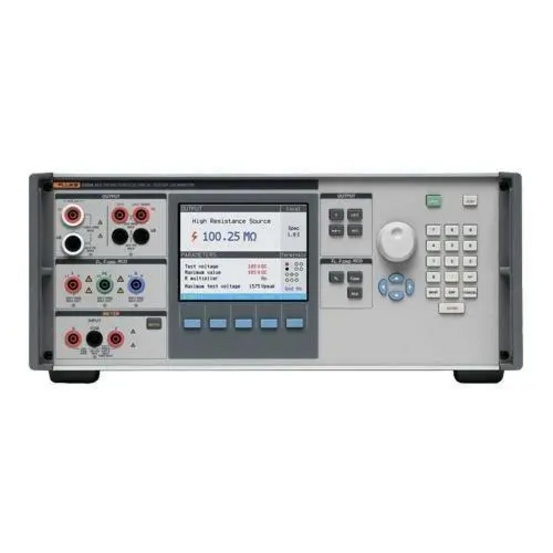

Комбинированный калибратор тестеров электробезопасности Fluke 5320A/VLC/40 EU выполнен в виде настольного лабораторного устройства с функциями воспроизведения и измерения целевых параметров, с поддержкой режимов локального и дистанционного управления. Он может моделировать работу УЗО, формировать требуемые показатели высокого и низкого сопротивления, токи утечки, импеданс, измерять силу тока и напряжение, с вычислением производных параметров и автоматическим расчетом точности. При испытаниях высоковольтных тестеров электробезопасности измерение величины напряжения и показателя тока утечки производится одновременно, что сокращает временные затраты. Подключение к ПК и другому лабораторному оборудованию может производиться через интерфейсы LAN, RS-232 и GPIB.

Отличительные особенности модели Fluke 5320A/VLC/40 EU

Встроенный источник напряжения, активируемый отдельной кнопкой на передней панели, дает возможность калибровать вольтметры постоянного и переменного тока в диапазоне до 600 В на частотах 40 - 400 Гц и тестеры с такой функцией, а также может использоваться для питания калибруемых устройств.
Функция коррекции COMP позволяет использовать дополнительный метод при проведении калибровки в режиме активного источника тока утечки, с задействованием внутренней цепи для компенсации показателя действительного импеданса на входе питания с целью повышения точности.
Высоковольтный щуп 80K-40, включенный в комплект поставки, расширяет верхний предел диапазона измерений постоянного и переменного напряжения до 40 кВ, благодаря чему с помощью калибратора можно выполнять поверку испытательной аппаратуры для контроля сопротивления больших номиналов, пробойных установок и других устройств с источниками Hipot.
