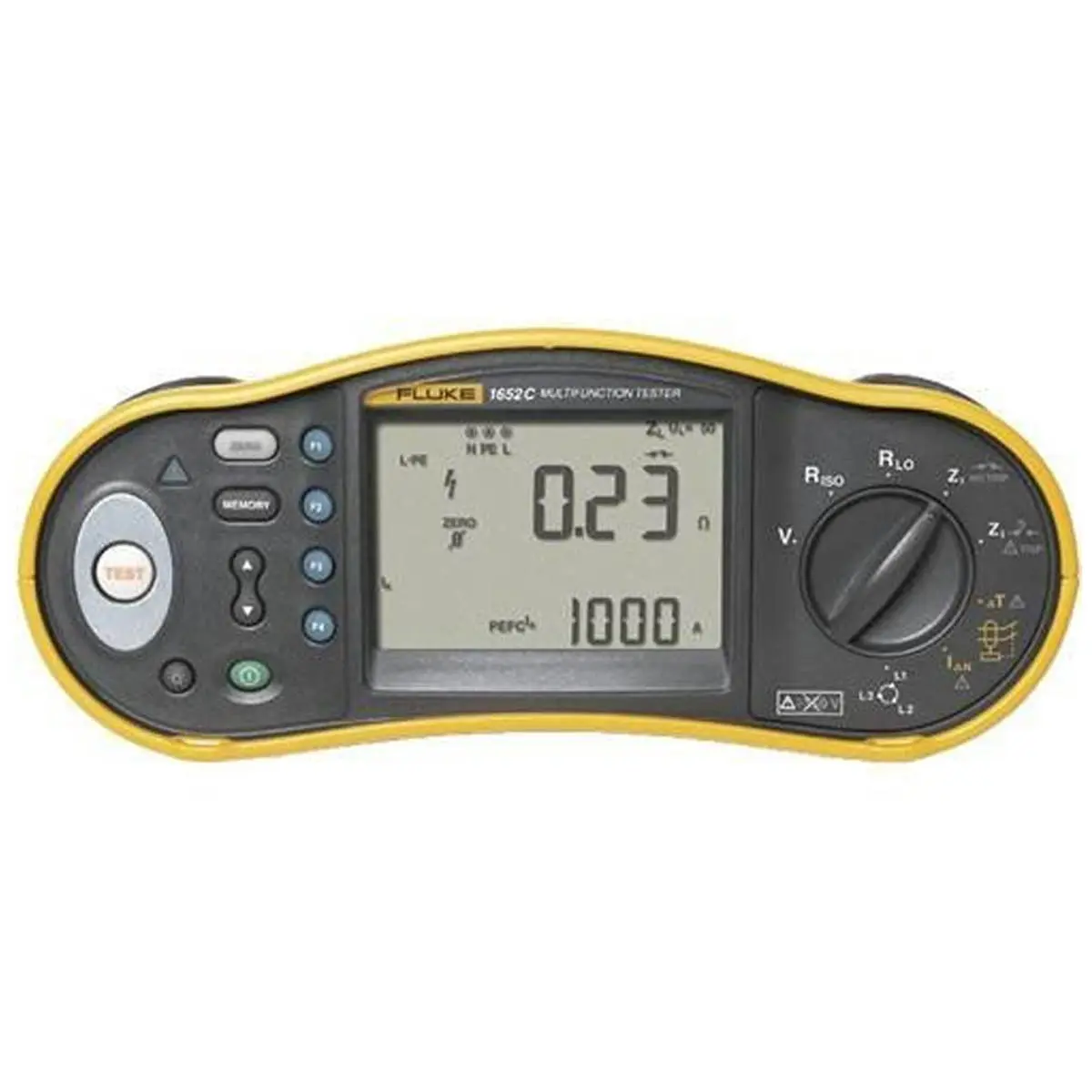

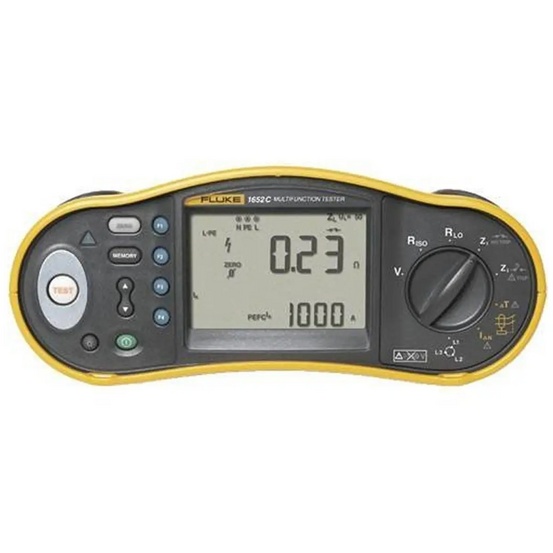

Тестер электроустановок Fluke 1652C

Наличие по запросу

Цена по запросу

Оформить заказ

Разрешение (Ik >= 1000 А): 0,1 кА

Диапазон / Разрешение: 2000 Ом/1 Ом

Рабочая полоса частот:

Наибольшее рабочее напряжение:

Погрешность времени размыкания: ±(1% показаний + 1 знак)

Типы: AC, G, S, A

Измерение потенциала "земли":

Наибольшее рабочее напряжение (действующее значение):

Переменный ток: Отклик на переменный ток

Предел измерений:

Множитель: x 5

Тестовое напряжение:

Диапазон измерения среднеквадратических значений напряжения переменного токасинусоидальной формы частотой50 Гц:

Габаритные размеры блока индикации:

Наибольший рабочий ток (действующее значение):

Пределы измерений:

Настройки тока: 10, 30 мА

Тестовый ток:

Диапазон измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций, не превышающей 5%:

Вес блока индикации:

Напряжение питающей сети однофазного переменного тока частотой 50 Гц:

Погрешность измерения:

Погрешность (50 - 60 Гц): ± (0,8% + 3 знака)

Батареи: 6 AA

Погрешность силы тока: ±10%

Вычисление: Ожидаемый ток короткого замыкания или повреждения определяется делением измеренного сетевого напряжения на измеренное сопротивление контура (L-PE) или линейное сопротивление (L-N)

Диапазон измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой:

Габаритные размеры блока управления:

Тип элемента питания:

: 0 – 25 кА

Входное полное сопротивление: 3,3 MОм

Тип УЗО: S

Схема измерений:

Диапазон измерения амплитудных значений силы постоянного тока с заземленной нагрузкой:

Габаритные размеры блока высокого напряжения:

Диапазон (авт. регулирование диапазона): 20 Ом, 200 Ом, 2000 Ом

Размер шага: 10% от IΔ N

Максимальный тестовый ток:

Пределы допускаемой относительной погрешности измерения амплитудных значений напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсации, не превышающей 5%:

Вес блока высокого напряжения:

Вес: 1,3 кг

Авторазрядка: Постоянное время разрядки, 0,5 секунды для C = 1 мкФ или менее.

Вес блока управления:

Время задержки при замыкании контактов (Тип G): 300 мс / шаг

Диапазон тока: 50% - 110% номинального тока УЗОТ

Пределы допускаемой относительной погрешности измерения среднеквадратических значений силы переменного тока с заземленной нагрузкой:

Рабочая температура: от -10 °C до 40 °C

Обнаружение контура под током: Запрещает тест, если напряжение на зажимах > 30 В до инициирования теста

Максимальная емкостная нагрузка: Работает с нагрузкой 5 мкФ

Уровень безопасности: EN 61010-I CAT III 500V, CAT IV 300V

Время задержки при замыкании контактов (Тип S): 500 мс / шаг

Пределы допускаемой относительной погрешности измерения амплитудных значений силы постоянного тока с заземленной нагрузкой:

Входные разъемы: Программная клавиатура

Индикатор:

Погрешность измерения тока размыкания: ±5%

Ток тестирования: 1 мА @ 1 MОм

Программируемое ограничение выходного напряжения переменного тока:

Полное сопротивление контура: Фаза - земля

Защита от перегрузки: 660 В (среднеквадратичное значение)

Напряжение в разомкнутой цепи: > 4 В

Программируемое ограничение выходного напряжения постоянного тока:

Полное сопротивление линии: Фаза - нейтраль

Значок: Значок "Индикатор чередования фаз" активен

Программируемое ограничение силы выходного тока:

Размер: 10 x 25 x 12,5 см

: 3 года

Ограничение на последовательные тесты: Автоматическое отключение для охлаждения после 50 последовательных тестов с 10-секундными интервалами (как правило)

Максимальный рабочий ток:

Отображение чередования фаз: Отображение "1-2-3" в цифровом поле дисплея для правильного чередования. Отображение "3-2-1" для неправильного чередования. Прочерки вместо номера указывают на невозможность выполнения правильного определения.

Максимальное время работы в циклическом режиме:

Разрешение: 0,01 Ом, 0,1 Ом, 1 Ом

Погрешность (Без режима предотвращения размыкания для УЗО): ± (3% + 6 знаков)

(S): Задержка по времени

G: Общий, без задержки

Минимальное измеряемое сопротивление:

Габаритные размеры блока высоковольтного:

Погрешность: Определяется измерениями погрешности сопротивления контура и сетевого напряжения.

Погрешность (Режим быстрых измерений больших токов:): ± (2% + 4 знака)

А: Отклик на импульсный сигнал

Вес блока высоковольтного:

Диапазон измерений: 160 мс

Разрешение (Ik < 1000 А): 1 А

B: 1654B

Тестовый сигнал:

Приведенная погрешность измерения выходного напряжения и тока, не более:

Потребляемая мощность, не более:

Измерение напряжения переменного тока
Диапазон:	500 В:
Разрешение:	0,1 В
Погрешность (50 - 60 Гц)	± (0,8% + 3 знака)
Входное полное сопротивление	3,3 MОм
Защита от перегрузки	660 В (среднеквадратичное значение)
Тестирование целостности
Диапазон (авт. регулирование диапазона):	20 Ом, 200 Ом, 2000 Ом
Разрешение:	0,01 Ом, 0,1 Ом, 1 Ом
Ток тестирования:	> 200 мА
Напряжение в разомкнутой цепи:	> 4 В
Погрешность:	± (1,5%+3 знака)
Измерение сопротивления изоляции
Напряжение тестирования (250 В)
Ток тестирования:	1 мА при 250 кОм
Диапазон/разрешение	20 MОм/0,01 MОм
Диапазон/разрешение	200 MОм/0,1 MОм
Погрешность:	± (1,5%+3 знака)
Напряжение тестирования (500 В)
Ток тестирования:	1 мА при 500 кОм
Диапазон/разрешение	20 MОм/0,01 MОм
Диапазон/разрешение	200 MОм/0,1 MОм
Погрешность:	± (1,5%+3 знака)
Диапазон/разрешение	500 MОм/1 MОм
Погрешность:	10%
Напряжение тестирования (1000 В)
Ток тестирования:	1 мА @ 1 MОм
Диапазон/разрешение	20 MОм/0,01 MОм
Диапазон/разрешение	200 MОм/0,1 MОм
Погрешность:	± (1,5%+3 знака)
Диапазон/разрешение	500 MОм/1 MОм
Погрешность:	10%
Авторазрядка:	Постоянное время разрядки, 0,5 секунды для C = 1 мкФ или менее.
Обнаружение контура под током:	Запрещает тест, если напряжение на зажимах > 30 В до инициирования теста
Максимальная емкостная нагрузка:	Работает с нагрузкой 5 мкФ
Измерение полного сопротивления контура
Диапазон:	100 - 500 В переменного тока (50/60 Гц)
Входные разъемы:	Программная клавиатура
Полное сопротивление контура:	Фаза - земля
Полное сопротивление линии:	Фаза - нейтраль
Ограничение на последовательные тесты:	Автоматическое отключение для охлаждения после 50 последовательных тестов с 10-секундными интервалами (как правило)
Макс. Режим быстрых измерений больших токов:
Режим предотвращением размыкания для УЗО
Диапазон/разрешение	20 Ом/0,01 Ом
Диапазон/разрешение	200 Ом/0,1 Ом
Диапазон/разрешение	2000 Ом/1 Ом
Погрешность (Без режима предотвращения размыкания для УЗО):	± (3% + 6 знаков)
Погрешность (Режим быстрых измерений больших токов:):	± (2% + 4 знака)
Тест ожидаемого тока короткого замыкания/ повреждения
Вычисление:	Ожидаемый ток короткого замыкания или повреждения определяется делением измеренного сетевого напряжения на измеренное сопротивление контура (L-PE) или линейное сопротивление (L-N)
Диапазон:	0 – 25 кА
Разрешение (Ik < 1000 А):	1 А
Разрешение (Ik >= 1000 А):	0,1 кА
Погрешность:	Определяется измерениями погрешности сопротивления контура и сетевого напряжения.
Тестирование УЗОТ
Типы	AC, G, S, A
Тест времени размыкания (ΔT)
Погрешность времени размыкания	±(1% показаний + 1 знак)
Множитель	x1/2
Настройки тока:	10, 30, 100, 300, 500, 1000 мА
Погрешность силы тока:	+10% - 0%
Тип УЗО:	G
Диапазон измерений:	310 мс (Европа), 2000 мс (Великобритания)
Тип УЗО:	S
Диапазон измерений:	510 мс (Европа), 2000 мс (Великобритания)
Множитель	x 1
Настройки тока:	10, 30, 100, 300, 500, 1000 мА
Погрешность силы тока:	10% - 0%
Тип УЗО:	G
Диапазон измерений:	310 мс
Тип УЗО:	S
Диапазон измерений:	510 мс
Множитель	x 5
Настройки тока:	10, 30 мА
Погрешность силы тока:	±10%
Тип УЗО:	G
Диапазон измерений:	50 мс
Тип УЗО:	S
Диапазон измерений:	160 мс
Тест тока размыкания (линейно-нарастающего воздействия)
Диапазон тока:	50% - 110% номинального тока УЗОТ
Размер шага:	10% от IΔ N
Время задержки при замыкании контактов (Тип G):	300 мс / шаг
Время задержки при замыкании контактов (Тип S):	500 мс / шаг
Погрешность измерения тока размыкания:	±5%
Индикация чередования фаз
Значок:	Значок "Индикатор чередования фаз" активен
Отображение чередования фаз:	Отображение "1-2-3" в цифровом поле дисплея для правильного чередования. Отображение "3-2-1" для неправильного чередования. Прочерки вместо номера указывают на невозможность выполнения правильного определения.
G	Общий, без задержки
S	Задержка по времени
А	Отклик на импульсный сигнал
Переменный ток	Отклик на переменный ток
B	1654B
Характеристики условий эксплуатации
Рабочая температура	от -10 °C до 40 °C
Влажность (без конденсации)
10...30 °C:	95%
30...40 °C:	75%
Спецификации безопасности
Уровень безопасности	EN 61010-I CAT III 500V, CAT IV 300V
Механические и общие характеристики
Размер	10 x 25 x 12,5 см
Вес	1,3 кг
Батареи	6 AA
Гарантия	3 года
Тип элемента питания	В комплект поставки входят щелочные батареи, могут заменяться аккумуляторными батареями типа NiCD или NiMH с номинальным напряжением 1,2 В

Описание

Модель снята с производства.

Электрикам, электромонтажникам и специалистам по наладке электрических установок и машин в повседневной деятельности приходится использовать множество измерительных приборов: многофункциональные мультиметры, стенды для проверки УЗО, мегомметры для определения сопротивления изоляции, индикаторы чередования фаз и другую аппаратуру. Если в стационарных условиях или при использовании передвижных лабораторий такие измерения не вызывают проблем, то при работе на объектах и в полевых условиях более удобным оказывается один универсальный прибор. Купив многофункциональный тестер электроустановок Fluke 1652C, вы сможете выполнять все виды измерений при наладке электроустановок и сетей бытового коммерческого и промышленного назначения, не используя другую электроизмерительную аппаратуру.

Функциональные возможности Fluke 1652C

Используя тестер электроустановок Fluke 1652C, вы сможете:

Измерять сетевое напряжение и частоту, сопротивление изоляции, электропроводность цепей и сопротивление контуров;
Вычислять предполагаемый ток короткого замыкания и ток замыкания на землю;
Определять порядок чередования фаз;
Выполнять тестирование УЗО.

Специальный адаптер при определении электропроводности позволяет компенсировать собственное сопротивление измерительных проводов, обеспечивая тем самым более точный результат.

При использовании шейного ремня не требуется размещать прибор на какой-либо поверхности или удерживать его в руках при выполнении измерений, при этом обе руки остаются свободными, что особенно важно при работе в неудобных и неустойчивых положениях (в ограниченных пространствах, на лестницах и пр.)

Преимущества Fluke 1652C

Двукратное ускорение выполнения измерений. На цифровом дисплее одновременно отображается две измеряемых величины (сетевое напряжение и частота, временной показатель размыкания RCD и подаваемое напряжение, сила тока размыкания и напряжение и пр.), благодаря чему не требуется выполнять отдельные измерения последовательно;
Простота настройки и снятия показаний. Установка типа измерений производится с помощью поворотного переключателя, без использования дополнительных многоуровневых меню, чем обеспечивается однозначность выбора функций. При проверке отключающего защитного устройства не требуется анализировать все его характеристики, тестер УЗО сразу выдает заключение о его пригодности или непригодности (PASS/FAIL);
Обеспечение высокой безопасности работ. При выполнении измерений прибор автоматически проверяет правильность подключения (при необходимости производит внутреннюю перекоммутацию). При превышении величины потенциала между оператором и нулевой шиной прибора (контролируется с помощью "сенсорной панели", расположенной вокруг кнопки TEST) показателя 100 В, загорается соответствующий индикатор (молния в треугольнике), оповещающий от опасности. В ходе замеров сопротивления, при обнаружении в проверяемых цепях (на клеммах) напряжения (свыше 30 В для сопротивления изоляции и 10 В – для сопротивления заземления и электропроводности контуров), измерения автоматически блокируются.
