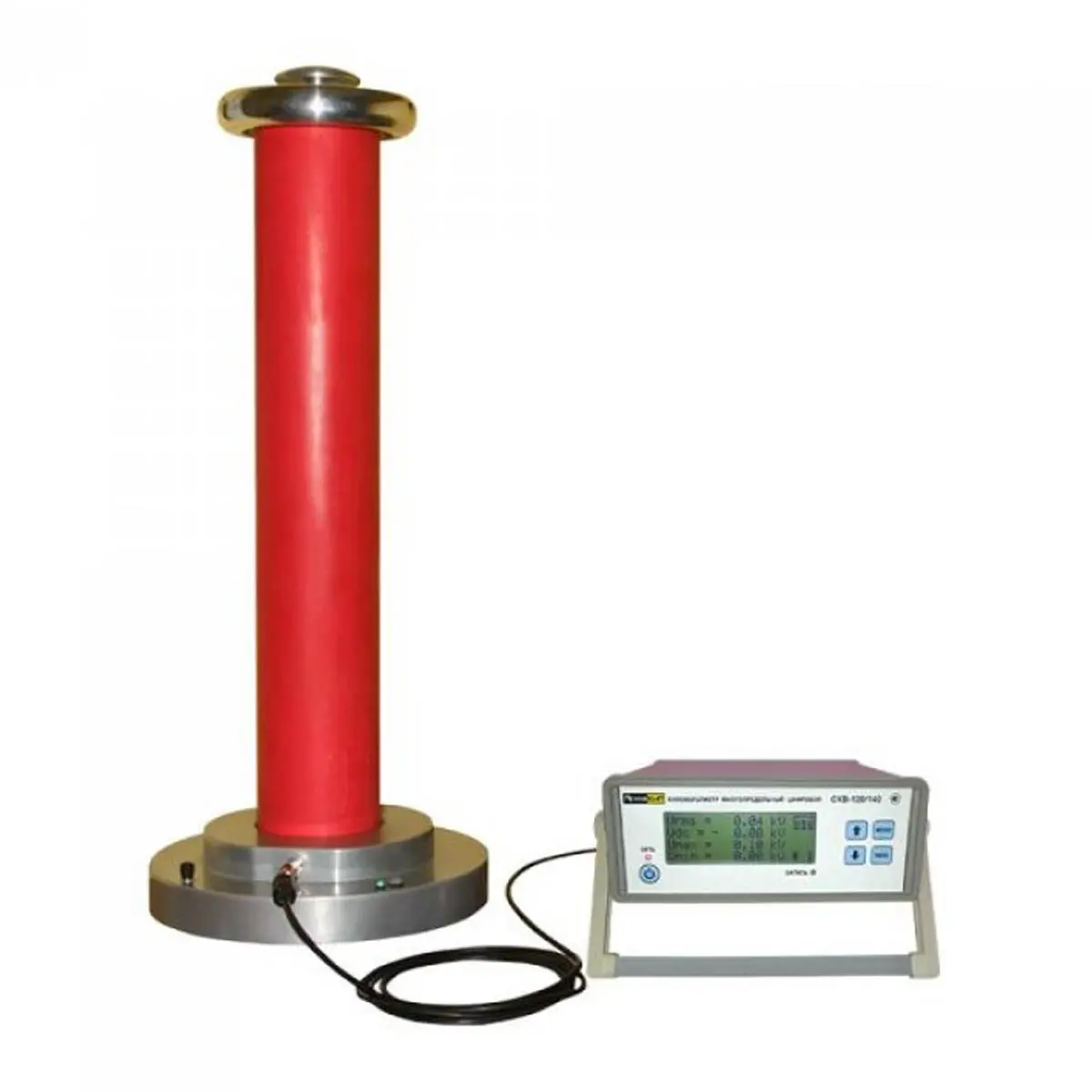

ПрофКиП СКВ-120/140 класс точности 0.25киловольтметр многопредельный цифровой

Назначение киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140

Киловольтметр многопредельный цифровой ПрофКиП СКВ-120/140 предназначен для измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения постоянного тока.
Принцип действия киловольтметра основан на масштабном преобразовании высокого входного напряжения в заданное число раз с помощью высоковольтного делителя и преобразованием выходного напряжения делителя аналого-цифровым преобразователем с последующим отображением результатов измерения на жидкокристаллическом дисплее.
Отличительной особенностью киловольтметра является конструкция блока делителя высоковольтного многопредельного цифрового. Конструктивно в одном блоке размещены две группы делителей высоковольтных резистивно-емкостных, автоматически переключающихся в зависимости от значения входного напряжения, что обеспечивает линейность преобразования высокого входного напряжения. Для удобства измерения различного по характеру изменения (быстро или медленно меняющегося) напряжения в киловольтметре предусмотрена возможность установки различного времени усреднения измерения: 0.5 с, 1.0 с, 2.5 с, 5.0 с.
Киловольтметр позволяет производить до пятнадцати записей измеряемого значения напряжения с длительностью записи по две секунды каждая.
В киловольтметре реализована функция стабилизации физико-химических параметров жидкого диэлектрика, заполняющего блок высоковольтного делителя, методом адсорбционной очистки, обеспечивающая стабильность коэффициента масштабного преобразования входного напряжения.
Дополнительно киловольтметр оснащен интерфейсом USB для отображения на дисплее ПК формы и параметров кривой напряжения в масштабе реального времени.

Особенности и преимущества киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140

• Диапазон измерения напряжения постоянного тока: 2.000 кВ … 26.000 кВ и 26.01 кВ … 140.00 кВ
• Два предела измерения в одном делителе
• Относительная погрешность: в каждой точке диапазона 0.25%
• Время установления рабочего режима: не более 5.0 с
• Применение методов стабилизации параметров жидкого диэлектрика: высокая стабильность делителя
• Встроенный USB-интерфейс и специальное ПО с дополнительными возможностями

Рабочие условия применения киловольтметра многопредельного цифрового ПрофКиП СКВ-120

• Температура окружающего воздуха: 5°С … 40°С
• Относительная влажность воздуха: 30% … 80%
• Атмосферное давление: 84 кПа … 106.7 кПа

Нормативные и технические документы, устанавливающие требования к киловольтметру многопредельному цифровому ПрофКиП СКВ-120/140

• ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия"
• ГОСТ 12.2.091-2012 "Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования"
• ГОСТ Р 51522.1-2011 "Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний"
• ТУ 422120-003-68134858-2014 "Киловольтметр многопредельный цифровой "ПрофКиП СКВ-120/140". Технические условия"
• ГОСТ 12.2.091-2002 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования"

Поверка киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140

• Поверка осуществляется в соответствии с документом 422120-003-68134858-2014 МП "Киловольтметр многопредельный цифровой "ПрофКиП СКВ-120/140". Методика поверки", утвержденным ФГУП "ВНИИМС" в августе 2014 года
• Сведения о методиках (методах) измерений приводятся в паспорте 422120-003-68134858-2014 ПС

Общие данные киловольтметра многопредельного цифрового ПрофКиП СКВ-120/140

• Средний срок службы: не менее 5 лет
• Средняя наработка на отказ: не менее 5 000 часов
• Питание: 220 В ±22 В, 50 Гц ±0.5 Гц
• Максимальная потребляемая мощность: 20 ВА
• Габаритные размеры блока индикации: 260х100х260 мм
• Габаритные размеры блока делителей ДВМЦ: 300х300х800 мм
• Вес блока индикации: 3 кг
• Вес блока делителей ДВМЦ: 12 кг
