Магазин сопротивлений АКИП-7502/3

Наличие по запросу

467875руб.

Оформить заказ

: -30°С…+75°С и относительная влажность до 90%

Номинальные значения сопротивлений: 1 МОм, 10 МОм, 100 МОм, 1 ГОм, 5 ГОм, 10 ГОм, 100 ГОм , 1 ТОм

Пределы основной относительной погрешности: ± 1 %

Максимально допустимое напряжение: Постоянное 10,000 В

Максимальная рассеиваемая мощность:

Габаритные размеры: 430 × 324 × 127 мм

: Не более 5,2 кг

: РЭ

МЕТРОЛОГИЧЕСКИЕ ДАННЫЕ
Номинальные значения сопротивлений	1 МОм, 10 МОм, 100 МОм, 1 ГОм, 5 ГОм, 10 ГОм, 100 ГОм , 1 ТОм
Пределы основной относительной погрешности	± 1 %
Максимально допустимое напряжение	Постоянное 10,000 В
Максимальная рассеиваемая мощность	3 Вт (в рабочих условиях)
ОБЩИЕ ДАННЫЕ
Условия эксплуатации	-30°С…+75°С и относительная влажность до 90%
Габаритные размеры	430 × 324 × 127 мм
Масса	Не более 5,2 кг
Комплект поставки	РЭ

Описание

Назначение средства измерений

Магазин сопротивлений высокоомный АКИП-7502/3 предназначен для поверки и калибровки измерителей сопротивления изоляции в лабораторных и промышленных условиях.

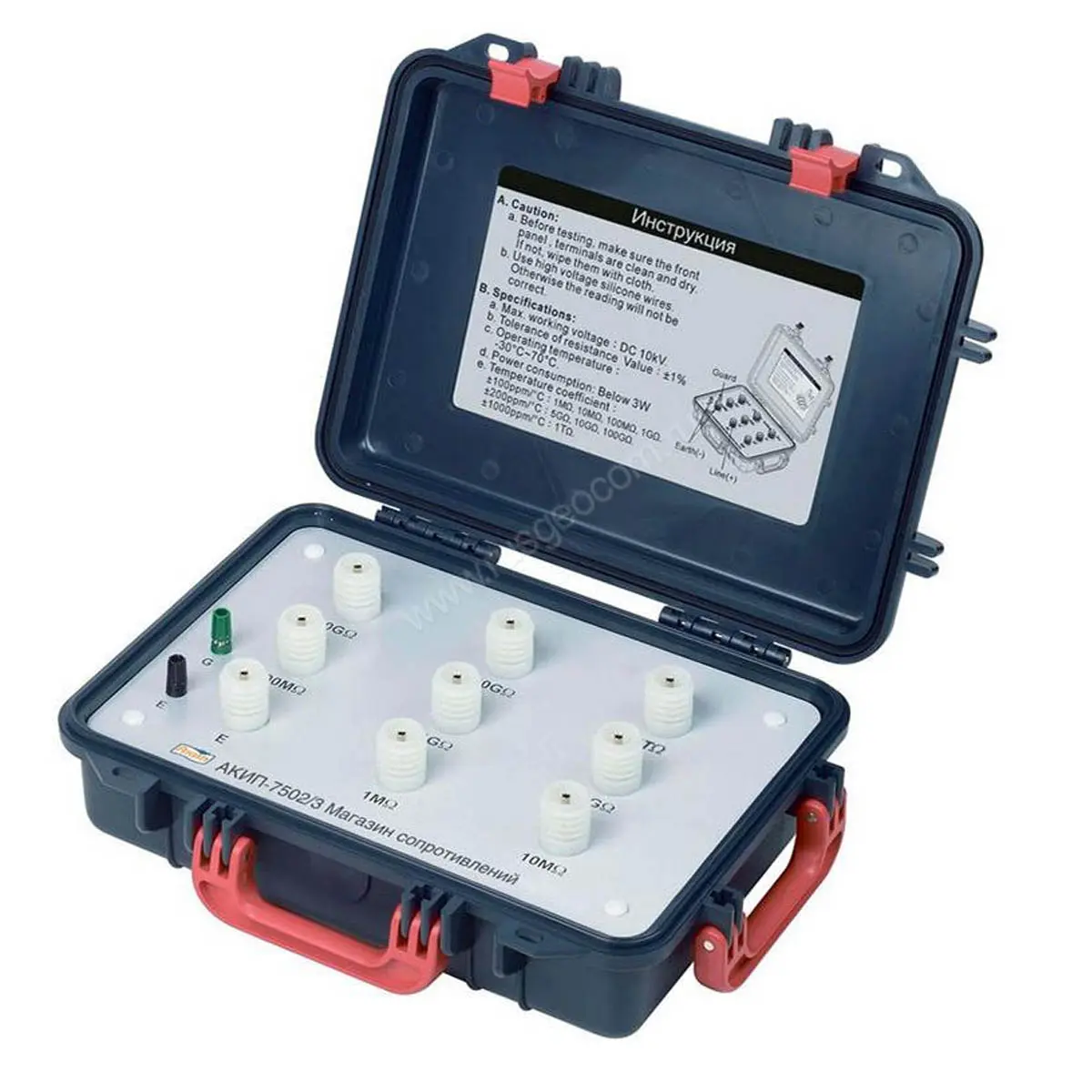

Магазин АКИП-7502/3 представляет собой набор прецизионных твёрдотельных высокоомных высоковольтных резисторов. Все 7 резисторов магазина АКИП-7502/3 соединены одним из выводов с общим гнездом. Для получения значений сопротивления, представляющих собой сумму двух имеющихся однозначных мер, используются их свободные выводы. Конструктивно магазин размещен в переносных дюралевых корпусах в виде кейса с откидной крышкой и ручкой для переноски. Гнезда выводов имеют высоковольтные изоляторы. Для подключения внешней земли имеется соединенное с корпусом гнездо "Е" (земля).

Особенности магазина сопротивлений высокоомного АКИП-7502/3:

Фиксированные значения сопротивления от 1,0 МОм до 1 ТО
8 фиксированных значений сопротивлений
Погрешность ± 1 %
Максимальное рабочее напряжение 10кВ
Рассеивая мощность не более 3 Вт
Жесткие рабочие условия эксплуатации (температура от минус 30 до +75 °С, относительная влажность до 90 %)
Магазины компактны и удобны в эксплуатации, изготовлены в ударопрочном пластиковом кейсе
Масса не более 5,2 кг
