Анализатор качества электроэнергии Fluke 438 II/RU

Наличие по запросу

Цена по запросу

Оформить заказ

Измеряемый параметр электродвигателя
	Диапазон	Разрешение	Погрешность	Предел по умолчанию
Механическая мощность электродвигателя	от 0,7 кВт до 746 кВт	0,1 кВт	±3% ="1"	100 % = номинальная мощность
Механическая мощность электродвигателя	от 1 л.с. до 1000 л.с.	0,1 л.с.	±3%="1"	100 % = номинальная мощность
Крутящий момент	от 0 до 10 000 Нм	0,1 Нм	±5% ="1"	100 % = номинальный крутящий момент
Крутящий момент	от 0 до 10 000 фунто-футов	0,1 фунто-фута	±5%="1"	100 % = номинальный крутящий момент
Частота вращения	От 0 до 3600 об/мин	1 об/мин	±3%="1"	100% = номинальная частота вращения
КПД	от 0 до 100%	0,10%	±3%="1"	-
Дисбаланс (NEMA)	от 0 до 100%	0,10%	±0,15%	5 %
Коэффициент гармоник	от 0 до 0,20	0,1	±1,5%	0,15
напряжения (NEMA)	от 0 до 0,20	0,1	±1,5%	0,15
Коэффициент снижения мощности	от 0,7 до 1,0	0,1	отображается	-
из-за дисбаланса	от 0,7 до 1,0	0,1	отображается	-
Коэффициент снижения мощности	от 0,7 до 1,0	0,1	отображается	-
из-за гармоник	от 0,7 до 1,0	0,1	отображается	-
Суммарный коэффициент снижения	от 0,5 до 1,0	0,1	отображается	-
мощности NEMA	от 0,5 до 1,0	0,1	отображается	-
Примечания:	поддерживает типы электродвигателей NEMA A, B, C, D и E, а также типы IEC H и N.
	номинальный крутящий момент рассчитывается на основе значений номинальной мощности и номинальной скорости.
	частота обновления значений параметров электродвигателя — 1 раз в секунду.
	продолжительность наблюдения тенденции по умолчанию составляет 1 неделю.
="1"Если в качестве типа электродвигателя выбран "Другой", следует добавить к значению погрешности ошибку 5 %
Характеристика является истинной для мощности электродвигателя > 30 % от номинальной мощности
Характеристика является истинной при стабильной рабочей температуре. Запустите электродвигатель при полной нагрузке на 1 час как минимум
(2-3 часа, если мощность двигателя составляет 50 л.с. и выше), чтобы получить стабильную температуру
Электрические характеристики
	Модель	Диапазон измерений	Разрешение	Погрешность
Напряжение
Среднеквадратичное напряжение (переменное+постоянное)	435-II	1–1000 В — между фазой и нейтралью	0,01 В	±0,1% от номинального напряжения****
Пиковое напряжение	–	1–1400 В пикового напряжения	1 В	5% от номинального напряжения
Коэффициент амплитуды напряжения (CF)	–	1,0 > 2,8	0,01	±5%
В(ср.кв.знач.)½	435-II		0,1 В	±0,2% от номинального напряжения
Vfund (основное напряжение)	435-II		0,1 В	±0,1% от номинального напряжения
Сила тока (погрешность без погрешности клещей)
Амперы (переменный+постоянный ток)	i430-Flex 1x	5–6 000 A	1 А	0,5% ±5 отсчетов
	i430-Flex 10x	0,5–600 A	0,1 А	0,5% ±5 отсчетов
	1 мВ/А 1x	5–2000 A	1А	0,5% ±5 отсчетов
	1 мВ/А 10x	0,5–200 A (только переменный ток)	0,1 А	0,5% ±5 отсчетов
А (пиковый ток)	i430-Flex	8400 A (пиковый ток)	1 А (ср.кв.знач.)	±5%
А (пиковый ток)	1 мВ/А	5500 A (пиковый ток)	1 А (ср.кв.знач.)	±5%
Коэффициент амплитуды тока (CF)	–	1–10	0,01	±5%
А(ср.кв.знач.)½	i430-Flex 1x	от 5 A до 6000 A	1 А	±1% ±10 отсчетов
	i430-Flex 10x	0,5–600 A	0,1 А	±1% ±10 отсчетов
	1 мВ/А 1x	от 5 A до 2000 A	1А	±1% ±10 отсчетов
	1 мВ/А 10x	0,5–200 A (только переменный ток)	0,1 А	±1% ±10 отсчетов
Afund (ток основной частоты)	i430-Flex 1x	5–6 000 A	1 А	0,5% ±5 отсчетов
	i430-Flex 10x	0,5–600 A	0,1 А	0,5% ±5 отсчетов
	1 мВ/А 1x	5–2000 A	1А	0,5% ±5 отсчетов
	1 мВ/А 10x	0,5–200 A (только переменный ток)	0,1 А	0,5% ±5 отсчетов
Частота
Гц	Fluke 435 при 50 Гц номинально	42,500–57,500 Гц	0,001 Гц	±0,01 Гц
Гц	Fluke 435 при 60 Гц номинально	от 51,000 Гц до 69,000 Гц	0,001 Гц	±0,01 Гц
Электропитание
Ватты (В-А, вар)	i430-Flex	макс. 6 000 МВт	0,1 Вт–1 МВт	±1% ±10 отсчетов
Ватты (В-А, вар)	1 мВ/А	макс. 2000 МВт	0,1 Вт–1 МВт	±1% ±10 отсчетов
Коэффициент мощности (Cos j/DPF)	–	0–1	0,001	± 0,1% при номинальных условиях нагрузки
Энергетический сектор
кВт-ч (кВА-ч, квар-ч)	i430-Flex 10x	зависит от номинала клещей и напряжения		±1% ±10 отсчетов
Потери энергии	i430-Flex 10x	зависит от номинала клещей и напряжения		±1% ± 10 отсчетов, за исключением погрешности сопротивления линии
Гармоники
Порядок гармоники (n)	–	постоянный ток, группировка с 1 по 50: Группы гармоник в соответствии со стандартом IEC 61000-4-7
Порядок промежуточной гармоники (n)	–	ОТКЛ, группировка с 1 по 50: Подгруппы гармоник и интергармоник в соответствии со стандартом IEC 61000-4-7
Вольты	%f	0,0–100%	0,1%	±0,1% ± n x 0,1%
	%r	0,0–100%	0,1%	±0,1% ± n x 0,4%
	абсолютное значение	0,0–1000 В	0,1 В	±5% *
	THD (коэффициент нелинейных искажений)	0,0–100%	0,1%	±2,5%
Амперы	%f	0,0–100%	0,1%	±0,1% ± n x 0,1%
	%r	0,0–100%	0,1%	±0,1% ± n x 0,4%
	Абсолютное значение	0,0–600 A	0,1 А	5% ±5 отсчетов
	THD (Коэффициент нелинейных искажений)	0,0–100%	0,1%	±2,5%
Ватты	%f или %r	0,0–100%	0,1%	±n x 2%
	Абсолютное значение	зависит от номинала клещей и напряжения	–	±5% ±n x 2 % ±10 отсчетов
	THD (Коэффициент нелинейных искажений)	0,0–100%	0,1%	±5%
Сдвиг фаз	–	От -360° до +0°	1°	±n x 1°
Фликкер-шум
Plt, Pst, Pst (1 мин.) Pinst	–	0,00–20,00	0,01	±5%
Дисбаланс
Вольты	%	0,0-20,0 %	0,1%	±0,1%
Амперы	%	0,0-20,0 %	0,1%	±1%
Управляющие сигналы сети
Пороговые уровни	–	пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала	–	–
Частота сигнала	–	от 60 Hz до 3000 Hz	0,1 Гц	–
Относительное напряжение (%)	–	от 0 до 100%	0,10%	±0,4%
Абсолютное напряжение, усредненное за 3 с (В 3s)	–	от 0,0 В до 1000 В	0,1 В	±5% от номинального напряжения

Описание

Анализатор качества электроэнергии Fluke 438 II/RU представляет собой многоцелевой прибор для анализа качественных параметров питающих энергосистем и влияющих на них мощностных показателей потребляющего оборудования, который отличается наличием режима Motor Analyzer, реализованного в виде отдельного программного модуля. Обеспечивая контроль фактических характеристик электродвигателей без отключения от системы и установки на специальный испытательный стенд, он позволяет экономить значительные средства за счет снижения простоев оборудования и минимизации перерывов в технологических процессах на производстве.

Особенности

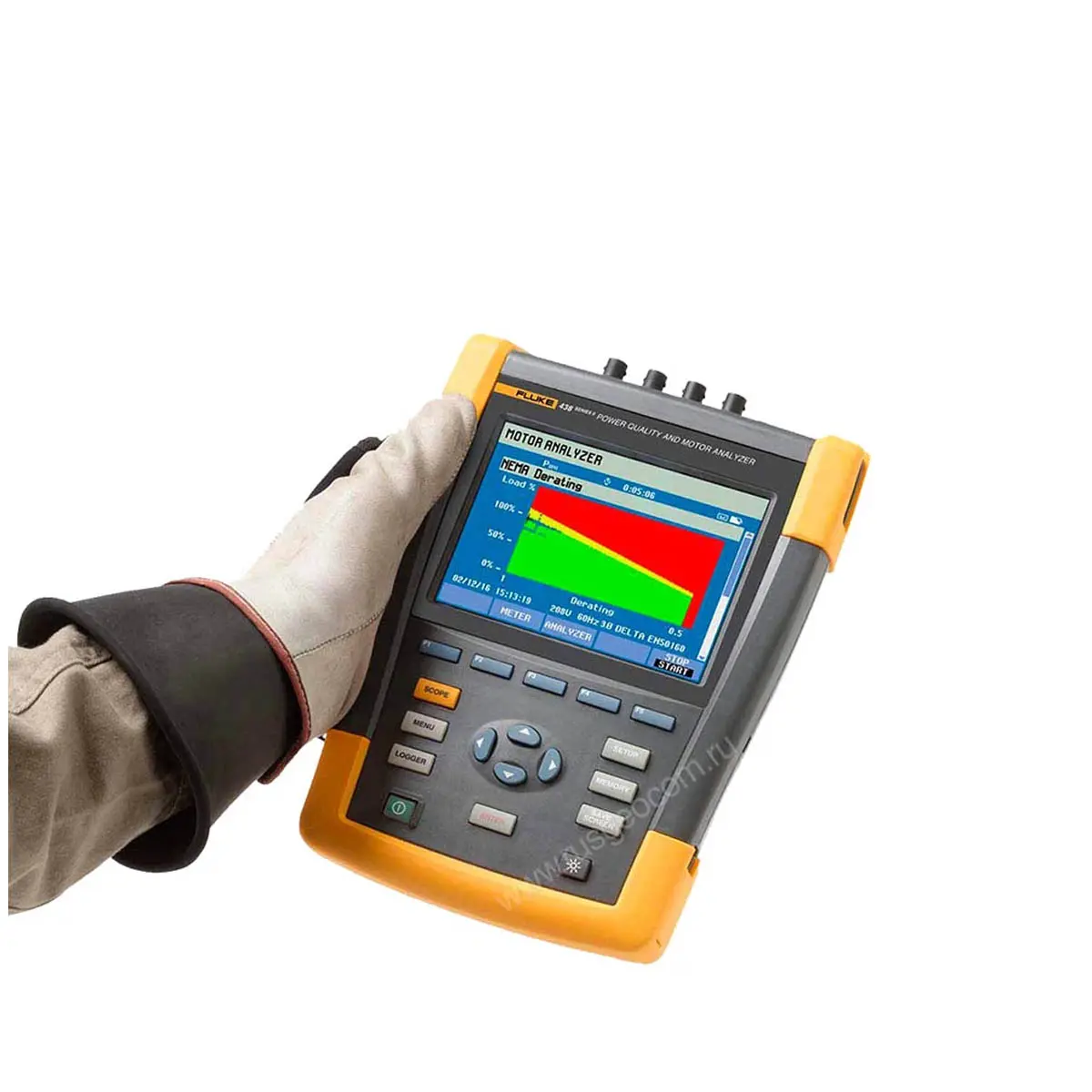

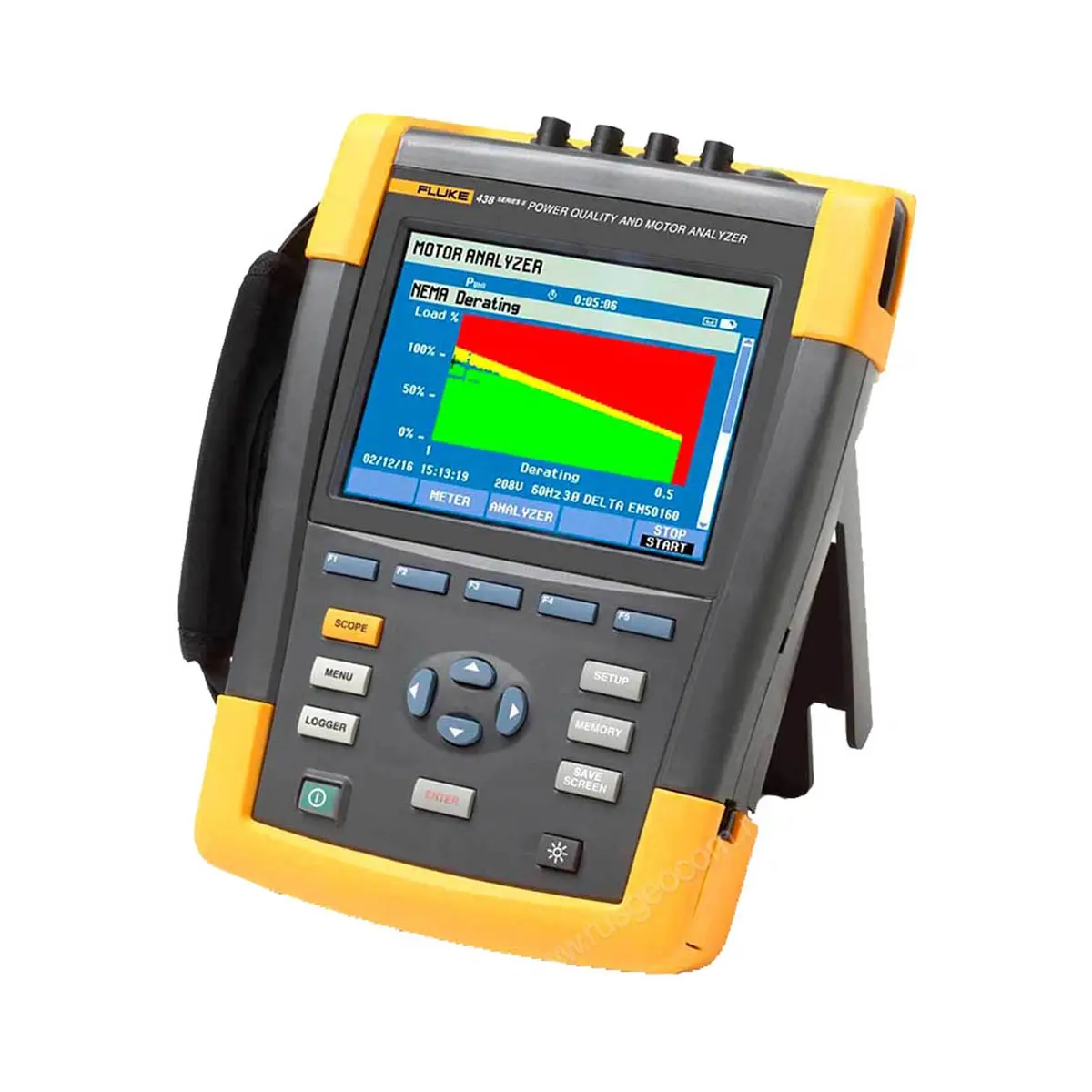

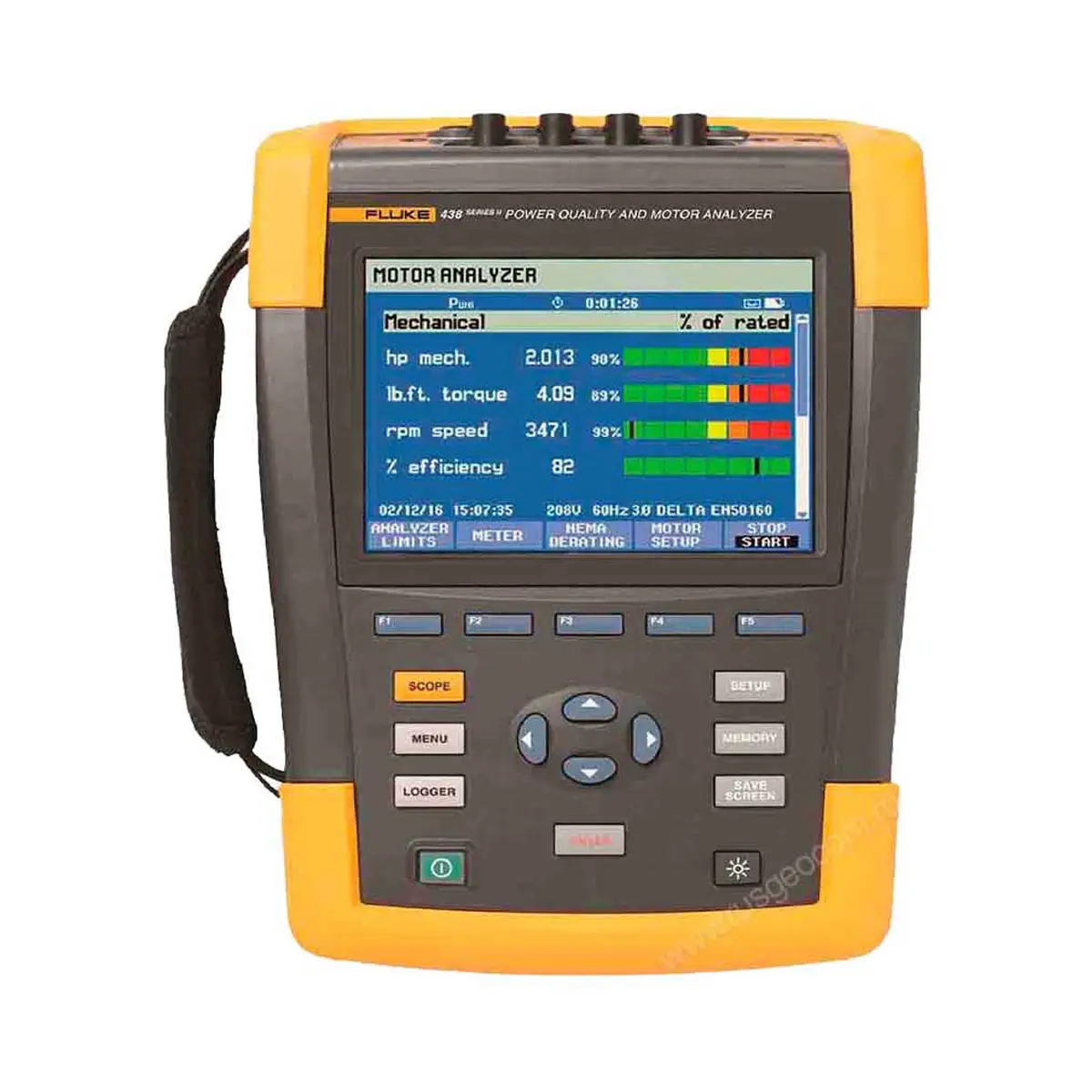

Режим Motor Analyzer, предустановленный в анализаторе, служит для контроля развиваемой мощности, частоты вращения, КПД и других механических параметров электромоторов, рассчитывая их без использования для измерений динамометрических датчиков.
По 4 входных канала для определения величины силы тока и напряжения обеспечивают измерение в трехфазных шинах и нулевом проводнике, позволяя работать как с соединениями "треугольник", так и "звезда".
Функция AutoTrend в Fluke 438 II RU упрощает отслеживание изменений контролируемых параметров по времени в ходе тестирования электрических систем, позволяя просматривать показания с использованием курсоров и режима увеличения в фоновом режиме, не останавливая процесс регистрации данных.
Технология PowerWave позволяет с помощью анализатора качества электроэнергии отслеживать динамику переходных процессов в электрических системах: при запуске, переключениях, сменах режимов и т.п., фиксируя быстроменяющиеся среднеквадратические значения тока и напряжения, с расчетом их показателей за полупериод и отображением формы сигнала.
Патентованный алгоритм Unified Power Measurement используется для расчета мощностных и энергетических характеристик, гармонических искажений, величины межфазовой несимметрии напряжения и тока, регистрации провалов и выбросов напряжения, токовых скачков и пр.
Встроенный калькулятор потерь отображает в денежном выражении вынужденные расходы предприятия из-за несоответствия качественных характеристик электроэнергии нормативным показателям.

Преимущества

3-фазный анализатор качества электроэнергии Fluke 438 II RU является универсальным решением для технических служб на промышленных и других объектах с большим количеством мощных электромеханических агрегатов и оборудования с асинхронными и частотно-регулируемыми приводами. По точностным показателям прибор полностью соответствует требованиям для класса А стандарта IEC 61000-4-30. При выполнении долговременных измерений он позволяет отслеживать основные и дополнительные параметры качества электроэнергии, показатели энергопотребления, эффективно выявлять неполадки и сбои в электропитании, локализовать источники помех и изыскивать способы экономии энергоресурсов.

Наличие модуля беспроводной связи WiFi/SD позволяет использовать все преимущества функции Fluke Connect. В комплекте с анализатором поставляется ПО PowerLog – для анализа данных, сохраненных в процессе измерений, и составления отчетов стандартного образца.

Купить анализатор качества электроэнергии Fluke 438 II/RU, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
