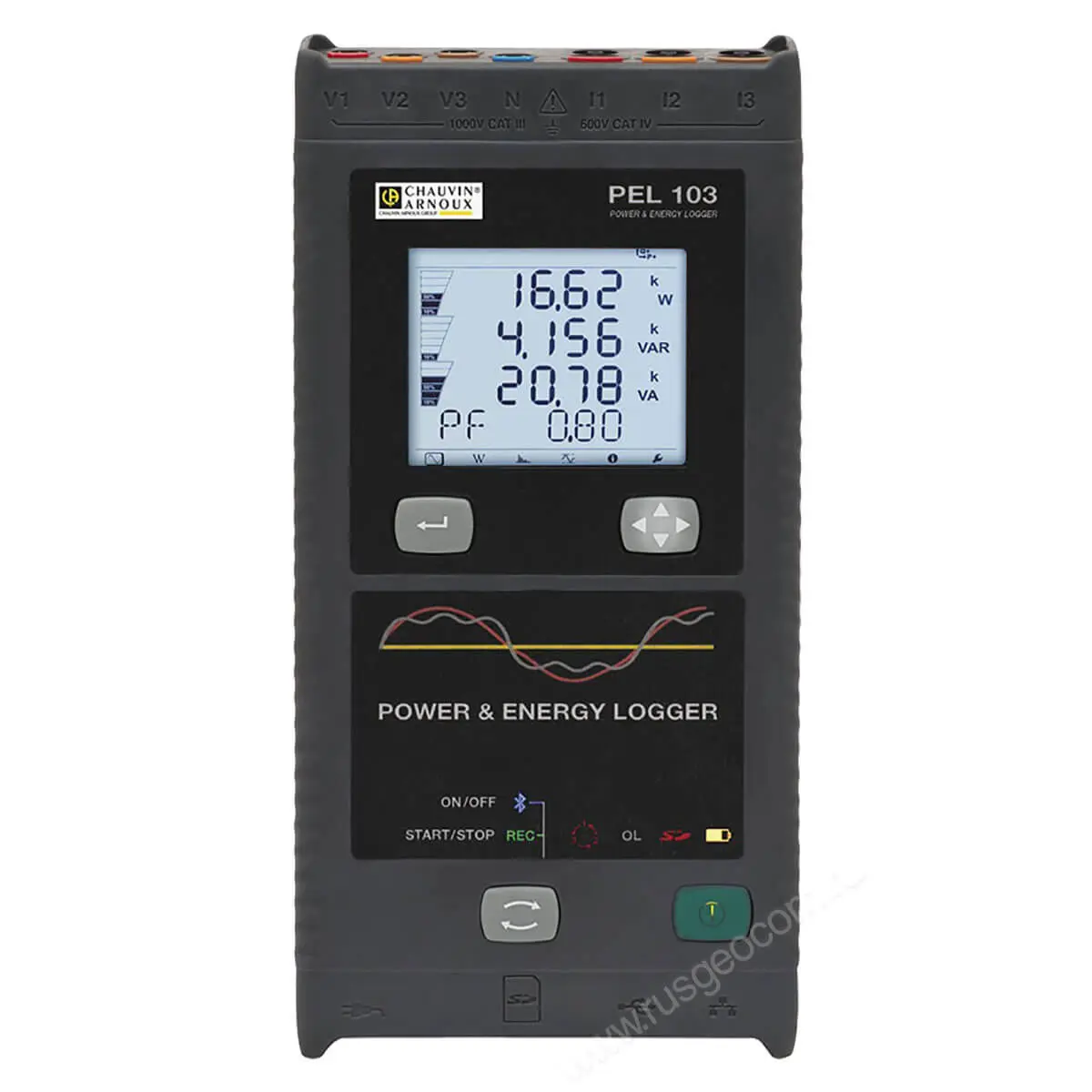

Трехфазный регистратор энергии Chauvin Arnoux PEL103

Наличие по запросу

Цена по запросу

Оформить заказ

Дисплей:

Количество входов:

Фликер ( кратковременная доза Pst и длинная доза Pts):

Автономная работа:

Электробезопасность:

Режим броска электроэенргии:

Степень защиты:

Гармоники:

Дисбаланс:

Переменный ток:

Напряжение (ИСКЗ AC+DC):

Запись мин. / макс. значение:

Постоянный ток:

Коэфициент напряжения:

Запись всех параметров по максимальной выборке:

Сопротивление:

Ток (ИСКЗ AC+DC), клещи MN:

Пиковые значения:

Частота:

Ток (ИСКЗ AC+DC), клещи C 193:

Векторное отбражение:

Клещи AmpFLEX или MA:

Захват экранов и кривых:

Клещи РАС 93:

Гарнтия:

Клещи Е3N:

Частота строк:

Коэфициент тока:

Измерение мощности:

Измерение энергии:

Общее искажение высшими гармониками ( THD ):

Размеры:

Скорость вращения:

Режим Expert:

Вес:

Языки меню:

Переходные процессы:

Параметр		Значение
Дисплей прибора		Цифровой, 3 строки
Тип системы		3-x фазная система с или без нейтрали, различные специфический конфигурации по желанию пользователя
Погрешность		0.2%
Электрические параметры
Количество измерительных каналов		3 по напряжению / 3 по току (расчет тока нейтрали)
Частота сети		50 Гц, 60 Гц, 400 Гц
Диапазон измерения напряжения		0 до 1,000 В переменного и постоянного
Диапазон измерения тока в зависимости от подключенных (заменяемых) датчиков тока	MN93	2 до 240 A_{пер, разрешение 0,01А}
	MN93A	0.005 A_пер до 5 A_пер / 0.1 A до 120 A_{пер, разр. 0,001А}
	C193	3 A до 1,200 A_{пер, разрешение 0,01А}
	A193 & MA193	100 мA до 10,000 A_{пер, разр. 0,1А}
	PAC93	10 A до 1,000 A пер / 10 A до 1,400 A_{пост, разр 0,01А}
	E3N	50 мA до 10 A_{пер/пост} / 100 мA до 100 A_{пер/пост, разр 0,001А}
Встроенный коэффициент трансформации		Отображение и расчет напряжений до 650кВ / и токов до 25,000 A
Измеряемые и записываемые параметры, диапазоны
Мощность		10Вт .. 10ГВт / 10 вар .. 10 Гвар / 10ВА .. 10 ГВА
Энергия		до 4 ЭВтч / 4 ЭВАРч / 4 ЭВАч (Экса=10¹⁸)
Phase		Cos φ, tan Φ, PF (коэффициент мощности)
Гармоники		до 50-го порядка
Дополнительные функции
Фазовая последовательность		Да
Min / Max		Да
Крепление прибора		Магнитный держатель, крюк
Запись
Самплинг		128 событий/период - 1 запись / сек - одна запись за время от 1 до 60 минут
Память		SD карта (SD-HC до 32 GB)
Интерфейсы		Bluetooth (Class 2), Ethernet, USB
Питание прибора		110 - 250 В (+ 10%, - 15 %) при 50-60 Гц & 400Гц
Безопасность		IEC 61010 600 V CAT IV – 1,000 V CAT III
Размеры
Размеры		256 x 125 x 37 мм
Вес		950 г
Пыле/влаго защита		IP54

Описание

Назначение трехфазного регистратора энергии (c дисплеем) PEL103

Трехфазный регистратор энергии (с дисплеем) PEL103 используется для изучения и записи параметров подачи электроэнергии и регистрации показателей качества энергии.

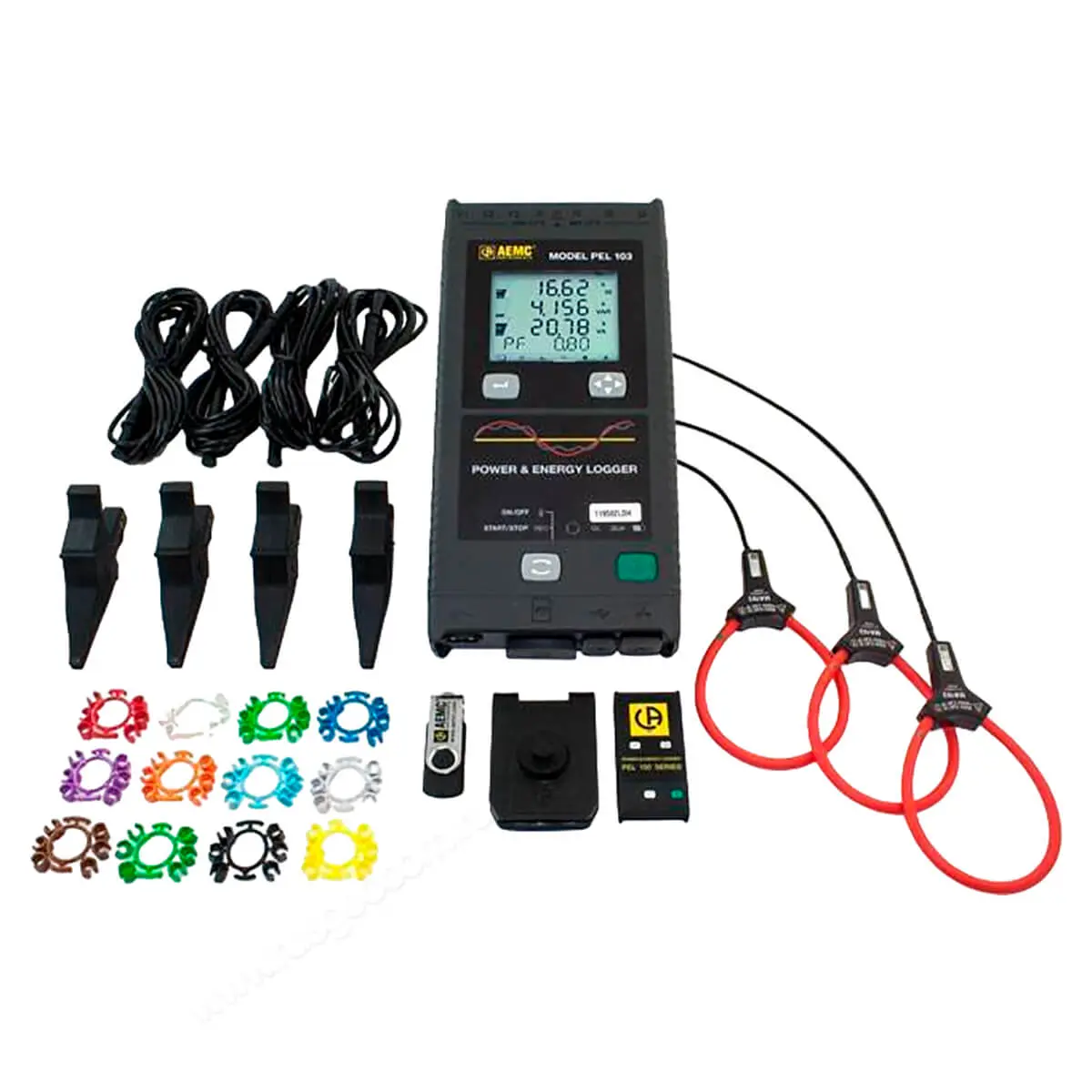

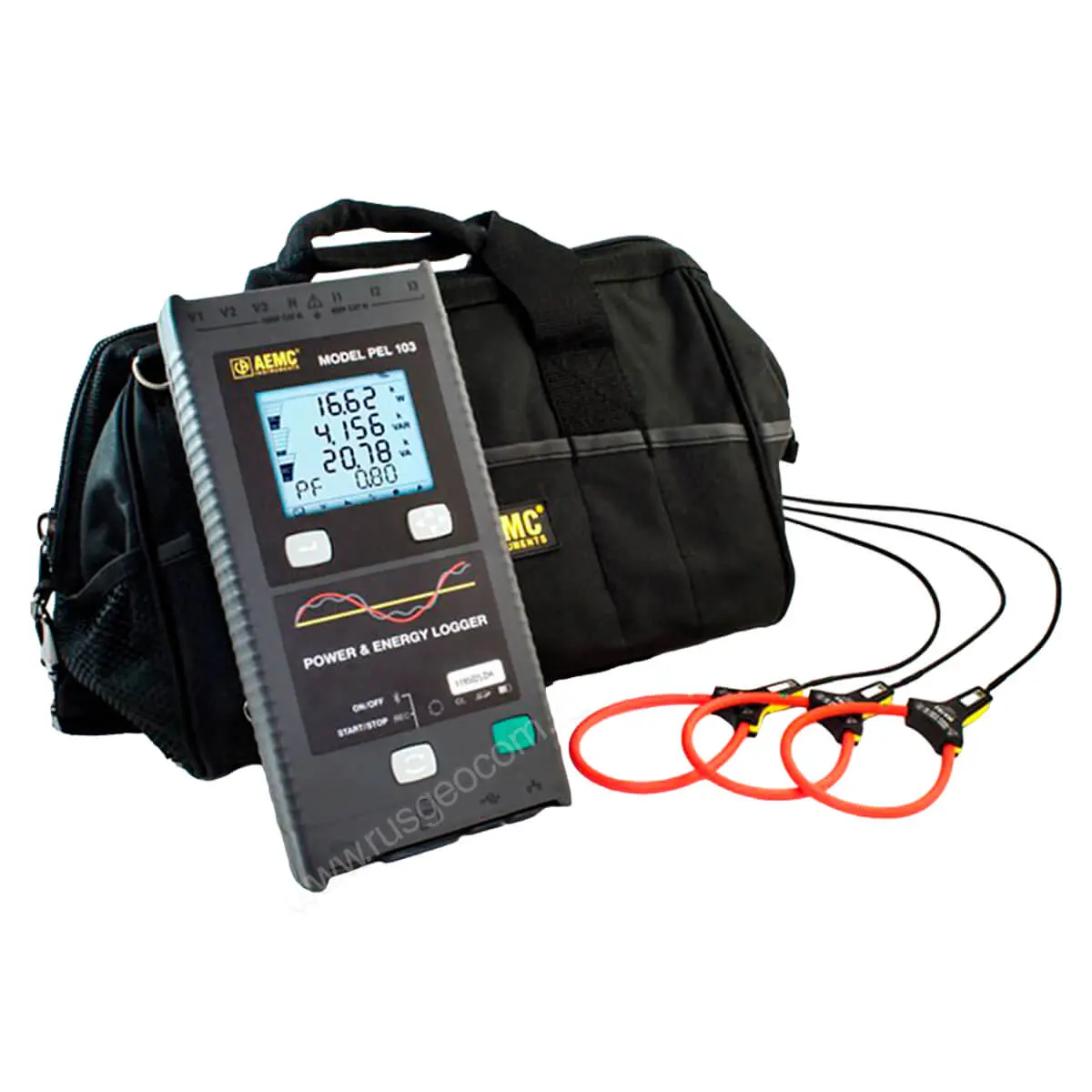

Благодаря гибким токовым зажимам в комплекте поставки измеритель качества электроэнергии позволяет измерить большую часть электрических параметров, гармоник, а также изменений напряжения.

Области применения трехфазного регистратора энергии (с дисплеем) PEL103

Данный прибор незаменим для любого потребителя электрической энергии - от небольшого ресторана, объекта социального значения, госпиталя до огромного промышленного потребителя.

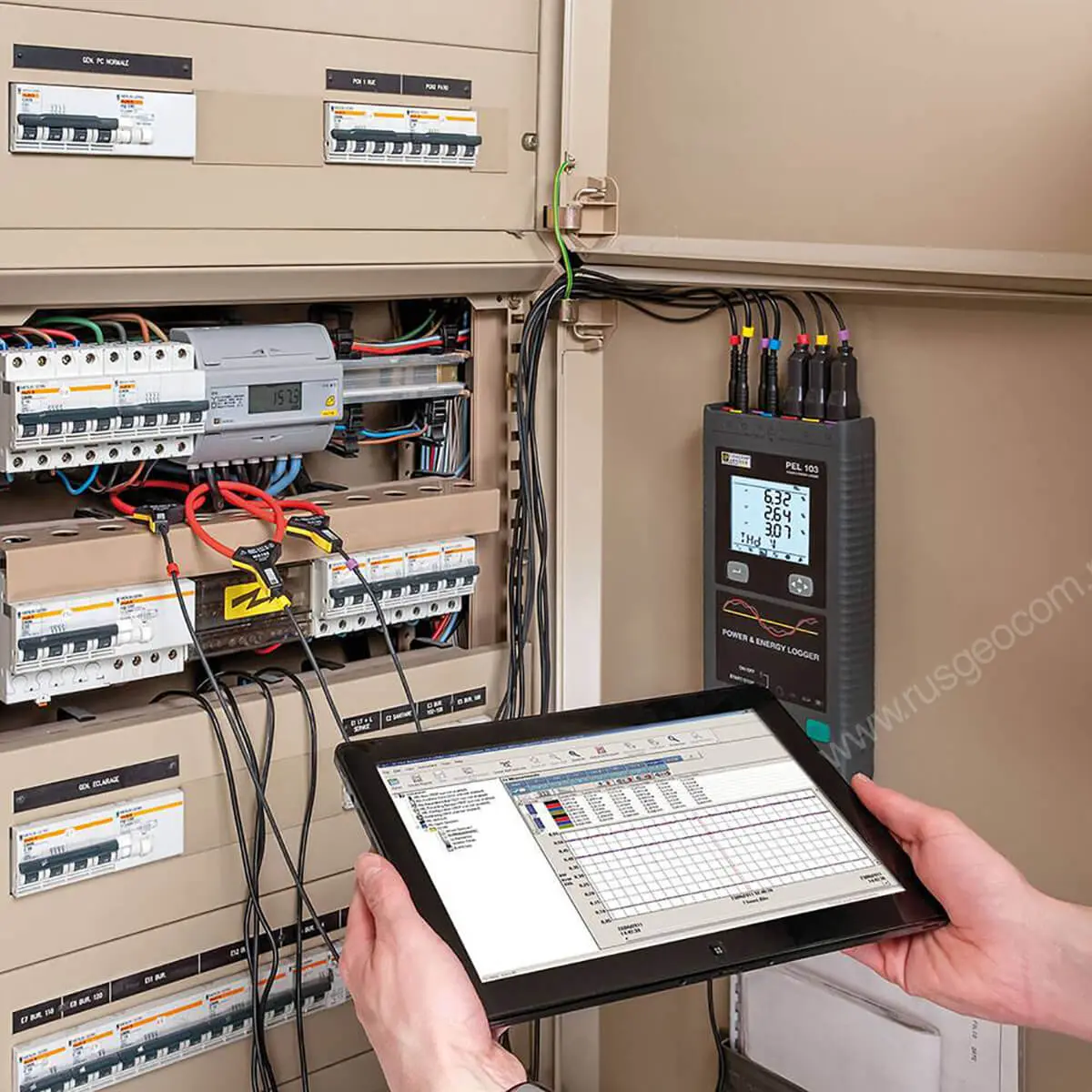

Изучение нагрузок – проверка возможностей системы электроснабжения перед включением дополнительных нагрузок. Оценка энергии – количественная оценка потребления энергии до и после усовершенствования систем для определения эффективности устройств энергосбережения. Измерение гармоник – обнаружение проблем, связанных с гармониками, которые могут стать причиной неполадок в работе или повреждения чувствительной аппаратуры. Регистрация изменений напряжения – контроль кратковременных понижений и повышений напряжения, приводящих к ложным сбросам в аппаратуре и нежелательному срабатыванию автоматических выключателей.

Основные преимущества трехфазного регистратора энергии (с дисплеем) PEL103:

Простой и надежный прибор для измерения и записи всех параметров 3-х фазной сети абсолютно любой конфигурации, позволяет пользователю любого уровня немедленно начать работу. Рабочие частоты сети 50, 60, и 400Гц переменного тока, а также сети постоянного тока Прямое измерение тока в диапазонах от 50мA до 10,000A в зависимости от подключенных бесконтактных датчиков тока (совместимы с моделями для анализаторов СА8332 и СА8335). Измерение мощности: ВА, Вт и ВАР. Измерение электрической энергии,. Коэффициент мощности (PF), Cos (Φ), и Tan (Φ). Коэффициент гармонических искажений (THD) для токов и напряжений. Измерение гармоник до 50 порядка для рабочей частоты 50/60Гц для токов и напряжений. Измерение частоты. Измерение действующих значений и значений постоянного тока по каждой фазе независимо. Запись результатов измерения до 60 дней и сохранение всех параметров включая расчетные на встроенной карте памяти 2Гб. Трех строчный яркий дисплей для модели PEL 103 (независимое отображение 3-х фаз). Автоматическое распознавание подключенных датчиков тока и автоматическая настройка прибора для работы с ними. Ввод пользователем коэффициентов трансформации от внешних трансформаторов тока и напряжения позволяет рассчитывать реальные значения в высоковольтной сети. 17 запрограммированных типов подключения электрической сети. USB, LAN, и Bluetooth интерфейсы. ПО DataView® для передачи сохраненных в приборе данных на компьютер, записи в реальном времени , построения графиков, анализа и составления протоколов.
