- Описание
Назначение Термограмма ТС
- Измерение температурных полей объектов, неразрушающий контроль.
- Измерение коэффициента теплового излучения объекта.
- Измерение плотности тепловых потоков.
- Измерение сопротивления теплопередачи и термическое сопротивление ограждающих конструкций.
- Измерение влажности воздуха.
- Измерение точки росы.
- Визуализация возможности конденсации влаги на поверхности объектов.
- Запоминание тепловизионного и видимого изображения объекта контроля.
Особенности тепловизора
- Высокая чувствительность.
- Высокое пространственное разрешение.
- Возможность автономной работы.
- Автоматическая привязка для измерения абсолютных температур.
- Подключение к компьютеру через принтерный (LPT) порт.

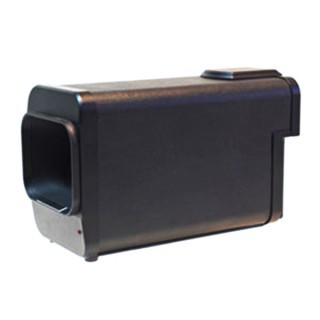

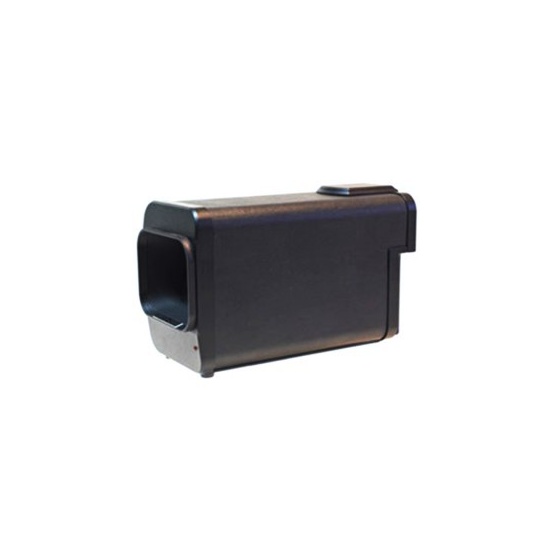

- Тепловизор представляет собой прецизионный оптико-механический сканирующий инфракрасный прибор для визуализации и измерения тепловых полей. Прибор внесен в Госреестр и является средством измерения. Сертификат об утверждении типа средств измерения № 13378.
- Термограф разработан на основе 30-летнего опыта работы в области создания ИК-систем и с учетом требований, предъявляемых к мобильной аппаратуре, используемой на предприятиях энергетики, топливно-энергетического, химического и нефтегазового комплексов, коммунального хозяйства, в строительстве, медицине и в других областях.
- Обеспечивает эффективную работу при обследовании зданий высотой до 40-ти этажей и выше.
Принцип работы
Принцип работы тепловизора основан на сканировании температурного излучения в поле зрения камеры оптико-механическим сканером с одноэлементным высокочувствительным ИК-приемником и трансформации этого излучения в электрический сигнал аналого-цифровым преобразователем.
Камера содержит зеркально-линзовую оптику с малым количеством отражающих поверхностей, что уменьшает потери оптической системы и упрощает ее настройку.
Применение особых методов сканирования, таких как суммирование кадров и усреднение, позволяет повысить чувствительность прибора до 0,02°С.
Опыт, приобретенный нами за многие годы исследований в области термографии, показывает, что для большинства практических применений достаточно сканировать кадр за 1-2 секунды из-за того, что термические процессы в объектах исследования развиваются намного медленнее.
