Назначение Термограмма-Панорама
Измерение температурных полей огромных объектов с одной точки, для энергоаудита зданий, сооружений и оборудования всех областей промышленности.
Описание Термограмма-Панорама

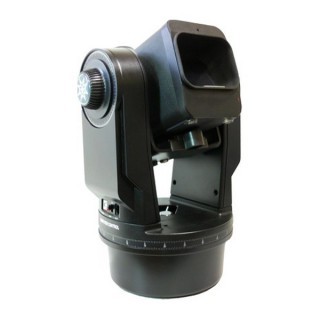

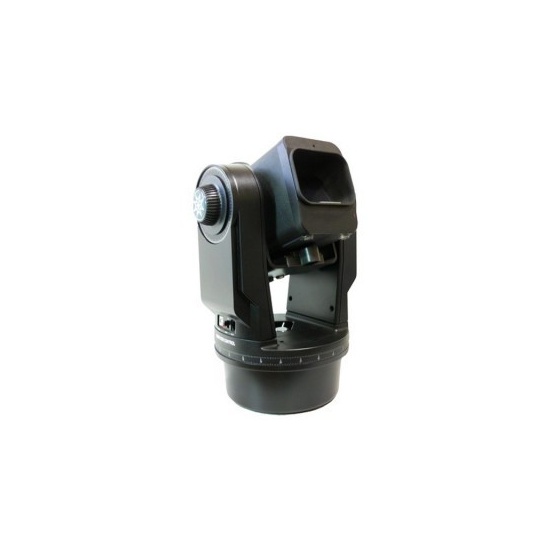

Тепловизионный комплекс позволяющий снимать в автоматическом режиме термограммы с высокой разрешающей способностью с большими углами обзора, с последующей автоматической связкой термограмм в панораму.
Тепловизионный комплекс "Термограмма-Панорама", реально позволяет получать термограммы огромных объектов с одной точки съемки без помощи ручной работы оператора, как на стадии съемки, так и на стадии обработки термограмм на компьютере.
Термографическая панорама высокого разрешения (181° по горизонтали и 64° по вертикали, программно склеенная из 50 термограмм снятых в автоматическом режиме). Термограмма снята в рекламных целях, для демонстрации возможности оборудования. С левой стороны часть дома освещена солнцем, с правой стороны дом в тени. Широкий температурный диапазон позволяет выявить нагретые и охлажденные участки поверхности как в зоне тени так и в зоне освещённой солнцем.
Особенности Термограмма-Панорама
- Высокая чувствительность.
- Высокое пространственное разрешение.
- Возможность автономной работы.
- Автоматическая привязка для измерения абсолютных температур.
- Подключение к компьютеру через принтерный (LPT) порт.
Тепловизор представляет собой прецизионный оптико-механический сканирующий инфракрасный прибор для визуализации и измерения тепловых полей. Прибор внесен в Госреестр и является средством измерения. Сертификат об утверждении типа средств измерения № 13378.
Термограф разработан на основе 30-летнего опыта работы в области создания ИК-систем и с учетом требований, предъявляемых к мобильной аппаратуре, используемой на предприятиях энергетики, топливно-энергетического, химического и нефтегазового комплексов, коммунального хозяйства, в строительстве, медицине и в других областях.
Принцип работы
Принцип работы основан на сканировании температурного излучения в поле зрения камеры оптико-механическим сканером с одноэлементным высокочувствительным ИК-приемником и трансформации этого излучения в электрический сигнал аналого-цифровым преобразователем, снятии серии термограмм с использованием автоматического поворотного устройства. Программная обработка серии термограмм с привязкой их друг к другу, с получением в результате одной панорамной термограммы высокого разрешения.
Камера содержит зеркально-линзовую оптику с малым количеством отражающих поверхностей, что уменьшает потери оптической системы и упрощает ее настройку.
Применение особых методов сканирования, таких как суммирование кадров и усреднение, позволяет повысить чувствительность прибора до 0,02°С.
Опыт, приобретенный нами за многие годы исследований в области термографии, показывает, что для большинства практических применений достаточно сканировать кадр за 1-2 секунды из-за того, что термические процессы в объектах исследования развиваются намного медленнее.
