ОБРАЗЦЫ ШЕРОХОВАТОСТИ
СЕРТИФИКАТ СООТВЕТСТВИЯ ГОСТ Р №РОСС RU.АГ66.Н01739

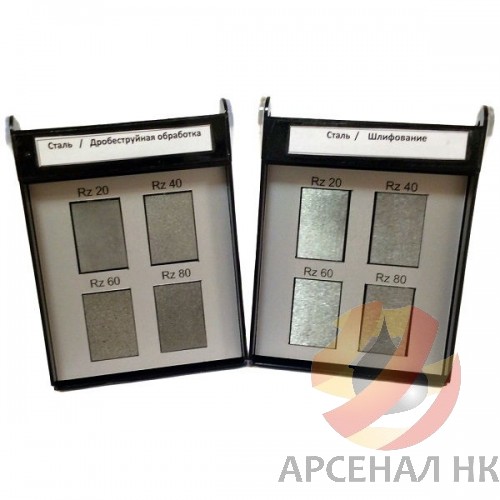

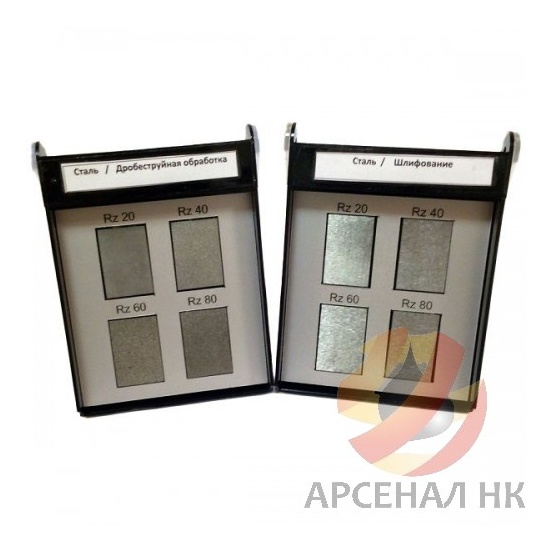

Образцы шероховатости поверхности (ОШС) предназначены для определения шероховатости поверхности методом сравнения с контрольным образцом. Образцы хорошо зарекомендовали себя в самых разных областях производства: на машиностроительных предприятиях, в газовой, нефтяной и атомной промышленности. Материал образцов - сталь, медь, алюминий, чугун, латунь, а так же другие материалы по запросу Заказчика.
- Простота, удобство и эффективность применения образцов доказаны многолетней практикой их использования на различных производствах.
- Возможность определения качества поверхности в сложных условиях, например при контроле труднодоступных поверхностей.
- Использование непосредственно в цехе на рабочем месте сразу после обработки детали на станке (токарном, фрезерном, шлифовальном, строгальном, полировальном) или после абразивоструйной обработки.
- Повышение производительности производства (заметно сокращается время, затрачиваемое на контроль состояния полученной поверхности)
- Длительный срок эксплуатации
Вид обработки - ШЛИФОВАНИЕ ПЕРИФЕРИЕЙ КРУГА ЦИЛИНДРИЧЕСКОЕ (ОШС-ШЦ)
Маркировка набора | Описание образцов, входящих в набор |
ОШС-ШЦ 0,1…3,2 | Форма образцов цилиндрическая выпуклая (Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм) |
ОШС-ШЦ 0,4...3,2 | Форма образцов цилиндрическая выпуклая (Ra 0,4; 0,8; 1,6; 3,2 мкм) |
ОШС-ШЦ 0,4...6,3 | Форма образцов цилиндрическая выпуклая (Ra 0,4; 0,8; 1,25; 1,6; 3,2; 6,3 мкм) |
ОШС-ШЦ 0,4…12,5 | Форма образцов цилиндрическая выпуклая (Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм) |
ОШС-ШЦ 0,16…5 | Форма образцов цилиндрическая выпуклая (Ra 0,16; 0,32; 0,63; 1,25; 2,5; 5 мкм) |
ОШС-ШЦ Rz 10...60 | Форма образцов цилиндрическая выпуклая (Rz 10; 20; 40; 60 мкм) |
ОШС-ШЦ Rz 20…80 | Форма образцов цилиндрическая выпуклая (Rz 20; 40; 60; 80 мкм) |
Вид обработки - ШЛИФОВАНИЕ ПЕРИФЕРИЕЙ КРУГА ЦИЛИНДРИЧЕСКОЕ ВНУТРЕННЕЕ (ОШС-ШЦВ)
Маркировка набора | Описание образцов, входящих в набор |
ОШС-ШЦВ 0,1…3,2 | Форма образцов цилиндрическая выпуклая (Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм) |
ОШС-ШЦВ 0,4...3,2 | Форма образцов цилиндрическая выпуклая (Ra 0,4; 0,8; 1,6; 3,2 мкм) |
ОШС-ШЦВ 0,4...6,3 | Форма образцов цилиндрическая выпуклая (Ra 0,4; 0,8; 1,25; 1,6; 3,2; 6,3 мкм) |
ОШС-ШЦВ 0,4…12,5 | Форма образцов цилиндрическая выпуклая (Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм) |
ОШС-ШЦВ 0,16…5 | Форма образцов цилиндрическая выпуклая (Ra 0,16; 0,32; 0,63; 1,25; 2,5; 5 мкм) |
ОШС-ШЦВ Rz 10...60 | Форма образцов цилиндрическая выпуклая (Rz 10; 20; 40; 60 мкм) |
ОШС-ШЦВ Rz 20…80 | Форма образцов цилиндрическая выпуклая (Rz 20; 40; 60; 80 мкм) |
Вид обработки - ШЛИФОВАНИЕ ТОРЦОВОЕ (ОШС-ШТ)
Маркировка набора | Описание образцов, входящих в набор |
ОШС-ШТ 0,1…3,2 | Форма образцов цилиндрическая выпуклая (Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм) |
ОШС-ШТ 0,4...3,2 | Форма образцов цилиндрическая выпуклая (Ra 0,4; 0,8; 1,6; 3,2 мкм) |
ОШС-ШТ 0,4...6,3 | Форма образцов цилиндрическая выпуклая (Ra 0,4; 0,8; 1,25; 1,6; 3,2; 6,3 мкм) |
Вид обработки - ШЛИФОВАНИЕ ЧАШЕОБРАЗЦНЫМ КРУГОМ (ОШС-ШЧ)
Маркировка набора | Описание образцов, входящих в набор |
ОШС-ШЧ 0,1…3,2 | Форма образцов цилиндрическая выпуклая (Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм) |
ОШС-ШЧ 0,4...3,2 | Форма образцов цилиндрическая выпуклая (Ra 0,4; 0,8; 1,6; 3,2 мкм) |
ОШС-ШЧ 0,4...6,3 | Форма образцов цилиндрическая выпуклая (Ra 0,4; 0,8; 1,25; 1,6; 3,2; 6,3 мкм) |
Вид обработки - ПОЛИРОВАНИЕ ПЛОСКОЕ (ОШС-ПП)
Маркировка набора | Описание образцов, входящих в набор |
ОШС-ПП 0,05...0,2 | Ra 0,05; 0,06; 0,08; 0,1; 0,16; 0,2 мкм |
ОШС-ПП 0,04...0,2 | Ra 0,04; 0,06; 0,08; 0,1; 0,16; 0,2 мкм |
ОШС-ПП 0,025...0,2 | Ra 0,025; 0,04; 0,05; 0,08; 0,1; 0,2 мкм |
ОШС-ПП 0,025...0,4 | Ra 0,025; 0,05; 0,1; 0,16; 0,2; 0,4 мкм |
ОШС-ПП 0,025...0,8 | Ra 0,025; 0,05; 0,1; 0,2; 0,4; 0,8 мкм |
Вид обработки - ПОЛИРОВАНИЕ ЦИЛИНДРИЧЕСКОЕ (ОШС-ПЦ)
Маркировка набора | Описание образцов, входящих в набор |
ОШС-ПЦ 0,05...0,2 | Ra 0,05; 0,06; 0,08; 0,1; 0,16; 0,2 мкм |
ОШС-ПЦ 0,04...0,2 | Ra 0,04; 0,06; 0,08; 0,1; 0,16; 0,2 мкм |
ОШС-ПЦ 0,025...0,2 | Ra 0,025; 0,04; 0,05; 0,08; 0,1; 0,2 мкм |
ОШС-ПЦ 0,025...0,4 | Ra 0,025; 0,05; 0,1; 0,16; 0,2; 0,4 мкм |
ОШС-ПЦ 0,025...0,8 | Ra 0,025; 0,05; 0,1; 0,2; 0,4; 0,8 мкм |
Вид обработки - РУЧНОЕ ОПИЛИВАНИЕ (ОШС-РО)
Маркировка набора | Описание образцов, входящих в набор |
ОШС-РО Rz 2,5…80 | Rz 2,5; 5; 10; 20; 40; 80 мкм |
ОШС-РО Rz 20…80 | Rz 20; 40; 60; 80 мкм |
ОШС-РО 1,0…15 | Ra 1,0; 1,6; 3,2; 6,3; 12,5; 15 мкм |
Вид обработки - РУЧНОЕ ШЛИФОВАНИЕ (ОШС-РШ)
Маркировка набора | Описание образцов, входящих в набор |
ОШС-РШ 0,1...1,6 | Ra 0,1; 0,2; 0,4; 0,8; 1,25; 1,6 мкм |
ОШС-РШ 0,1...3,2 | Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм |
ОШС-РШ 0,5...6,3 | Ra 0,5; 1,0; 1,25; 2,5; 5; 6,3 мкм |
ОШС-РШ Rz 2,5...15 | Rz 2,5; 3,2; 5; 6,3; 12,5; 15 мкм |
Вид обработки - ДРОБЕСТРУЙНАЯ (ОШС-ДС)
Маркировка набора | Описание образцов, входящих в набор |
ОШС-ДС 0,4…12,5 | Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм |
ОШС-ДС 0,2…25 | Ra 0,2; 0,4; 0,8; 1,6; 3,2; 6,3; 12,5; 25 мкм (в двух футлярах) |
ОШС-ДС 0,8…25 | Ra 0,8; 1,6; 3,2; 6,3; 12,5; 25 мкм |
ОШС-ДС Rz 10…60 | Rz 10; 20; 40; 60 мкм |
ОШС-ДС Rz 20…80 | Rz 20; 40; 60; 80 мкм |
ОШС-ДС Rz 25…100 | Rz 25; 50; 75; 100 мкм |
ОШС-ДС Rz 10…120 | Rz 10; 20; 40; 60; 80; 120 мкм |
ОШС-ДС Rz 40…120 | Rz 40; 60; 80; 120 мкм |
Вид обработки - ПЕСКОСТРУЙНАЯ (ОШС-ПС)
Маркировка набора | Описание образцов, входящих в набор |
ОШС-ПС 0,4…12,5 | Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм |
ОШС-ПС 0,2…25 | Ra 0,2; 0,4; 0,8; 1,6; 3,2; 6,3; 12,5; 25 мкм (в двух футлярах) |
ОШС-ПС 0,8…25 | Ra 0,8; 1,6; 3,2; 6,3; 12,5; 25 мкм |
ОШС-ПС Rz 10…60 | Rz 10; 20; 40; 60 мкм |
ОШС-ПС Rz 20…80 | Rz 20; 40; 60; 80 мкм |
ОШС-ПС Rz 25…100 | Rz 25; 50; 75; 100 мкм |
ОШС-ПС Rz 10…120 | Rz 10; 20; 40; 60; 80; 120 мкм |
ОШС-ПС Rz 40…120 | Rz 40; 60; 80; 120 мкм |
