- Описание
ОБРАЗЦЫ ШЕРОХОВАТОСТИ
СЕРТИФИКАТ СООТВЕТСТВИЯ ГОСТ Р №РОСС RU.АГ66.Н01739

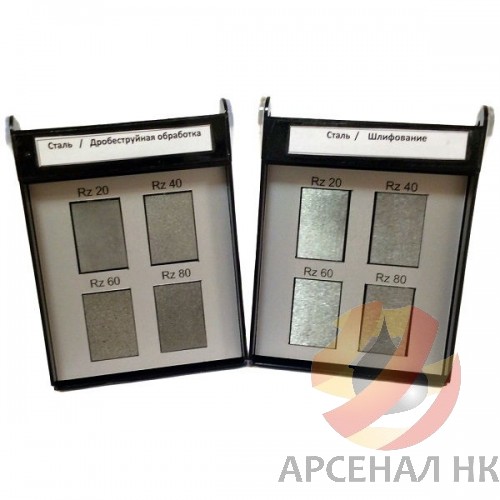

Образцы шероховатости поверхности (ОШС) предназначены для определения шероховатости поверхности методом сравнения с контрольным образцом. Образцы хорошо зарекомендовали себя в самых разных областях производства: на машиностроительных предприятиях, в газовой, нефтяной и атомной промышленности. Материал образцов - сталь, медь, алюминий, чугун, латунь, а так же другие материалы по запросу Заказчика.
- Простота, удобство и эффективность применения образцов доказаны многолетней практикой их использования на различных производствах.
- Возможность определения качества поверхности в сложных условиях, например при контроле труднодоступных поверхностей.
- Использование непосредственно в цехе на рабочем месте сразу после обработки детали на станке (токарном, фрезерном, шлифовальном, строгальном, полировальном) или после абразивоструйной обработки.
- Повышение производительности производства (заметно сокращается время, затрачиваемое на контроль состояния полученной поверхности)
- Длительный срок эксплуатации
Вид обработки - ТОЧЕНИЕ (ОШС-Т)
Маркировка набора | Описание образцов, входящих в набор |
ОШС-Т 0,4…12,5 | Форма образцов цилиндрическая выпуклая (Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм) |
ОШС-Т 0,5…12,5 | Форма образцов цилиндрическая выпуклая (Ra 0,5; 1,0; 1,6; 3,2; 6,3; 12,5 мкм) |
ОШС-Т 0,8…6,3 | Форма образцов цилиндрическая выпуклая (Ra 0,8; 1,6; 3,2; 6,3 мкм) |
ОШС-Т 0,63…20 | Форма образцов цилиндрическая выпуклая (Ra 0,63; 1,25; 2,5; 5; 10; 20 мкм) |
ОШС-Т 1,6...25 | Форма образцов цилиндрическая выпуклая (Ra 1,6; 3,2; 6,3; 12,5; 20; 25 мкм) |
ОШС-Т 2,5...30 | Форма образцов цилиндрическая выпуклая (Ra 2,5; 5; 10; 20; 25; 30 мкм) |
ОШС-Т Rz 10…160 | Форма образцов цилиндрическая выпуклая (Rz 10; 20; 40; 60; 80; 160 мкм) |
ОШС-Т Rz 20…320 | Форма образцов цилиндрическая выпуклая (Rz 20; 40; 60; 80; 160; 320 мкм) |
Вид обработки - РАСТОЧКА (ОШС-Р)
Маркировка набора | Описание образцов, входящих в набор |
ОШС-Р 0,4…12,5 | Форма образцов цилиндрическая выпуклая (Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм) |
ОШС-Р 0,5…12,5 | Форма образцов цилиндрическая выпуклая (Ra 0,5; 1,0; 1,6; 3,2; 6,3; 12,5 мкм) |
ОШС-Р 0,8…6,3 | Форма образцов цилиндрическая выпуклая (Ra 0,8; 1,6; 3,2; 6,3 мкм) |
ОШС-Р 0,63…20 | Форма образцов цилиндрическая выпуклая (Ra 0,63; 1,25; 2,5; 5; 10; 20 мкм) |
ОШС-Р 1,6...25 | Форма образцов цилиндрическая выпуклая (Ra 1,6; 3,2; 6,3; 12,5; 20; 25 мкм) |
ОШС-Р 2,5...30 | Форма образцов цилиндрическая выпуклая (Ra 2,5; 5; 10; 20; 25; 30 мкм) |
ОШС-Р Rz 10…160 | Форма образцов цилиндрическая выпуклая (Rz 10; 20; 40; 60; 80; 160 мкм) |
ОШС-Р Rz 20…320 | Форма образцов цилиндрическая выпуклая (Rz 20; 40; 60; 80; 160; 320 мкм) |
Вид обработки - ТОЧЕНИЕ ТОРЦОВОЕ (ОШС-ТТ)
Маркировка набора | Описание образцов, входящих в набор |
ОШС-ТТ 0,4…12,5 | Форма образцов цилиндрическая выпуклая (Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм) |
ОШС-ТТ 0,5…12,5 | Форма образцов цилиндрическая выпуклая (Ra 0,5; 1,0; 1,6; 3,2; 6,3; 12,5 мкм) |
ОШС-ТТ 0,8…6,3 | Форма образцов цилиндрическая выпуклая (Ra 0,8; 1,6; 3,2; 6,3 мкм) |
ОШС-ТТ 0,63…20 | Форма образцов цилиндрическая выпуклая (Ra 0,63; 1,25; 2,5; 5; 10; 20 мкм) |
ОШС-ТТ 1,6...25 | Форма образцов цилиндрическая выпуклая (Ra 1,6; 3,2; 6,3; 12,5; 20; 25 мкм) |
ОШС-ТТ 2,5...30 | Форма образцов цилиндрическая выпуклая (Ra 2,5; 5; 10; 20; 25; 30 мкм) |
ОШС-ТТ Rz 10…160 | Форма образцов цилиндрическая выпуклая (Rz 10; 20; 40; 60; 80; 160 мкм) |
ОШС-ТТ Rz 20…320 | Форма образцов цилиндрическая выпуклая (Rz 20; 40; 60; 80; 160; 320 мкм) |
Вид обработки - ФРЕЗЕРОВАНИЕ ТОРЦОВОЕ (ОШС-ФТ)
Маркировка набора | Описание образцов, входящих в набор |
ОШС-ФТ 0,4…12,5 | Форма образцов цилиндрическая выпуклая (Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм) |
ОШС-ФТ 0,5…12,5 | Форма образцов цилиндрическая выпуклая (Ra 0,5; 1,0; 1,6; 3,2; 6,3; 12,5 мкм) |
ОШС-ФТ 0,8…6,3 | Форма образцов цилиндрическая выпуклая (Ra 0,8; 1,6; 3,2; 6,3 мкм) |
ОШС-ФТ 0,63…20 | Форма образцов цилиндрическая выпуклая (Ra 0,63; 1,25; 2,5; 5; 10; 20 мкм) |
ОШС-ФТ 0,5…20 | Форма образцов цилиндрическая выпуклая (Ra 0,5; 1,25; 2,5; 5; 10; 20 мкм) |
ОШС-ФТ 1,6...25 | Форма образцов цилиндрическая выпуклая (Ra 1,6; 3,2; 6,3; 12,5; 20; 25 мкм) |
ОШС-ФТ 2,5...30 | Форма образцов цилиндрическая выпуклая (Ra 2,5; 5; 10; 20; 25; 30 мкм) |
ОШС-ФТ Rz 10…160 | Форма образцов цилиндрическая выпуклая (Rz 10; 20; 40; 60; 80; 160 мкм) |
ОШС-ФТ Rz 20…320 | Форма образцов цилиндрическая выпуклая (Rz 20; 40; 60; 80; 160; 320 мкм) |
Вид обработки - ФРЕЗЕРОВАНИЕ ТОРЦОВОЕ ПЕРЕКРЕЩИВАЮЩЕЕСЯ (ОШС-ФТП)
Маркировка набора | Описание образцов, входящих в набор |
ОШС-ФТП 0,4…12,5 | Форма образцов цилиндрическая выпуклая (Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм) |
ОШС-ФТП 0,5…12,5 | Форма образцов цилиндрическая выпуклая (Ra 0,5; 1,0; 1,6; 3,2; 6,3; 12,5 мкм) |
ОШС-ФТП 0,8…6,3 | Форма образцов цилиндрическая выпуклая (Ra 0,8; 1,6; 3,2; 6,3 мкм) |
ОШС-ФТП 0,63…20 | Форма образцов цилиндрическая выпуклая (Ra 0,63; 1,25; 2,5; 5; 10; 20 мкм) |
ОШС-ФТП 1,6...25 | Форма образцов цилиндрическая выпуклая (Ra 1,6; 3,2; 6,3; 12,5; 20; 25 мкм) |
ОШС-ФТП 2,5...30 | Форма образцов цилиндрическая выпуклая (Ra 2,5; 5; 10; 20; 25; 30 мкм) |
ОШС-ФТП Rz 10…160 | Форма образцов цилиндрическая выпуклая (Rz 10; 20; 40; 60; 80; 160 мкм) |
ОШС-ФТП Rz 20…320 | Форма образцов цилиндрическая выпуклая (Rz 20; 40; 60; 80; 160; 320 мкм) |
Вид обработки - ФРЕЗЕРОВАНИЕ ЦИЛИНДРИЧЕСКОЕ (ОШС-ФЦ)
Маркировка набора | Описание образцов, входящих в набор |
ОШС-ФЦ 0,4…12,5 | Форма образцов цилиндрическая выпуклая (Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм) |
ОШС-ФЦ 0,5…12,5 | Форма образцов цилиндрическая выпуклая (Ra 0,5; 1,0; 1,6; 3,2; 6,3; 12,5 мкм) |
ОШС-ФЦ 0,8…6,3 | Форма образцов цилиндрическая выпуклая (Ra 0,8; 1,6; 3,2; 6,3 мкм) |
ОШС-ФЦ 0,63…20 | Форма образцов цилиндрическая выпуклая (Ra 0,63; 1,25; 2,5; 5; 10; 20 мкм) |
ОШС-ФЦ 1,6...25 | Форма образцов цилиндрическая выпуклая (Ra 1,6; 3,2; 6,3; 12,5; 20; 25 мкм) |
ОШС-ФЦ 2,5...30 | Форма образцов цилиндрическая выпуклая (Ra 2,5; 5; 10; 20; 25; 30 мкм) |
ОШС-ФЦ Rz 10…160 | Форма образцов цилиндрическая выпуклая (Rz 10; 20; 40; 60; 80; 160 мкм) |
ОШС-ФЦ Rz 20…320 | Форма образцов цилиндрическая выпуклая (Rz 20; 40; 60; 80; 160; 320 мкм) |
Вид обработки - СТРОГАНИЕ (ОШС-С)
Маркировка набора | Описание образцов, входящих в набор |
ОШС-С 0,4…12,5 | Форма образцов цилиндрическая выпуклая (Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм) |
ОШС-С 0,8…6,3 | Форма образцов цилиндрическая выпуклая (Ra 0,8; 1,6; 3,2; 6,3 мкм) |
ОШС-С 0,63…20 | Форма образцов цилиндрическая выпуклая (Ra 0,63; 1,25; 2,5; 5; 10; 20 мкм) |
ОШС-С 1,6...25 | Форма образцов цилиндрическая выпуклая (Ra 1,6; 3,2; 6,3; 12,5; 20; 25 мкм) |
ОШС-С 2,5...30 | Форма образцов цилиндрическая выпуклая (Ra 2,5; 5; 10; 20; 25; 30 мкм) |
ОШС-С Rz 10…160 | Форма образцов цилиндрическая выпуклая (Rz 10; 20; 40; 60; 80; 160 мкм) |
ОШС-С Rz 20…320 | Форма образцов цилиндрическая выпуклая (Rz 20; 40; 60; 80; 160; 320 мкм) |
Вид обработки - ШЛИФОВАНИЕ ПЕРИФЕРИЕЙ КРУГА ПЛОСКОЕ (ОШС-ШП)
Маркировка набора | Описание образцов, входящих в набор |
ОШС-ШП 0,1…3,2 | Форма образцов плоская (Ra 0,1; 0,2; 0,4; 0,8; 1,6; 3,2 мкм) |
ОШС-ШП 0,4...3,2 | Форма образцов плоская (Ra 0,4; 0,8; 1,6; 3,2 мкм) |
ОШС-ШП 0,4...6,3 | Форма образцов плоская (Ra 0,4; 0,8; 1,25; 1,6; 3,2; 6,3 мкм) |
ОШС-ШП 0,4...12,5 | Форма образцов плоская (Ra 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 мкм) |
ОШС-ШП 0,32…10 | Форма образцов плоская (Ra 0,32; 0,63; 1,25; 2,5; 5; 10 мкм) |
ОШС-ШП Rz 10...60 | Форма образцов плоская (Rz 10; 20; 40; 60 мкм) |
ОШС-ШП Rz 10...60 | Форма образцов плоская (Rz 10; 20; 30; 40; 50; 60 мкм) |
ОШС-ШП Rz 20…80 | Форма образцов плоская (Rz 20; 40; 60; 80 мкм) |
ОШС-ШП Rz 25…100 | Форма образцов плоская (Rz 25; 50; 75; 100 мкм) |
ОШС-ШП Rz 10…120 | Форма образцов плоская (Rz 10; 20; 40; 60; 80; 120 мкм) |
