Основные технические характеристики измерительных щупов (датчиков) к профилометрам серии TR200
Чертеж и назначение датчика |

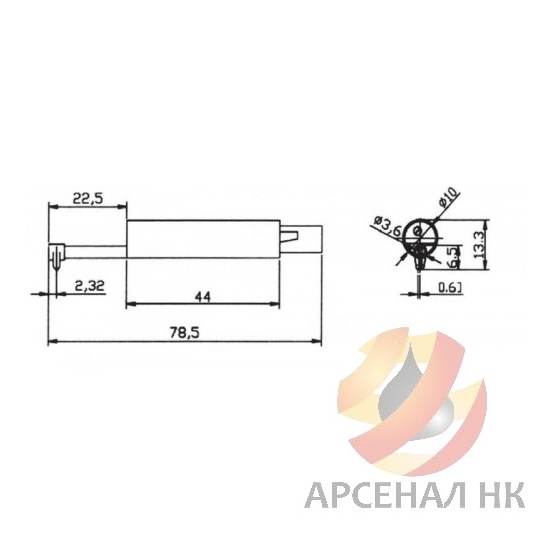

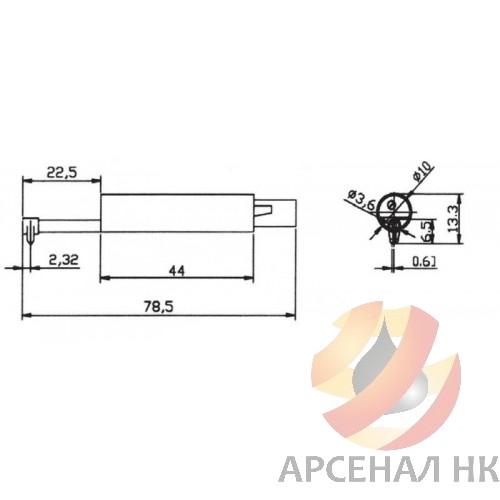

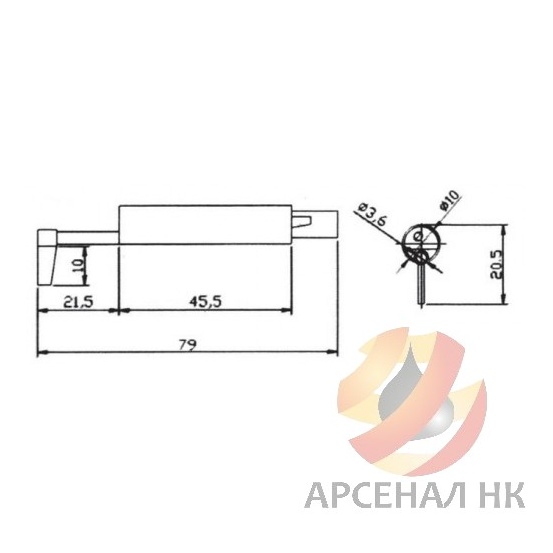

Модель датчика TS100
Стандартный щуп c иглой для измерения шероховатости на плоских поверхностях, деталях типа «коленчатый вал» и в каналах диаметром от 5 мм. Максимальная глубина канала 22 мм. |

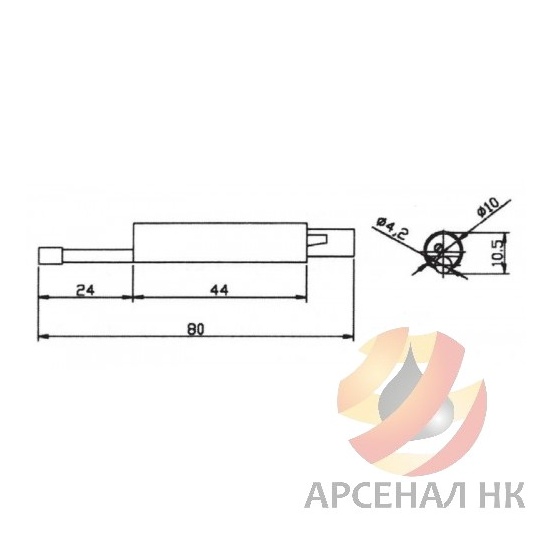

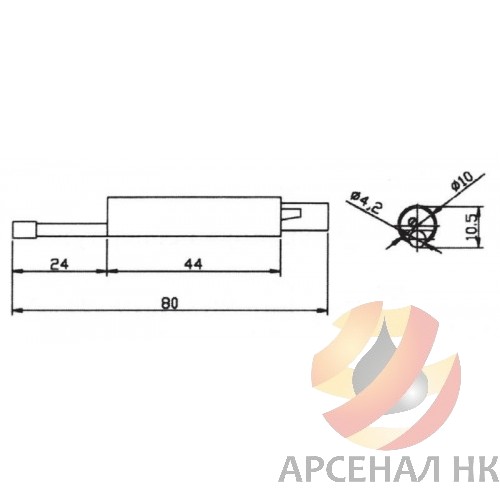

Модель датчика TS110
Щуп с иглой для измерения шероховатости на выпуклых и вогнутых поверхностях. Минимальный диаметр канала 8 мм, максимальная глубина канала 20 мм. Для использования с измерительным штативом ТА610 / ТА620. |

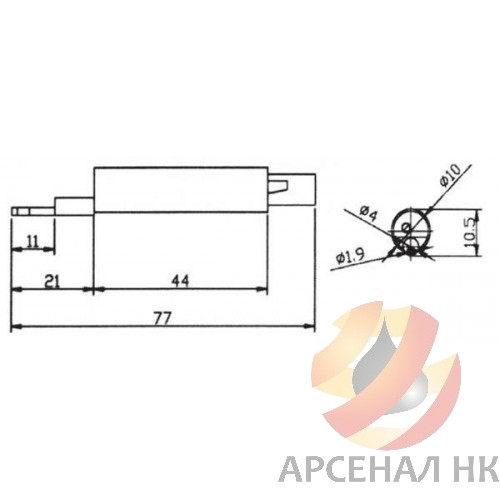

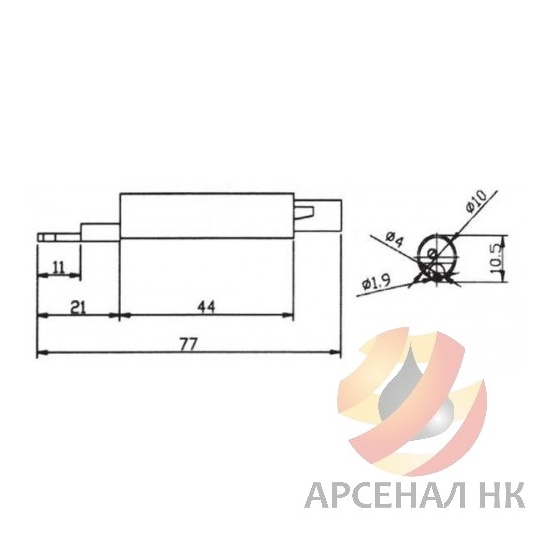

Модель датчика TS120
Щуп с мини иглой для измерения шероховатости в каналах диаметром от 2 мм. Максимальная глубина канала 9 мм. |

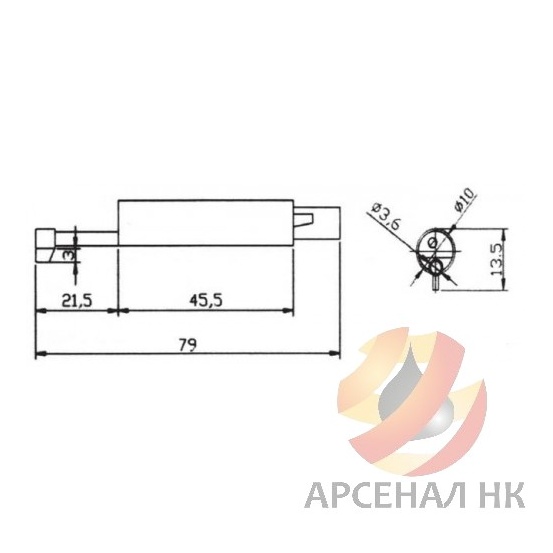

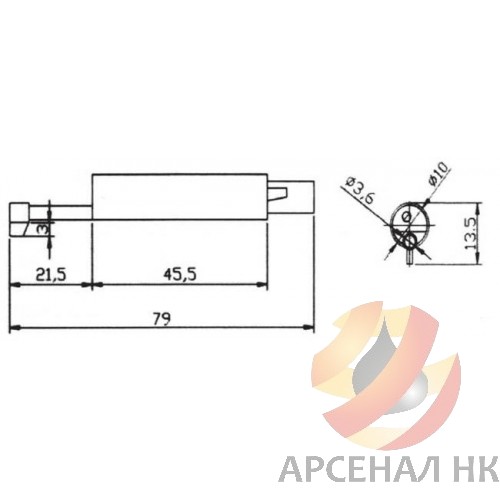

Модель датчика TS130
Щуп для измерения шероховатости поверхности в глубоких бороздках или уступах ниже 3 мм, прочая функциональность аналогична модели датчика TS100. Для использования с измерительным штативом ТА610 / ТА620. |

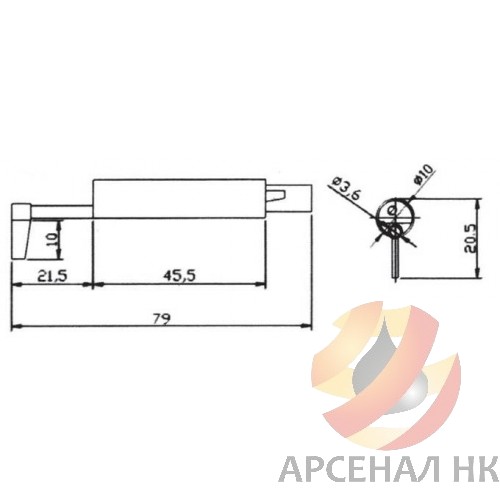

Модель датчика TS131
Щуп для измерения шероховатости поверхности в глубоких бороздках или уступах ниже 10 мм, прочая функциональность аналогична модели датчика TS100. Для использования с измерительным штативом ТА610 / ТА620. |

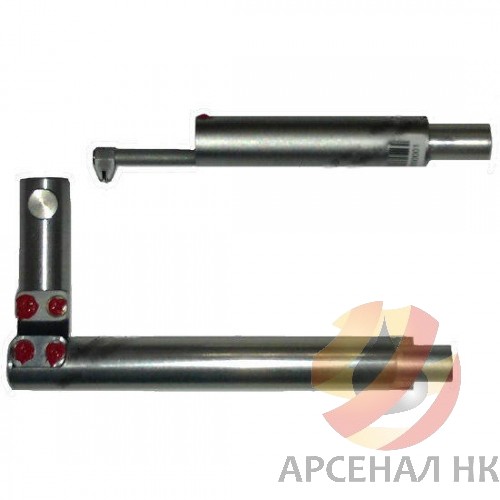

Модель датчика TS140
Состоит из датчика и углового передающего стержня, предназначен для измерения шероховатости поверхности в пазах и кривошипах с минимальной шириной 7,5 - 20 мм и максимальной высотой 2,5 мм. Для использования с измерительным штативом ТА610 / ТА620. |
