- Описание

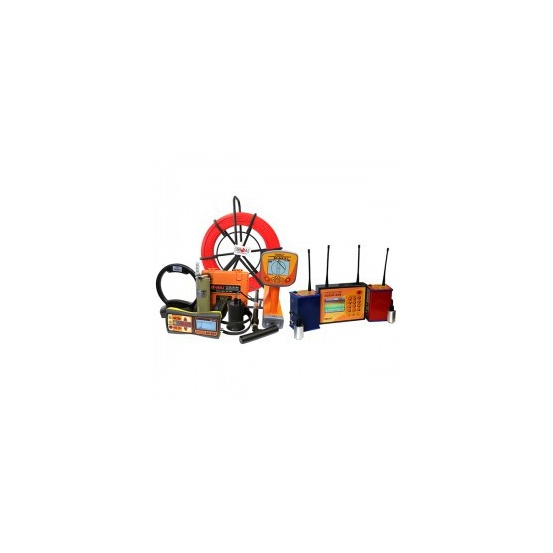

Комплект корреляционно-акустический с двумя радиоканалами, возможностью трассировки металлических и неметаллических трубопроводов (акустическим методом и в режиме «Зонд») с функцией сохранения GPS/ГЛОНАСС координат и функцией диагностирования запорной арматуры.
Рекомендуемые области применения
- Теплосети
- Водоканал
- Продуктопроводы
Назначение
- Определение корреляционным методом местоположения утечек из трубопроводов;
- Проведение трассировки подземных коммуникаций;
- Проведение трассировки неметаллических трубопроводов акустическим методом и в режиме «Зонд»;
- Диагностика запорной арматуры;
- Уточнение местам утечки акустическим течеискателем;
- Нанесение трассы коммуникации на карту;
- Поиск повреждения кабельных линий индукционным и акустическим (совместно с ГВИ) методами;
- Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.
Выполняемые функции
- Поиск места разгерметизации трубопровода корреляционным и акустическим методами;
- Поиск подземных коммуникаций (кабели, трубопроводы) с цифровым определением глубины залегания;
- Трассировка неметаллических трубопроводов акустическим методом, в режиме «ЗОНД»;
- Поиск мест повреждения силовых кабелей индукционным и акустическими методами;
- Диагностика запорной арматуры;
- Сохранение координат трассируемой коммуникации для последующего нанесения на карту.
Основные преимущества
- Наличие радиоканалов (дальность связи до 1000 метров);
- Высокая помехозащищенность;
- Оперативность и скорость расчетов;
- Ударозащищенные водонепроницаемые датчики;
- Малые габариты и вес;
- Высокая точность определения мест разгерметизации, удобство в эксплуатации;
- Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц);
- Проведение трассировки подземных коммуникаций в активном режиме от генератора с цифровым определением глубины залегания;
- Проведение трассировки неметаллических трубопроводов акустическим методом и в режиме «ЗОНД».
Применение
- Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб.
- Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления.
