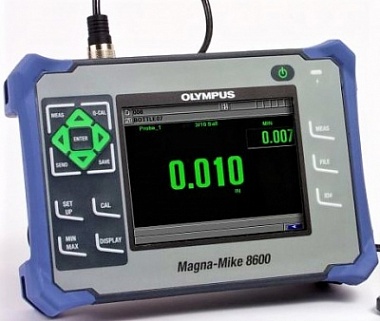

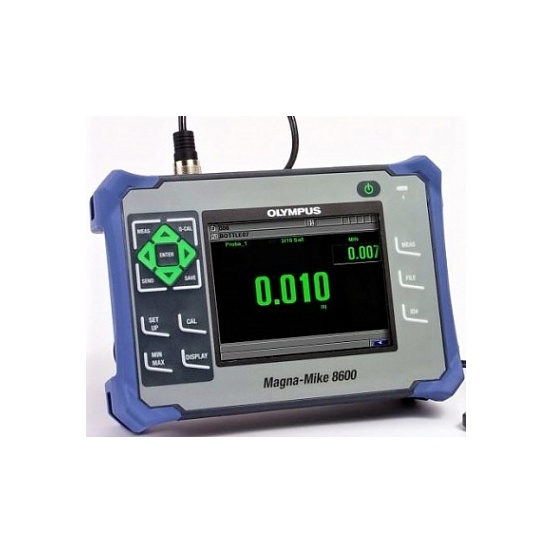

Магнитный портативный толщиномер Magna-Mike 8600
Это портативный прибор, использующий в своей работе магнитный метод контроля для точных измерений толщины немагнитных материалов (пластик, стекло и т.п.). Прибор Magna-Mike прост в использовании: измерения производятся магнитным датчиком, который должен быть расположен с одной стороны контролируемого изделия, и стальным шариком (шайбой или отрезком проволоки), т.е. ответной частью помещенной с противоположной датчику стороны изделия.
Магнитный датчик измеряет расстояние до шарика или пластины, используя так называемый эффект Холла. Результаты измерений сразу же передаются на большой экран толщиномера и отображаются в цифровом виде.
Новые возможности толщиномера Magna-Mike® 8600
- Виды износостойких датчиков: Прямые и Г-образные;
- Защитные съемные колпачки: Стандартный и Заостренный;
- Расширенный набор комплектующих;
-Магнитные шарики 4,76 мм и 6,35 мм;
-Стальная проволока; - Измерения толщин до 25,4 мм;
- Большой цветной VGA дисплей;
- Выходы для соединения: RS-232, USB и VGA;
- Частота обновления: 60 Гц;
- Блокировка толщиномера программируемым кодом;
- Степень защиты соответствует требованиям IP67;
- Расширенный буквенно-цифровой регистратор данных;
- Сохранение и вызов сохраненных файлов калибровки;
- Новый корпус снабжен удобной подставкой;
- Возможность экспорта файлов на карту памяти MicroSD в форматах.txt или CSV;
- Расширенный набор комплектующих (набор калибровочных блоков);
-Стандартный размер до 9,1 мм;
-Расширенный диапазон до 25,4 мм;
-Набор дисков;
-Стальная проволока; - Просмотр ленточной диаграммы.
Два новых вида датчиков
В комплект толщиномера Magna-Mike входят Прямой и Г-образный магнитные датчики с защитными колпачками. Защитные колпачки позволяют увеличить срок службы датчиков, тем самым уменьшив затраты по замене.
Диапазон измерения толщины от 0,001 до 25,4 мм
Толщиномер Magna-Mike имеет обширный список комплектующих (пять шариков различного диаметра, два диска и проволока), что служит залогом эффективной работы с прибором.
| Комплектующие | Минимальная толщина | Максимальная толщина | Точность датчиков | |
| Стандартная калибровка | Расширенная калибровка | |||
| Шарик 1,58 мм (80TB1) | 0,001 мм | 2,03 мм | 4 % | 3 % |
| Шарик 3,17 мм (80TB2) | 0,001 мм | 6,1 мм | 4 % | 2 % |
| Шарик 4,76 мм (80TB3) | 0,001 мм | 9,1 мм | 3 % | 1 % |
| Шарик 6,35 мм (80TB4) | 0,001 мм | 9,1 мм | 3 % | 1 % |
| Магнитный шарик 4,76 мм (86TBM3) | 4,06 мм | 19,05 мм | 3 % | 1 % |
| Магнитный шарик 6,35 мм (86TBM4) | 4,06 мм | 25,4 мм | 3 % | 1 % |
| Плоский диск 12,7 мм (80TD1) | 0,001 мм | 9,1 мм | 3 % | 2 % |
| Диск с V-образной кромкой 6,35 мм (80TD2) | 0,001 мм | 6,0 мм | 3 % | 2 % |
| Стальная проволока диаметром 1,14 мм (86TW1) | 4,06 мм | 12,7 мм | 3 % | 2 % |
Примечание: Абсолютная погрешность = +/- [(относит. погрешность x значение толщины) + 0,003 мм]
Встроенный буквенно-цифровой регистратор данных
Magna-Mike снабжен расширенным буквенно-цифровом файловым регистратором данных, который предназначен для сохранения и передачи результатов измерений во внешние приложения.
Это означает, что у Вас есть возможность сохранять показания измерений толщины в одном из 4-х стандартных форматов файлов: инкрементный, последовательный, последовательный с пользовательской точкой и 2-мерная сетка.
- Возможность экспорта данных в Excel (по отдельности или целым файлом) с помощью пакета WINXL;
- Возможность экспорта данных в другие программы SPC;
- Возможность подключения к портам USB и RS-232;
- Возможность экспорта файлов с измерениями на карту памяти MicroSD в форматах.txt и CSV;
- Возможность создания отчетов в самом приборе.
