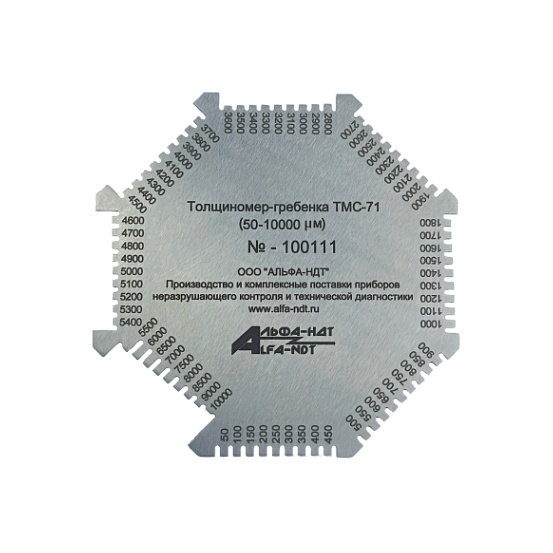

Механический толщиномер ТМС-71 (50-10000 мкм) АЛЬФА-НДТ

Наличие по запросу

8540руб.

Оформить заказ в 1 клик

Технические характеристики ТМС-71:

Материал / тип гравировки: Нержавеющая сталь / лазерная гравировка;
Габаритные размеры (ДхШхВ), не более, мм: 105х105х1,5;
Масса, не более, г: 60.

Метрологические характеристики ТМС-71:

Диапазон контролируемых толщин, µm		Шаг, µm	Погрешность, µm
Общая	50-10000	—	—
Грань 1	50-450	50	±(0,03h + 10µm)
Грань 2	500-900	50	±25
Грань 3	1000-1800	100	±25
Грань 4	1900-2700	100	±35
Грань 5	2800-3600	100
Грань 6	3700-4500	100
Грань 7	4600-5400	100	±45
Грань 8	5500-10000	500	±45

Описание

Толщиномер мокрого слоя краски 50-10000 мкм АЛЬФА-НДТ

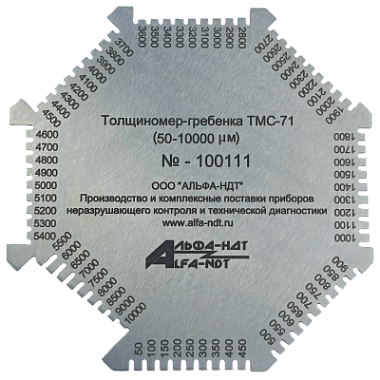

Инструмент относится к гребенчатым калибрам и представляет собой плоскую восьмигранную пластину, изготовленную из нержавеющей стали, с зубьями, расположенными вдоль кромок.
Эталонные зубья в центре углов пластины определяют базовую линию, вдоль которой располагаются внутренние зубья, образуя ряд фиксированных промаркированных зазоров. Каждый зуб маркирован заданным значением зазора в µm.
ТМС-71 предназначен для измерения толщину незатвердевших покрытий (пленок) цилиндрических изделиях в соответствии с ISO 2808, ASTM D 4414, ASTM D 1212, ГОСТ Р 51694. Измерение толщины производят незамедлительно после их нанесения на подложку. Кривизна поверхности в отдельной плоскости является допустимой. Данный метод измерения пригоден для всех сочетаний пленка-подложка.

Толщиномер-гребенка мокрого слоя краски ТМС-71 имеет 8 граней и 71 точку измерения (зубцов), покрывая диапазон толщин мокрых пленок от 50 до 10000 мкм.

Порядок проведения измерений с использованием толщиномера-гребенки:

Для измерения толщины мокрого слоя необходимо установить гребенку на окрашенную поверхность перпендикулярно основанию. Определить мокрый выступ (зубец), значение которого соответствует наибольшей толщине мокрого слоя.
Толщина мокрого слоя находится в диапазоне между значением данного выступа и значением следующего сухого (неокрашенного) выступа.
Сразу после использования необходимо очистить все поверхности гребенки при помощи растворителя до полного устранения следов краски.
Во избежание повреждений на контактных поверхностях, в процессе эксплуатации необходимо оберегать измеритель от ударов и падений, а также не допускать коррозии.
Также никогда не очищайте засохшие остатки краски при помощи твердосплавных металлических инструментов и металлических щеток.
