- Описание

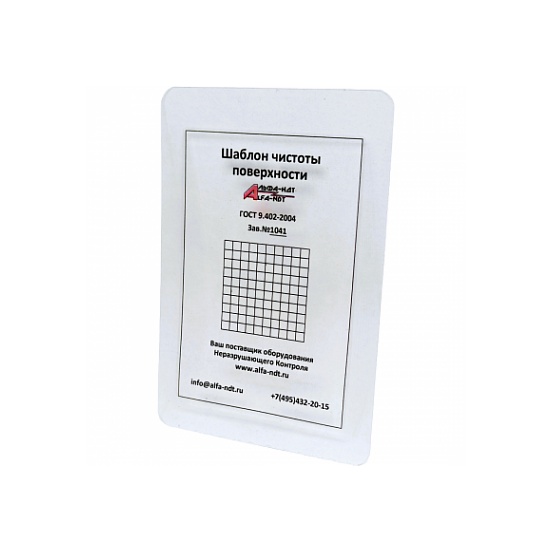

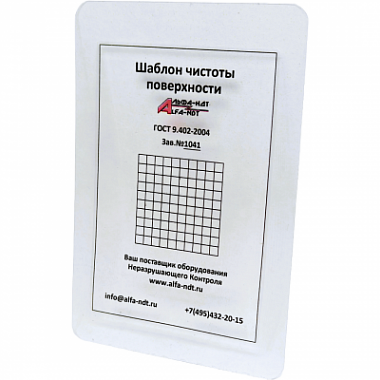

Шаблон чистоты поверхности согласно ГОСТ 9.402-2004
Назначение шаблона: Определение степени очистки поверхности контролируемого изделия от окалины и ржавчины (по ГОСТ 9.402-2004).
Контроль степени очистки от окалины и ржавчины:Степень очистки от окалины и ржавчины определяют с помощью пластины из прозрачного материала размером 25х25 мм с взаимно перпендикулярными линиями, образующими квадратики размерами 2,5х2,5 мм, которую передвигают по поверхности изделия.
Степень очистки от окалины и ржавчины определяют отношением числа квадратиков, занятых окалиной и ржавчиной, к общему числу квадратиков, выраженных в процентах. Контроль проводят по таблице 1. Допускается контроль после механической подготовки поверхности проводить визуально в соответствии с ИСО 8501-1:1998.
Контроль чистоты проводить визуально в соответствии с инструкцией!
Таблица 1
Степень очистки поверхности металлических изделий от окалины и ржавчины в зависимости от условий эксплуатации
Обозначение степени очистки | Характеристика очищенной поверхности | Обозначение условий эксплуатации лакокрасочных покрытий по ГОСТ 9.402-2004 | Характеристика обрабатываемых изделий и материала |
1 | При осмотре с шестикратным увеличением окалина и ржавчина не обнаружены | У1, УХЛ1, ХЛ1, Т1, O1, ОМ1, OМ2, В5 | Изделия из 1-й и 2-й групп металлов, подлежащие окрашиванию по 1-му и 2му классам по ГОСТ 9.032 |
2 | При осмотре невооруженным глазом не обнаружены окалина, ржавчина, пригар, остатки формовочной смеси и другие неметаллические слои | У1, У2, УХЛ1, УХЛ2, ХЛ1, ХЛ2, Т1, Т2, Т3, O1, ОМ1, ОМ2, ОМ3, В5 | Изделия из 1-й и 2-й групп металлов, подлежащие фосфатированию и окрашиванию |
3 | Не более чем на 5 % поверхности имеются пятна и полосы плотно сцепленной окалины и литейная корка, видимые невооруженным глазом. На любом из участков поверхности изделия окалина занимает не более 10 % площади пластины размером 25 х 25 мм | У1, У2, УХЛ1, У3, УХЛ2, УХЛ3, УХЛ4, ХЛ1, ХЛ2, ХЛ3, Т2, Т3 | Изделия из чугуна и стального литья, поковок и горячих штамповок, прокат и изделия сложной формы |
4 | С поверхности удалены ржавчина и отслаивающаяся окалина | УХЛ4 | Труднодоступные места крупногабаритных изделий сложной формы из металла толщиной не менее 4 мм |
