Соответствие стандартам
Тест-образец MAGNAFLUX Z-5 cоотвествует требованиям стандартов MIL-I-25135E, ASME, ASTM1417.
Назначение тест-образец Z-5

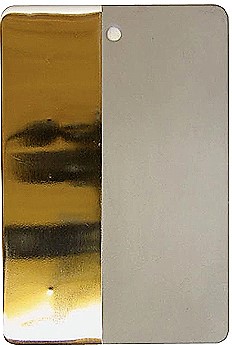

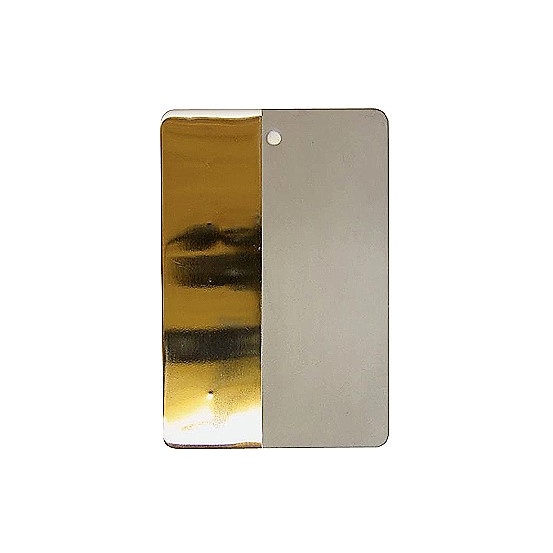

Тест-образец универсальный MAGNAFLUX Z5 (PSM-5) изготовлен из нержавеющей стали толщиной 2,3 мм, размером 10×15 см. С одной стороны на образце имеется хромированная полоса с пятью трещинами на равном расстоянии друг от друга. Центры трещин расположены на выпуклых областях полосы и располагаются по мере возрастания. При контроле они появляются в виде звездообразных индикаций.
Самая большая трещина становится видимой при использовании низкочувствительного пенетранта. Самую маленькую довольно трудно увидеть даже при использовании высокочувствительных пенетрантов. Тест-образец демонстрирует, что все элементы системы (как расходные материалы, так и оборудование) работают правильно. Другой участок тест-образца имеет пескоструйно-обработанную поверхность для проведения испытаний на смываемость пенетрантов.
Рекомендации по обработке:
- Придерживайтесь установленной процедуры обработки. Не сокращайте её. Сушка в печи предпочтительнее протирке салфеткой;
- Прежде чем проводить оценку индикаторного рисунка, выдержите интервал времени, соответствующий времени проявления, обычно 10 минут;
- При осмотре в ультрафиолетовом свете поворачивайте образец, чтобы свести к минимуму отражение от хромированной поверхности. В противном случае самые маленькие, не очень яркие индикаторные следы могут быть пропущены. Контрастные очки фирмы MAGNAFLUX могут снизить влияние отражённого света;
- Перед использованием образца проведите его сушку в печи, чтобы удалить растворитель, который применялся при окончательной очистке, из зон трещин. Остатки растворителя мешают проникновению пенетранта и разбавляют его;
- Очищайте стандартный образец сразу после использования. Не позволяйте дефектоскопическим материалам «забиться» в трещины;
- Используйте для каждого набора дефектоскопических материалов отдельные образцы.
