Трассоискатель ТЕХНО-АС Успех АГ-309.20К

Наличие по запросу

239316руб.

Оформить заказ

Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм:

Габариты:

Ограниченное по умолчанию: 36

Максимальная чувствительность: (Режим "График" f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц )5 мкА на расстоянии 1 м

Согласование с нагрузкой: автоматическое, 20-ти ступенчатое

Точность определения обрыва кабеля, м:

Габаритные размеры: 330 х 140 х 700 мм

Максимальное: 72

Квазирезонансные частоты фильтров: 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц

Нагрузка "клипсы" или "клещи":

Заданный для автоматического согласования, ≥:

Входное сопротивление датчика, МОм:

Максимальная мощность, подводимая к "рамке", не более Вт: 10

Время согласования максимальное, не более, с: 12

Тип корпуса: пластмассовый, герметичный

Батарейный комплект "тип С×8":

Питание предварительного усилителя:

Допустимое внешнее напряжение питания, В: 11...15

Диапазон частот "Широкая полоса": 0,04…8 кГц

Сетевой блок питания:

Коэффициент усиления предварительного усилителя, дБ:

: 2,45 кг

Встроенный аккумулятор: напряжение, В емкость, Ач: 12 2,2

Режим 1: непрерывный

Время работы ("жизненный цикл" зависит от качества батарей):

По умолчанию:

: 4…7 В: - 4 элемента тип "С" - внешний аккумулятор (Power Bank - опция)

Сетевой блок: 15 В / 4 А max

Количество встроенных датчиков: 4

Режим 2: 1

Рабочие частоты пассивные:

Определяемые пользователем:

: IP54

Время зарядки штатного аккумулятора не более, ч: 5

Подключаемые внешние датчики: КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во "ТЕХНО-АС")

Режим 3: 2

Рабочие частоты активные:

Время непрерывной работы от одного комплекта аккумуляторов:

Габаритные размеры генератора, не более: 190 х 140 х 80 мм

Вес, не более:

Управление чувствительностью: - автоматическое – для 2D отображения "Трасса" - полуавтоматическое / ручное (по выбору) – для режимов "График", "График+", "MIN&MAX" и "Зонд" - автоматическое / ручное (по выбору) – для режима "2 частоты"

Время непрерывной работы без подсветки (LR 11 A/час):

Масса без элементов питания:

Частота 1: 512 ± 0,25

Вес генератора в чехле, не более: 2,5 кг

Диапазон эксплуатационных температур:

Измерение тока принимаемого сигнала: - 0,01...9,99 А - автоматически в режиме "Трасса"

Точность определения трассы:

Предварительно заданные:

Частота 2: 1024 ± 0,5

: - 0...10 м - автоматически в режиме "Трасса" - по нажатию кнопки в режиме "Зонд"

Точность определения глубины залегания: ±5%

Вес прибора без чехла:

Частота 3: 8192 ± 4

: 8…40 кГц

Визуальная индикация: LCD дисплей, 320х240 пикселей, LED подсветка

Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов: при совместной работе с трассировочными генераторами пр-ва "ТЕХНО-АС" ("Импульсный" режим)

Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ (эфф.): "0" "I" "II":

Режим 2, 3: 100

: 2300 "точек"

Звуковая индикация: встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок

Индицируемые параметры: - 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления

Частотный диапазон, Гц:

Мощность 1 ("5Вт"): 0,3…1000

: 512 Гц

Динамический диапазон входных сигналов: 120 дБ

Максимальная глубина обнаружения:

Время непрерывной работы от одного комплекта щелочных батарей: не менее 20 часов

Максимально допустимое переменное входное напряжение, В:

Мощность 2 ("10Вт"): 0,3…500

Выходное напряжение:

Точность определения оси коммуникации, в % от глубины залегания: ±5%

Максимальная глубина измерения:

Автоматическое отключение питания при бездействии для экономии заряда: после 30 минут

База (расстояние между электродами в рабочем положении), мм:

Вес:

Мощность 3 ("20Вт"): 0,3…250

Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом: 36

Максимальное удаление от генератора:

Диапазон температур эксплуатации / хранения: -20…+60 / -30…+60°С

Длина штанг, не более, мм: - в рабочем положении - в транспортном положении:

Питание:

Допустимое сопротивление нагрузки, Ом: любое

АП-019.3
Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон частот "Широкая полоса"	0,04…8 кГц
Частота фильтра в режиме "Зонд"	512 Гц
Диапазон частот "Радио"	8…40 кГц
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность	(Режим "График" f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц )5 мкА на расстоянии 1 м
Объем памяти модуля GPS	2300 "точек"
Подключаемые внешние датчики	КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во "ТЕХНО-АС")
Управление чувствительностью	- автоматическое – для 2D отображения "Трасса" - полуавтоматическое / ручное (по выбору) – для режимов "График", "График+", "MIN&MAX" и "Зонд" - автоматическое / ручное (по выбору) – для режима "2 частоты"
Определение глубины залегания трассы	- 0...10 м - автоматически в режиме "Трасса" - по нажатию кнопки в режиме "Зонд"
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	- 0,01...9,99 А - автоматически в режиме "Трасса"
Точность определения оси коммуникации, в % от глубины залегания	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва "ТЕХНО-АС" ("Импульсный" режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	- 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления
Звуковая индикация	встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок
Источник питания	4…7 В: - 4 элемента тип "С" - внешний аккумулятор (Power Bank - опция)
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60 / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330 х 140 х 700 мм
Масса	2,45 кг
АГ-114.1
Частоты генерируемого сигнала, Гц
Частота 1	512 ± 0,25
Частота 2	1024 ± 0,5
Частота 3	8192 ± 4
Режимы генерации
Режим 1	непрерывный
Режим 2	импульсные посылки
Режим 3	импульсный трехчастотный
Длительность импульса, мс
Режим 2, 3	100
Частота следования импульсов, Гц
Режим 2	1
Режим 3	2
Мощность, отдаваемая генератором в нагрузку, Вт
Мощность 1 ("5Вт")	5 ± 1,25
Мощность 2 ("10Вт")	10 ± 2,5
Мощность 3 ("20Вт")	20 ± 5
Допустимое сопротивление нагрузки, Ом	любое
Диапазон сопротивлений согласованной нагрузки, Ом
Мощность 1 ("5Вт")	0,3…1000
Мощность 2 ("10Вт")	0,3…500
Мощность 3 ("20Вт")	0,3…250
Напряжение на выходе, В
Ограниченное по умолчанию	36
Максимальное	72
Согласование с нагрузкой	автоматическое, 20-ти ступенчатое
Время согласования максимальное, не более, с	12
Допустимое внешнее напряжение питания, В	11...15
Источники питания
Встроенный аккумулятор: напряжение, В емкость, Ач	12 2,2
Сетевой блок	15 В / 4 А max
Время зарядки штатного аккумулятора не более, ч	5
Габаритные размеры генератора, не более	190 х 140 х 80 мм
Вес генератора в чехле, не более	2,5 кг
ИЭМ-301.3
Максимальная мощность, подводимая к "рамке", не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

Описание

Трассоискатель ТЕХНО-АС Успех АГ-309.20К - эффективное и многофункциональное устройство, предназначенное для поиска кабельных линий, металлических трубопроводов и других коммуникаций из токопроводящих материалов.

Назначение

Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 метров.
Трассировка коммуникаций с использованием генератора на расстояние до 3 км.
Поиск электрических кабелей под напряжением.
Поиск мест пересечения трубопровода и кабеля.
Определение мест повреждения кабельных линий.
Обследование участков местности перед проведением земляных работ.
Запись координат и составление карт найденных коммуникаций.
Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.

Приемник с моноблоком и ЖК дисплеем

Благодаря большому ЖК дисплею приемника, оператору ТЕХНО-АС Успех АГ-309.20К предоставляется наглядное изображение трассы. Автоматический режим позволяет проводить расчет глубины залегания коммуникации до 10 метров, а также определять величину тока в линии.

Встроенный навигационный модуль

Для точного определения и записи координат местоположения коммуникации, трассоискатель оснащен встроенным GPS/ГЛОНАСС модулем.

Режим "Зонд" для неметаллических коммуникаций

Дополнительная опция позволяет трассировать неметаллические коммуникации с помощью внутритрубного генератора. Компактный автономный генератор обладает выходной мощностью до 20 Вт и способен работать на расстоянии до 3 км.

Гибкие способы подключения

Трассоискатель предоставляет возможность подключения к искомой трассе как контактным, так и бесконтактным способом.

Особенности приемника

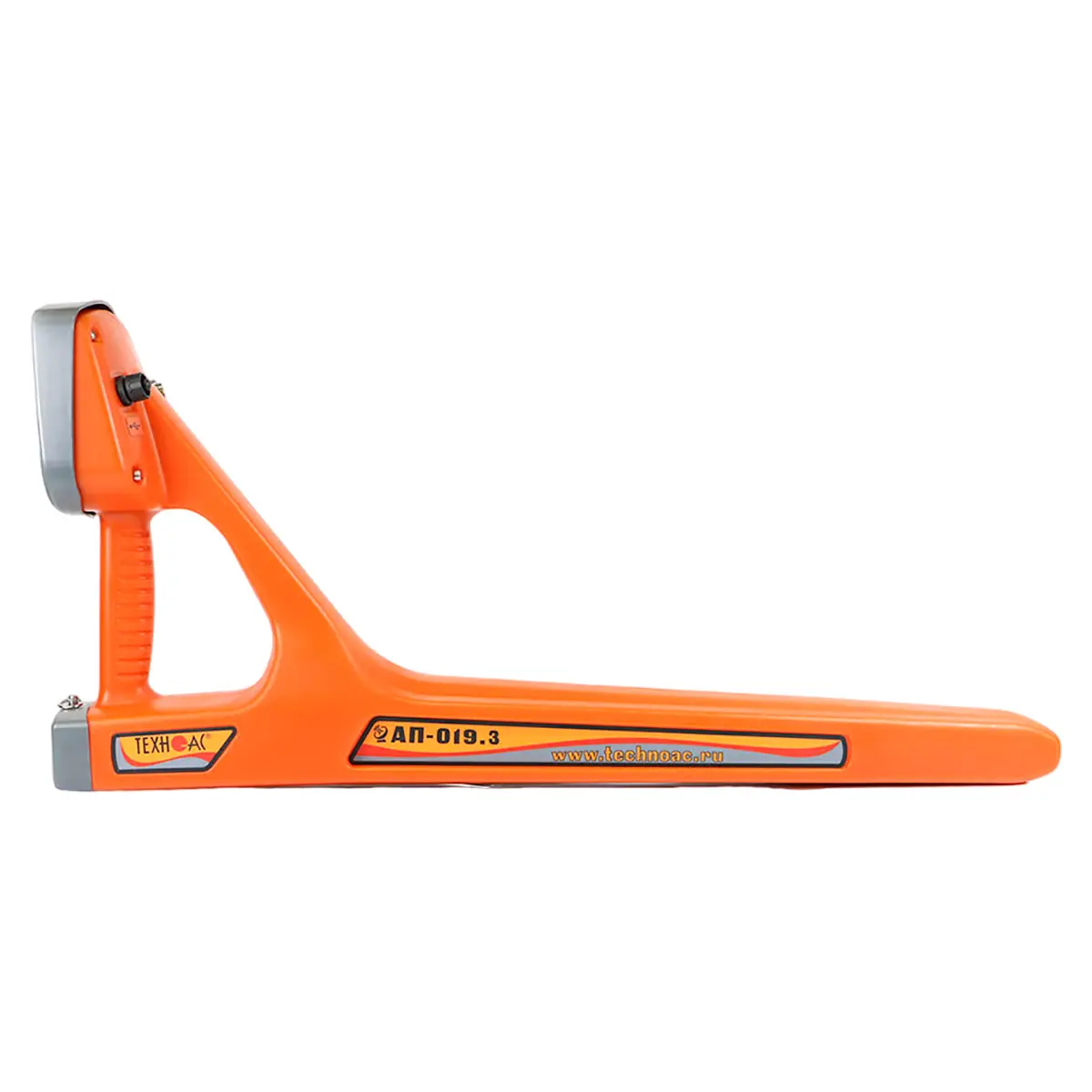

Современный цифровой трассопоисковый приемник-моноблок АП-019.3 обеспечивает:

Отображение трассы на экране прибора.
Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
Интегрированный GPS/ГЛОНАСС модуль для точного определения местоположения.
