Время непрерывной работы от одного комплекта щелочных батарей:
не менее 20 часов
Автоматическое энергосбережение в процессе генерации:
автоматическое понижение выходной мощности в соответствии с деградацией "энергетического потенциала" источника питания
Частотный диапазон, Гц:
Автоматическое отключение питания при бездействии для экономии заряда:
после 30 минут
Автоматические выключения прибора:
при напряжении питания < 8 В при напряжении питания > 15,7 В при коротком замыкании выхода в процессе автосогласования через ≈100 сек. в режиме "стоп" (если не нажимаются кнопки)
Максимально допустимое переменное входное напряжение, В:
Диапазон температур эксплуатации / хранения:
-20…60 / -30…60°С
Варианты подключения к исследуемой коммуникации:
"контактное" подключение с "возвратом тока через землю" "бесконтактное" подключение с применением встроенной передающей антенны "LC" "бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны "LC") "бесконтактное" подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка)
База (расстояние между электродами в рабочем положении), мм:
Допустимый диапазон температур окружающей среды при эксплуатации:
-30 °С +60 °С
Нагрузка "кабель выходной" или "клещи":
512 / 1024 / 8192 / 32768
Классификация по ГОСТ Р 51318.22-2006:
класс А
Длина штанг, не более, мм: - в рабочем положении - в транспортном положении:

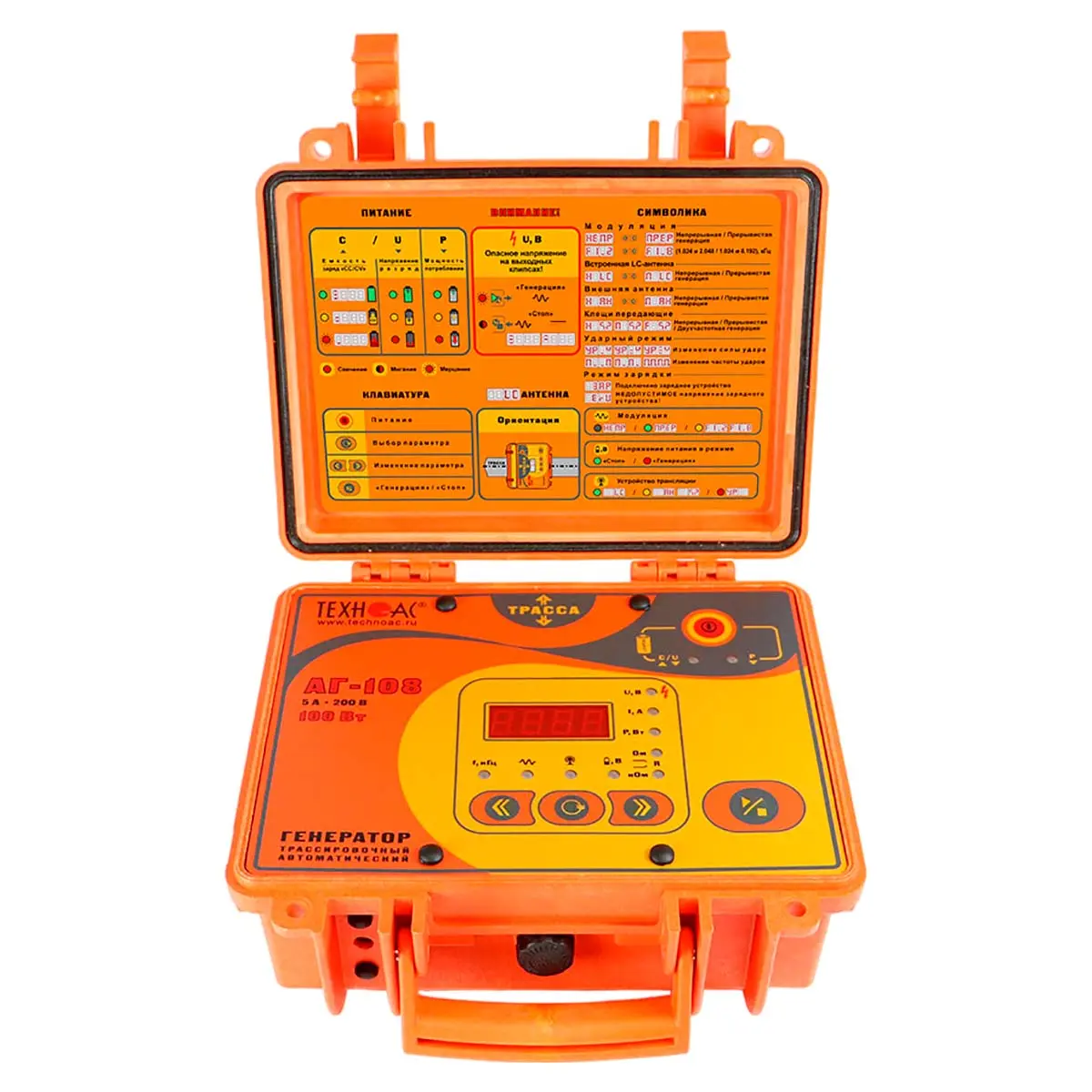

Габаритные размеры электронного блока (кейса), не более:
250 х 220 х 120 мм
"Антенные" режимы:
встроенная передающая антенна "LC" внешняя индукционная передающая антенна "АН"
Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм:
Вес электронного блока, не более:
3,8 кг
Квазирезонансные частоты фильтров:
50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Режимы "модуляции" (сигналы специальной формы):
- прерывистый "ПРЕР" (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц - двухчастотный "F1_2" (одновременная генерация частот 1024 Гц и 2048 Гц); - соотношение амплитуд 2/1 (соответственно) - двухчастотный "F1_8" (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно)
Согласование с нагрузкой:
автоматическое – до достижения тока в нагрузке: - ≥ 0,1 А – всегда "по умолчанию"; - "0.2/0.5/1.0/2.0/3.0" (А) – из "банка токов" (до окончания "сеанса"); - "опционального" значения, дополнительно "сохранённого" оператором "в банк" при генерации или до достижения предела энергопотребления определяемого программой ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА " ") после автоматического согласования
Точность определения обрыва кабеля, м:
Габаритные размеры:
330 х 140 х 700 мм
Добротность квазирезонансных фильтров (Q):
100
"Ударный" режим:
- "УР" - генерация импульсов управления ударным механизмом; - три разновидности силы удара: "слабый", "средний", "сильный"; - частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин.
Входное сопротивление датчика, МОм:
Диапазон частот "Широкая полоса":
0,04…8 кГц
Ограниченный программой при ручном повышении, ≥:
5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "F1_2" / "F1_8" 3 – при частоте 32768 Гц
Питание предварительного усилителя:

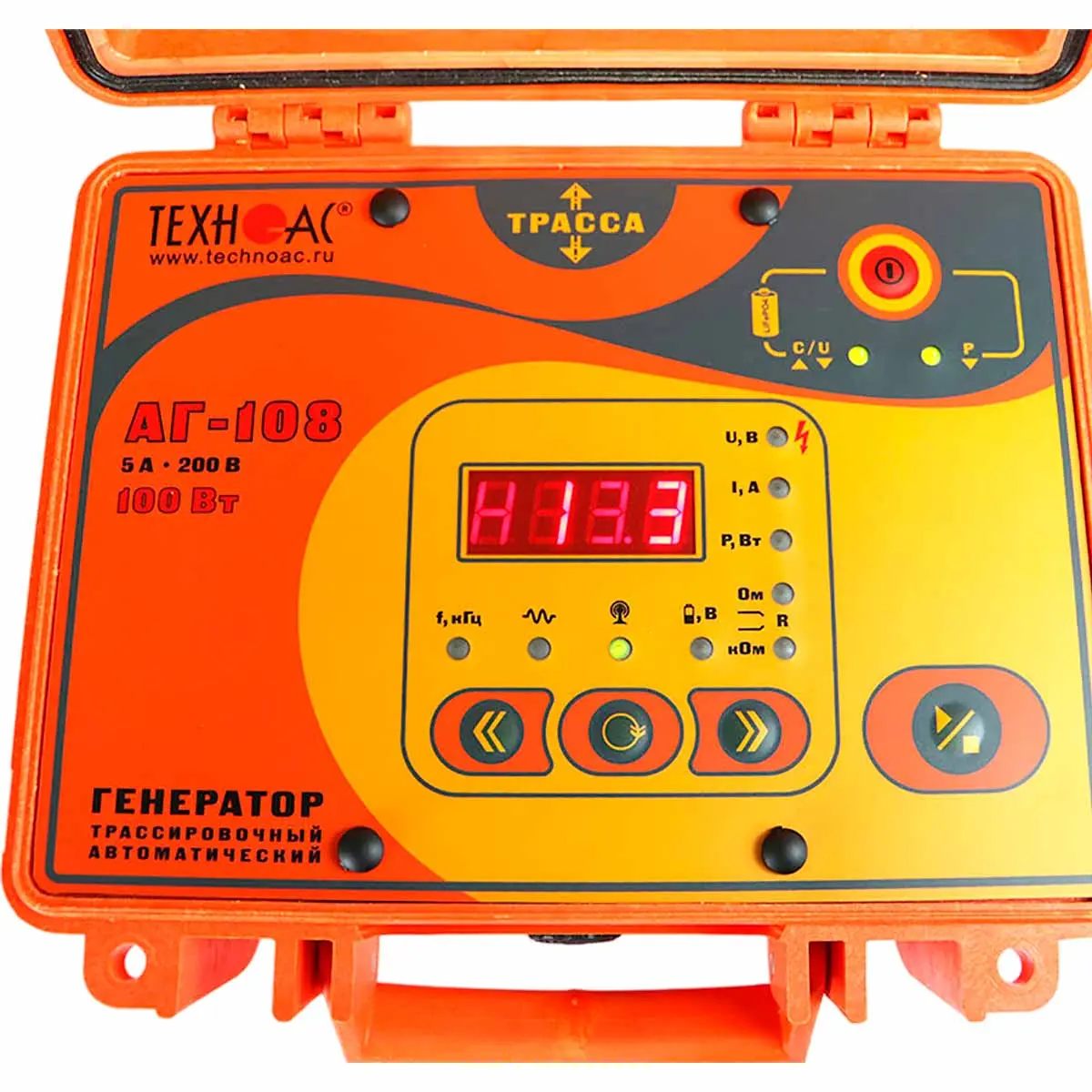

Светодиодные индикаторы:
отдельные светодиоды, обозначающие параметры и режимы цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
Максимальный коэффициент усиления электрического тракта:
100 дБ
Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥:
0,1 - всегда при включении питания
Коэффициент усиления предварительного усилителя, дБ:
:
2,4 кг
Количество встроенных датчиков:
4
В зависимости от "модуляции", ≥:
150 – в двухчастотном режиме модуляции "F1_2" / "F1_8" 200 – в других режимах
По умолчанию:
:
4…7 В (4 элемента тип "С")
:
IP65
Подключаемые внешние датчики:
КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Ограниченная программой, ≥:
50 – в непрерывном "НЕПР" режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме "F1_2" / "F1_8" на сопротивления нагрузки до 450 Ом 100 – в прерывистом "ПРЕР" режиме на сопротивления нагрузки до 400 Ом
Определяемые пользователем:
Вес, не более:
Управление чувствительностью:
- автоматическое - для 2D отображения "Трасса" - полуавтоматическое или ручное (по выбору) - для "Графиков" - автоматическое или ручное (по выбору) - для режима "2 частоты"
Рабочий диапазон питающих напряжений, В:
минимально допустимое напряжение 10 максимально допустимое напряжение 15
Время непрерывной работы от одного комплекта аккумуляторов:
Измерение тока принимаемого сигнала:
автоматически в режиме "Трасса" 0,001...9,99 А
Автономный аккумулятор:
"12,8 В / 8 Ач" 8 элементов LiFePO4 26700
Масса без элементов питания:
:
автоматически в режиме "Трасса" 0...10 м
Точность определения глубины залегания:
±5%
Точность измерения тока принимаемого сигнала:
±5%
Устройство зарядное:
- заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой
Предварительно заданные:
:
8…40 кГц
Визуальная индикация:
LCD дисплей, 320х240 пикселей, LED подсветка
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов:
при совместной работе с трассировочными генераторами пр-ва "ТЕХНО-АС" ("Импульсный" режим)

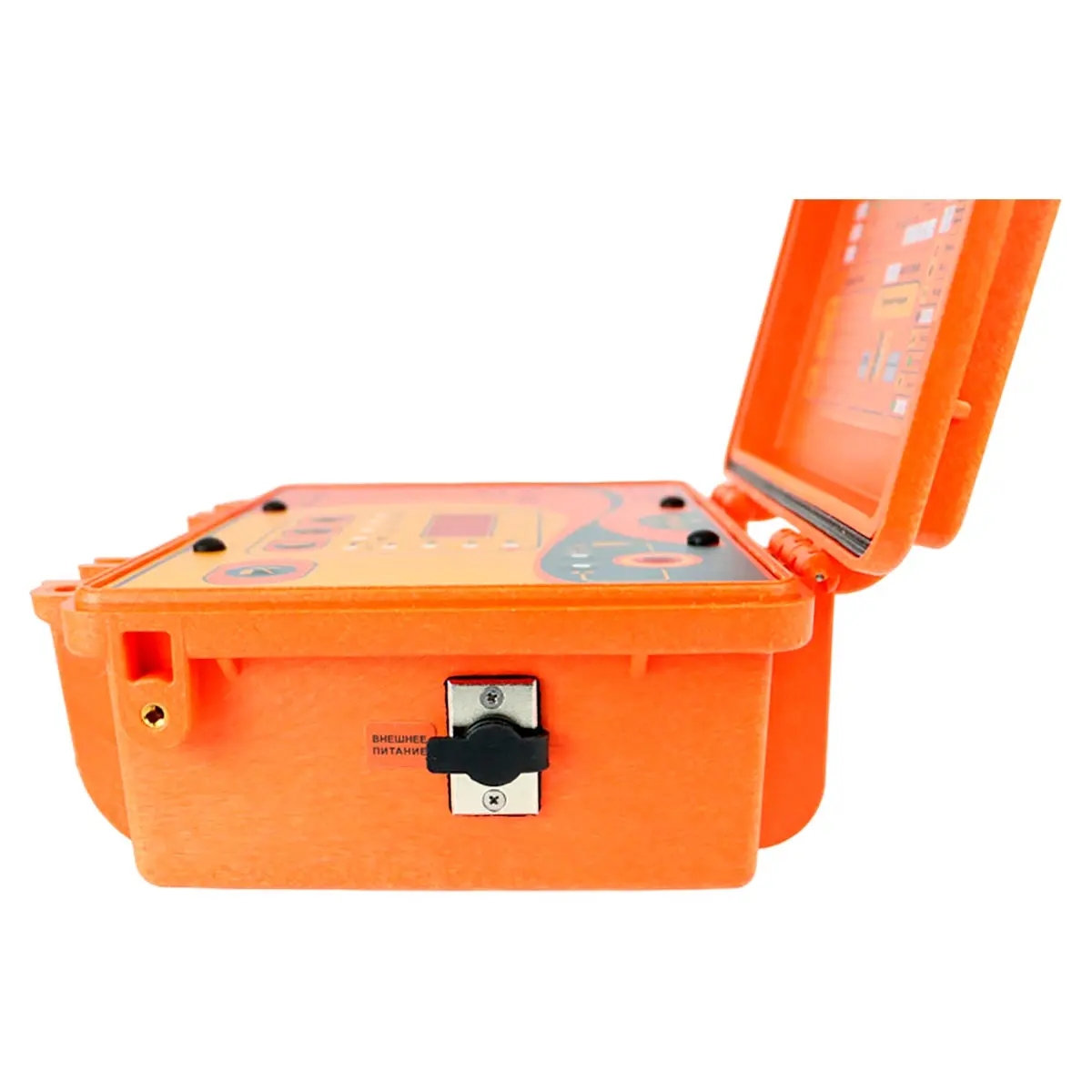

Внешние источники питания (не входят в комплект поставки):
- напряжение 10...15 В, мощность ≥ 140 Вт; - например, аккумуляторы автомобильные "12 В"
Звуковая индикация:
встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок
Индицируемые параметры:
- параметры настройки и управления - 2D визуализация положения трассы относительно прибора - графики уровня сигнала с датчиков - глубина залегания трассы - ток сигнала
Время работы ("жизненный цикл"):
- 1,5 часа в режимах "НЕПР" и "F1_2" / "F1_8" при исходной выходной мощности 50 Вт или 7,5 часов в режиме "ПРЕР" при исходной выходной мощности 100 Вт; - 8 часов при 10 Вт "НЕПР" или 90 Вт "ПРЕР" при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено
Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ (эфф.): "0" "I" "II":
Выходной усилитель мощности:
технология - модифицированный CLASS D, КПД до 85%
