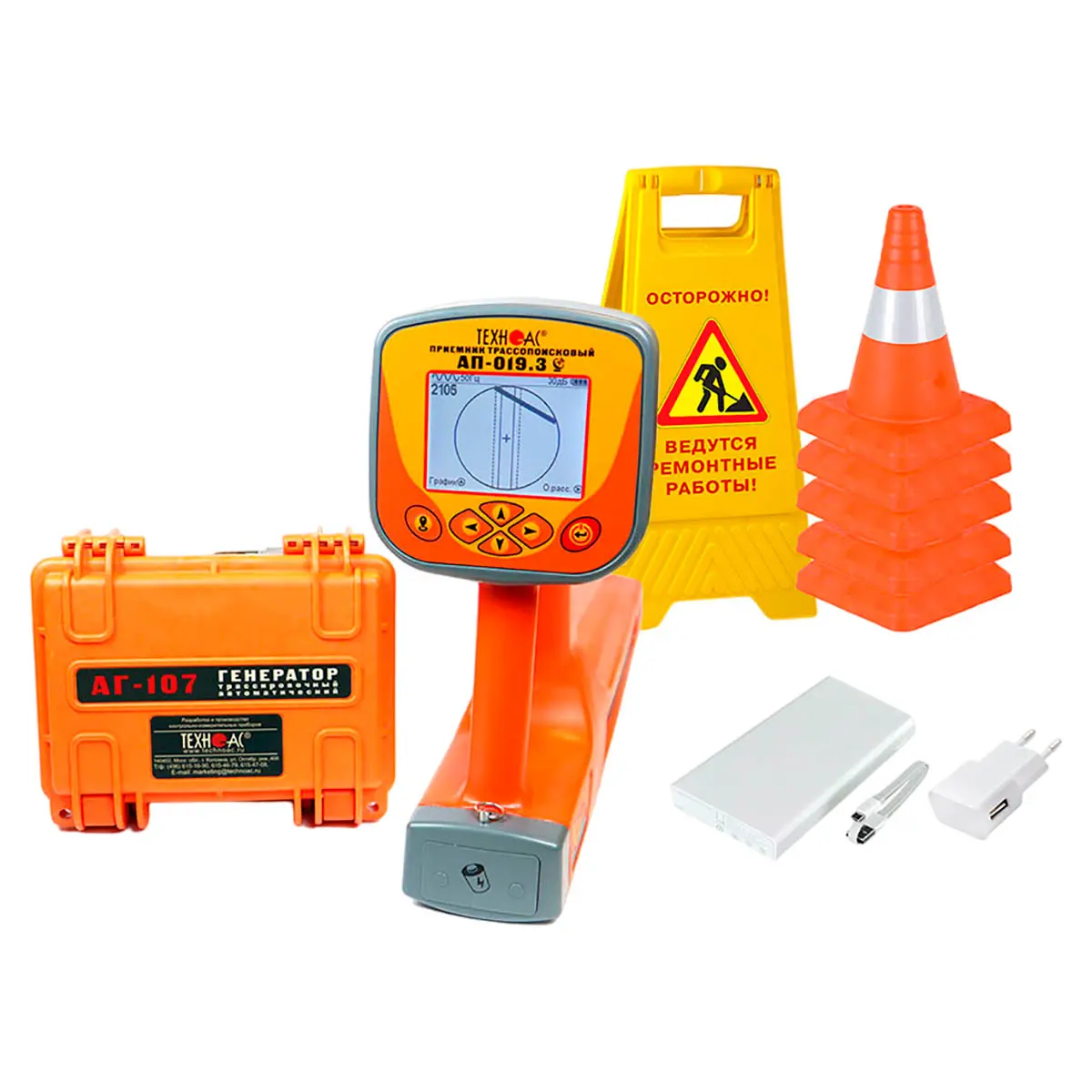

Классификация по ГОСТ Р 51318.22-2006:
класс А
Длина штанг, не более, мм: - в рабочем положении - в транспортном положении:
Габаритные размеры электронного блока (кейса), не более:
216 х 180 х 105 мм
Нагрузка "кабель выходной" или "клещи":
512 / 1024 / 8192 / 32768
Автоматическое управление выходной мощностью в процессе генерации:
пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания
Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм:
Вес электронного блока, не более:
2 кг
Максимальная чувствительность:
(Режим "График" f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц )5 мкА на расстоянии 1 м
"Антенные" режимы:
8192 / 32768 для "LC" или 8192 для "AH"
Согласование с нагрузкой:
автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 А ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА " ") после автоматического согласования
Точность определения обрыва кабеля, м:

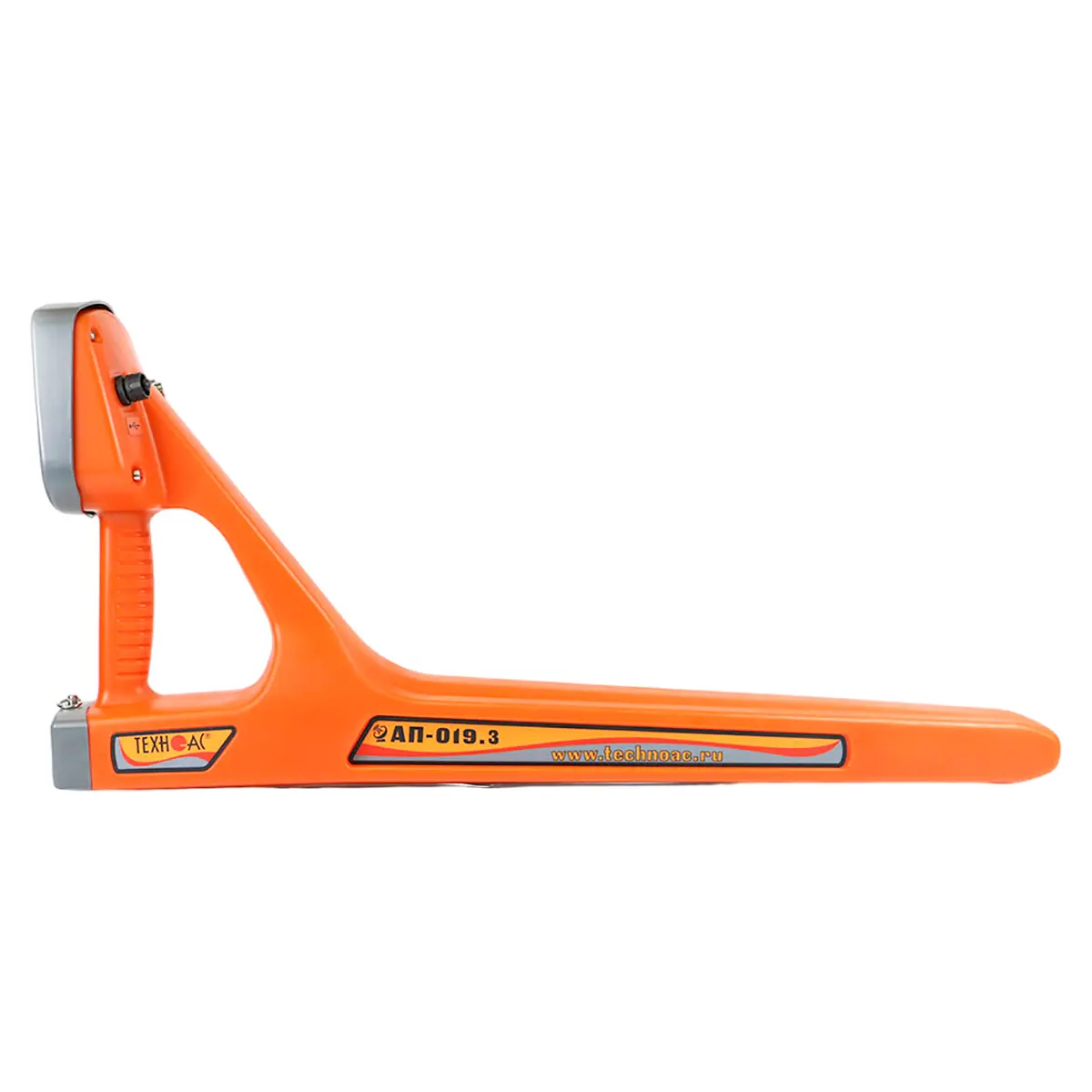

Габаритные размеры:
330 х 140 х 700 мм
Квазирезонансные частоты фильтров:
50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Режимы "модуляции" (сигналы специальной формы):
- прерывистый "ПР" (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц - двухчастотный "2F" (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно)
Входное сопротивление датчика, МОм:
Ограниченный программой при ручном повышении, ≥:
5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "2F" 3 – при частоте 32768 Гц
Питание предварительного усилителя:
Диапазон частот "Широкая полоса":
0,04…8 кГц
Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥:
0,1
Коэффициент усиления предварительного усилителя, дБ:
:
2,45 кг

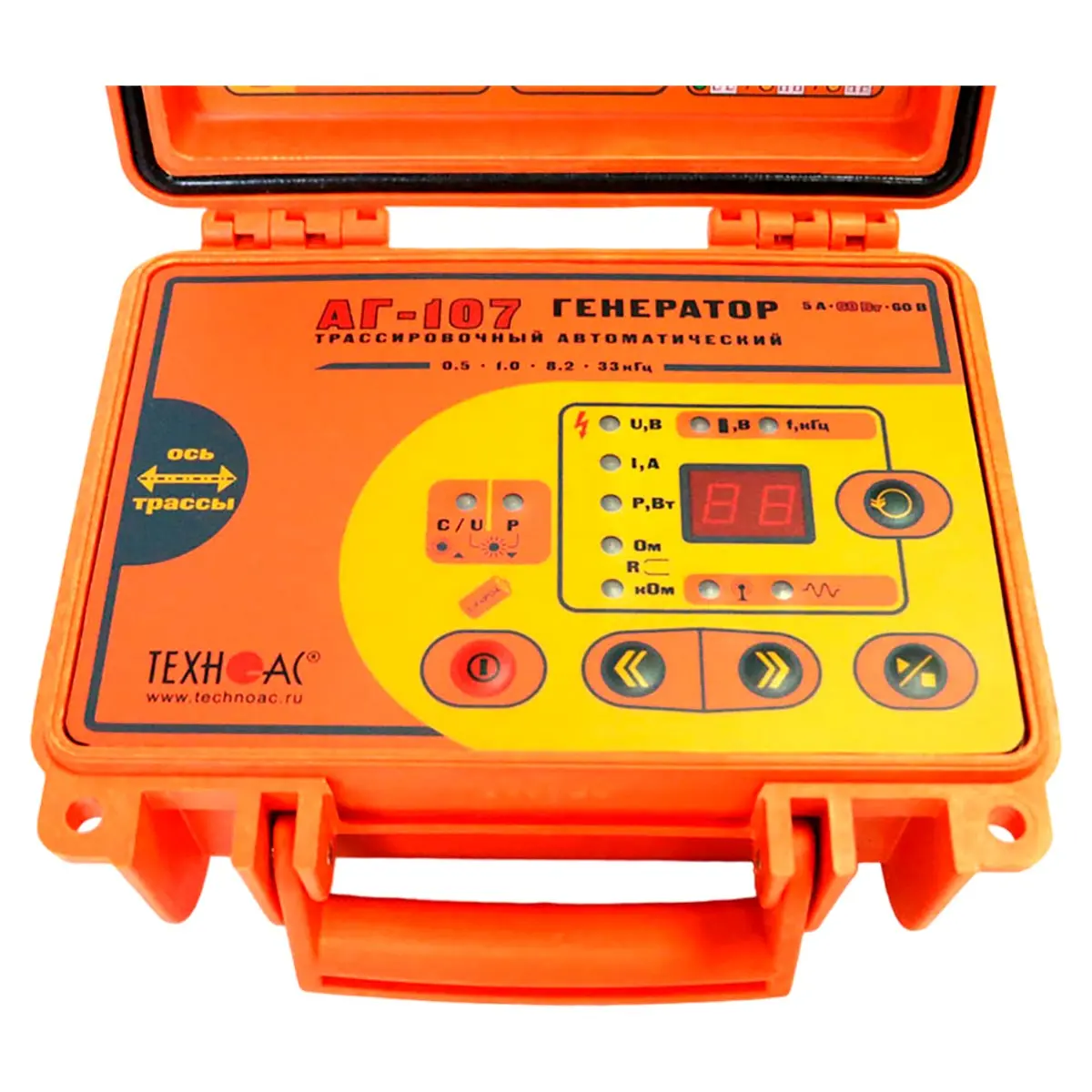

Светодиодные индикаторы:
отдельные светодиоды, обозначающие параметры и режимы цифровой индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
В зависимости от "модуляции", ≥:
48 – в двухчастотном режиме модуляции "2F" 60 – в других режимах
По умолчанию:
:
4…7 В: - 4 элемента тип "С" - внешний аккумулятор (Power Bank - опция)
Количество встроенных датчиков:
4
Ограниченная программой, ≥:
30 – в непрерывном "НП" режиме на сопротивления нагрузки до 120 Ом, в двухчастотном режиме "2F" на сопротивления нагрузки до 77 Ом 60 – в прерывистом "ПР" режиме на сопротивления нагрузки до 60 Ом
Определяемые пользователем:
:
IP65
Подключаемые внешние датчики:
КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во "ТЕХНО-АС")
Рабочий диапазон питающих напряжений, В:
минимально допустимое напряжение 10 максимально допустимое напряжение 15
Время непрерывной работы от одного комплекта аккумуляторов:
Вес, не более:
Управление чувствительностью:
- автоматическое – для 2D отображения "Трасса" - полуавтоматическое / ручное (по выбору) – для режимов "График", "График+", "MIN&MAX" и "Зонд" - автоматическое / ручное (по выбору) – для режима "2 частоты"
Автономный аккумулятор:
4 элемента LiFePO4 26700 3,2В последовательно
Масса без элементов питания:
Измерение тока принимаемого сигнала:
- 0,01...9,99 А - автоматически в режиме "Трасса"
Устройство зарядное:
- заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой5
Предварительно заданные:
:
- 0...10 м - автоматически в режиме "Трасса" - по нажатию кнопки в режиме "Зонд"
Точность определения глубины залегания:
±5%
Внешние источники питания (не входят в комплект поставки):
- напряжение 10...15 В, мощность ≥ 80 Вт; - например, аккумуляторы автомобильные "12 В"5
:
8…40 кГц
Визуальная индикация:
LCD дисплей, 320х240 пикселей, LED подсветка
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов:
при совместной работе с трассировочными генераторами пр-ва "ТЕХНО-АС" ("Импульсный" режим)
Время работы ("жизненный цикл"):
при работе от встроенного аккумулятора 1,2 часа в режимах "НП" и "2F" при исходной выходной мощности 30 Вт или 5 часов в режиме "ПР" при исходной выходной мощности 60 Вт при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети, время работы не ограничено
Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ (эфф.): "0" "I" "II":
Выходной усилитель мощности:
технология - модифицированный CLASS D, КПД до 85%
:
2300 "точек"
Звуковая индикация:
встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок
Индицируемые параметры:
- 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления
Частотный диапазон, Гц:
:
512 Гц
Динамический диапазон входных сигналов:
120 дБ
Время непрерывной работы от одного комплекта щелочных батарей:
не менее 20 часов
Автоматические выключения прибора:
при напряжении питания < 8 В при напряжении питания > 15,7 В при коротком замыкании выхода в процессе автосогласования при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим "стоп" через ≈100 сек. в режиме "стоп" (если не нажимаются кнопки)
Максимально допустимое переменное входное напряжение, В:
Точность определения оси коммуникации, в % от глубины залегания:
±5%
Автоматическое отключение питания при бездействии для экономии заряда:
после 30 минут
Варианты подключения к исследуемой коммуникации:
"контактное" подключение с "возвратом тока через землю" "бесконтактное" подключение с применением встроенной передающей антенны "LC" "бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны "LC") "бесконтактное" подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка)
База (расстояние между электродами в рабочем положении), мм:
Допустимый диапазон температур окружающей среды при эксплуатации:
-30 °С — +60 °С
Диапазон температур эксплуатации / хранения:
-20…+60 / -30…+60°С
