Максимальная чувствительность (33 кГц):
5 мкА на расстоянии 1 м
Режимы "модуляции" (сигналы специальной формы):
- прерывистый "ПРЕР" (кратковременные посылки синусоидального сигнала); - длительность посылки 0,1 сек.; - частота следования посылок 1 Гц - двухчастотный "F1_2" (одновременная генерация частот 1024 Гц и 2048 Гц); - соотношение амплитуд 2/1 (соответственно) - двухчастотный "F1_8" (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно)
Согласование с нагрузкой:
автоматическое – до достижения тока в нагрузке: - ≥ 0,1 А – всегда "по умолчанию"; - "0.2/0.5/1.0/2.0/3.0" (А) – из "банка токов" (до окончания "сеанса"); - "опционального" значения, дополнительно "сохранённого" оператором "в банк" при генерации или до достижения предела энергопотребления определяемого программой ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА " ") после автоматического согласования
Точность определения обрыва кабеля, м:
Габаритные размеры:
330 х 140 х 700 мм
Управление чувствительностью (усилением сигнала):
полуавтоматическое / ручное (по выбору); - автоматическое для режима "Трасса"
"Ударный" режим:
- "УР" - генерация импульсов управления ударным механизмом; - три разновидности силы удара: "слабый", "средний", "сильный"; - частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин.
Входное сопротивление датчика, МОм:
Измерение "сигнального" тока в коммуникации:
0,001....50,00 А; - автоматически в режиме "Трасса"
Диапазон частот "Широкая полоса":
0,05…7,00 кГц; 7,00…14,00 кГц
Ограниченный программой при ручном повышении, ≥:
5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "F1_2" / "F1_8" 3 – при частоте 32768 Гц
Питание предварительного усилителя:
Светодиодные индикаторы:
отдельные светодиоды, обозначающие параметры и режимы цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
Точность определения оси коммуникации:
±5 см при глубине до 1 м, ±5% от глубины залегания при глубине свыше 1 м
Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥:
0,1 - всегда при включении питания
Коэффициент усиления предварительного усилителя, дБ:
:
2,45 кг
Работа с импульсными сигналами:
при работе с генераторами "ТЕХНО-АС"
Количество встроенных датчиков:
5
В зависимости от "модуляции", ≥:
150 – в двухчастотном режиме модуляции "F1_2" / "F1_8" 200 – в других режимах
По умолчанию:
:

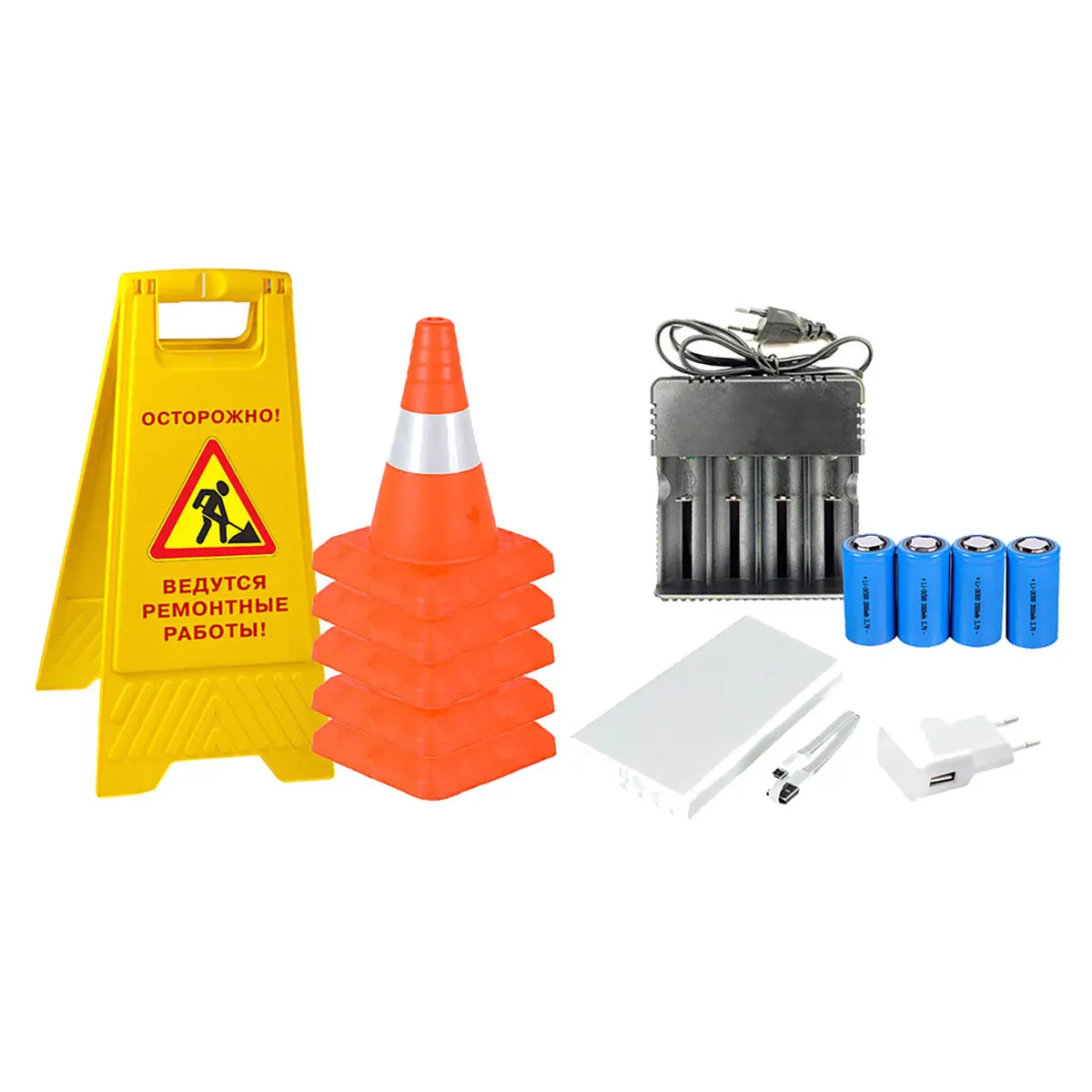

4 Li-ion батареи 3,7 В, 3200 мАч; 4 Ni-MH батареи тип "С" 1,2 В; внешний аккумулятор (Power Bank)
Режимы индикации:
"Трасса", "Ноль", "Пик", "График Макс", "График Мин", "Мин./Макс.", "2F 1024/2048"
Подключаемые внешние датчики:
ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства "ТЕХНО-АС"
Ограниченная программой, ≥:
50 – в непрерывном "НЕПР" режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме "F1_2" / "F1_8" на сопротивления нагрузки до 450 Ом 100 – в прерывистом "ПРЕР" режиме на сопротивления нагрузки до 400 Ом
Определяемые пользователем:
:
IP65
Вес, не более:
Режим "Сон":
0…23 час 59 мин
Рабочий диапазон питающих напряжений, В:
минимально допустимое напряжение 10 максимально допустимое напряжение 15
Время непрерывной работы от одного комплекта аккумуляторов:
Время непрерывной работы от одного комплекта Li-ion батарей:
не менее 8 часов при яркости экрана <50%
Автономный аккумулятор:
"12,8 В / 8 Ач" 8 элементов LiFePO4 26700
Масса без элементов питания:
Точность определения глубины залегания:
±5 см при глубине до 1 м, ±5% при глубине свыше 1 м
Устройство зарядное:
- заряжает до напряжения 14,6 В током до 10 А; - обеспечивает генерацию одновременно с зарядкой
Предварительно заданные:
Визуальная индикация:

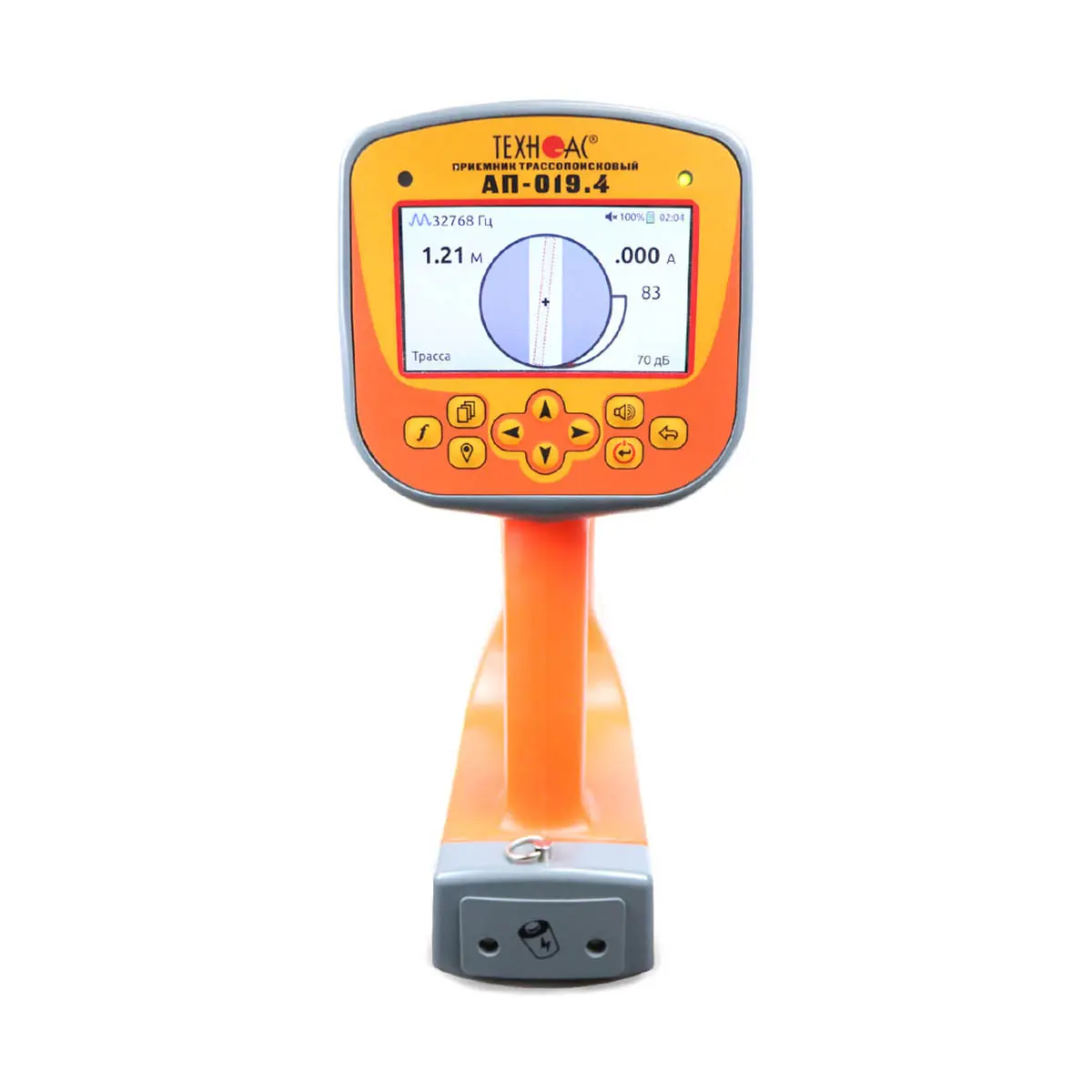

цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости

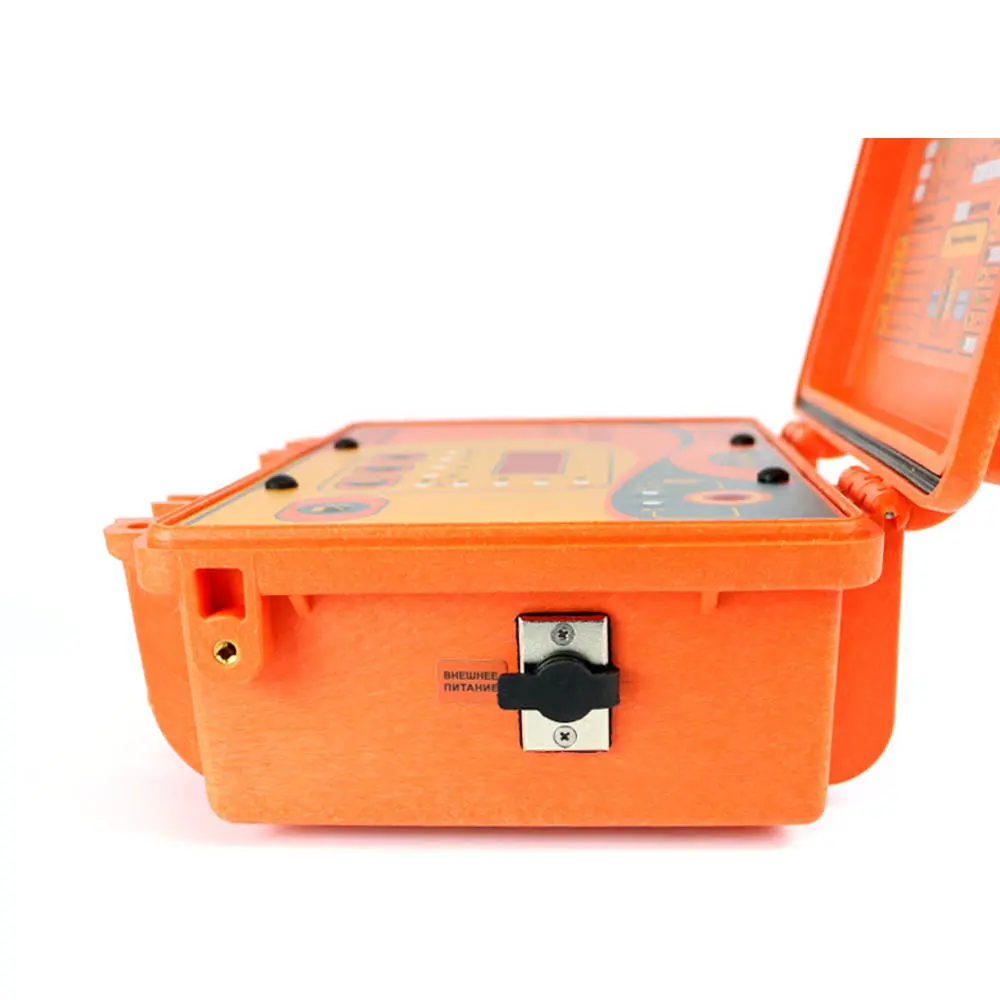

Внешние источники питания (не входят в комплект поставки):
- напряжение 10...15 В, мощность ≥ 140 Вт; - например, аккумуляторы автомобильные "12 В"
Звуковая индикация:
синтезированный звук с ЧМ; звуковая индикация нажатия кнопок
Время работы ("жизненный цикл"):
- 1,5 часа в режимах "НЕПР" и "F1_2" / "F1_8" при исходной выходной мощности 50 Вт или 7,5 часов в режиме "ПРЕР" при исходной выходной мощности 100 Вт; - 8 часов при 10 Вт "НЕПР" или 90 Вт "ПРЕР" при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено
Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ (эфф.): "0" "I" "II":
Выходной усилитель мощности:
технология - модифицированный CLASS D, КПД до 85%
Динамический диапазон входных сигналов:
140 дБ
Автоматическое энергосбережение в процессе генерации:
автоматическое понижение выходной мощности в соответствии с деградацией "энергетического потенциала" источника питания
Частотный диапазон, Гц:
Автоматические выключения прибора:
при напряжении питания < 8 В при напряжении питания > 15,7 В при коротком замыкании выхода в процессе автосогласования через ≈100 сек. в режиме "стоп" (если не нажимаются кнопки)
Максимально допустимое переменное входное напряжение, В:
Диапазон температур эксплуатации / хранения:
-30…+60°С / -30…+60°С
Варианты подключения к исследуемой коммуникации:
"контактное" подключение с "возвратом тока через землю" "бесконтактное" подключение с применением встроенной передающей антенны "LC" "бесконтактное" подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны "LC") "бесконтактное" подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка)
База (расстояние между электродами в рабочем положении), мм:
Допустимый диапазон температур окружающей среды при эксплуатации:
-30 °С +60 °С
Частоты фильтров:
50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц.
Нагрузка "кабель выходной" или "клещи":
512 / 1024 / 8192 / 32768
Классификация по ГОСТ Р 51318.22-2006:
класс А
Длина штанг, не более, мм: - в рабочем положении - в транспортном положении:

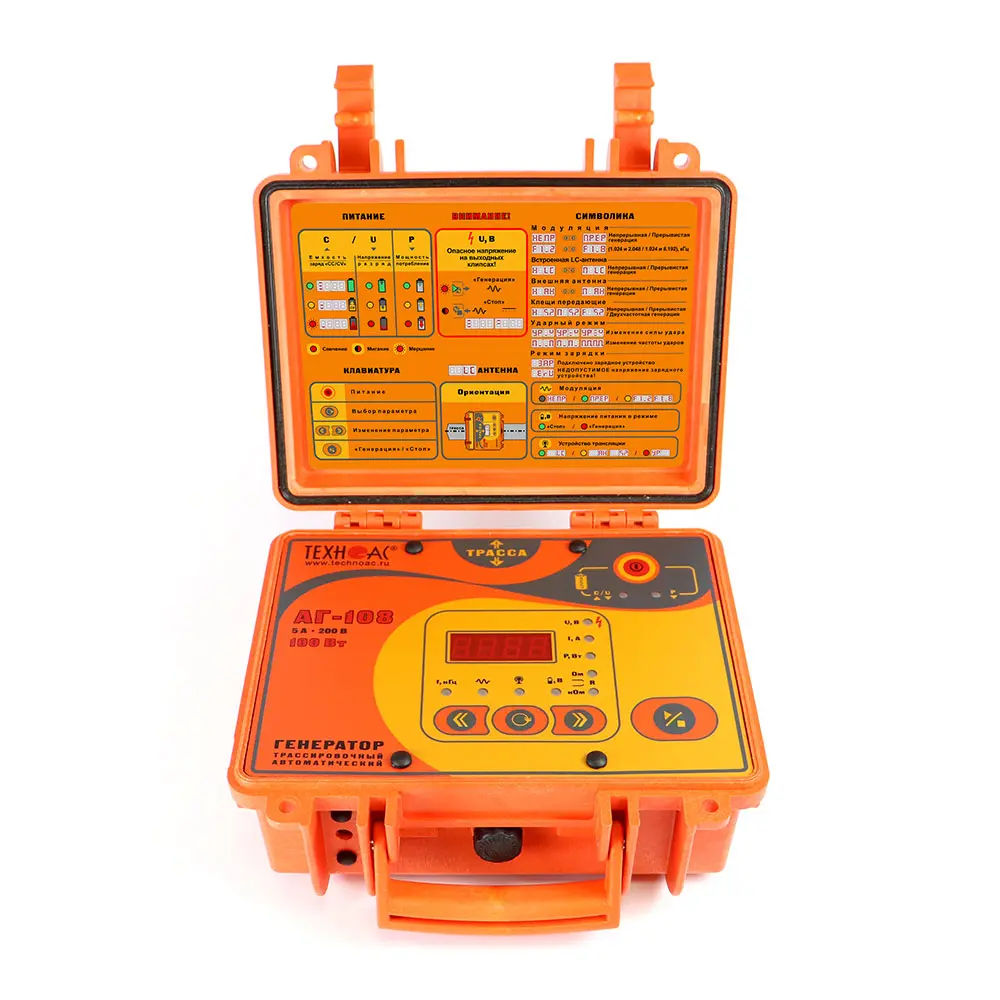

Габаритные размеры электронного блока (кейса), не более:
250 х 220 х 120 мм
Диапазон частот "Две частоты":
1024 / 2048 Гц
Определение глубины залегания коммуникации:
0,01....30,00 м; - автоматически в режиме "Трасса"
"Антенные" режимы:
встроенная передающая антенна "LC" внешняя индукционная передающая антенна "АН"
Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм:
Вес электронного блока, не более:
3,8 кг
