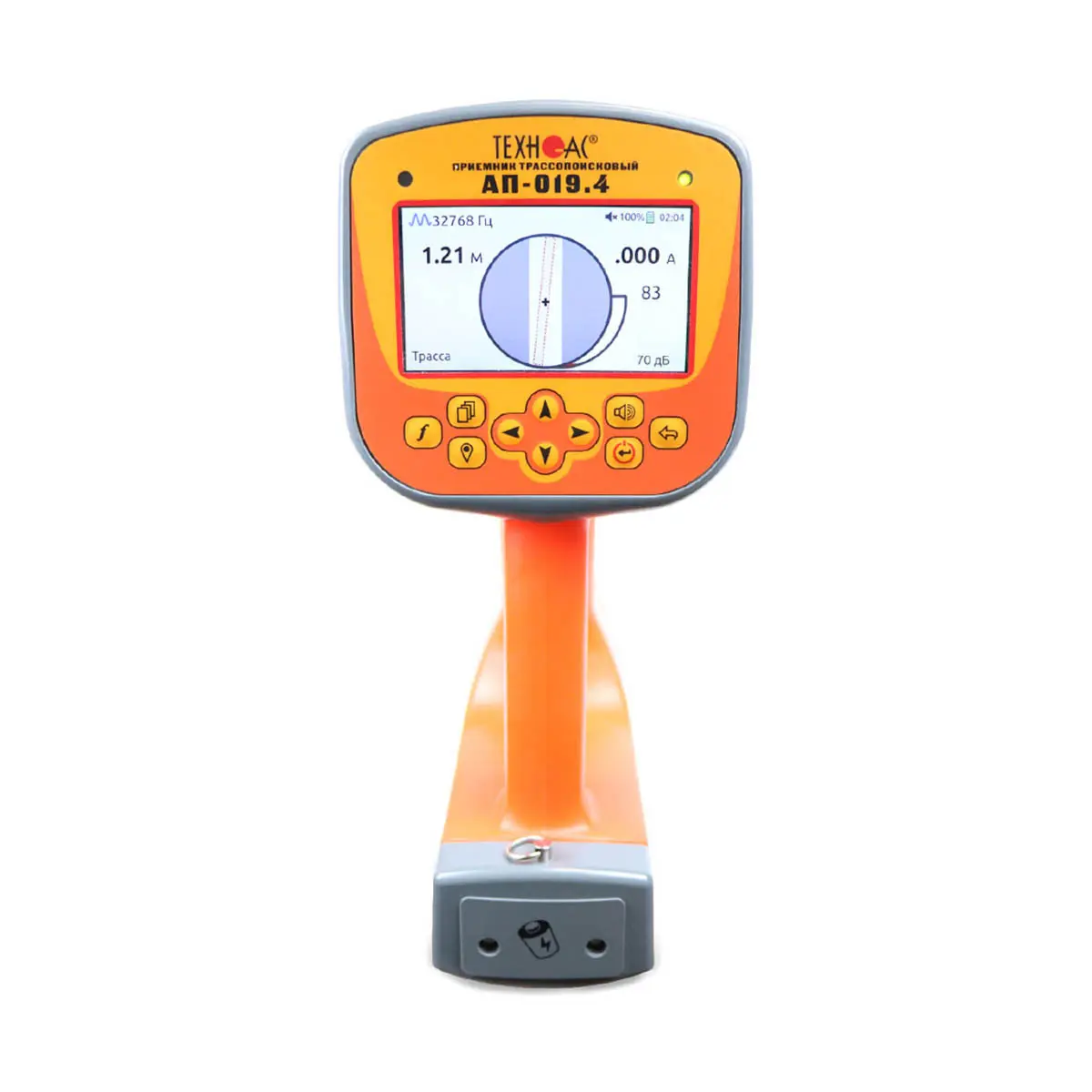

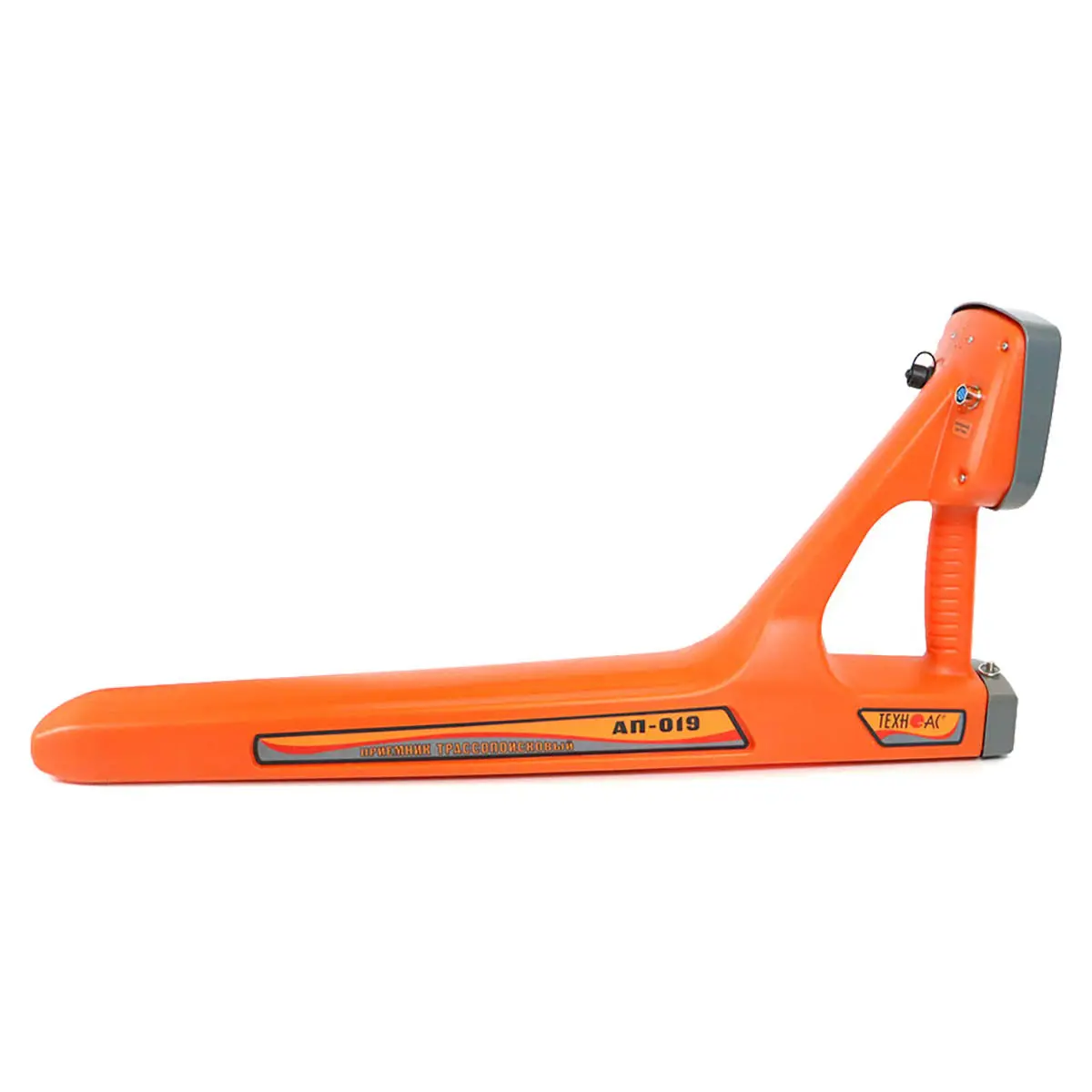

| Характеристики трассопоискового приемника АП-019.4 |
|---|
| Параметр | Значение |
|---|
| Частоты фильтров | 50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц |
|---|
| Диапазон частот "Широкая полоса" | 0,05…7,00 кГц;7,00…14,00 кГц |
|---|
| Диапазон частот "Две частоты" | 1024 / 2048 Гц |
|---|
| Динамический диапазон входных сигналов | 140 дБ |
|---|
| Количество встроенных датчиков | 5 |
|---|
| Максимальная чувствительность (33 кГц) | 5 мкА на расстоянии 1 м |
|---|
| Подключаемые внешние датчики | ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства "ТЕХНО-АС" |
|---|
| Управление чувствительностью (усилением сигнала) | полуавтоматическое / ручное (по выбору);автоматическое для режима "Трасса" |
|---|
| Определение глубины залегания коммуникации | 0,01....30,00 м; автоматически в режиме "Трасса" |
|---|
| Точность определения глубины залегания | ±5 см при глубине до 1 м,±5% при глубине свыше 1 м |
|---|
| Измерение "сигнального" тока в коммуникации | 0,001....50,00 А; автоматически в режиме "Трасса" |
|---|
| Точность определения оси коммуникации | ±5 см при глубине до 1 м,±5% от глубины залегания при глубине свыше 1 м |
|---|
| Работа с импульсными сигналами | при работе с генераторами "ТЕХНО-АС" |
|---|
| Визуальная индикация | цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости |
|---|
| Режимы индикации | "Трасса", "Ноль", "Пик", "График Макс", "График Мин", "Мин./Макс.", "2F 1024/2048" |
|---|
| Звуковая индикация | синтезированный звук с ЧМ; звуковая индикация нажатия кнопок |
|---|
| Источник питания | 4 Li-ion батареи 3,7 В, 3200 мАч; внешний аккумулятор (Power Bank) |
|---|
| Режим "Сон" | 0…23 час 59 мин |
|---|
| Время непрерывной работы от одного комплекта Li-ion батарей | не менее 8 часов при яркости экрана <50% |
|---|
| Диапазон температур эксплуатации / хранения | -30…+50 / -30…+60°С |
|---|
| Степень защиты корпуса | IP54 |
|---|
| Габаритные размеры | 330х140х700 мм |
|---|
| Вес, не более | 2,45 кг |
|---|

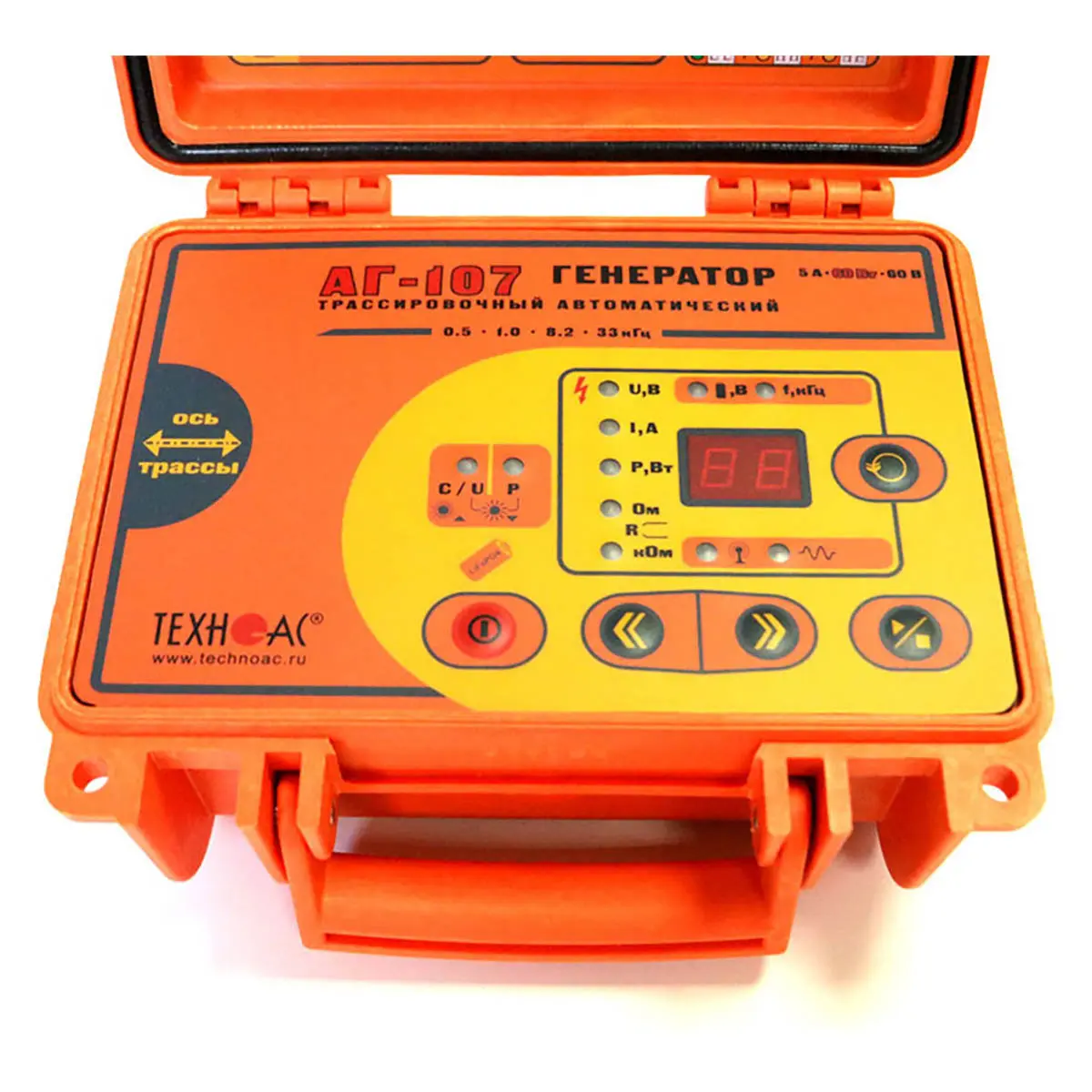

| Характеристики трассировочного генератора АГ-107 |
|---|
| Параметр | Значение |
|---|
| Частоты непрерывного "НП" или прерывистого "ПР" сигнала, Гц ± 0,1% - "кГц" |
|---|
| Нагрузка "кабель выходной" или "клещи" | 512 / 1024 / 8192 / 32768 |
|---|
| "Антенные" режимы | 8192 / 32768 для "LC" или 8192 для "AH" |
|---|
| Режимы работы |
|---|
| "Антенные" режимы | встроенная передающая антенна "LC" |
|---|
| внешняя индукционная передающая антенна "АН" |
| Выходной ток, А |
|---|
| Ограниченный программой при ручном повышении, ≥ | 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / "2F" |
|---|
| 3 – при частоте 32768 Гц |
| Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ | 0,1 |
|---|
| Максимальное выходное напряжение, В |
|---|
| В зависимости от "модуляции", ≥ | 48 – в двухчастотном режиме модуляции "2F" |
|---|
| 60 – в других режимах |
| Максимальная выходная мощность, Вт |
|---|
| Ограниченная программой, ≥ | 30 – в непрерывном "НП" режиме на сопротивления нагрузки до 120 Ом, в двухчастотном режиме "2F" на сопротивления нагрузки до 77 Ом |
|---|
| 60 – в прерывистом "ПР" режиме на сопротивления нагрузки до 60 Ом |
| Источники питания |
|---|
| Рабочий диапазон питающих напряжений, В | минимально допустимое напряжение 10 |
|---|
| максимально допустимое напряжение 15 |
| Автономный аккумулятор | 4 элемента LiFePO4 26700 3,2В последовательно |
|---|
| Устройство зарядное | заряжает до напряжения 14,6 В током до 10 А;обеспечивает генерацию одновременно с зарядкой |
|---|
| Внешние источники питания (не входят в комплект поставки) | напряжение 10...15 В, мощность ≥ 80 Вт;например, аккумуляторы автомобильные "12 В" |
|---|
| Время работы ("жизненный цикл") | при работе от встроенного аккумулятора 1,2 часа в режимах "НП" и "2F" при исходной выходной мощности 30 Вт или 5 часов в режиме "ПР" при исходной выходной мощности 60 Вт |
|---|
| при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети, время работы не ограничено |
| Функциональные особенности |
|---|
| Автоматическое управление выходной мощностью в процессе генерации | пропорциональное управление выходной мощностью в зависимости от "энергетического потенциала" источника питания |
|---|
| Автоматические выключения прибора | при напряжении питания < 8 В |
|---|
| при напряжении питания > 15,7 В |
| при коротком замыкании выхода в процессе автосогласования |
| при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим "стоп" |
| через ≈100 сек. в режиме "стоп" (если не нажимаются кнопки) |
| Согласование с нагрузкой | автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 А< 8 В |
|---|
| ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА " ") после автоматического согласования |
| Варианты подключения к исследуемой коммуникации |
|---|
| контактное подключение с возвратом тока через землю |
| бесконтактное подключение с применением встроенной передающей антенны "LC" |
| бесконтактное подключение с применением внешней индукционной передающей антенны "АН" (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны "LC") |
| бесконтактное подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) |
| Электромагнитная совместимость |
|---|
| Классификация по ГОСТ Р 51318.22-2006 | класс А |
|---|
| Конструктивные параметры |
|---|
| Выходной усилитель мощности | модифицированный CLASS D, КПД до 85% |
|---|
| Светодиодные индикаторы | отдельные светодиоды, обозначающие параметры и режимы |
|---|
| цифровой индикатор, отображающий значения параметров и режимов, а также реализующий "МУЛЬТИМЕТР" выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) |
| Габаритные размеры электронного блока (кейса), не более, мм | 216х180х105 |
|---|
| Вес электронного блока, не более, кг | 2 |
|---|
| Условия эксплуатации |
|---|
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | -30…+60 |
|---|
| Степень защиты корпуса | IP65 |
|---|
