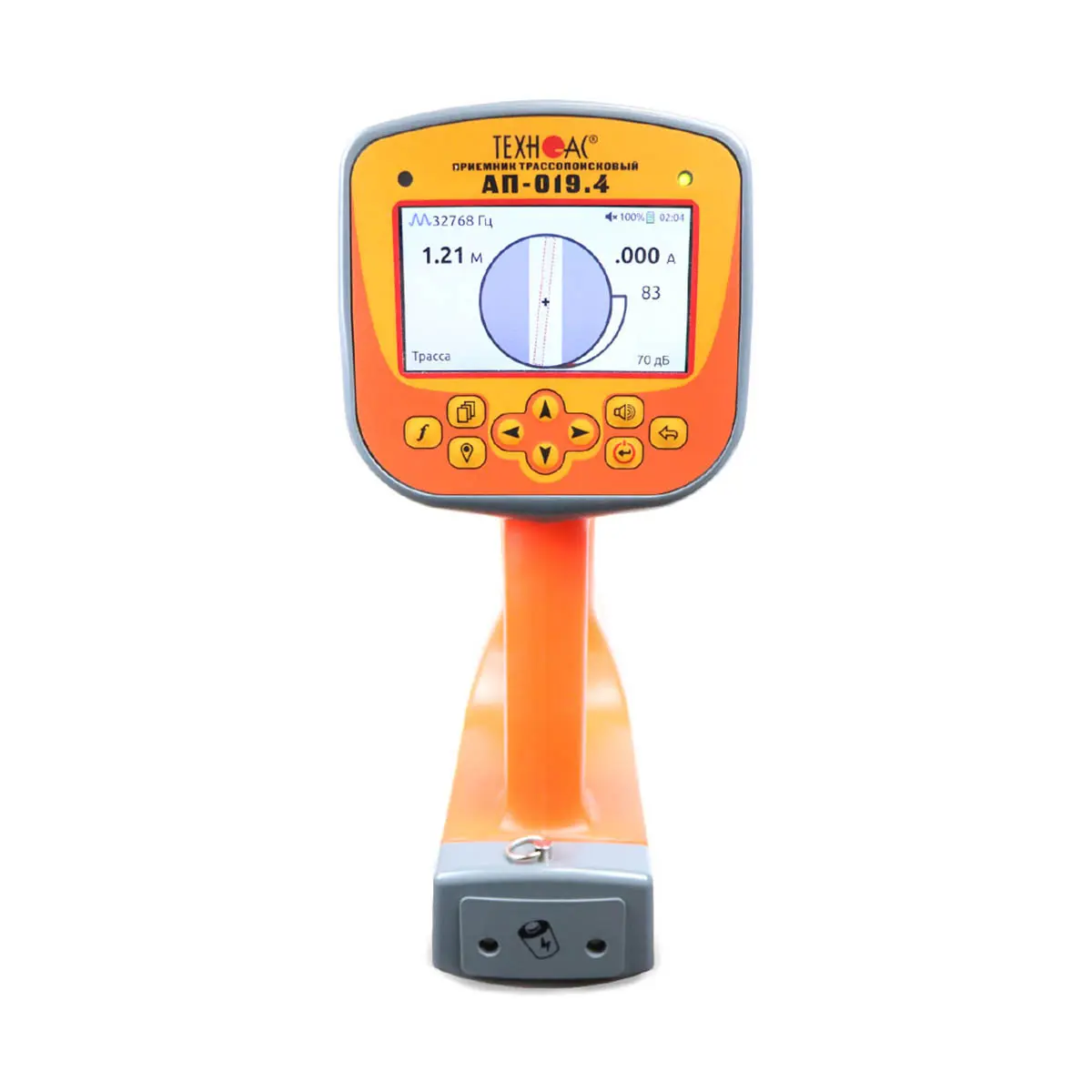

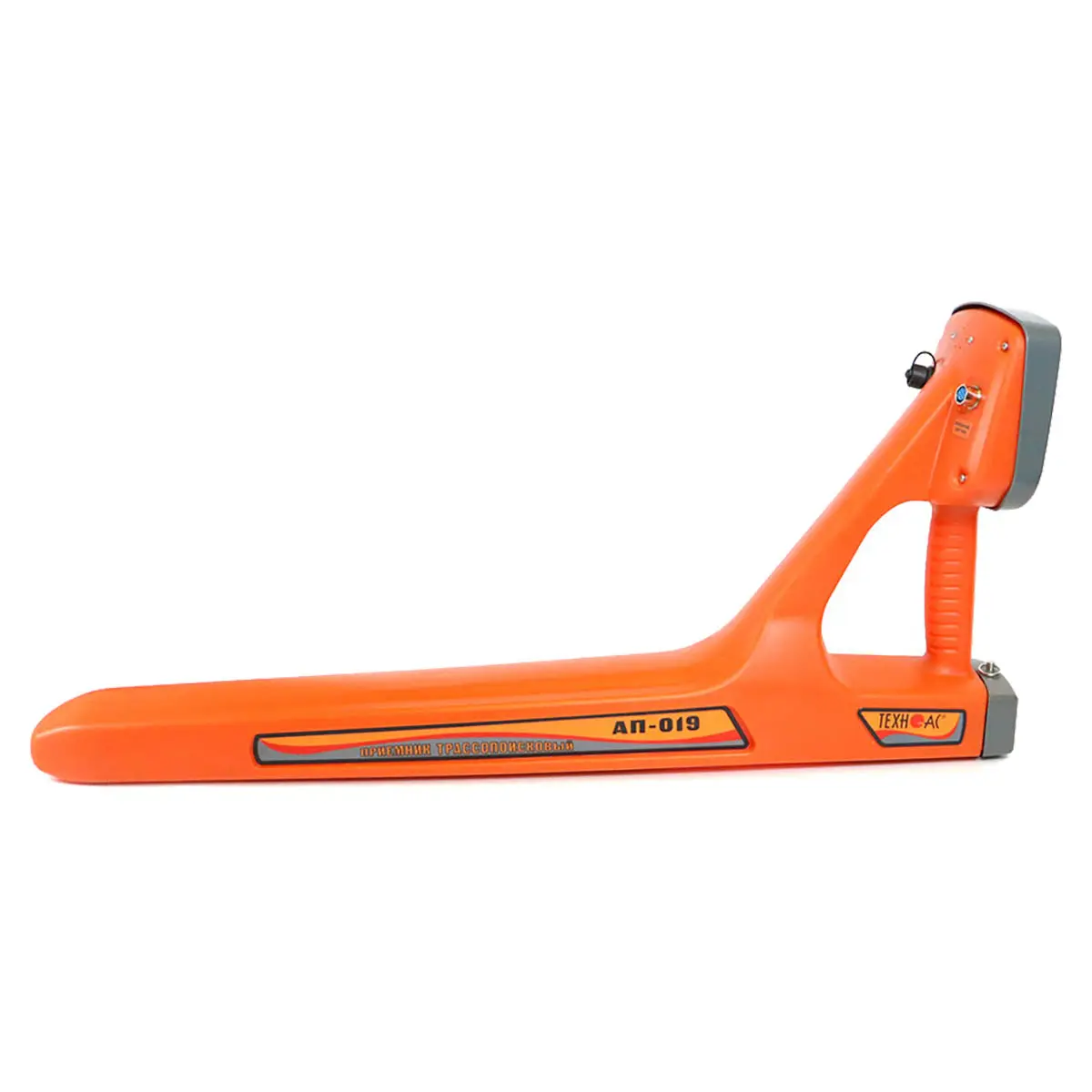

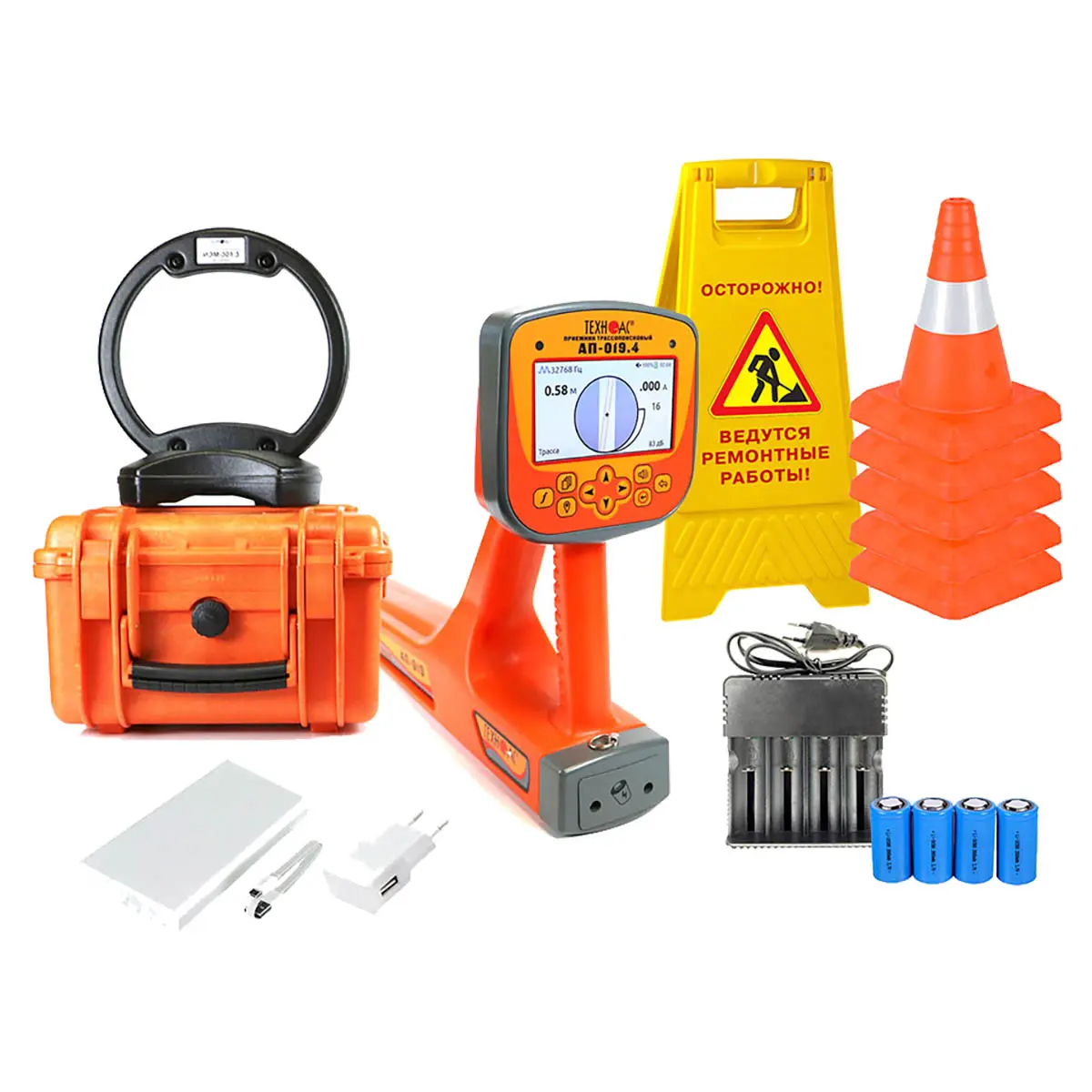

| Характеристики трассопоискового приемника АП-019.4 |
|---|
| Параметр | Значение |
|---|
| Частоты фильтров | 50(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц |
|---|
| Диапазон частот "Широкая полоса" | 0,05…7,00 кГц;7,00…14,00 кГц |
|---|
| Диапазон частот "Две частоты" | 1024 / 2048 Гц |
|---|
| Динамический диапазон входных сигналов | 140 дБ |
|---|
| Количество встроенных датчиков | 5 |
|---|
| Максимальная чувствительность (33 кГц) | 5 мкА на расстоянии 1 м |
|---|
| Подключаемые внешние датчики | ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ производства "ТЕХНО-АС" |
|---|
| Управление чувствительностью (усилением сигнала) | полуавтоматическое / ручное (по выбору);автоматическое для режима "Трасса" |
|---|
| Определение глубины залегания коммуникации | 0,01....30,00 м; автоматически в режиме "Трасса" |
|---|
| Точность определения глубины залегания | ±5 см при глубине до 1 м,±5% при глубине свыше 1 м |
|---|
| Измерение "сигнального" тока в коммуникации | 0,001....50,00 А; автоматически в режиме "Трасса" |
|---|
| Точность определения оси коммуникации | ±5 см при глубине до 1 м,±5% от глубины залегания при глубине свыше 1 м |
|---|
| Работа с импульсными сигналами | при работе с генераторами "ТЕХНО-АС" |
|---|
| Визуальная индикация | цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости |
|---|
| Режимы индикации | "Трасса", "Ноль", "Пик", "График Макс", "График Мин", "Мин./Макс.", "2F 1024/2048" |
|---|
| Звуковая индикация | синтезированный звук с ЧМ; звуковая индикация нажатия кнопок |
|---|
| Источник питания | 4 Li-ion батареи 3,7 В, 3200 мАч; внешний аккумулятор (Power Bank) |
|---|
| Режим "Сон" | 0…23 час 59 мин |
|---|
| Время непрерывной работы от одного комплекта Li-ion батарей | не менее 8 часов при яркости экрана <50% |
|---|
| Диапазон температур эксплуатации / хранения | -30…+50 / -30…+60°С |
|---|
| Степень защиты корпуса | IP54 |
|---|
| Габаритные размеры | 330х140х700 мм |
|---|
| Вес, не более | 2,45 кг |
|---|

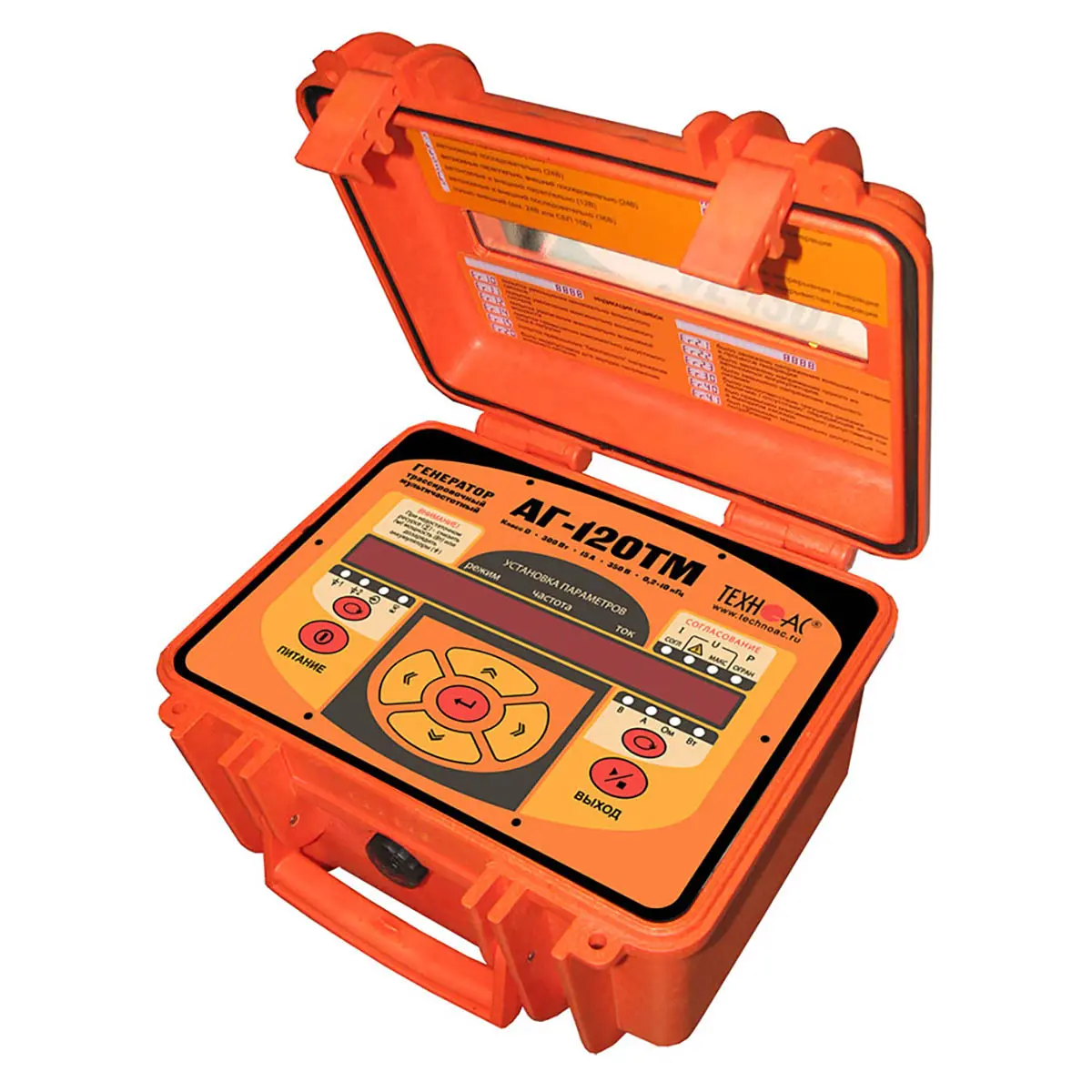

| Характеристики трассировочного генератора АГ-120ТМ |
|---|
| Параметр | Значение |
|---|
| Частоты синусоидального сигнала, Гц |
|---|
| Частоты f1, f2, f3 ("постоянные") | 200…9999 Гцвыбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память |
|---|
| Частота f1 ("временная") | 200…9999 Гцвыбирается взамен одной из "постоянных", не заносится в память, существует до выключения питания |
|---|
| Режимы генерации |
|---|
| Режим 1 | непрерывный "НП" |
|---|
| Режим 2 | кратковременные посылки "ПР" (прерывистый):длительность импульса - 100 мс;частота следования импульсов - 1 Гц |
|---|
| Режим 3 | двухчастотный "2F" (одновременная генерация):первая частота - 1024 Гц;вторая частота - 8192 Гц;соотношение амплитуд первой и второй частот - 4:1 |
|---|
| Режим 4 | генерация ударных импульсов "УР" (ударный режим):амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара ("С1", "С2" или "С3" на поле "ТОК")частота следования импульсов (ударов), уд./мин.:--- низкая - 30--- средняя - 60--- высокая - 120- длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически |
|---|
| Выходные параметры синусоидальной генерации |
|---|
| Выходной ток, А |
|---|
| непрерывная и двухчастотная генерация | 10 |
|---|
| кратковременные посылки | 15 |
|---|
| Задаваемый для автосогласования | десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память |
|---|
| Максимальное выходное напряжение, В |
|---|
| При автономном питании | 220 (180 при "2F") |
|---|
| С добавлением внешнего аккумулятора 12 В | 330 (260 при "2F") |
|---|
| При питании от сетевого блока | 110 (90 при "2F") |
|---|
| Максимальная выходная мощность, Вт |
|---|
| При автономном питании или от внешнего аккумулятора 21 В | 150 непрерывно на 1,3...300 Ом и "2F" на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом |
|---|
| С добавлением внешнего аккумулятора 12 В | 200 непрерывно на 2,0...150 Ом и "2F" на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом |
|---|
| От сетевого блока (СБП) | 100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при "2F" |
|---|
ПРИМЕЧАНИЕ
При неполной зарядке или (и) на частотах выше "логарифмической середины" диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ |
|---|
| Допустимое сопротивление нагрузки | любое (0…∞); ограничение тока на "низкоомных" нагрузках, "Uмакс" на "высокоомных" нагрузках |
|---|
| Согласование с нагрузкой | автоматическое, обеспечивающее достижение заданного тока в нагрузке;ручное (кнопками "Вверх" или "Вниз") |
|---|
| Источники питания |
|---|
| Встроенный аккумуляторный комплект | два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач |
|---|
| Ресурс питания при 0ºС в зависимости от мощности не менее, ч |
|---|
| Непрерывная и двухчастотная генерация | 1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В)4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В) |
|---|
| Импульсные посылки одной частоты | 11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В)25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В) |
|---|
| Генерация ударных импульсов с максимальной частотой 80 уд./мин. | 25 (при силе удара "С2" автономно или "С3" с доп. акк.)62 (при силе удара "С1" автономно) |
|---|
| Время зарядки полностью разряженных автономных аккумуляторов не более, ч | 8 |
|---|
| Сетевой блок для работы или зарядки аккумуляторов | выходное напряжение 15 В, выходной ток 15 А max |
|---|
| Допустимые внешние аккумуляторы | 11...14 В / 22...28 В |
|---|
| Функциональные особенности |
|---|
| Автоматические функции | выбор оптимального режима питания (коммутация внутренних и внешнего источников питания);автосогласование (достижение заданного тока в нагрузке);автоматический "интеллектуальный" выбор выходной мощности;специальная программа управления передающей антенной;встроенное автоматическое зарядное устройство;автоотключение питания при простое (1 мин.) |
|---|
| Автоматические выключения генерации (зарядки) | при разряде аккумуляторов ниже допустимой нормы;при несоответствии внешнего напряжения режиму зарядки; при превышении допустимого потребляемого тока;при отключении внешнего питания в процессе генерации;при коротком замыкании выхода в процессе генерации;при несоответствии режима генерации наличию/отсутствию антенны на выходе |
|---|
| Типы подключаемых нагрузок при генерации "SIN" | непосредственное подключение к объекту с "возвратом" тока через жилу или броню кабеля;непосредственное подключение к объекту с "возвратом тока через землю" при помощи штыря – "заземлителя";индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);индуктивное подключение с применением передающих "клещей" (возможен выбор кабеля из пучка) |
|---|
| Конструктивные параметры |
|---|
| Выходной усилитель мощности | импульсный, CLASS D(BD), КПД > 80% |
|---|
| Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона) | - все питающие напряжения;режимы и установки;ресурс питания;"МУЛЬТИМЕТР ВЫХОДА": "напряжение на выходе", "ток в нагрузке", "сопротивление нагрузки", "мощность в нагрузке" |
|---|
| Управление | девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), "Интуитивный" интерфейс |
|---|
| Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 | класс А |
|---|
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+45ºС |
|---|
| Степень защиты корпуса | IP54 |
|---|
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х191 |
|---|
| Вес электронного блока, не более, кг | 14,5 |
|---|
| Характеристики индукционной антенны ИЭМ-301.3 |
|---|
| Параметр | Значение |
|---|
| Максимальная мощность, подводимая к "рамке", не более Вт | 10 |
|---|
| Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом | 36 |
|---|
| Тип корпуса | пластмассовый, герметичный |
|---|
