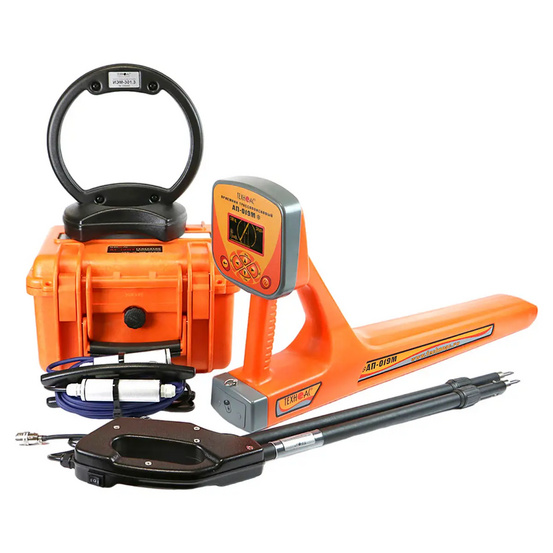

Управление:
девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), "Интуитивный" интерфейс
Квазирезонансные частоты фильтров:
50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Согласование с нагрузкой:
- автоматическое, обеспечивающее достижение заданного тока в нагрузке; - ручное (кнопками "Вверх" или "Вниз")
Точность определения обрыва кабеля, м:
0,25
Габаритные размеры:
330 х 140 х 700 мм
Тип корпуса:
пластмассовый, герметичный
Добротность квазирезонансных фильтров (Q):
не менее 100
Частоты f1, f2, f3 ("постоянные"):
200…9999 Гц выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
Встроенный аккумуляторный комплект:
два свинцово - кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач

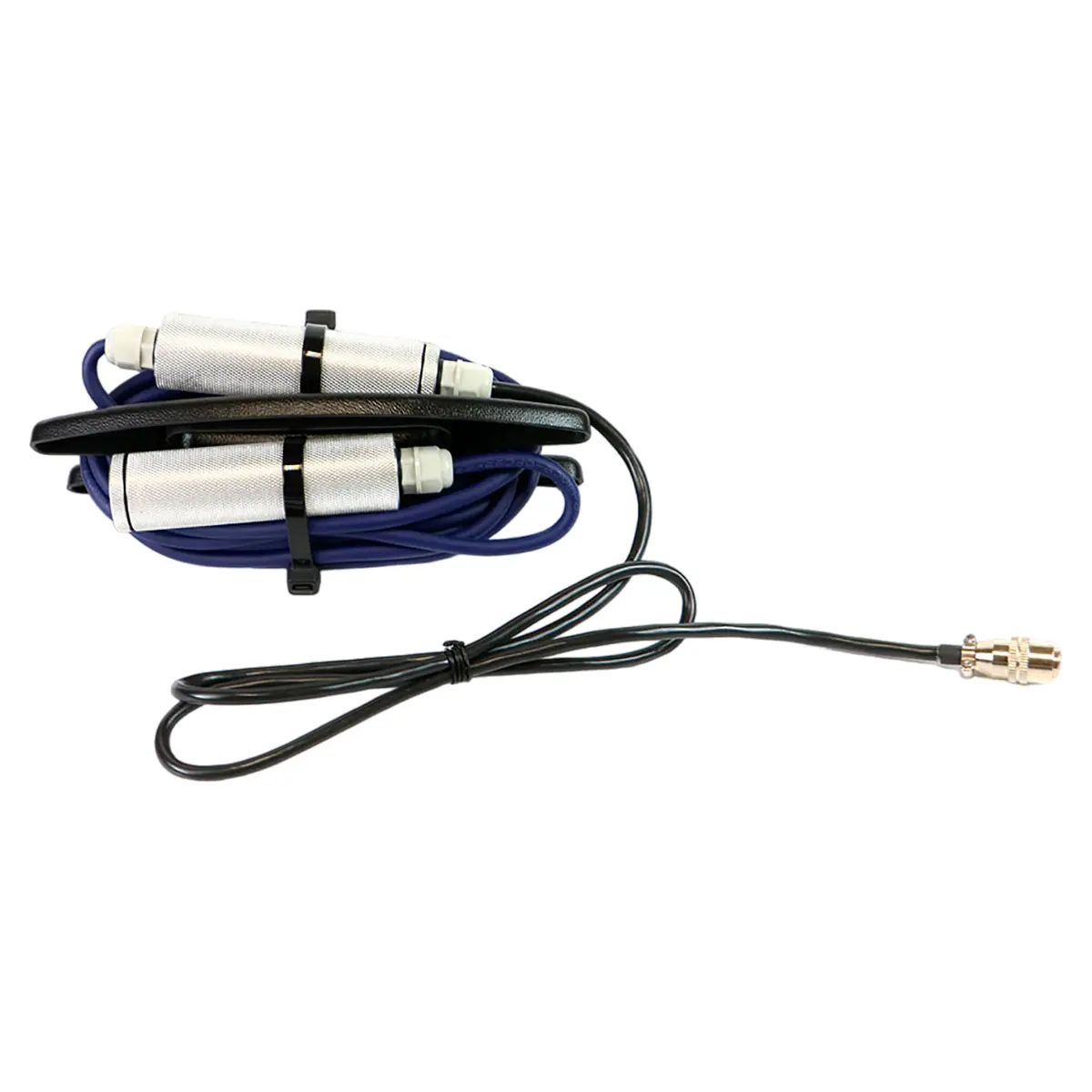

Входное сопротивление датчика, МОм:
2,4
Максимальная мощность, подводимая к "рамке", не более Вт:
10
Диапазон частот "Широкая полоса":
0,04…8 кГц
Частота f1 ("временная"):
200…9999 Гц выбирается взамен одной из "постоянных", не заносится в память, существует до выключения питания
Импульсные посылки одной частоты:
11 (при 200 Вт автономно/300 Вт с доп. акк. 12 В) 25 (при 100 Вт автономно/150 Вт с доп. акк. 12 В)
Питание предварительного усилителя:
внешнее от приёмника
Максимальный коэффициент усиления электрического тракта:
>100 дБ
Режим 1:
непрерывный "НП"
Генерация ударных импульсов с максимальной частотой 80 уд./мин.:
25 (при силе удара "С2" автономно или "С3" с доп. акк.) 62 (при силе удара "С1" автономно)
Коэффициент усиления предварительного усилителя, дБ:
40
:
2,1 кг
Количество встроенных датчиков:
4
Режим 2:
кратковременные посылки "ПР" (прерывистый): - длительность импульса - 100 мс; - частота следования импульсов - 1 Гц
Время зарядки полностью разряженных автономных аккумуляторов не более, ч:
8
:
4…7 В (4 элемента тип "С", внешний аккумулятор 20000 мА*ч)
Подключаемые внешние датчики:
КИ-105/110, НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС)
Режим 3:
двухчастотный "2F" (одновременная генерация): - первая частота - 1024 Гц; - вторая частота - 8192 Гц; - соотношение амплитуд первой и второй частот - 4:1
Сетевой блок для работы или зарядки аккумуляторов:
выходное напряжение 15 В, выходной ток 15 А max
:
IP54
Вес, не более:
0,8 кг
Управление чувствительностью:
автоматическое - для 2D отображения "Трасса" полуавтоматическое или ручное (по выбору) - для "Графиков" автоматическое или ручное (по выбору) - для режима "2 частоты"
Режим 4:
генерация ударных импульсов "УР" (ударный режим): - амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара ("С1", "С2" или "С3" на поле "ТОК") - частота следования импульсов (ударов), уд./мин.: --- низкая - 30 --- средняя - 60 --- высокая - 120 - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически
Допустимые внешние аккумуляторы:
11...14 В / 22...28 В
Измерение тока принимаемого сигнала:
автоматически в режиме "Трасса" 0,001....9,99 А
Непрерывная и двухчастотная генерация:
1,7 (при 150 Вт автономно/200 Вт с доп. акк. 12 В) 4,0 (при 65 Вт автономно/100 Вт с доп. акк. 12 В)
Автоматические функции:
- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания); - автосогласование (достижение заданного тока в нагрузке); - автоматический "интеллектуальный" выбор выходной мощности; - специальная программа управления передающей антенной; - встроенное автоматическое зарядное устройство; - автоотключение питания при простое (1 мин.)

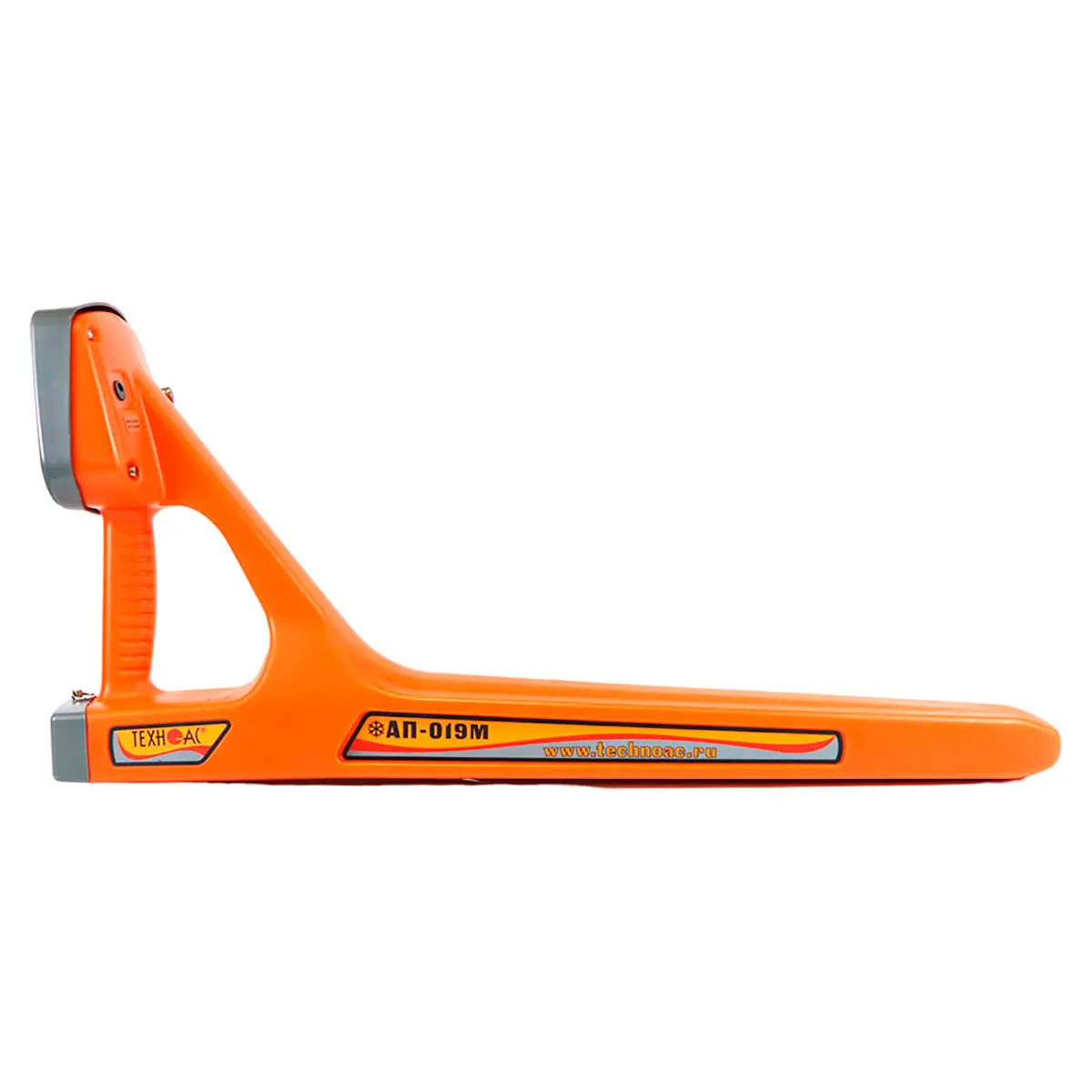

Точность определения глубины залегания:
±5%
Точность измерения тока принимаемого сигнала:
±5%
Кратковременные посылки:
15
Автоматические выключения генерации (зарядки):
- при разряде аккумуляторов ниже допустимой нормы; - при несоответствии внешнего напряжения режиму зарядки; - при превышении допустимого потребляемого тока; - при отключении внешнего питания в процессе генерации; - при коротком замыкании выхода в процессе генерации; - при несоответствии режима генерации наличию/отсутствию антенны на выходе
:
автоматически в режиме "Трасса" 0....9,99 м
Визуальная индикация:
OLED дисплей,178х64 пикс., 16 градаций "серого"
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов:
при совместной работе с трассировочными генераторами производства ТЕХНО-АС ("Импульсный" режим)
Задаваемый для автосогласования:
десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
Типы подключаемых нагрузок при генерации "SIN":
- непосредственное подключение к объекту с "возвратом" тока через жилу или броню кабеля; - непосредственное подключение к объекту с "возвратом тока через землю" при помощи штыря – "заземлителя";- индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны); - индуктивное подключение с применением передающих "клещей" (возможен выбор кабеля из пучка)
:
8…40 кГц
Звуковая индикация:
встроенный излучатель: синтезированный звук ЧМ звуковая индикация нажатия кнопок
Индицируемые параметры:
2D визуализация положения трассы относительно прибора глубина залегания трассы ток в коммуникации графики уровня сигнала с датчиков параметры настройки и управления
При автономном питании:
220 (180 при "2F")
Максимальный неискажаемый входной сигнал в различных положениях переключателя, мВ (эфф.): "0" "I" "II":
0,3…14 3…140 30…1400

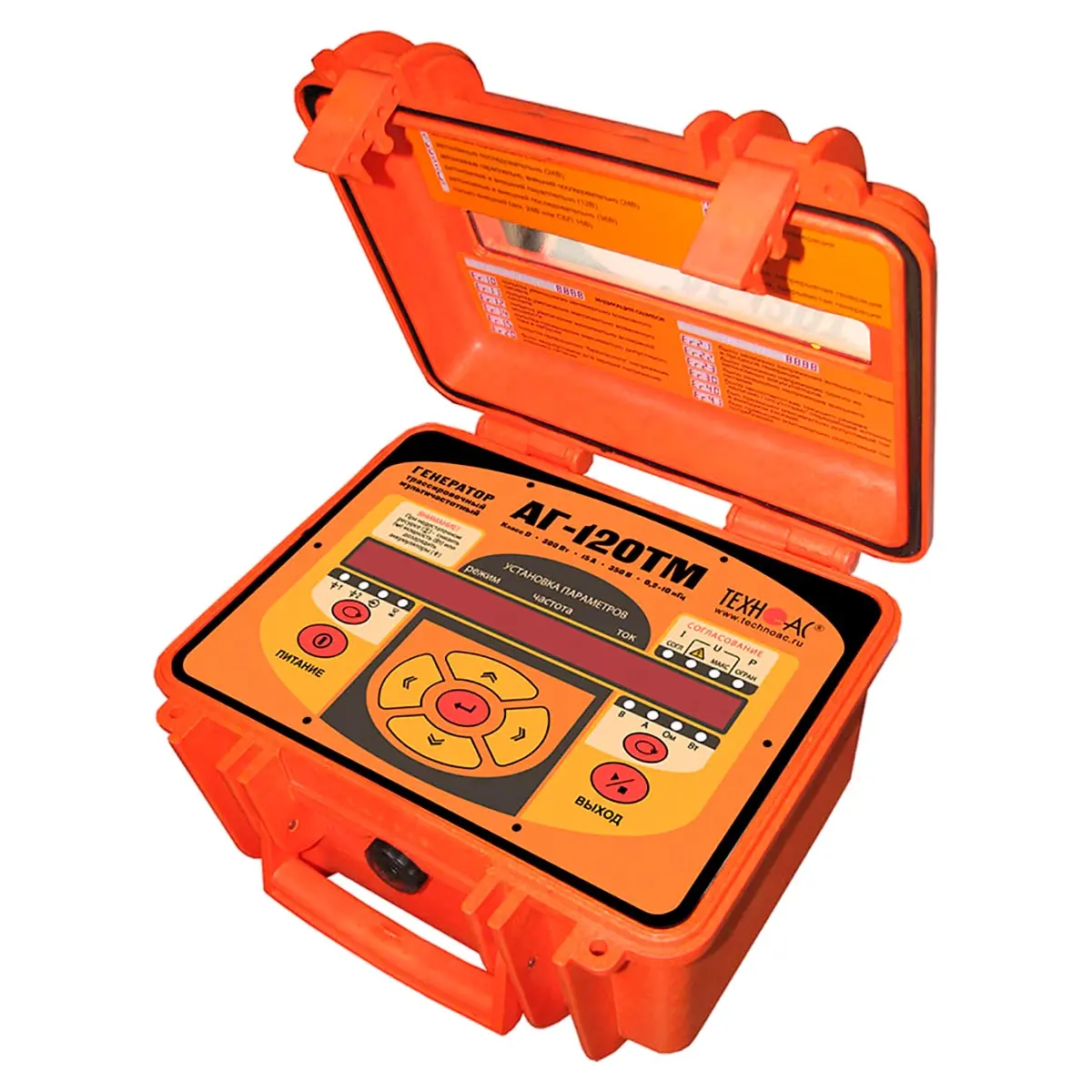

Выходной усилитель мощности:
импульсный, CLASS D(BD), КПД > 80%
Время непрерывной работы от одного комплекта щелочных батарей:
не менее 20 часов, при отрицательной температуре время работы сокращается
С добавлением внешнего аккумулятора 12 В:
200 непрерывно на 2,0...150 Ом и "2F" на 2,0...300 Ом / 300 импульсы на 1,3...300 Ом
Частотный диапазон, Гц:
40...10000
Индицируемые параметры (светодиодные сверх яркие цифровые индикаторы широкого температурного диапазона):
- все питающие напряжения; - режимы и установки; - ресурс питания; - "МУЛЬТИМЕТР ВЫХОДА": "напряжение на выходе", "ток в нагрузке", "сопротивление нагрузки", "мощность в нагрузке"
Автоматическое отключение питания при бездействии для экономии заряда:
после 30 мин
При питании от сетевого блока:
110 (90 при "2F")
Максимально допустимое переменное входное напряжение, В:
400
Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006:
класс А
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом:
36
Диапазон температур эксплуатации / хранения:
-30…+60 / -30…+60°С
При автономном питании или от внешнего аккумулятора 21 В:
150 непрерывно на 1,3...300 Ом и "2F" на 1,3...200 Ом / 200 импульсы на 0,8...200 Ом

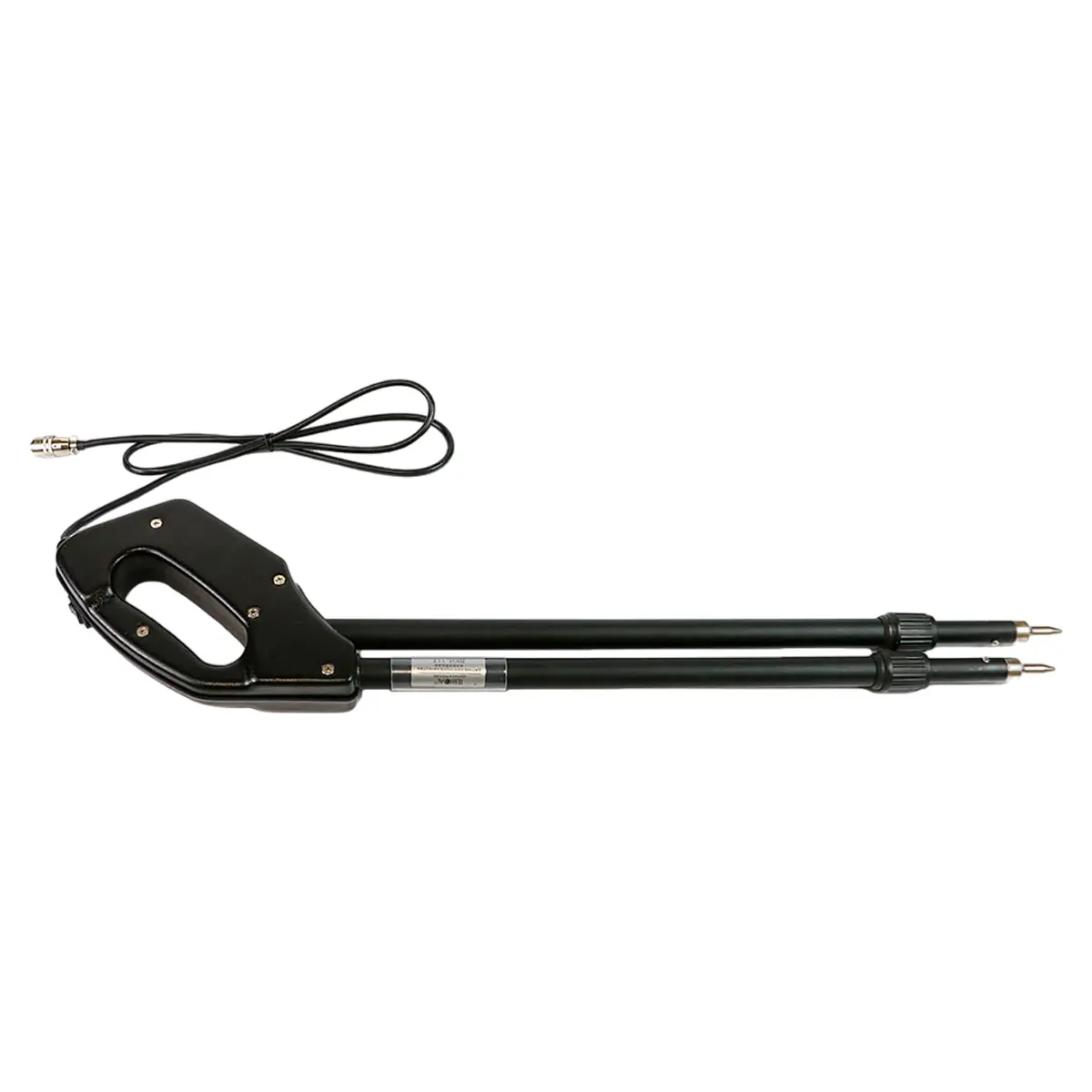

База (расстояние между электродами в рабочем положении), мм:
- для угла раствора 30º - 550; - для угла раствора 60º - 880
Допустимый диапазон температур окружающей среды при эксплуатации:
-30ºС — +45 ºС
От сетевого блока (СБП):
100 на 1,0...120 Ом непрерывно / импульсы или на 1,3...80 Ом при "2F"
Длина штанг, не более, мм: - в рабочем положении - в транспортном положении:
780 490
Габаритные размеры электронного блока (кейса), не более:
305 х 270 х 191 мм
Допустимое сопротивление нагрузки:
- любое (0…∞); - ограничение тока на "низкоомных" нагрузках, "Uмакс" на "высокоомных" нагрузках
Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм:
15
Вес электронного блока, не более:
14,5 кг
